Fig. 80: View Of Cooler Line & Plastic Cap
Courtesy of GENERAL MOTORS CORP.

10. Position (snap) the plastic cap onto the fitting. Do not manually depress the retaining ring

when installing the plastic cap onto the quick connect fitting.

11. Ensure that the plastic cap is fully seated against the fitting.

IMPORTANT: Do not manually depress the retaining clip when installing

the plastic cap.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

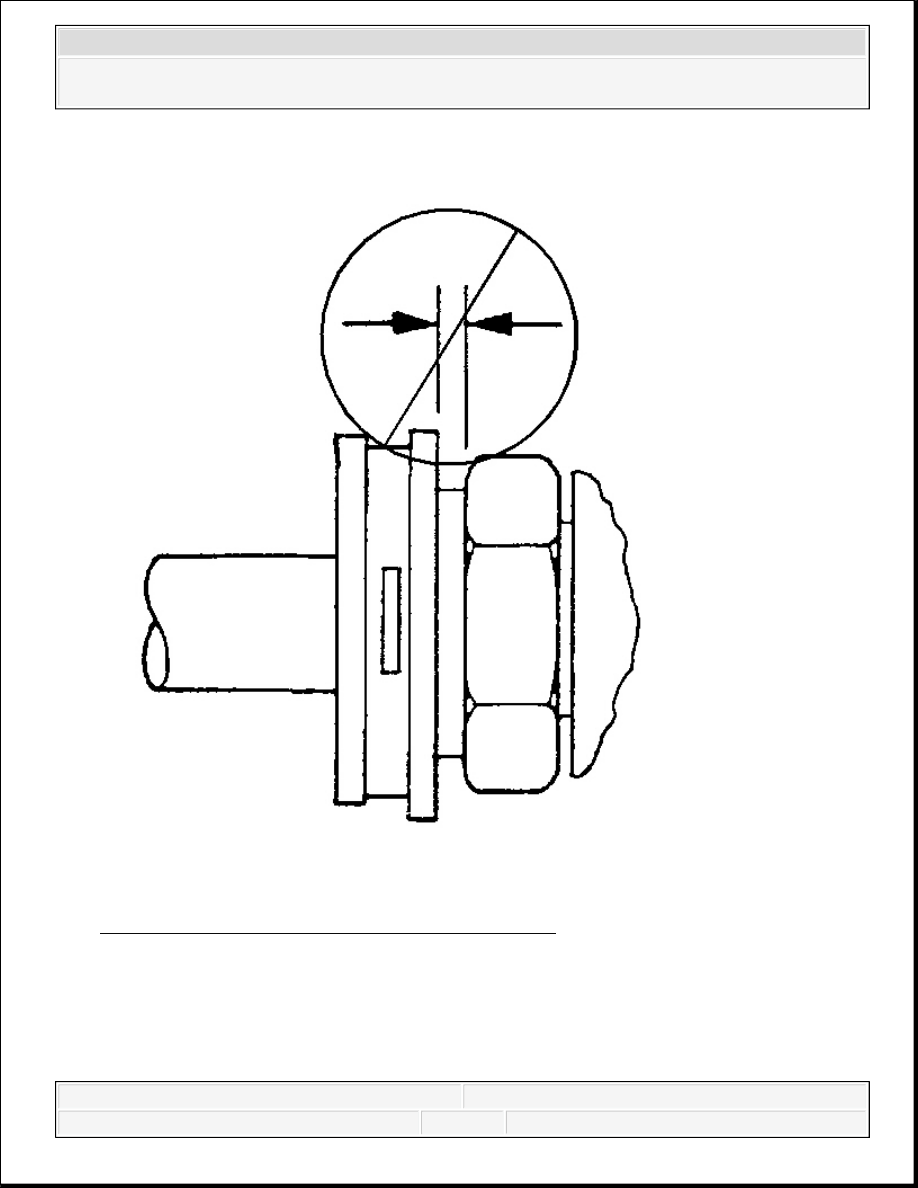

Fig. 81: Checking For Gap Between Cap & Fitting
Courtesy of GENERAL MOTORS CORP.

12. Ensure that no gap is present between the cap and the fitting.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



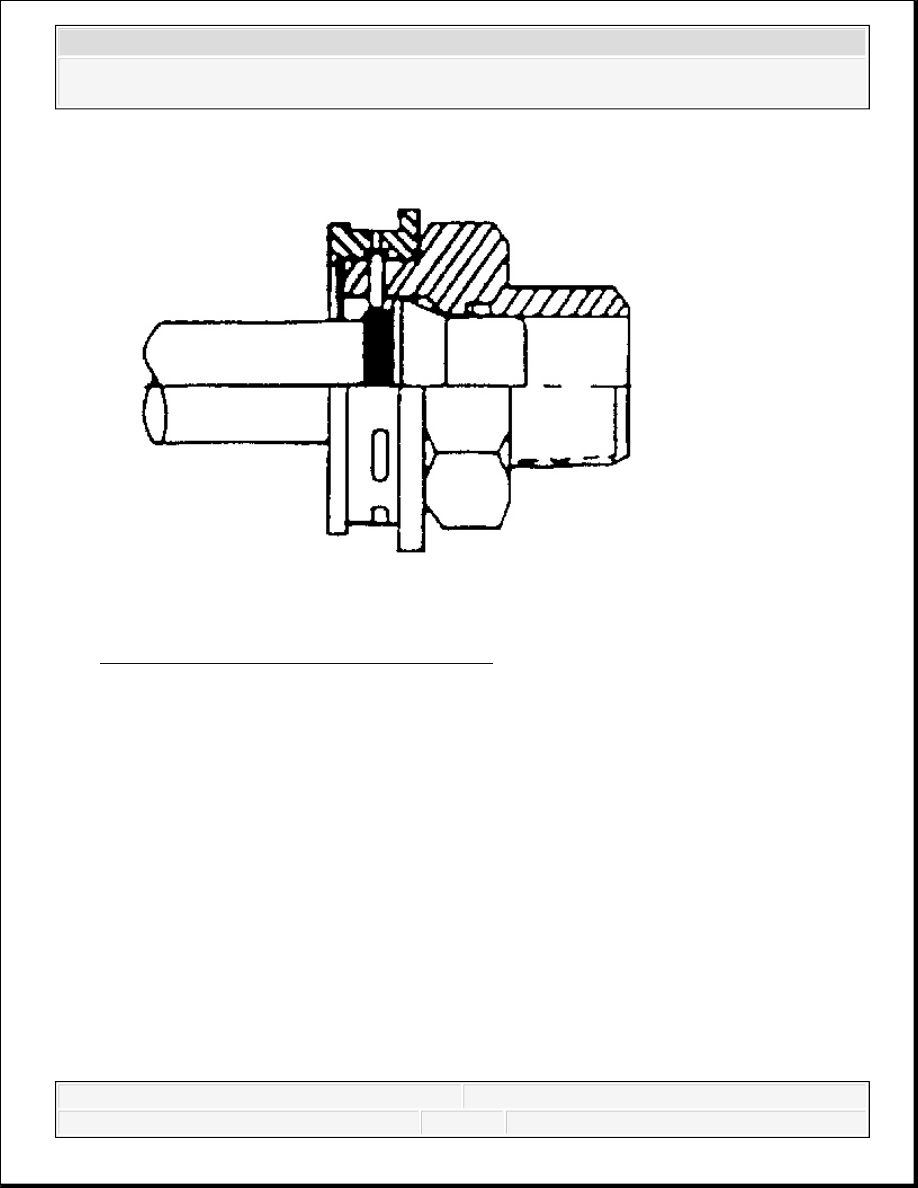

Fig. 82: View Of Cooler Line & Plastic Cap
Courtesy of GENERAL MOTORS CORP.

13. Ensure that the yellow identification band on the tube is hidden within the quick connect

fitting.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



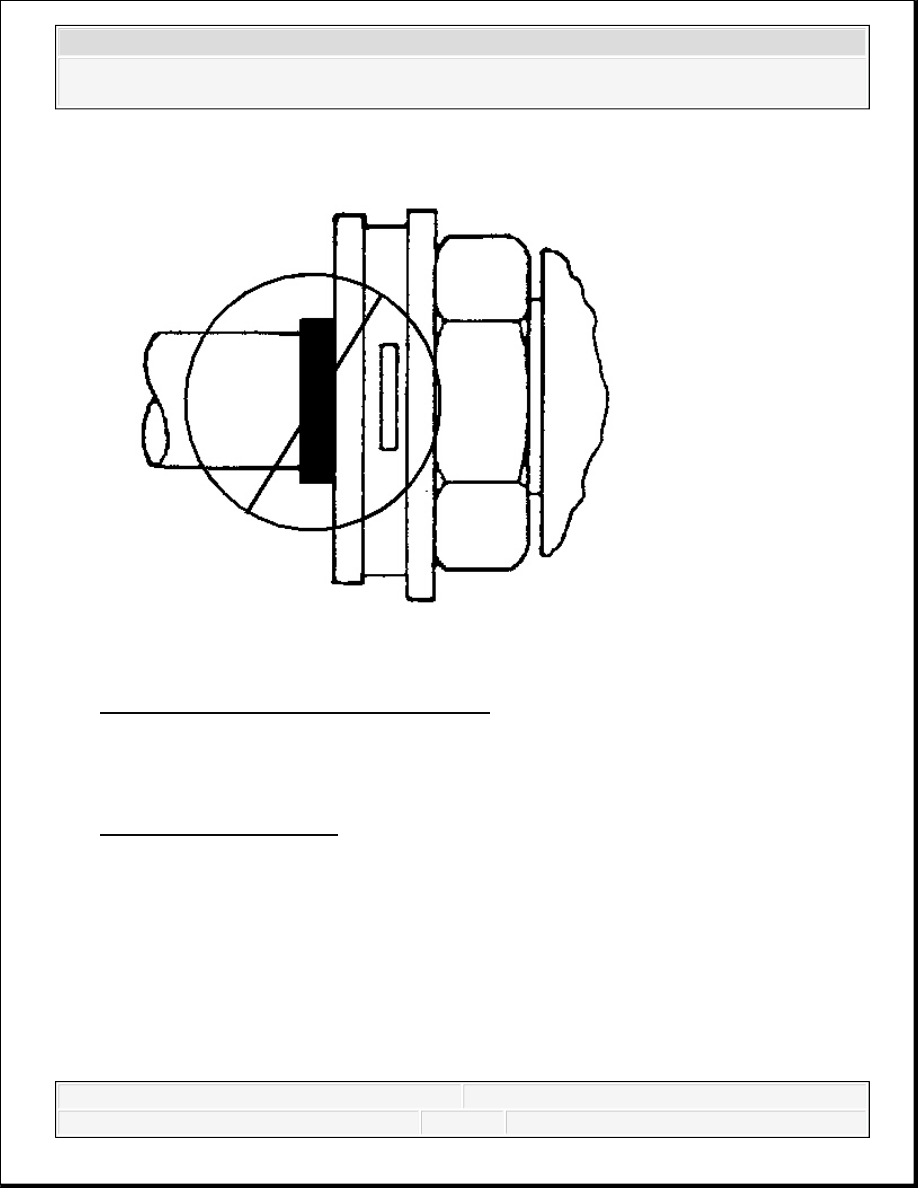

Fig. 83: Identifying Improper Joint Seating
Courtesy of GENERAL MOTORS CORP.

14. A hidden yellow identification band indicates proper joint seating.

15. Fill the transmission to the proper level with DEXRON® VI transmission fluid. Refer to

Transmission Fluid Check.

TRANSMISSION FLUID AUXILIARY COOLER REPLACEMENT
