Chery Tiggo 7. Руководство по эксплуатации (2017 год) - часть 12





378

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ



6–7.

Если



двигатель



вашего



автомобиля



не



запускается







Простые проверки



Если двигатель не запускается, убедитесь в том, что вы следуете инструкциям,
приведенным  в разделе  4  «Стандартная  процедура  запуска  двигателя»,
и проверьте уровень топлива.

<

  Если двигатель не запускается или работает на низких оборотах

1.  Убедитесь,  что  клеммы  проводов  чистые  и надежно  подсоединены

к выводам аккумуляторной батареи.

2.  Если  провода  подсоединены  правильно  к аккумуляторной  батарее,

включите  фары  и посмотрите,  как  они  горят.  Если  они  светят  тускло,
значит,  аккумуляторная  батарея  разряжена.  Попробуйте  запустить
двигатель  от  внешнего  источника.  Если  двигатель  по-прежнему  не
запускается,  это  может  указывать  на  неисправность  стартера.  В этом
случае  обратитесь  на  авторизованную  сервисную  станцию  Chery  для
проведения диагностики и ремонта.

<

  Если  коленчатый  вал  двигателя  прокручивается  нормально,  но  не

запускается

1.  Переведите кнопочный выключатель зажигания в режим OFF или ACC

и попробуйте запустить двигатель еще раз.

2.  Если не удается запустить двигатель, постоянные попытки запуска могут

привести  к заливу  свечей  зажигания  топливом.  Попробуйте  выполнить
процедуры,  описанные  в разделе  «Запуск  двигателя  с "залитыми"
свечами зажигания».

3.  Если  двигатель  по-прежнему  не  запускается,  значит,  есть  другие

неисправности. В этом случае обратитесь на авторизованную сервисную
станцию Chery для проведения диагностики и ремонта.



Запуск двигателя с «залитыми» свечами зажигания



Если  не  удается  запустить  двигатель,  постоянные  попытки  запуска  могут
привести к заливу свечей зажигания топливом.

Для версий с вариатором / КП DCT:

Попробуйте  запустить  двигатель,  как  вы  это  делаете  обычно.  См.  подраздел
«Стандартная процедура запуска двигателя» в разделе 4.

Для версий с МКП:

Выключите зажигание и повторите попытку через несколько минут.

Если  двигатель  не  запускается,  обратитесь  на  авторизованную  сервисную
станцию Chery для диагностики и устранения неисправности.

379

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ







В

С

Л

У

ЧАЕ

 ЧРЕЗ

ВЫ
ЧАЙ

Н

О

Й

 С

И

Т

У

А

Ц

И

И





ВНИМАНИЕ

=

  Во избежание повреждения стартера не запускайте двигатель дольше 15

секунд за 1 раз.

=

  Если  двигатель  запускается  с трудом  или  часто  останавливается,

обратитесь на авторизованную сервисную станцию Chery для диагностики
и устранения неисправности.

380

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ



6–8. Запуск от внешнего источника





Если  вы  не  знаете,  как  выполняется  такой  запуск,  то  в целях
безопасности  и во  избежание  повреждений,  компания  Chery
настоятельно рекомендует обратиться за помощью к более опытным
людям или в службу эвакуации автомобилей.





ПРЕДУПРЕЖДЕНИЕ

=

  Аккумуляторная батарея содержит ядовитую и едкую серную кислоту. При

запуске  двигателя  от  внешнего  источника  надевайте  средства
индивидуальной  защиты,  такие  как  защитные  очки.  Не  допускайте
попадания серной кислоты на одежду, кожу и кузов автомобиля.

=



При попадании серной кислоты на кожу или в глаза промойте их большим
количеством  воды  и немедленно  обратитесь  к врачу.  По  пути  к врачу  по
возможности  постоянно  прикладывайте  к пораженному  месту  влажную
губку или бинт.

=



Используйте  специальные  пусковые  провода  для  запуска  двигателя  от
внешнего источника.

=



Храните аккумуляторную батарею вдали от детей.

=



Не  курите  и не  пользуйтесь  источниками  открытого  огня  около
аккумуляторной батареи.

=

  При  запуске  двигателя  от  внешнего  источника  убедитесь,  что  около

аккумуляторной батареи никого нет.





ВНИМАНИЕ

При  запуске  двигателя  напряжение  внешней  аккумуляторной  батареи,
например, другого автомобиля, номинально должно быть 12 В. Если вы не
знаете,  какое  напряжение  у аккумуляторной  батареи,  не  запускайте
двигатель  от  этого  источника.  При  подсоединении  пусковых  проводов  для
запуска  двигателя  от  внешнего  источника  убедитесь,  что  они  не  касаются
приводных ремней или вентилятора.





381

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ







В

С

Л

У

ЧАЕ

 ЧРЕЗ

ВЫ
ЧАЙ

Н

О

Й

 С

И

Т

У

А

Ц

И

И





Порядок запуска от внешнего источника



1.  Отключите  все  ненужные  электрические  приборы.  Если  аккумуляторная

батарея,  от  которой  будет  производиться  запуск  вашего  автомобиля,
установлена  в другом  автомобиле,  убедитесь  в том,  что  они  не
соприкасаются.



ВНИМАНИЕ

Если  двигатель  автомобиля,  от  аккумуляторной  батареи  которого  будет
производиться  запуск,  не  работает,  запустите  его  и подождите  несколько
минут. При запуске двигателя от внешнего источника слегка нажмите педаль
акселератора.





382

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ





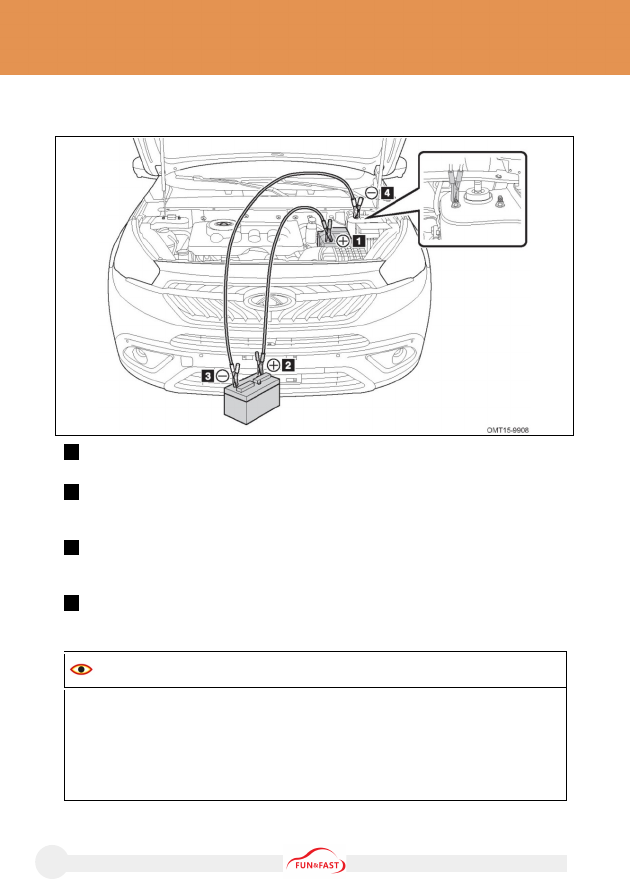

2.  Подсоедините  пусковые  провода  в порядке,  показанном  на  рисунке  (см.

ниже).



 1

  Подсоедините один конец «положительного» (красного) пускового провода

к «положительному» (+) выводу разряженной аккумуляторной батареи.

 2

  Подсоедините  другой  конец  «положительного»  (красного)  пускового

провода  к «положительному»  (+)  выводу  аккумуляторной  батареи  другого
автомобиля.

 3

  Подсоедините  один  конец  «отрицательного»  (черного)  пускового  провода

к «отрицательному»  (-)  выводу  аккумуляторной  батареи  другого
автомобиля.

 4

  Подсоедините другой конец «отрицательного» (черного) пускового провода

к «отрицательному»  (-)  выводу  разряженной  аккумуляторной  батареи  или
к неокрашенной металлической детали вашего автомобиля.



ВНИМАНИЕ

=

  Не наклоняйте аккумуляторную батарею при подсоединении.

=

  Не допускайте соприкосновения концов пусковых проводов друг с другом

или с другими металлическими частями автомобиля.

=

  Не подсоединяйте пусковые провода к подвижным компонентам двигателя

или компонентам, расположенным рядом с ними.

383

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ







В

С

Л

У

ЧАЕ

 ЧРЕЗ

ВЫ
ЧАЙ

Н

О

Й

 С

И

Т

У

А

Ц

И

И



3.  Запустите двигатель. После запуска дайте двигателю поработать несколько

минут, слегка нажимая педаль акселератора.



ПРЕДУПРЕЖДЕНИЕ

Во время запуска двигателя не прикасайтесь к аккумуляторной батарее.

4.  Отсоедините

провода

в последовательности,

обратной

последо-

вательности

подсоединения

(сначала

«отрицательный»,

затем

«положительный»).

Если причина выхода аккумуляторной батареи вашего автомобиля неизвестна,
при первой же возможности обратитесь на авторизованную сервисную станцию
Chery для проведения диагностики и ремонта.

Если  первая  попытка  запуска  не  увенчалась  успехом,  убедитесь
в правильности подсоединения проводов и повторите попытку.

Если  двигатель  не  удается  запустить,  обратитесь  на  авторизованную
сервисную станцию Chery.





384

Раздел 6. В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ













7–1.  Обслуживание вашего

автомобиля ...........  386



Запись

на обслуживание ... 386



Список работ технического

обслуживания ........ 386



Запросы на проведение

техобслуживания ... 386



7–2.  Если вам нужна

помощь ................... 387



Удовлетворенность

техническим
обслуживанием  ..... 387



Обслуживание

в авторизованных
сервисных центрах
Chery ....................... 387



7–3.  Отдел послепродажного

обслуживания Chery
International ............. 388



Способы контактов ...... 388





Раздел 7

ПОДДЕРЖКА
КЛИЕНТОВ

386

Раздел 7. ПОДДЕРЖКА КЛИЕНТОВ



7–1. Обслуживание вашего автомобиля







Запись на обслуживание



При  посещении  сервисной  станции  для  обслуживания  автомобиля  берите
с собой  все  необходимые  документы.  Не  все  работы  по  техническому
обслуживанию  и ремонту  покрываются  гарантией.  Обсудите  стоимость  работ
с мастером-консультантом.



Список работ технического обслуживания



Подготовьте  список  проблем  с вашим  автомобилем  или  работ,  которые,  по
вашему  мнению,  необходимо  выполнить  в ходе  технического  обслуживания.
Если  вы  попадали  в ДТП  или  на  автомобиле  выполнялись  работы,  не
указанные в электронной гарантийной сервисной книжке, всегда сообщайте об
этом мастеру-консультанту.



Запросы на проведение техобслуживания



Если вы указываете ряд позиций технического обслуживания и хотите получить
автомобиль  к концу  дня,  обсудите  ситуацию  с мастером-консультантом  и при
необходимости расставьте приоритеты.

387

Раздел 7. ПОДДЕРЖКА КЛИЕНТОВ



7–2. Если вам нужна помощь







ОБ
С

Л

У

Ж

И

В

А

Н

И

Е

 К

Л

И

Е

Н

Т

ОВ




Удовлетворенность техническим обслуживанием



Компания  Chery  и ее  авторизованные  сервисные  станции  стремятся
обеспечить вашу удовлетворенность их продуктами и услугами. Для нас очень
важно,  чтобы  вы  были  довольны  нашими  автомобилями.  При  возникновении
проблем или сложностей с техническим обслуживанием мы рекомендуем вам
сделать следующее:

=

  Обсудите  проблему  с мастером-консультантом  вашей  авторизованной

сервисной станции Chery. Сотрудники авторизованных сервисных станций
обладают  профессиональными  знаниями,  которые  позволят  им  быстро
решить вашу проблему.

=

  Если вы все же не удовлетворены, обратитесь к руководителю сервисной

станции. Нужно перефразировать фразу

=

  Если  сотрудники  сервисной  станции  не  могут  решить  вашу  проблему,

обратитесь в отдел послепродажного обслуживания Chery.



Обслуживание в авторизованных сервисных центрах Chery



Продлить  срок  службы  вашего  автомобиля  можно  только  при  условии
использования оригинальных запасных частей и материалов. Компания Chery
Automobile Co., Ltd. поставляет на авторизованные сервисные станции Chery по
всему миру только оригинальные запасные части. Поэтому на авторизованных
сервисных станциях Chery используются только оригинальные запасные части.

На  авторизованных  сервисных  станциях  Chery  работают  профессионалы,
прошедшие  обучение  в Chery  Automobile  Co.,  Ltd.  Помните,  что  специалисты
авторизованных  сервисных  станций  знают  ваш  автомобиль  лучше  всего
и используют только оригинальные запасные части и материалы для ремонта
и технического обслуживания.

388

Раздел 7. ПОДДЕРЖКА КЛИЕНТОВ



7–3.

Отдел



послепродажного



обслуживания

 Chery







Способы контактов



=



Горячая линия 8 (800) 555-999-8

=



Форма обратной связи на сайте

www.chery.ru



Любое  обращение  в  Отдел  послепродажного  обслуживания  АО  "ЧЕРИ
АВТОМОБИЛИ РУС" должно включать следующие данные:

=

  Ф. И. О. и адрес владельца

=

  Номер телефона владельца

=

  Адрес эл. почты владельца

=

  Название дилерского центра, который продал и обслуживал автомобиль

=

  Идентификационный номер автомобиля (VIN)



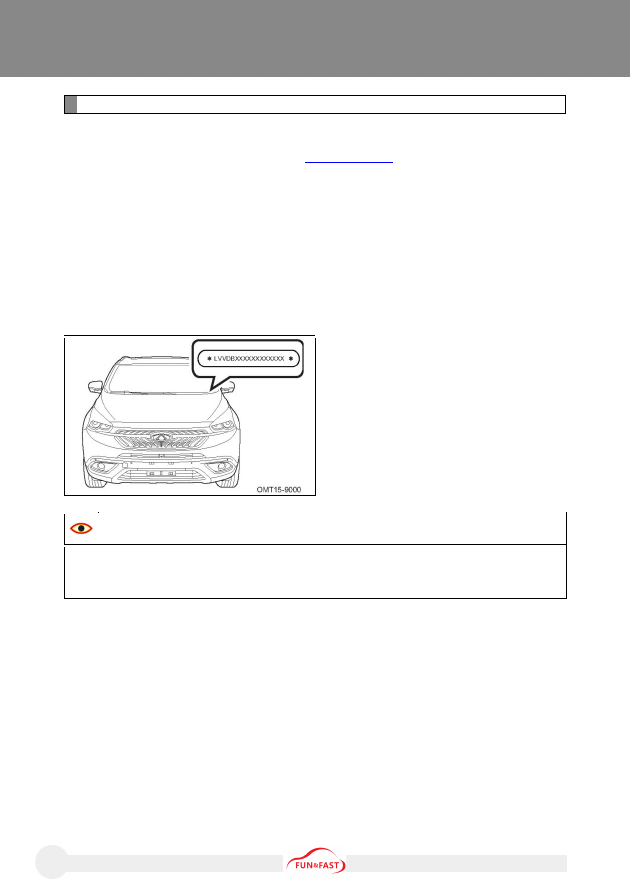

VIN-номер  указан  в верхней  левой
части  передней  панели,  его  можно
увидеть  с наружной  части  ветрового
стекла.





ВНИМАНИЕ

Не закрывайте, не окрашивайте, не сваривайте, не режьте, не сверлите и не
снимайте табличку с идентификационным номером (VIN).

=

  Дата передачи автомобиля и текущий пробег

=

  Сервисная история автомобиля

=

  Точное описание проблемы и условия, при которых она возникает







8–1.  Техническое обслуживание

и ремонт .................... 390



Техническое

обслуживание ........... 390



Система подушек

безопасности ............ 391



8–2.  Самостоятельное

техническое
обслуживание ........... 395



Описание компонентов

моторного отсека ..... 396



Блок предохранителей

и реле моторного
отсека  ....................... 397



Блок предохранителей

и реле передней
панели  ...................... 400



Проверка уровня моторного

масла  ....................... 402



Проверка уровня масла /

рабочей жидкости
в коробке передач .... 404



Проверка уровня тормозной

жидкости ................... 404



Проверка уровня

охлаждающей жидкости
двигателя .................. 405



Проверка уровня жидкости

гидроусилителя
рулевого управления
(при соответствующем
оснащении) ............... 406



Проверка радиатора

системы охлаждения
двигателя и конденсора
кондиционера ........... 407



Проверка натяжения

приводного ремня  ... 407



Проверка давления воздуха

в шинах ..................... 407



Проверка состояния

шин ............................ 409



Перестановка шин .......... 410



Проверка аккумуляторной

батареи ..................... 411



Проверка

предохранителей ..... 411



Добавление жидкости

омывателей стекол .. 413



Проверка щеток

очистителей стекол .. 413



Замена щеток очистителей

стекол ........................ 414



Проверка и замена фильтра

климатической
системы ..................... 415



Замена ламп .................... 417



Ручная регулировка угла

наклона ближнего /
дальнего света фар . 422



8–3.  Мойка и уход за

автомобилем ............ 424



8–4.  Обкатка нового

автомобиля ............... 426

Раздел 8

ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ

390

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



8–1. Техническое обслуживание и ремонт







ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Сервисные интервалы планового технического обслуживания определяются по
показаниям  одометра  или  времени  —  в зависимости  от  того,  что  наступает
ранее.

Более

подробную

информацию

см.

в «План

технического

обслуживания».  В «План  технического  обслуживания»  указан  интервал  для
каждой позиции технического обслуживания.

Более  подробную  информацию  см.  в «Руководство  по  техническому
обслуживанию».



ВНИМАНИЕ

Невыполнение  необходимого  технического  обслуживания  может  привести
к повреждению автомобиля.

<

  Проверка перед каждой поездкой

=

  Проверьте  работу  всех  приборов  наружного  и внутреннего  освещения.

Замените  неисправные  лампы  и убедитесь,  что  все  рассеиватели
чистые.

=

  Осмотрите шины на предмет наличия повреждений и утечек воздуха.

=

  Проверьте  уровень  масла  в двигателе  примерно  через  5  минут  после

остановки полностью прогретого двигателя. Проверка уровня масла при
стоянке автомобиля на ровной поверхности поможет повысить точность
определения уровня масла. Если уровень масла находится ниже уровня
MIN, долейте моторное масло в двигатель.

<

  Ежемесячная проверка

=

  Проверьте  аккумуляторную  батарею.  При  необходимости  очистите

и затяните клеммы аккумуляторной батареи.

=

  Проверьте  уровни  охлаждающей  жидкости,  жидкости  гидроусилителя

рулевого  управления  (при  соответствующем  оснащении),  жидкости
омывателя  и тормозной  жидкости.  При  необходимости  доведите  их
уровни до нормы.

=

  Проверьте работу всех приборов электрооборудования.

391

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





Система подушек безопасности



Если  ваш  автомобиль  оснащен  подушками  безопасности,  их  необходимо
заменить  через  10  лет,  считая  с даты  производства.  Выполняйте  замену
подушек безопасности только в авторизованных сервисных центрах Chery.

Для  обеспечения  надлежащей  работы  подушек  безопасности  их  необходимо
своевременно заменять в авторизованных сервисных центрах Chery.

Если  замена  подушек  безопасности  выполнялась  до  указанной  даты
(например,  после  аварии),  необходимо  внести  соответствующую  запись
в сервисную историю.

Запись о замене подушки безопасности



¨



Подушка безопасности водителя

¨



Подушка безопасности переднего пассажира

¨



Боковые подушки безопасности передних сидений (при соответствующем
оснащении)

¨



Левая боковая шторка безопасности (при соответствующем оснащении)

¨



Правая боковая шторка безопасности (при соответствующем оснащении)

¨



Блок управления подушками безопасности

¨



Жгут проводов подушки безопасности

¨



Преднатяжитель ремня безопасности (при соответствующем оснащении)

¨



Прочие компоненты

1





2





3





4





5





6





Дата





Печать авторизованной сервисной станции:



392

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





Запись о замене подушки безопасности



¨



Подушка безопасности водителя

¨



Подушка безопасности переднего пассажира

¨



Боковые подушки безопасности передних сидений (при соответствующем
оснащении)

¨



Левая боковая шторка безопасности (при соответствующем оснащении)

¨



Правая боковая шторка безопасности (при соответствующем оснащении)

¨



Блок управления подушками безопасности

¨



Жгут проводов подушки безопасности

¨



Преднатяжитель ремня безопасности (при соответствующем оснащении)

¨



Прочие компоненты

1





2





3





4





5





6





Дата





Печать авторизованной сервисной станции:





393

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



Запись о замене подушки безопасности



¨



Подушка безопасности водителя

¨



Подушка безопасности переднего пассажира

¨



Боковые подушки безопасности передних сидений (при соответствующем
оснащении)

¨



Левая боковая шторка безопасности (при соответствующем оснащении)

¨



Правая боковая шторка безопасности (при соответствующем оснащении)

¨



Блок управления подушками безопасности

¨



Жгут проводов подушки безопасности

¨



Преднатяжитель ремня безопасности (при соответствующем оснащении)

¨



Прочие компоненты

1





2





3





4





5





6





Дата





Печать авторизованной сервисной станции:





394

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





Запись о замене подушки безопасности



¨



Подушка безопасности водителя

¨



Подушка безопасности переднего пассажира

¨



Боковые подушки безопасности передних сидений (при соответствующем
оснащении)

¨



Левая боковая шторка безопасности (при соответствующем оснащении)

¨



Правая боковая шторка безопасности (при соответствующем оснащении)

¨



Блок управления подушками безопасности

¨



Жгут проводов подушки безопасности

¨



Преднатяжитель ремня безопасности (при соответствующем оснащении)

¨



Прочие компоненты

1





2





3





4





5





6





Дата





Печать авторизованной сервисной станции:

395

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



8–2. Самостоятельное техническое обслуживание





ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



Если  вы  выполняете  техническое  обслуживание  самостоятельно,
обязательно следуйте инструкциям, приведенным в данном разделе.

В этом разделе приводятся простые инструкции в отношении только
тех  работ  по  техническому  обслуживанию,  которые  пользователь
может  легко  выполнить  самостоятельно.  Однако  техническое
обслуживание  также  включает  в себя  множество  работ,  которые
должны  выполняться  опытными  специалистами  с использованием
специальных инструментов.

При  работе  на  автомобиле  соблюдайте  осторожность,  чтобы  не
получить травму. Далее приводятся несколько предостережений, на
которые следует обратить особое внимание.





ПРЕДУПРЕЖДЕНИЕ

=

  При  работающем  двигателе  не  подносите  руки,  одежду  и инструменты

к приводным ремням и вентилятору системы охлаждения.

=



Непосредственно  после  движения  двигатель,  радиатор,  выпускной
коллектор  и крышка  головки  блока  цилиндров  горячие.  Не  прикасайтесь
к ним. Вентилятор системы охлаждения может включаться автоматически.

=



Если двигатель не остыл, не открывайте крышку расширительного бачка.
Это может привести к ожогам.

=



Не курите вблизи топливного фильтра или аккумуляторной батареи. Это
может привести к возникновению искр и пожару.





ВНИМАНИЕ

=

  Доводите уровень охлаждающей, тормозной жидкости, рабочей жидкости

гидроусилителя рулевого управления (при соответствующем оснащении)
до  нормы.  При  попадании  любой  эксплуатационной  жидкости  на
лакокрасочную  поверхность  кузова  незамедлительно  удалите  ее
с помощью  влажной  ткани,  чтобы  избежать  повреждения  лакокрасочной
поверхности.

=

  Не допускайте превышения заданного уровня моторного масла. Это может

привести к возникновению серьезных неисправностей двигателя.

=

  Не эксплуатируйте автомобиль без фильтрующего элемента воздушного

фильтра. Это может привести к повышенному износу двигателя.

=

  Перед  закрыванием  капота  убедитесь,  что  вы  не  оставили  в моторном

отсеке инструменты, ветошь и т. д.



396

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







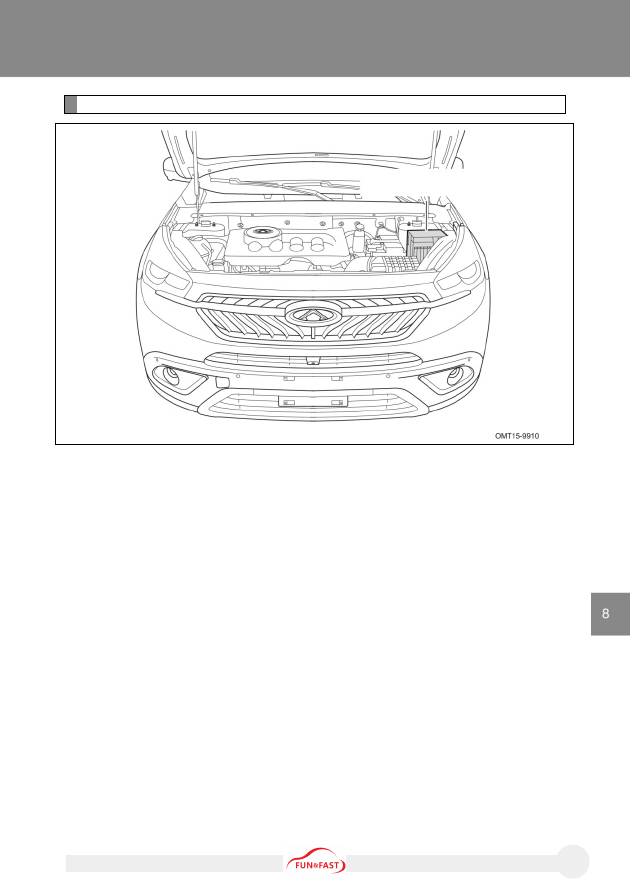

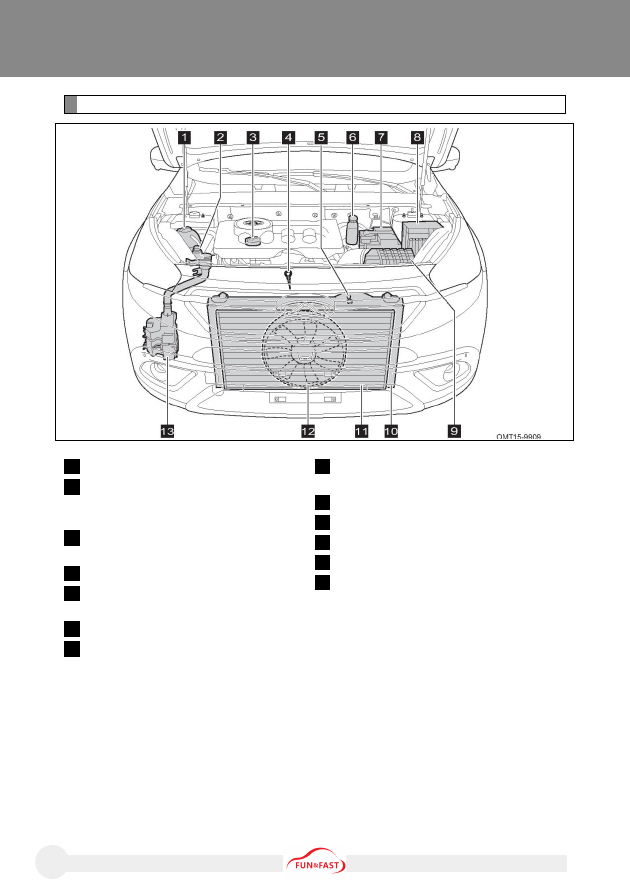

Описание компонентов моторного отсека





 1

  Расширительный бачок

 2

  Бачок жидкости гидроусилителя

рулевого управления (при
соответствующем оснащении)

 3

  Крышка маслозаливной

горловины

 4

  Маслоизмерительный щуп

 5

  Крышка маслозаливной

горловины коробки передач

 6

  Бачок тормозной жидкости

 7

  Аккумуляторная батарея



 8

  Блок предохранителей моторного

отсека

 9

  Корпус воздушного фильтра

10

  Радиатор

11

  Конденсор

12

  Вентилятор системы охлаждения

13

  Бачок жидкости омывателя стекол





397

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е

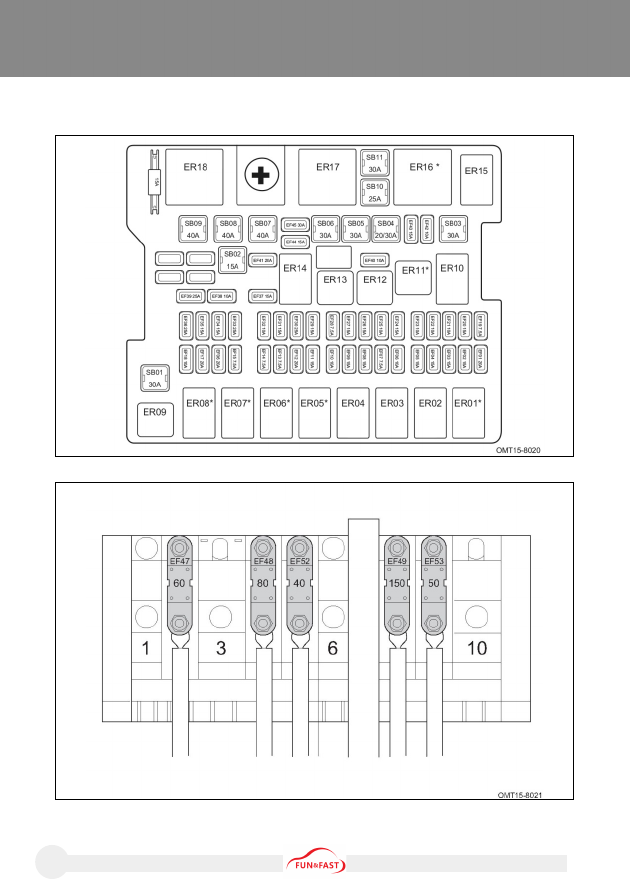

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ МОТОРНОГО ОТСЕКА









Блок предохранителей
и реле в моторном отсеке

398

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





<

  Расположение  предохранителей  и реле  в блоке  предохранителей

и реле моторного отсека







Реле высокой

скорости

вентилятора

системы

охлаждения

Реле низкой

скорости

вентилятора

системы

охлаждения

Реле TCU

Реле

стартера

Ремонт

Реле ACC

Реле

топливного

насоса

Реле насоса

охлаждающей

жидкости

Реле фонаря

заднего хода

Электронное

реле

топливного

насоса

(ISS+CVT)

Реле
IGN1

Реле

ближнего

света

Реле

дальнего

света

Реле

EMS

Реле

вакуум-

ного

насоса

Ремонт

Ремонт

Ремонт

Реле передней

противоту-

манной фары

Запасное

Запасное

Запасное

Съемник

предо-

хранителя

Пред охр
анит ель

блока

пам яти

399

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



<

  Описание предохранителей моторного отсека



Описание





Описание





Описание



SB01

Резерв

EF12

LT и водяной насос
PTC*

EF34

BCM 5

SB02

ACC

EF13

ECU, выключатель
тормоза TCU 15+,
датчик заднего хода

EF35

BCM 3

SB03

Стартер

EF14

Зеркало в салоне,
реле давления
кондиционера и радар
заднего хода

EF36

Резерв*

SB04

TCU/DCT

EF15

PEPS

EF37

2 резервный источник
питания

SB05

BCM 2

EF16

Масляный насос
с электронным
управлением*

EF38

ECU и TCU 30+

SB06

BCM 1

EF17

Резерв*

EF39

Стеклоочиститель

SB07

ESP/ABS

EF18

Фонарь заднего хода

EF40

IPU

SB08

EPB*

EF19

Возбуждение
генератора

EF41

Подогрев сидений*

SB09

ACM/EPB*

EF20

Инжектор

EF42

Компрессор
кондиционера

SB10

ESP/ABS

EF21

Резерв

EF43

Резерв*

SB11

Регулировка сиденья*  EF22

Водяной насос*

EF44

BCM 4

EF01

Вакуумный насос*

EF23

POD, PPD и EAC*

EF45

ЛЮК В КРЫШЕ*

EF02

Датчик кислорода

EF24

Звуковой сигнал

EF46

Транспортировочный
предохранитель

EF03

Катушка зажигания 3#  EF25

Левая фара дальнего
света*

EF47



EF04

Электромагнитный
клапан ECU

EF26

Правая фара ближнего
света

EF48



EF05

PPD и HVH

EF27

Передние
противотуманные
фары

EF49



EF06

Резерв

EF28

ESP, ABS и ACM*

EF50

–

EF07

Правая фара дальнего
света

EF29

Топливный насос

EF51

–

EF08

Левая фара ближнего
света

EF30

BCM 6

EF52

Низкая скорость
вентилятора

EF09

Резерв*

EF31

IGN 1*

EF53

Высокая скорость
вентилятора

EF10

ECU

EF32

Концевик педали
тормоза, PEPS и DCT

–

–

EF11

PEPS*

EF33

ACM*

–

–





400

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





EF10:

ECU, блок управления вентилятором с гибридной системой, а также
катушки реле в системах пуска и остановки (ERL Y15)

EF13:

ECU,  выключатель  тормоза  TCU  15+,  датчик  заднего  хода  и IPU
с гибридной системой

EF14:

Зеркало  в салоне,  реле  давления  кондиционера  и радар  заднего
хода

EF32:

Выключатель тормоза, PEPS и DCT 30+

@:

60 A с PEPS/100A без PEPS

*:

Опции



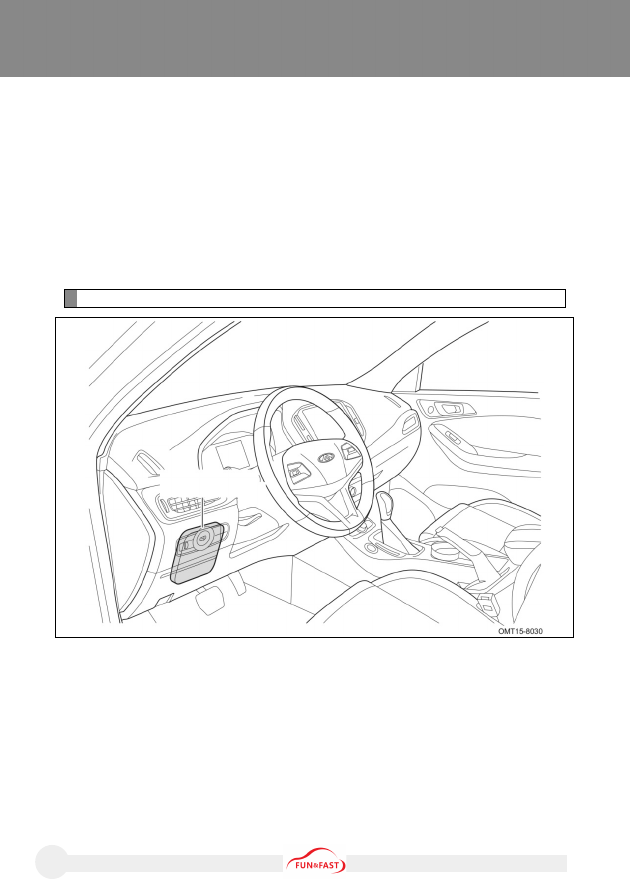

Блок предохранителей и реле передней панели









Блок предохранителей
и реле передней панели

401

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



<

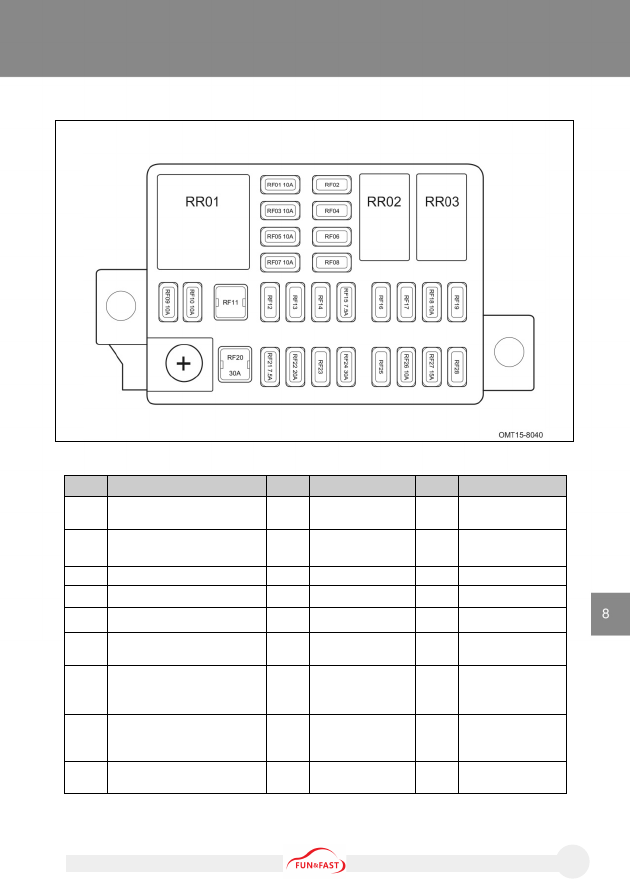

  Компоновка блока предохранителей и реле передней панели



<

  Описание предохранителей передней панели



Описание





Описание





Описание



RF01



BCM и ICM



RF10



Приборная панель
и датчик дождя



RF19





RF02





RF11





RF20



 Педохранитель
питания реле
вентилятора

RF03



EPS и SAM



RF12





RF21





RF04





RF13





RF22





RF05



МОДУЛЬ ПОДУШЕК
БЕЗОПАСНОСТИ



RF14





RF23





RF06





RF15





RF24



ОБОГРЕВ
ЗАДНЕГО СТЕКЛА

RF07



УПРАВЛЕНИЕ A/C и РАДИО и
РЕГУЛИРОВКА ФАР и
МЕХАНИЗМ
ПЕРЕКЛЮЧЕНИЯ DCT



RF16



-



RF25





RF08





RF17



-



RF26



РЕГУЛИРОВКА
ЗЕРКАЛ BCM
и ЛЮК КРЫШИ

RF09



A/C и РАДИО



RF18



Зеркала заднего
вида и A/C



RF27



ПРИКУРИВАТЕЛЬ

Реле вентилятора

Запасное

Реле

обогре-

вателя

заднего

стекла

402

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ









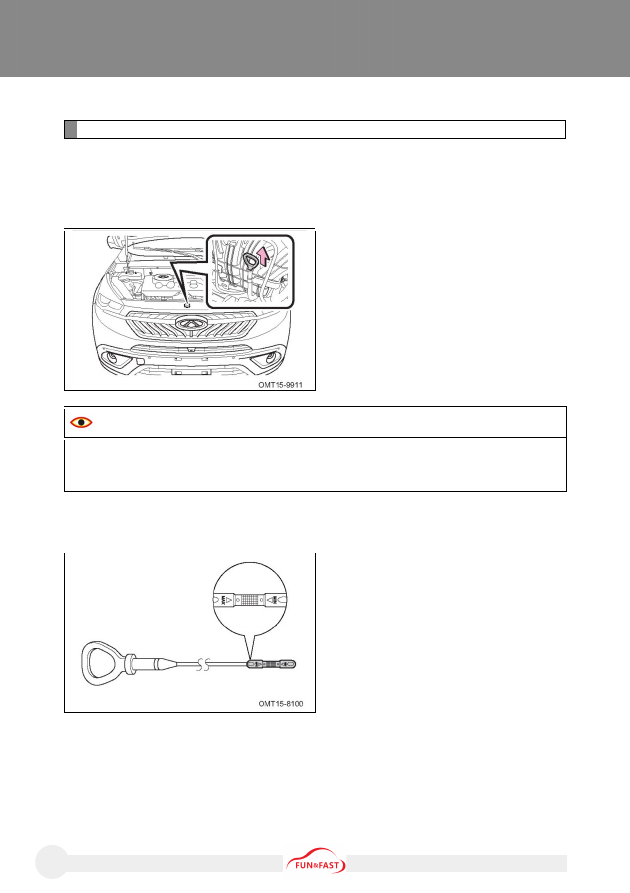

Проверка уровня моторного масла



Проверьте уровень моторного масла с помощью маслоизмерительного щупа,
когда двигатель прогрет до рабочей температуры и не работает.

1.  Прогрейте  двигатель  и остановите  автомобиль  на  ровной  горизонтальной

площадке. Выключите двигатель и подождите 5 минут.



2.  Откройте  капот,  извлеките  из

трубки  маслоизмерительный  щуп
и вытрите его чистой тканью.





ВНИМАНИЕ

Во избежание попадания масла на двигатель и кузов автомобиля положите
кусок ткани под конец маслоизмерительного щупа.

3.  Вставьте маслоизмерительный щуп на место до упора.

4.  Снова извлеките его и проверьте уровень масла.



Если уровень масла находится выше
метки  MAX,  слейте  избыток  мотор-
ного масла.

Уровень  моторного  масла  должен
находиться  между  метками  MIN
и MAX маслоизмерительного щупа.

Если уровень масла находится ниже
метки MIN или ниже нее, необходимо
долить масло.



403

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





ВНИМАНИЕ

=

  Соблюдайте осторожность, чтобы капли масла не попали на компоненты

автомобиля.

=

  Когда  двигатель  прогревается  до  рабочей  температуры,  не  проверяйте

уровень масла непосредственно после его выключения. Подождите, пока
масло стечет в поддон картера.

<

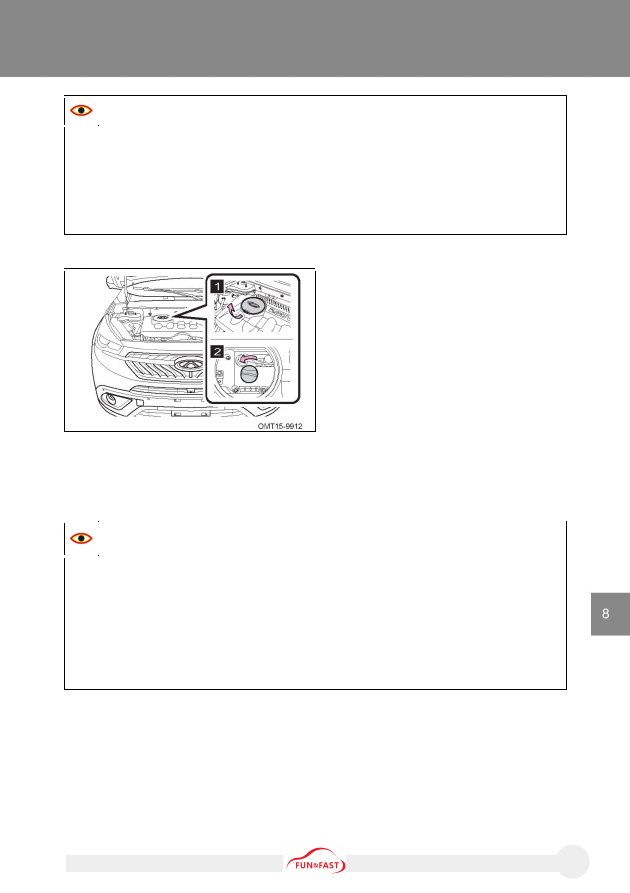

  Долив моторного масла



1.  Снимите  крышку  маслоналивной

горловины двигателя.

2.  Чтобы  открыть  крышку  масло-

наливной  горловины,  поверните
ее против часовой стрелки.

3.  Чтобы долить масло в двигатель, используйте воронку. Проверьте уровень

с помощью маслоизмерительного щупа.

4.  Когда  уровень  моторного  масла  достигнет  нормы,  установите  и затяните

крышку маслоналивной горловины, поворачивая ее по часовой стрелке.



ВНИМАНИЕ

=

  Не допускайте, чтобы уровень моторного масла превышал заданный. Это

может привести к возникновению серьезных неисправностей двигателя.

=

  Используйте

только

рекомендованное

Chery

моторное

масло.

Информацию  о типе  и заправочном  объеме  моторного  масла  см.
в подразделе «Система смазки» в разделе 9.

=

  При замене моторного масла также следует заменять масляный фильтр.



404

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Не выбрасывайте отработавшее моторное масло и масляный фильтр вместе
с бытовыми отходами, не сливайте масло в канализацию или на землю. Это
приведет  к серьезному  загрязнению  окружающей  среды.  Утилизируйте
моторное  сало  в соответствии  с местным  законодательством  и нормами
защиты окружающей среды.





Проверка уровня масла / рабочей жидкости в коробке передач



Проверка  уровня,  долив  или  замена  трансмиссионного  масла  должны
выполняться  специалистами.  Обратитесь  на  авторизованную  сервисную
станцию Chery.



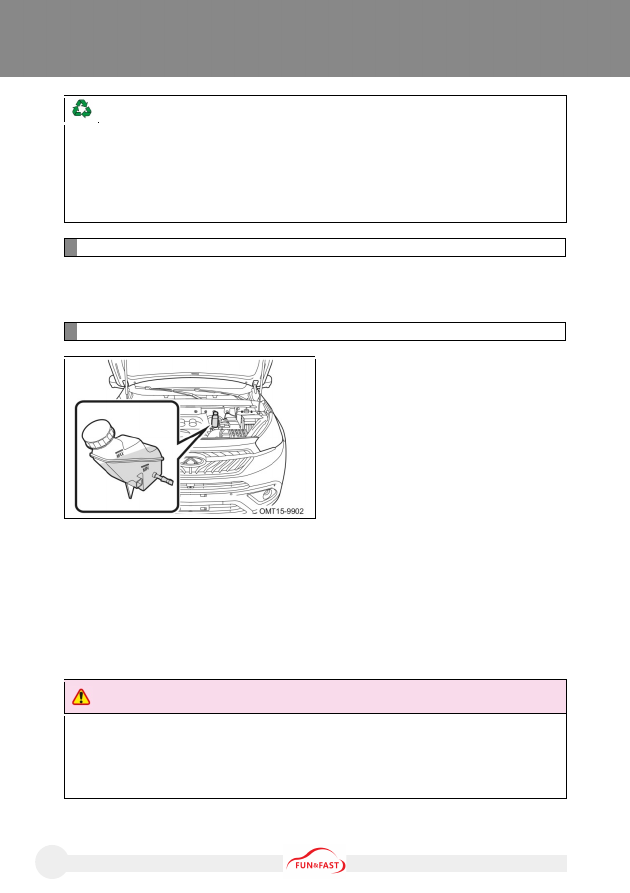

Проверка уровня тормозной жидкости







Уровень тормозной жидкости должен
находиться  между  метками  MIN
и MAX.  Если  уровень  тормозной
жидкости находится на метке MIN или
ниже, долейте жидкость.

Регулярно  проверяйте  уровень  тормозной  жидкости.  Если  загорается
сигнализатор  тормозной  системы,  проверьте  уровень  тормозной  жидкости
незамедлительно.

При  обнаружении  утечки  тормозной  жидкости  обратитесь  на  авторизованную
сервисную станцию Chery для диагностики и ремонта.

Используйте

только

рекомендованную

Chery

тормозную

жидкость.

Информацию  о типе  и заправочном  объеме  тормозной  жидкости  см.
в подразделе «Тормозная система» в разделе 9.



ПРЕДУПРЕЖДЕНИЕ

Не  допускайте  попадания  тормозной  жидкости  на  кожу  и в глаза.  При
попадании  тормозной  жидкости  на  кожу  или  в глаза  промойте  пораженную
область  большим  количеством  воды.  При  необходимости  немедленно
обратитесь ко врачу.



405

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





ВНИМАНИЕ

=

  При  попадании  небольшого  количества  тормозной  жидкости  на

окрашенную поверхность кузова автомобиля во избежание повреждений
сотрите ее влажной губкой или смойте водой.

=

  Поскольку  тормозная  жидкость  обладает  высокой  гигроскопичностью

(впитывает  влагу),  не  оставляйте  крышку  бачка  тормозной  жидкости
открытой.





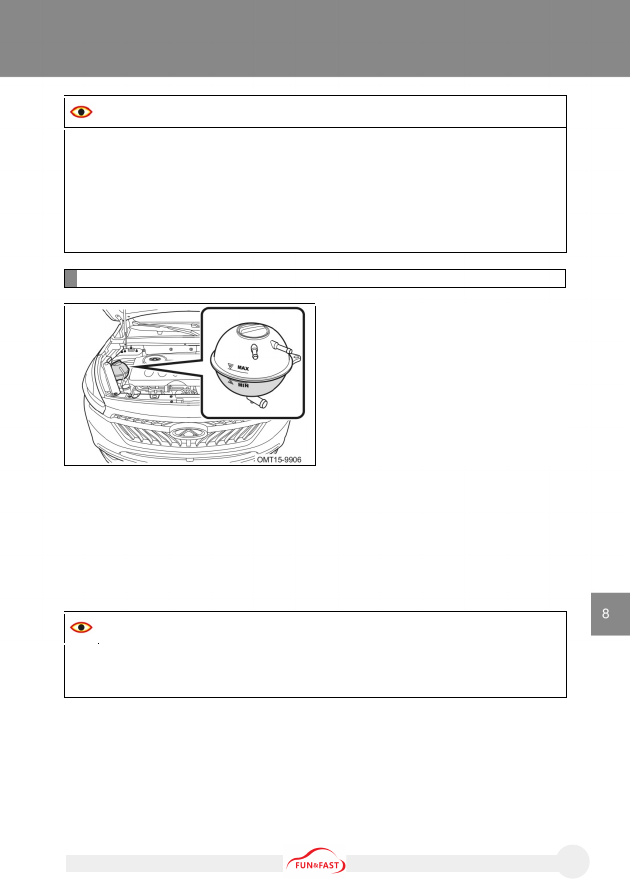

Проверка уровня охлаждающей жидкости двигателя







На  холодном  двигателе  проверьте,
находится  ли  уровень  охлаждающей
жидкости между метками MAX и MIN.
Если  уровень  охлаждающей  жид-
кости  находится  ниже  метки  MIN,
доведите уровень до метки MAX.

<

  Долейте охлаждающую жидкость.

1.  Откройте  крышку  расширительного  бачка  и доведите  уровень

охлаждающей жидкости до метки MAX.

2.  Запустите  двигатель  и подождите,  пока  охлаждающая  жидкость

прогреется  до  рабочей  температуры.  Все  время  следите  за  уровнем
охлаждающей жидкости в расширительном бачке. Если он опускается до
метки MIN, доводите его до нормы.



ВНИМАНИЕ

Если  уровень  охлаждающей  жидкости  быстро  снижается,  проверьте
радиатор, шланги и насос системы охлаждения на наличие утечки.

3.  Выключите  двигатель  и подождите,  пока  он  остынет.  Затем  проверьте

уровень  охлаждающей  жидкости.  Если  он  не  в норме,  повторите
описанные выше действия.

406

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





4.  Надежно закройте расширительный бачок пробкой.

Используйте  только  рекомендованную  Chery  охлаждающую  жидкость.
Информацию о типе и заправочном объеме охлаждающей жидкости см.
в подразделе «Система охлаждения» в разделе 9.



ПРЕДУПРЕЖДЕНИЕ

Если  необходимо  долить  охлаждающую  жидкость  при  горячем  двигателе,
сначала  слегка  отверните  крышку  расширительного  бачка,  чтобы  сбросить
давление,  подождите  некоторое  время,  чтобы  предотвратить  вероятность
ожога. Затем снимите крышку.





ВНИМАНИЕ

=

  Не используйте охлаждающую жидкость низкого качества.

=

  Не используйте охлаждающие жидкости разного цвета.

=

  Доливая охлаждающую жидкость, соблюдайте осторожность, чтобы не она

не попала на детали двигателя.





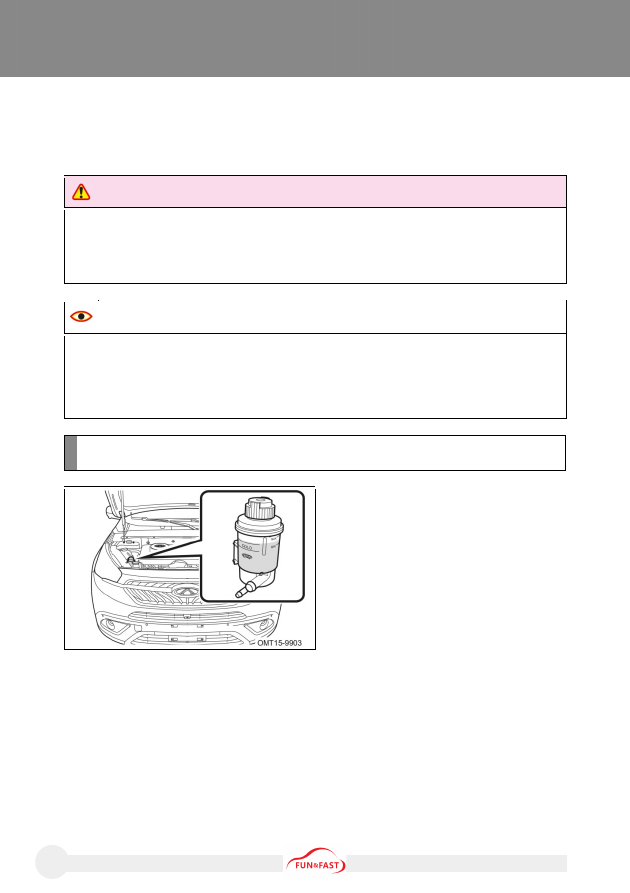

Проверка уровня жидкости гидроусилителя рулевого
управления (при соответствующем оснащении)







Уровень

жидкости

усилителя

рулевого

управления

должен

находиться  между  метками  MIN
и MAX.

Если  уровень  достигает  метки  MIN
или  опускается  ниже  нее,  долейте
жидкость гидроусилителя.

При  наличии  следов  утечки,  посторонних  шумов  или  ненормальной  работе
рулевого  управления  проверьте  уровень  жидкости  гидроусилителя.  Если
причину  ненормального  состояния  установить  не  удается,  при  первой  же
возможности  обратитесь  на  авторизованную  сервисную  станцию  Chery  для
проведения диагностики и ремонта.

Используйте  только  рекомендованную  Chery  жидкость  для  гидроусилителя
рулевого  управления.  Информацию  о типе  и заправочном  объеме  жидкости
гидроусилителя рулевого управления см. в подразделе «Рулевое управление»
в разделе 9.

407

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





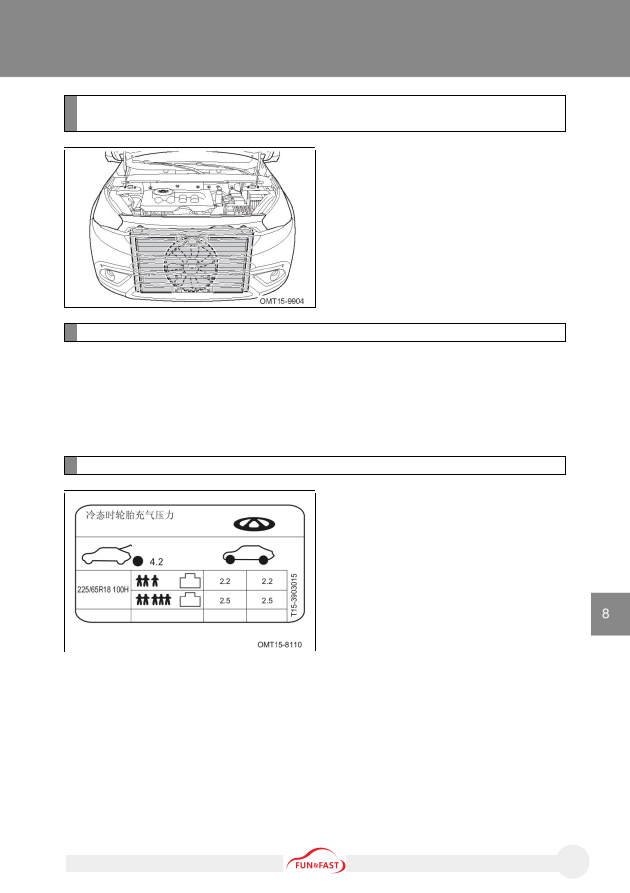

Проверка радиатора системы охлаждения двигателя
и конденсора кондиционера







Если радиатор и конденсор засорены
листьями,

насекомыми

и т. д.,

очистите  их.  Проверьте  соединения
шлангов  на  предмет  надежности,
наличия следов коррозии и т. д.





Проверка натяжения приводного ремня



1.  Выключите зажигание.

2.  Поверните ремень от руки, чтобы проверить угол его поворота.

3.  Если  ремень  поворачивается  более,  чем  на  90°,  обратитесь  на

авторизованную  сервисную  станцию  Chery  для  выполнения  диагностики
и ремонта.



Проверка давления воздуха в шинах







Давление

воздуха

в шинах

необходимо  проверять  не  реже
одного  раза  в месяц  (в  том  числе
в шине запасного колеса).

Значения  давления  воздуха  в шинах
указаны на табличке, расположенной
на средней стойке кузова со стороны
водителя  (зависит  от  конкретного
автомобиля).



Неправильное  давление  воздуха  в шинах  приводит  к увеличению  расхода
топлива,  уменьшению  срока  службы  шин  и ухудшению  устойчивости
автомобиля.  Поэтому  давление  воздуха  в шинах  необходимо  поддерживать
в норме.

Давление воздуха в холодных шинах

(бар)

30 кг

50 кг

408

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







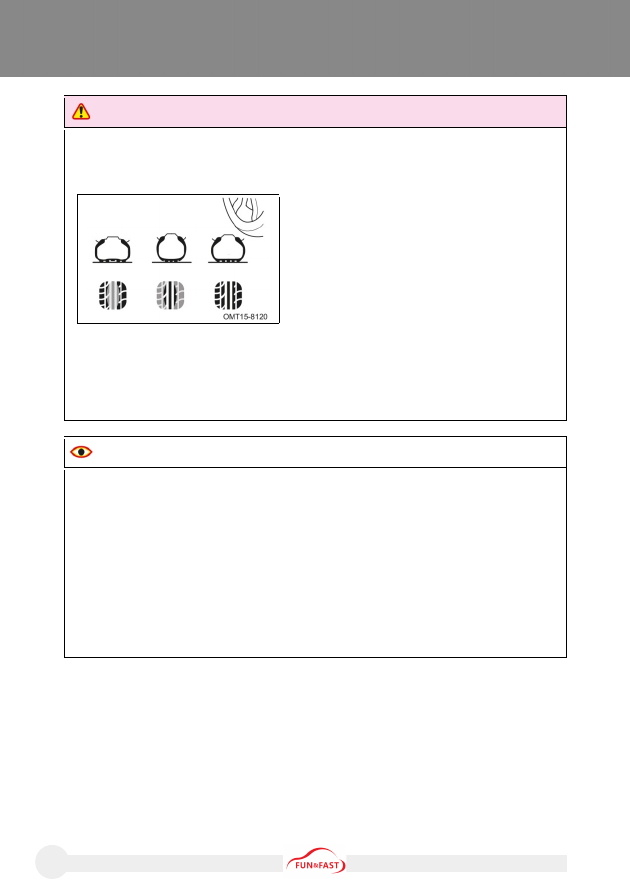

ПРЕДУПРЕЖДЕНИЕ

Поддерживайте  заданное  давление  воздуха  в шинах.  В противном  случае
могут возникнуть описываемые ниже условия, которые могут привести к ДТП
с серьезными травмами или гибелью людей.



=

  Чрезмерный износ

=

  Неравномерный износ

=

  Ухудшение управляемости

=

  Вероятность  взрыва  шины  из-за

перегрева.

=

  Плохое уплотнение по ободу колеса

=

  Деформация  колесного  диска  или

отделение шины

=

  Высокая  вероятность  повреждения

при движении по плохим дорогам









ВНИМАНИЕ

=

  Для  проверки  давления  воздуха  в холодных  шинах  используйте  шинный

манометр. Точно определить давление воздуха в шине визуально нельзя.

=

  После  движения  давление  воздуха  в шинах  увеличивается.  Это  не

является признаком неисправности.

=

  На вентилях всех колес должны быть установлены колпачки. В противном

случае  на  золотник  может  попасть  грязь,  что  приведет  к утечке  воздуха.
Если вы потеряли колпачки, при первой же возможности купите новые.

=

  Если  вы  часто  подкачиваете  шины,  обратитесь  на  авторизованную

сервисную станцию Chery.





Низкое

давление

Высокое

давление

Нормальное

давление

Износ боковины

протектора шины

Износ центральной части

протектора шины

Равномерный износ

протектора шины

409

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





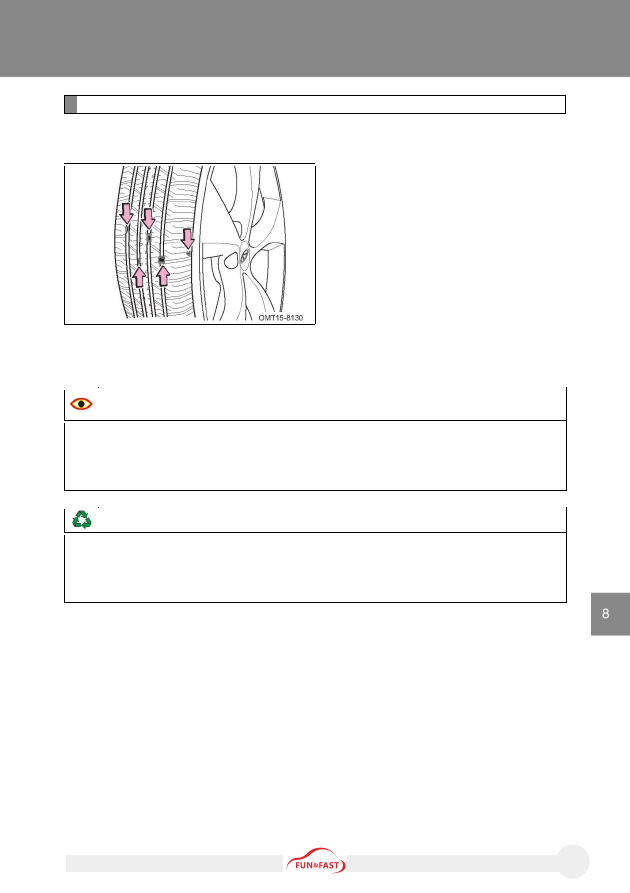

Проверка состояния шин



Регулярно  проверяйте  протектор  шины  на  предмет  наличия  порезов,
инородных материалов и неравномерного износа.



Проверяйте

протектор

шины

в соответствии  с условиями  эксплу-
атации.  Когда  протектор  изнаши-
вается  до  предельных  значений,
индикаторы

износа

оказываются

в плоскости  беговой  дорожки  про-
тектора.  Это  указывает  на  то,  что
характеристики и безопасность шины
значительно  снизились  и ее  необхо-
димо заменить.



Если  в шине  часто  падает  давление  и ее  не  удается  отремонтировать  из-за
сильного повреждения, замените шину.



ВНИМАНИЕ

При  возникновении  утечки  воздуха  во  время  движения  не  продолжайте
движение.  Движение  со  спущенной  шиной  даже  на  короткое  расстояние
может привести к невозможности ее ремонта.





Защита окружающей среды

Не  выбрасывайте  изношенные  шины  вместе  с бытовым  мусором.  Утилизи-
руйте  их  в соответствии  с местным  законодательством  и нормами  защиты
окружающей среды.



















содержание      ..     10      11      12      13     ..
