Chery Tiggo 7. Руководство по эксплуатации (2017 год) - часть 13







410

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







Перестановка шин







Чтобы

обеспечить

равномерный

износ  шин  и продлить  их  срок
службы, компания Chery рекомендует
выполнять

перестановку

шин

приблизительно через каждые 10 000
км  (лучше  всего  —  через  каждые
5 000–7 000

км).

Интервал

перестановки шин может изменяться
в зависимости  от  манеры  вождения
и состояния дорог.



Процедуры замены колес см. в подразделе «Замена колеса» в разделе 6.



ВНИМАНИЕ

Если  ваш  автомобиль  оснащен  датчиками  давления  воздуха  в шинах,  для
перестановки  колес  обратитесь  на  авторизованную  сервисную  станцию
Chery.





ПРЕДУПРЕЖДЕНИЕ

Соблюдайте  следующие  меры  предосторожности.  Их  несоблюдение  может
привести  к ухудшению  управляемости,  ДТП,  серьезным  травмам  и гибели
людей.

=

  Не устанавливайте на автомобиль шины разных производителей, моделей

и с разными рисунками протектора.

=

  Не  устанавливайте  шины  с сильно  отличающейся  степенью  износа

протектора.

=

  Используйте колеса, размерность которых соответствует рекомендациям

Chery.

=

  Не

устанавливайте

шины

разной

конструкции

(радиальные

и диагональные).

=

  Не устанавливайте шины, которые использовались на другом автомобиле.

=

  Не устанавливайте шины, если вы не знаете, где и как они использовались

ранее.



Вид спереди

411

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





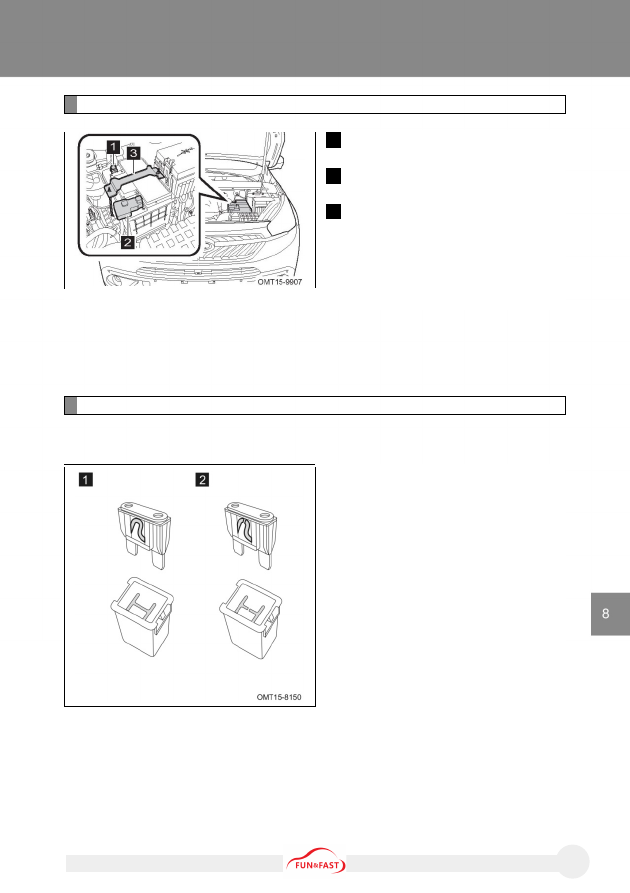

Проверка аккумуляторной батареи







 1

  «Отрицательный»  вывод  аккуму-

ляторной батареи

 2

  «Положительный»  вывод  аккуму-

ляторной батареи

 3

  Прижимная планка

Проверьте клеммы проводов аккуму-
ляторной  батареи  на  предмет  на-
личия  следов  окисления  и трещин,
а также

надежности

их

присо-

единения.



Ваш  автомобиль  оснащен  необслуживаемой  аккумуляторной  батареей.
Использовать аккумуляторные батареи других типов не рекомендуется. Новая
аккумуляторная  батарея  должна  обладать  такими  же  характеристиками,  как
и снятая  с автомобиля.  Мы  рекомендуем  выполнять  замену  аккумуляторной
батареи на авторизованной сервисной станции Chery.



Проверка предохранителей



Если  электрические  приборы  не  работают,  проверьте  соответствующие
предохранители. Перегоревшие предохранители замените новыми.



Чтобы  определить,  перегорел  ли
предохранитель, см. рисунок.

Исправен

Перегорел

412

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





<

  Проверка блока предохранителей и реле в моторном отсеке

1.  Выключите все электрооборудование и зажигание.

2.  Отсоедините «отрицательный» провод от аккумуляторной батареи.

3.  Снимите  крышку  блока  предохранителей  и реле  и проверьте

необходимые  предохранители,  пользуясь  схемой,  расположенной  на
тыльной стороне крышки блока.

Информацию  о расположении  предохранителей  и реле  см.  в подразделе
«Блок предохранителей и реле в моторном отсеке» в данном разделе.

<

  Проверка блока предохранителей и реле в передней панели

1.  Выключите все электрооборудование и зажигание.

2.  Отсоедините «отрицательный» провод от аккумуляторной батареи.

3.  Блок предохранителей и реле в передней панели расположен за нижней

левой  защитной  панелью.  При  проверке  предохранителей  снимайте
нижнюю  левую  защитную  панель.  Проверяйте  предохранители
в соответствии со схемой.

Информацию  о расположении  предохранителей  и реле  см.  в подразделе
«Блок предохранителей и реле в передней панели» в данном разделе.

<

  Замена предохранителей

Процедуры  замены  предохранителей  см.  в подразделе  «Замена
предохранителей» в разделе 6.





413

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





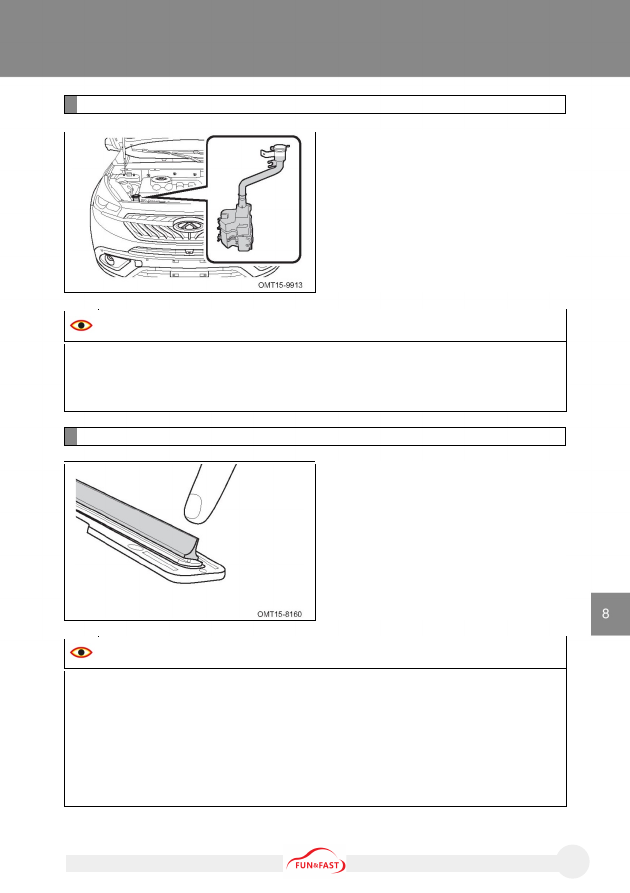

Добавление жидкости омывателей стекол







Если  из  сопел  омывателя  не
подается  жидкость,  проверьте  ее
уровень

в бачке

омывателей.

Выключите  стеклоочиститель  и при
необходимости долейте жидкости.





ВНИМАНИЕ

Когда  температура  наружного  воздуха  ниже  нуля,  не  заливайте  в бачок
омывателя  обычную  воду.  Вода  замерзнет,  что  приведет  к повреждению
омывателя.





Проверка щеток очистителей стекол







Проверяйте  степень  износа  щеток
стеклоочистителя

при

помощи

пальцев рук. Когда щетки изношены,
эффективность

очистки

стекла

снижается.





ВНИМАНИЕ

=

  Не  используйте  щетки  стеклоочистителя  на  сухом  стекле.  Это  может

привести  к возникновению  царапин  на  ветровом  стекле  и повреждению
щеток.

=

  Зимой,  чтобы  избежать  повреждения  щеток  стеклоочистителей,

проверяйте, не примерзли ли они к стеклу.

=

  Не используйте щетки стеклоочистителя для удаления снега или наледи

с ветрового стекла.



414

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







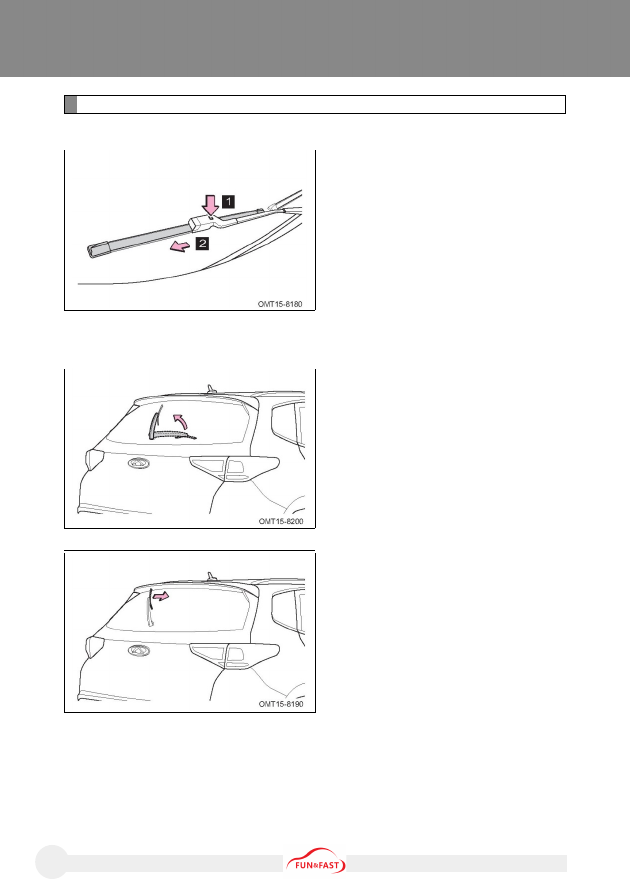

Замена щеток очистителей стекол



<

  Замена щеток очистителя ветрового стекла



1.  Поднимите рычаг щетки.

2.  Удерживайте  щетку  и нажимайте

на фиксатор, чтобы снять ее.

3.  Установите  новую  щетку  и убе-

дитесь  в том,  что  она  надежно
закреплена в фиксаторе.

4.  Убедитесь,  что  щетки  очист-

ителей  стекол  работают  нор-
мально.



<

  Замена щетки очистителя заднего стекла



1.  Поднимите рычаг щетки.







2.  Отсоедините

щетку

стекло-

очистителя,  как  это  показано  на
рисунке.

3.  Установите новую щетку и убедитесь в том, что она надежно закреплена.

4.  Убедитесь, что щетка очистителя заднего стекла работает нормально.

415

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





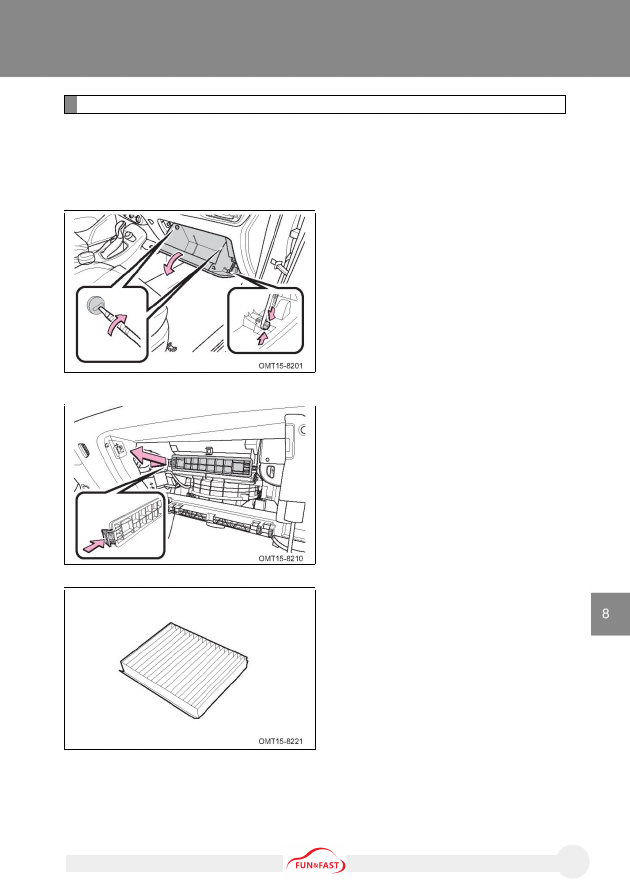

Проверка и замена фильтра климатической системы



Фильтр  климатической  системы  расположен  в задней  части  перчаточного
ящика. Этот фильтр предотвращает попадание пыли в салон автомобиля через
дефлекторы  климатической  системы.  По  мере  эксплуатации  автомобиля  он
засоряется.  Если  эффективность  подачи  воздуха  значительно  снижается,
проверьте и при необходимости замените фильтр.



1.  Откройте

перчаточный

ящик

и снимите  фиксаторы  с обеих
сторон,

используя

отвертку

с плоским

наконечником

или

аналогичный инструмент.

Снимите  демпфер,  подсоеди-
ненный  к перчаточному  ящику,
используя  соответствующие  инс-
трументы.

Затем

снимите

перчаточный

ящик.





2.  Откройте

крышку

корпуса

фильтра  и извлеките  фильтру-
ющий элемент.







3.  Проверьте  и очистите  поверх-

ность  фильтрующего  элемента.
При необходимости замените.



416

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







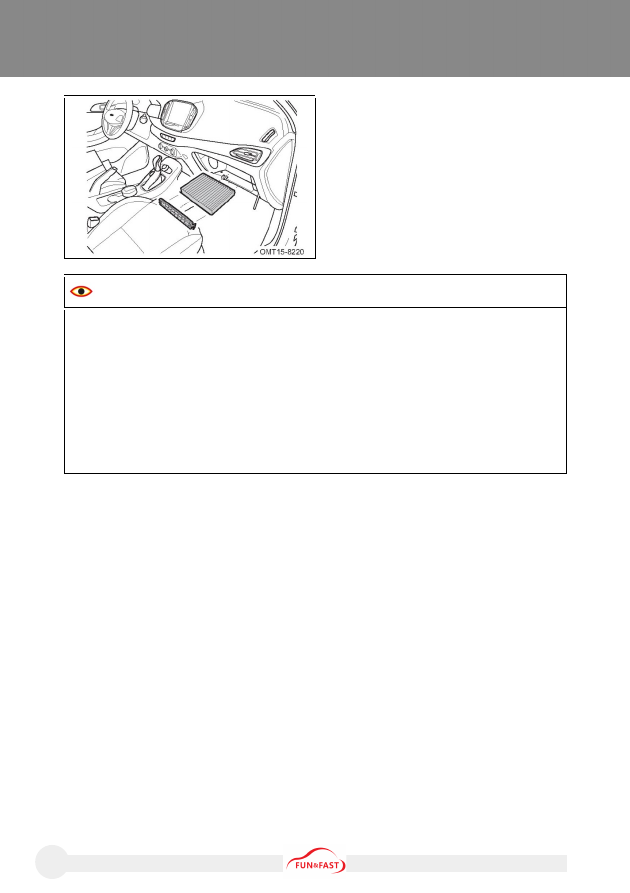

4.  Вставьте  чистый  фильтрующий

элемент в корпус фильтра и уста-
новите  крышку.  Установите  пер-
чаточный ящик на место.





ВНИМАНИЕ

=

  Использование  климатической  системы  при  снятом  фильтре  приводит

к снижению уровня защиты от попадания пыли в салон и эффективности
работы кондиционера.

=

  Рекомендуется выполнять проверку фильтра климатической системы один

раз в 3 месяца или через каждые 5 000 км пробега и при необходимости
заменять. Для этого обращайтесь на авторизованную сервисную станцию
Chery.

=

  Не промывайте фильтрующий элемент водой.





417

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





Замена ламп



<

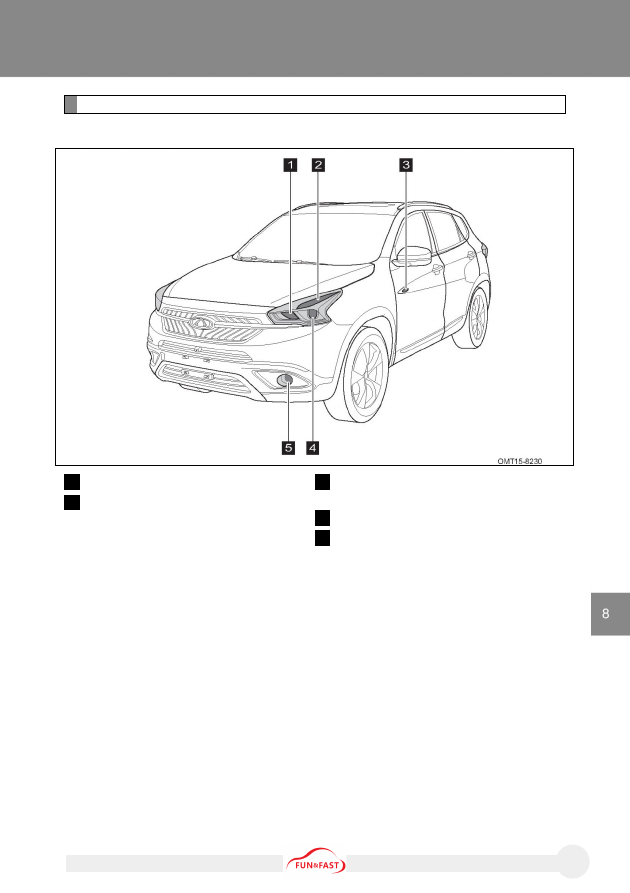

  Расположение ламп в передних световых приборах



 1

  Указатель поворота

 2

  Габаритные огни / дневные

ходовые огни



 3

  Боковой повторитель указателя

поворота

 4

  Ближний / дальний свет фар

 5

  Передняя противотуманная фара





418

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





<

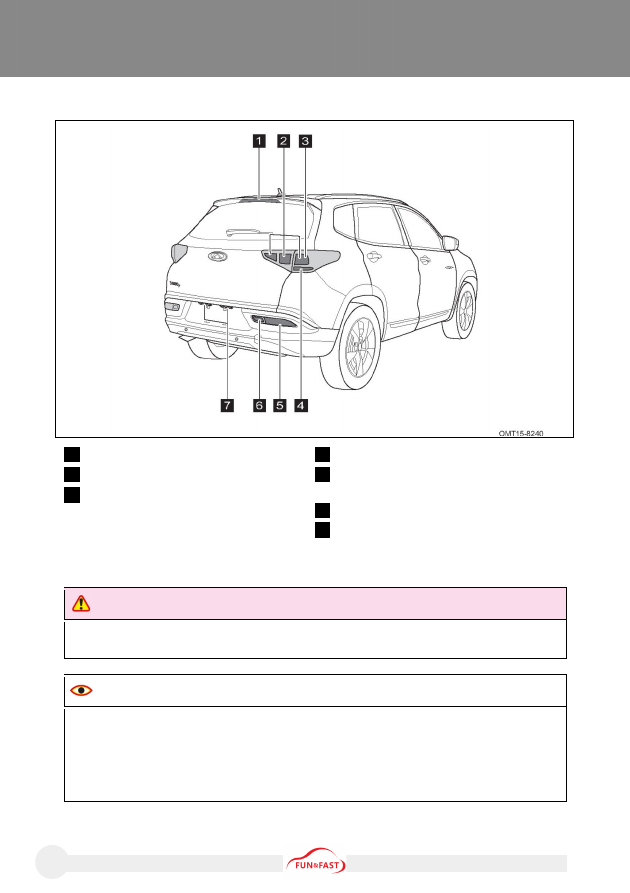

  Расположение ламп в задних световых приборах



 1

  Дополнительный стоп-сигнал

 2

  Габаритное освещение

 3

  Стоп-сигнал



 4

  Указатель поворота

 5

  Противотуманные фонари (при

соответствующем оснащении)

 6

  Фонарь заднего хода

 7

  Лампы освещения номерного

знака

При замене ламп убедитесь, что зажигание выключено.



ПРЕДУПРЕЖДЕНИЕ

Во избежание ожогов не заменяйте лампы, когда они горячие.





ВНИМАНИЕ

=

  Используйте лампы, рекомендованные Chery.

=

  При  замене  лампы  не  касайтесь  стеклянной  колбы  руками.  Это  может

привести к повреждению, перегреву, и значительному сокращению срока
службы лампы.

419

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



<

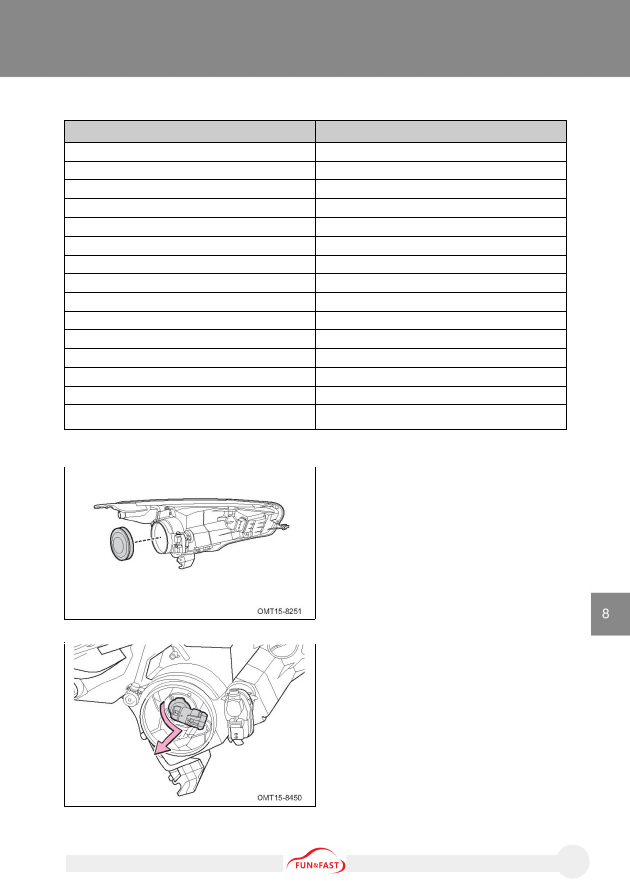

  Модель лампы

Название лампы



Номинальный источник света (тип / модель)



Фара



HB3LL/D8S

Передний габаритный свет



Светодиодная лампа

Передний указатель поворота



PY21W

Стоп-сигнал



Светодиодная лампа

Передняя противотуманная фара



55W/H7

Лампа заднего противотуманного фонаря



P21W

Лампы освещения номерного знака



Светодиодная лампа

Дополнительный стоп-сигнал



Светодиодная лампа

Задний габаритный свет



Светодиодная лампа

Задний указатель поворота



PY21W

Фонарь заднего хода



P21W

Боковой повторитель указателя поворота



Светодиодная лампа

Передний плафон освещения салона



Светодиодная лампа

Плафон освещения багажного отделения



C5W/W5W

Плафон освещения салона, включающийся при

открывании двери



Светодиодная лампа

<

  Замените лампу ближнего / дальнего света (не ксеноновые фары)



1.  Снимите пылезащитный колпачок.







2.  Для  снятия  поворачивайте  лампу

ближнего / дальнего света против
часовой стрелки.

420

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

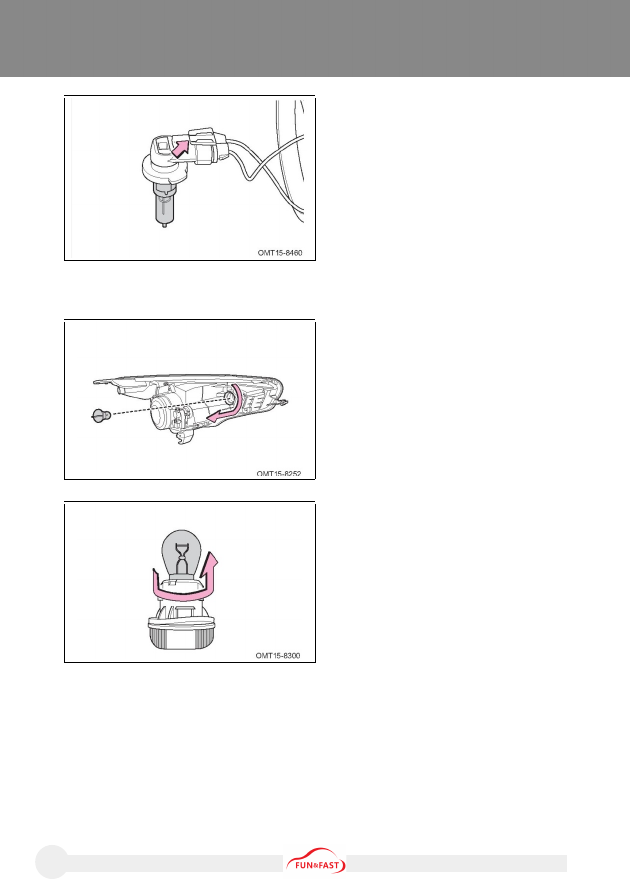

3.  Отсоедините

разъем

лампы

ближнего / дальнего света.

4.  Затем установите новую лампу.

<

  Замена лампы передних указателей поворота



1.  Для снятия поворачивайте патрон

лампы против часовой стрелки.







2.  Извлеките лампу из патрона.

3.  Затем установите новую лампу.

421

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



<

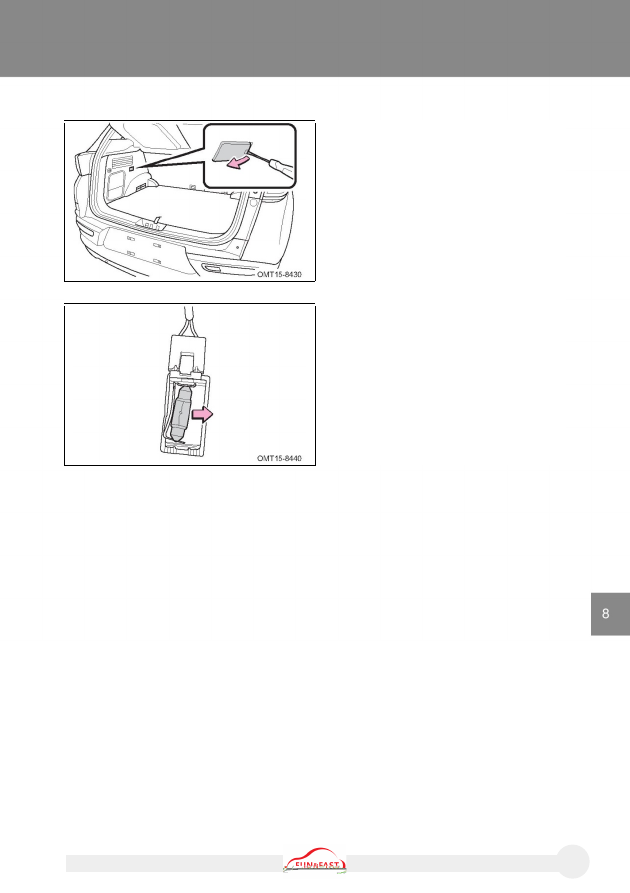

  Замена лампы плафона освещения багажного отделения



1.  Подденьте

крышку

плоской

отверткой, обмотанной лентой.







2.  Снимите лампу.

3.  Затем установите новую лампу.

<

  Прочие световые приборы

1.  В дополнительном стоп-сигнале используются светодиоды. Для замены

стоп-сигнала в сборе после повреждения обратитесь на авторизованную
сервисную станцию Chery.

2.  В  плафоне  освещения  салона  используются  светодиоды.  Для  замены

плафона  в сборе  после  повреждения  обратитесь  на  авторизованную
сервисную станцию Chery.

3.  В  подсветке  номерного  знака  используются  светодиоды.  Для  замены

подсветки  в сборе  после  повреждения  обратитесь  на  авторизованную
сервисную станцию Chery.

4.  В  подсветке  салона  используются  светодиоды.  Для  замены  подсветки

в сборе  после  повреждения  обратитесь  на  авторизованную  сервисную
станцию Chery.

5.  В  подсветке  косметического  зеркала  используются  светодиоды.  Для

замены  подсветки  в сборе  после  повреждения  обратитесь  на
авторизованную сервисную станцию Chery.

422

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







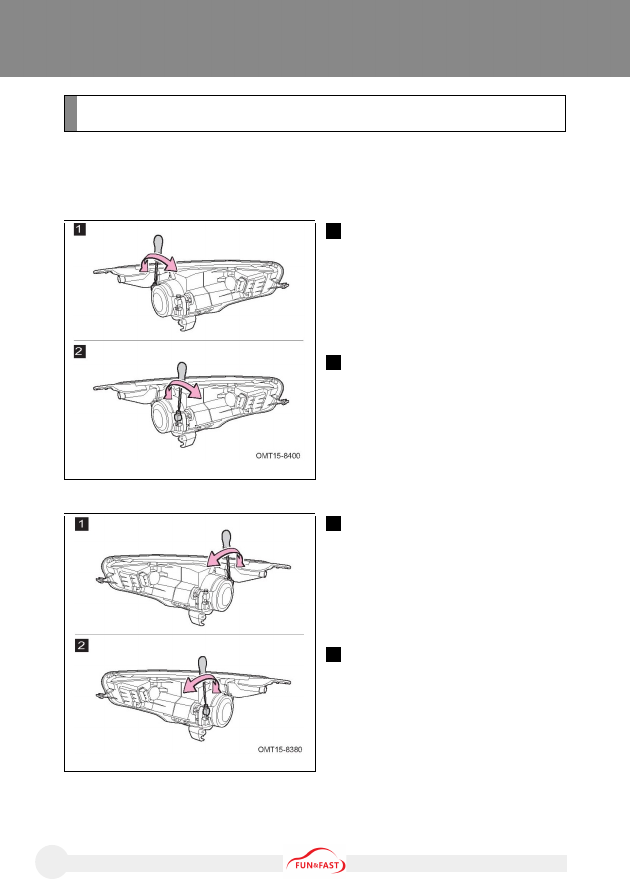

Ручная регулировка угла наклона ближнего / дальнего света
фар



При регулировке угла наклона ближнего / дальнего света фар вставьте отвертку
в соответствующее регулировочное отверстие и поворачивайте ее по часовой
стрелке или против нее.

<

  Регулировка светового пучка левой фары



 1

  Регулировка по вертикали

Поворачивайте

отвертку

по

часовой  стрелке:  световой  пучок
поднимается вверх

Поворачивайте  отвертку  против
часовой  стрелки:  световой  пучок
опускается вниз

 2

  Регулировка по горизонтали

Поворачивайте

отвертку

по

часовой  стрелке:  световой  пучок
перемещается вправо

Поворачивайте  отвертку  против
часовой  стрелки:  световой  пучок
перемещается влево

<

  Регулировка светового пучка правой фары



 1

  Регулировка по вертикали

Поворачивайте

отвертку

по

часовой  стрелке:  световой  пучок
поднимается вверх

Поворачивайте  отвертку  против
часовой  стрелки:  световой  пучок
опускается вниз

 2

  Регулировка по горизонтали

Поворачивайте

отвертку

по

часовой  стрелке:  световой  пучок
перемещается влево

Поворачивайте  отвертку  против
часовой  стрелки:  световой  пучок
перемещается вправо



423

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е





ПРЕДУПРЕЖДЕНИЕ

Правильная  регулировка  света  фар  необходима  для  безопасной
эксплуатации автомобиля. Поэтому выполнять регулировку света фар можно
только с помощью специального оборудования, не нарушая установленные
законом  нормы.  Выполняйте  регулировку  света  фар  на  авторизованной
сервисной станции Chery, если в этом нет экстренной необходимости.

424

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



8–3. Мойка и уход за автомобилем





<

  Автоматические мойки

Для  мойки  автомобиля  можно  использовать  только  холодную  или
тепловатую  воду.  При  мойке  автомобиля  водой  под  высоким  давлением
водяные брызги могут попасть в салон автомобиля.



ВНИМАНИЕ

Перед

заездом

на

автоматическую

мойку

отключите

систему

кондиционирования, закройте все окна и люк в крыше (при соответствующем
оснащении).

<

  Ручные мойки

При использовании моющей жидкости после нанесения смойте ее большим
количеством воды и протрите тканью.



ВНИМАНИЕ

=

  Никогда  не  направляйте  струю  воды  под  давлением  на  двигатель  или

в моторный отсек.

=

  После мойки автомобиля несколько раз нажмите педаль тормоза, чтобы

удалить воду с тормозных дисков.

=

  Если  вы  часто  эксплуатируете  автомобиль  на  пыльных  дорогах,

рекомендуется мыть шасси по меньшей мере раз один в месяц.

<

  Очистка кожаных поверхностей

Протирайте  кожаные  поверхности  влажной  хлопковой  тканью  или
полотенцем,  а затем  сухой  тканью.  Для  удаления  сильных  загрязнений
используйте мягкие очистители, например, пену на мыльной основе.

При  нормальных  условиях  эксплуатации  рекомендуется  один  раз  в 6
месяцев использовать состав для ухода за кожей.



ВНИМАНИЕ

Не допускайте сильного намокания кожи и попадания влаги в швы.

425

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ







ТЕ
Х

Н

И

Ч

Е

С

К

ОЕ


ОБ
С

Л

У

Ж

И

В

А

Н

И

Е



<

  Очистка фар

Для  очистки  фар  используйте  специальные  чистящие  средства.  Не
протирайте  фары,  когда  они  грязные  и не  используйте  для  очистки
рассеивателей  острые  предметы.  Для  очистки  тыльной  части  световых
приборов не используйте воду под давлением и не допускайте ее попадания
на световые приборы.

<

  Очистка заднего стекла

Во  избежание  повреждения  обогревателя  заднего  стекла  для  очистки
используйте  только  мягкую  ткань.  Не  очищайте  заднее  стекло  с помощью
растворителей или острых предметов.

<

  Уход за колесами

Во  избежание  образования  коррозии  все  колеса  необходимо  регулярно
очищать  с помощью  мыльной  воды.  Не  используйте  жесткие  щетки,  они
могут повредить поверхность колесного диска.

<

  Защита шасси от коррозии

Шасси  автомобиля  защищено  от  коррозии.  Регулярно  проверяйте
антикоррозийное  покрытие  и при  необходимости  его  восстановления
обращайтесь на авторизованную сервисную станцию Chery.

<

  Уход за лакокрасочным покрытием

Для поддержания блеска лакокрасочного покрытия рекомендуется 1–2 раза
в год наносить на него воск.

Для устранения повреждений лакокрасочного покрытия, в том числе сколов,
обращайтесь на авторизованную сервисную станцию Chery.



ВНИМАНИЕ

Чтобы  защитить  окрашенные  поверхности  автомобиля,  своевременно
удаляйте  с них  разрушающие  лакокрасочное  покрытие  вещества:  птичий
помет, смолу, насекомых, масло и т. д.



426

Раздел 8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



8–4. Обкатка нового автомобиля





<

  Рекомендации в отношении двигателя в период обкатки:

В первые 1 000 км пробега:

=

  Не разгоняйтесь до максимальной скорости.

=

  Скорость движения автомобиля не должна превышать 100 км/ч.

=

  Избегайте повышения оборотов двигателя до максимальных на каждой

передаче.

В первые 1 000–1 500 км пробега:

=

  Скорость движения постепенно можно повышать до максимальной.

=

  Обороты двигателя постепенно можно повышать до максимальных.



ВНИМАНИЕ

=

  Без  особой  необходимости  избегайте  работы  двигателя  на  высоких

оборотах (максимальные обороты, на которых двигатель может работать
короткое время — 6 000 об/мин). Своевременное переключение на более
высокую  передачу  позволяет  снижать  расход  топлива,  шум  работы
двигателя и количество вредных выбросов.

=

  Не повышайте обороты до максимальных, если двигатель не прогрет.

<

  Рекомендации в отношении колес в период обкатки:

Новые шины требуют короткого периода обкатки. В начале использования
не  обеспечивается  максимальное  прилегание  шины  к ободу.  Поэтому
в первые  100  км  пробега  следует  двигаться  с относительно  низкой
скоростью и соблюдать осторожность.

<

  Рекомендации в отношении тормозной системы в период обкатки:

В  первые  200  км  пробега  оптимальная  эффективность  торможения  не
обеспечивается. Для повышения эффективности торможения необходимо
сильнее нажимать педаль тормоза. То же самое относится к периоду после
замены колодок.

После  первых  800  км  пробега  колесные  болты  необходимо  затянуть
моментом 130 ± 10 Н·м. Кроме того, при необходимости затяжки колесных
болтов  в процессе  ремонта  их  следует  повторно  затянуть  после  800  км
пробега.









9–1.  Идентификационный

номер автомобиля ... 428



9–2.  Технические характеристики

автомобиля ............... 431



Модель

и тип автомобиля ....  431



Размеры автомобиля ...... 432



Масса автомобиля .......... 433



Динамические

характеристики
автомобиля ............... 434



Характеристики

двигателя .................. 435



Бесступенчатая коробка

передач (вариатор) .. 436



Механическая коробка

передач ..................... 437



Коробка передач с двойным

сцеплением ............... 437



Топливная система ......... 438



Система смазки ............... 439



Система охлаждения ...... 440



Система зажигания ......... 440



Подвеска .......................... 440



Рулевое управление  ...... 441



Тормозная система  ........ 441



Регулировка углов

установки колес ........ 442



Колеса и шины ................ 442



Заправочные объемы ..... 443



Аккумуляторная

батарея ..................... 443

Раздел 9

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

428

Раздел 9. Технические характеристики автомобиля

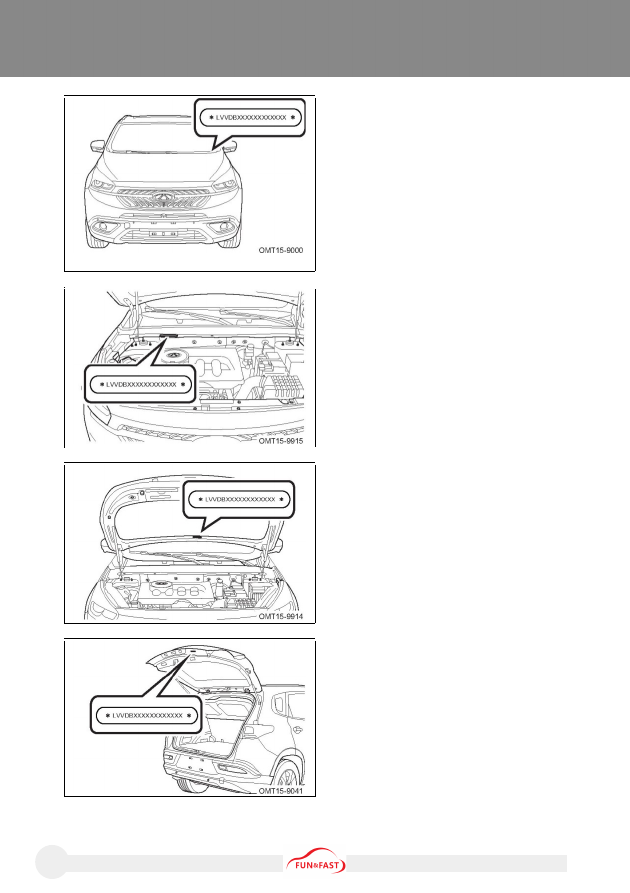

9–1. Идентификационный номер автомобиля







Табличка  с идентификационным  но-
мером  автомобиля  (VIN)  распо-
ложена  в верхней  левой  части
передней

панели

со

стороны

водителя. Ее можно увидеть снаружи
через

ветровое

стекло.

Расположение

таблички

с

идентификационным

номером

автомобиля  (VIN)  может  отличаться
от  описанного,  в  зависимости  от
сборочного предприятия.







VIN-номер выштампован на силовом
элементе  в правой  части  моторного
отсека.







VIN-номер  указан  на  капоте  в месте,
показанном на рисунке.







VIN-номер  находится  на  двери
багажного

отделения

в месте,

показанном на рисунке.

429

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я







ВНИМАНИЕ

Идентификационный  номер  автомобиля  (VIN)  или  области  вокруг  него
запрещается повреждать, закрывать, окрашивать, подвергать сварке, резать,
сверлить и удалять.





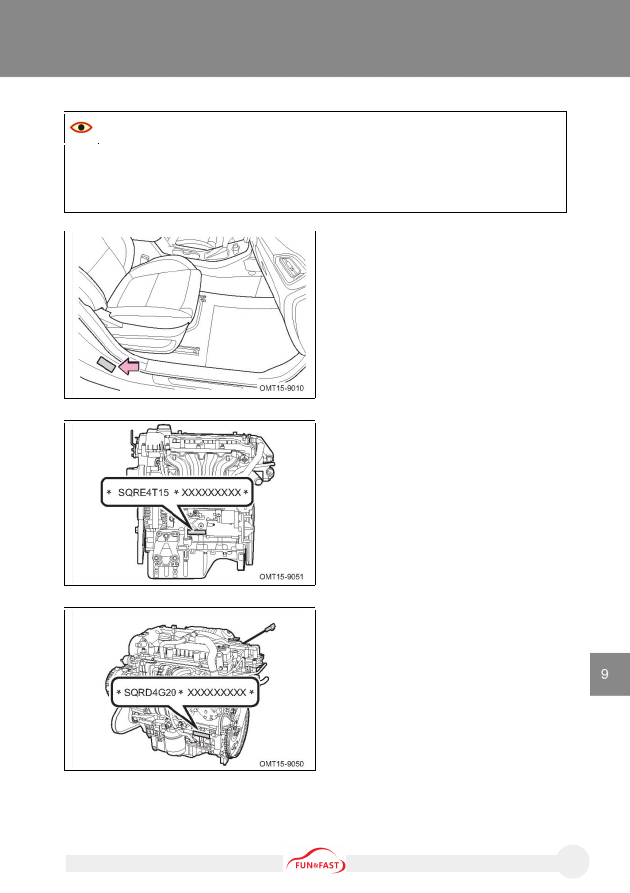

Паспортная  табличка  автомобиля
находится  на  средней  стойке  (В)
кузова

со

стороны

переднего

пассажира.







Номер двигателя (1.5 TCI) находится
на блоке цилиндров, как показано на
рисунке.







Номер  двигателя  (2.0)  находится  на
блоке  цилиндров,  как  показано  на
рисунке.





430

Раздел 9. Технические характеристики автомобиля

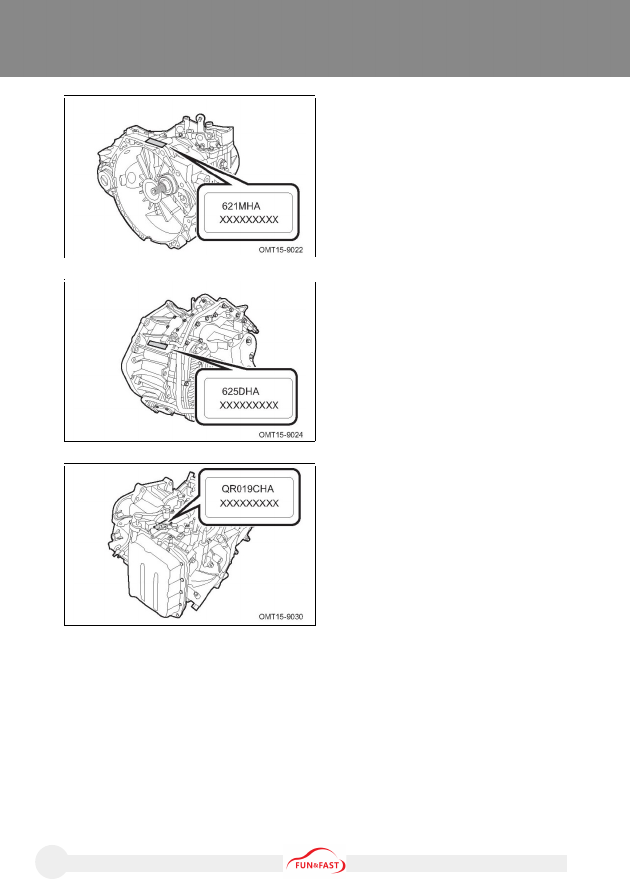

Номер  коробки  передач  (для  6-сту-
пенчатой

механической

коробки

передач)  выбит  на  картере  коробки
передач.







Номер коробки передач (для модели
с 6-КП  DCT)  выбит  на  картере
коробки передач.







Номер коробки передач (для моделей
с вариатором)  выбит  на  картере
коробки

передач,

рядом

с маслоизмерительным щупом.

431

Раздел 9. Технические характеристики автомобиля



9–2. Технические характеристики автомобиля





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Модель и тип автомобиля



Модель и тип автомобиля указаны в таблице 1.

Таблица 1. Модель и тип автомобиля

Модель



1.5TCI



2.0



Тип автомобиля



4 × 2, передний привод, передние управляемые колеса, двигатель

расположен спереди поперечно, двухобъемный, пятидверный,

пятиместный кузов, безрамный, с левосторонним расположением

органов управления

Модель двигателя



SQRE4T15/SQRE4T15B



SQRD4G20

Тип двигателя



Вертикальное расположение

цилиндров, четырехцилиндровый,

рядный, с жидкостным

охлаждением, четырехтактный,

с двумя верхними

распределительными валами,

система изменения фаз

газораспределения (VVT),

с турбонагнетателем

и интеркулером



Вертикальное расположение

цилиндров, четырехцилиндровый,

рядный, с жидкостным

охлаждением, четырехтактный,

с двумя верхними

распределительными валами,

система изменения фаз

газораспределения (VVT)

Тип системы подачи

топлива



распределённый впрыск с электронным управлением

Модель коробки передач



621MHA, 625DHA



QR019CHA





432

Раздел 9. Технические характеристики автомобиля







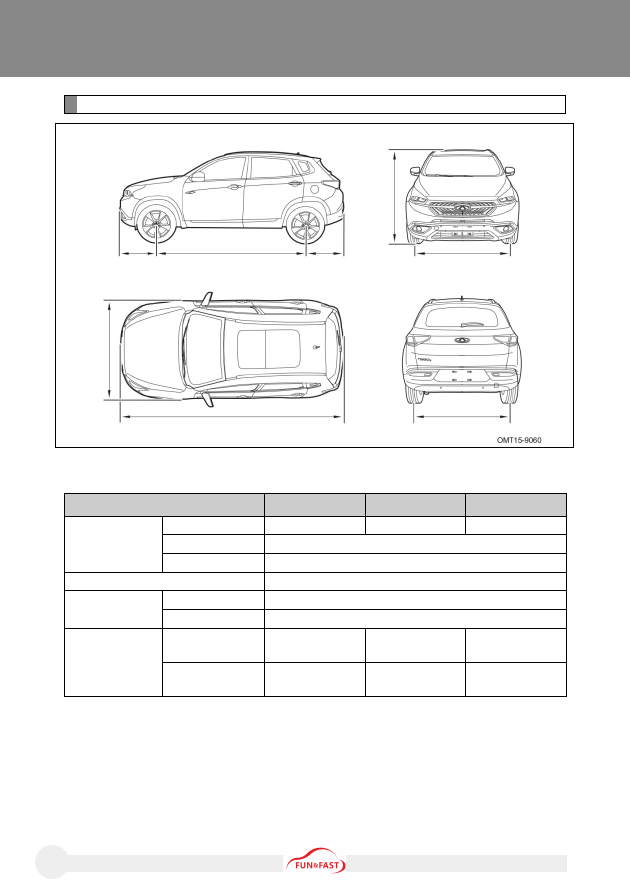

Размеры автомобиля





Данные об основных размерах автомобиля приведены в таблице 2.

Таблица 2. Основные размеры автомобиля

Модель



1.5TCI + 6MT



1.5TCI + 6DCT



2.0 + вариатор



Габаритные

размеры



Длина (мм)



4432



4432



4432

Ширина (мм)



1 837

Высота (мм)



1 670

Колесная база (мм)



2650

Колея



Спереди (мм)



1 550

Сзади (мм)



1 550

Свес



Передний свес

(мм)



880



880



880

Задний свес (мм)



902



902



902



Передний

свес

Колесная база

Задний

свес



Передняя колея



Габаритная длина

Задняя колея

Га

ба
р

итн
а

я

ши
р

и

на





Выс

о

та



433

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Масса автомобиля



Данные о массе и вместимости приведены в таблице 3.

Таблица 3. Масса и вместимость

Позиция



Параметры



Модель



1.5TCI + 6MT



1.5TCI + 6DCT



2.0 + вариатор

Снаряженная масса автомобиля (кг)



1465



1515



1507

Нагрузка на оси

в снаряженном

состоянии



Передняя ось (кг)



811



837



837

Задняя ось (кг)



579



595



595

Максимально допустимая нагрузка на

автомобиль (включая пассажиров) (кг)



300

Максимально допустимая полная

масса автомобиля (кг)



1 765



1815



1 807

Максимально

допустимая

нагрузка на оси



Передняя ось (кг)



914



945



940

Задняя ось (кг)



851



870



867

Мест в салоне (включая водителя)

(человек)







434

Раздел 9. Технические характеристики автомобиля







Динамические характеристики автомобиля



Данные  об  основных  динамических  характеристиках  автомобиля  приведены
в таблице 4.

Таблица 4. Основные динамические характеристики автомобиля

Позиция



Параметры



Модель



1.5TCI



2.0

Проходимость



Дорожный просвет (мм)



190

Минимальный

диаметр поворота



Поворот вправо

(м)



11,0

Поворот влево

(м)



11,0

Характерис-

тики мощности



Максимальная скорость движения (км/ч)



185



170

Максимальный преодолеваемый

подъем (%)



45



45





435

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Характеристики двигателя



Данные  о конструкции,  параметрах  и основных  характеристиках  двигателя
приведены в таблице 5.

Таблица 5. Рабочие характеристики двигателя

Модель двигателя



SQRE4T15/SQRE4T15B



SQRD4G20

Тип двигателя



Вертикальное расположение

цилиндров, четырехцилиндровый,

рядный, с жидкостным

охлаждением, четырехтактный,

с двумя верхними

распределительными валами,

с турбонагнетателем

и интеркулером



Вертикальное расположение

цилиндров, четырехцилиндровый,

рядный, с жидкостным

охлаждением, четырехтактный,

с двумя верхними

распределительными валами,

система изменения фаз

газораспределения (VVT)

Диаметр отверстия

цилиндра (мм)



77



83,5

Ход поршня (мм)



80,5



90

Рабочий объем (куб. см)



1 498



1971

Степень сжатия



9,5:1



10,5:1

Мощность (кВт)



112/108



90

Обороты номинальной

мощности (об/мин)



5 500



5 550

Максимальная мощность

(кВт)



112108



90

Обороты максимальной

мощности (об/мин)



5 550



5 550

Максимальный крутящий

момент (Н•м)



205/210



180

Обороты максимального

крутящего момента

(об/мин)



2 000–4 000/1750-4000



4 000





436

Раздел 9. Технические характеристики автомобиля







Бесступенчатая коробка передач (вариатор)



Модель коробки передач — QR019CHA. Передаточные числа коробки передач
приведены в таблице 6.

Таблица 6. Передаточные числа

Модель коробки передач



QR019CHA

Тип трансмиссии



Бесступенчатая коробка передач (CVT)

Расположение



Поперечное, привод на передние колеса

Межцентровое расстояние

(мм)



204

Максимальный входной

крутящий момент (Н•м)



190

Передаточное число

главной передачи



5,141

Общее передаточное

отношение коробки

передач



5,773

Минимальное

передаточное отношение



0,427

Минимальное

передаточное отношение

главной передачи



0,427

Минимальное общее

передаточное отношение



2,195

Максимальное

передаточное отношение



2,465

Максимальное

передаточное отношение

главной передачи



2,465

Максимальное общее

передаточное отношение



12,673





437

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ



Модель  механической  коробки  передач  —  621MHA.  Передаточные  числа
коробки передач приведены в таблице 7.

Таблица 7. Передаточные числа

Модель коробки передач



621MHA

Выбранная передача



1-я передача



3,538

2-я передача



1,913

3-я передача



1,310

4-я передача



0,971

5-я передача



0,818

6-я передача



0,619

Передача заднего хода



3,333

Передаточное число

главной передачи



4,562





Коробка передач с двойным сцеплением



Модель  коробки  передач  —  625DHA.  Передаточные  числа  коробки  передач
приводятся в таблице 8.

Таблица 8. Передаточные числа

Модель коробки передач



625DHA

Выбранная передача



1-я передача



4,214

2-я передача



2,238

3-я передача



1,302

4-я передача



1,021

5-я передача



0,907

6-я передача



0,702

Передача заднего хода



3,487

Передаточное число

главной передачи



1/2/5/6 передача: 4,158

3/4/передача з.х.: 4,648



438

Раздел 9. Технические характеристики автомобиля







Топливная система



Характеристики топливной системы приведены в таблице 9.

Таблица 9. Топливная система

Модель двигателя



SQRE4T15/

SQRE4T15B



SQRD4G20

Тип топлива



Неэтилированный бензин с октановым числом

92 или выше

Октановое число



Октановое число 92 или выше

Топливный бак



Тип



Пластиковый топливный бак

Заправочный объем (л)



57 л

Топливный насос



Электрический топливный насос

<

  Выбор топлива

Используйте  только  топливо  с октановым  числом,  не  ниже  указанного
в таблице.



ВНИМАНИЕ

=

  Использование  низкокачественного  топлива  приведет  к повреждению

двигателя.

=

  Используйте

только

неэтилированный

бензин.

Использование

этилированного

бензина

приведет

к тому,

что

каталитический

нейтрализатор потеряет эффективность и система снижения токсичности
отработавших газов не сможет работать нормально.





439

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Система смазки



Характеристики системы смазки приведены в таблице 10.

Таблица 10. Характеристики системы смазки

Модель двигателя



SQRE4T15/SQRE4T15B



SQRD4G20

Заправочный объем

масла (слив и заполнение)



4.7 ± 0.2

 л



4.5

± 0.3 л

Тип моторного масла



SAE 5W-40 (класс качества SN

или выше)



SAE 5W-40 (класс качества SN

или выше)

<

  Выбор масла

Обозначение  5W  в маркировке  5W-40  указывает  на  вязкость  масла  при
низкой температуре. Чем меньше цифра перед буквой W, тем ниже вязкость
и тем проще двигатель с таким маслом запускается в холодную погоду.

Цифра  40  в маркировке  5W-40  указывает  на  вязкость  масла,  когда  оно
прогрето  до  рабочей  температуры.  Высокая  вязкость  масла  необходима,
если  автомобиль  эксплуатируется  на  высоких  скоростях  или  в условиях
экстремальных нагрузок.



ВНИМАНИЕ

=

  Используйте  оригинальное  моторное  масло  CHERYOIL  В противном

случае это может привести к повреждению двигателя.

=

  Не доливайте моторное масло выше метки High на маслоизмерительном

щупе.

=

  Не  используйте  добавки  к топливу.  Это  может  привести  к повреждению

двигателя.





440

Раздел 9. Технические характеристики автомобиля







Система охлаждения



Характеристики системы охлаждения приведены в таблице 11.

Таблица 11. Система охлаждения

Модель



1.5TCI + 6DCT



1.5TCI + 6MT

2.0

Тип радиатора



Трубчато-ленточный

Охлаждающая жидкость



Заправочный объем

охлаждающей жидкости:

9,0 ± 0,5 л, Компоненты:
дистиллированная вода

и присадка G12+, 47:53

(соотношение), Температура

замерзания антифриза: -40 °C



Заправочный объем

охлаждающей жидкости:

7,5 ± 0,5 л, Компоненты:
дистиллированная вода

и присадка G12+, 47:53

(соотношение), Температура

замерзания антифриза: -40 °C





Система зажигания



Данные о типах свечей зажигания приведены в таблице 12.

Таблица 12. Тип свечей зажигания

Модель двигателя



SQRE4T15/SQRE4T15B



SQRD4G20

Тип свечей зажигания



3707AAG



FR7DTC





ВНИМАНИЕ

=

  Используйте свечи зажигания указанных типов.

=

  Не регулируйте межэлектродный зазор в свечах зажигания.





Подвеска



Данные о типах подвески приведены в таблице 13.



Таблица 13. Подвеска

Модель



1.5TCI



2.0

Передняя подвеска



Независимая подвеска типа «Макферсон», витые пружины, двойные

амортизаторы, стабилизатор поперечной устойчивости

Задняя подвеска



Многорычажная независимая подвеска, витые пружины, двойные

амортизаторы, стабилизатор поперечной устойчивости





441

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Рулевое управление



Данные о типах рулевого управления приведены в таблице 14.

Таблица 14. Рулевое управление

Модель



1.5TCI



2.0

Диаметр рулевого колеса (мм)



374,5

Тип усилителя рулевого управления



Гидравлический /

электрический



Гидравлический /

электрический

Тип рулевого механизма



Реечный

Рабочая жидкость



Тип рабочей жидкости:

ATF III, уровень

жидкости должен

находиться между

метками MAX и MIN



Тип рабочей жидкости:

ATF III, уровень

жидкости должен

находиться между

метками MAX и MIN

Тип рулевой колонки



Регулируемая, травмобезопасная

Диапазон регулировок

рулевого колеса



По наклону (мм)



34

По вылету (мм)



Предельные

параметры рулевого

управления



Максимальный угол

поворота управляемых

колес влево



38,68°

Количество оборотов

рулевого колеса влево



1,5 оборота

Максимальный угол

поворота управляемых

колес вправо



38,68°

Количество оборотов

рулевого колеса

вправо



1,5 оборота





Тормозная система



Характеристики тормозной системы приведены в таблице 15.

Таблица 15. Тормозная система

Модель



1.5TCI

2.0

Тормозная система



Передние колеса



Дисковые тормозные механизмы

Задние колеса



Дисковые тормозные механизмы

Тормозной усилитель



Вакуумный тормозной усилитель

Стояночный тормоз



Механический (тросовый) привод к барабанным

тормозным механизмам задних колёс

Тормозная жидкость



Тип рабочей жидкости: DOT-4, уровень

жидкости должен находиться между метками

MAX и MIN



442

Раздел 9. Технические характеристики автомобиля







Регулировка углов установки колес



Данные об углах установки колес приведены в таблице 16.

Таблица 16. Углы установки колес (без нагрузки)

Позиция



Параметры



Модель



1.5TCI

2.0

Передние колеса



Развал



-0°25' ± 45'

Продольный наклон оси

поворота колеса



4°14' ± 60'

Поперечный наклон оси

поворота колеса



11°30' ± 60'

Схождение



0°5' ± 5' (с одной стороны)

Задние колеса



Развал



-0°42' ± 30'

Схождение



0°5' ± 10' (с одной стороны)





Колеса и шины



Данные  о размерности  колес,  давлении  воздуха  в шинах  и моменте  затяжки
колесных болтов приведены в таблице 17.

Таблица 17. Размерность колес, давление воздуха в шинах и момент затяжки колесных болтов

Модель



1.5TCI

2.0

Размер шин



225/60R18, 225/55R19

Размер колесных дисков



18 × 6½J/19 × 7J

Давление воздуха

в холодных шинах (кПа)

(без нагрузки)



Передние колеса



230

Задние колеса



230

Шина запасного колеса



420

Момент затяжки колесных болтов



130 ± 10 Н∙м





443

Раздел 9. Технические характеристики автомобиля







ТЕ
Х

Н

И

Ч

Е

С

К

И

Е



ХАРА

К

Т

Е

РИ
С

Т

И

К

И



АВТ

О

М

О

Б

И

Л

Я





Заправочные объемы



Данные  о заправочных  объемах  и типах  рабочих  жидкостей  приведены
в таблице 18.

Таблица 18. Тип и заправочный объем жидкости

Название



Заправочный

объем (л)



Марка / тип



Масло коробки

передач



QR019CHA



8,0 ± 0,2 л



ATF SP-III

621MHA



2,5 ± 0,1 л



GL-4, 75W-90

625DHA



1,2 ± 0,1 л



Liqui Moly Top Tec MTF 5100 75W

Жидкость омывателей стекол



2 л



Чистящее средство и вода,

1:20 (пропорция)





Аккумуляторная батарея



Данные о типе аккумуляторной батареи приведены в таблице 19.

Таблица 19. Аккумуляторная батарея

Модель



1.5TCI



2.0



Тип аккумуляторной

батареи





12

 В

, 70

 А·ч,

 720A / 12

 В

, 60

 А·ч

, 480A





















содержание      ..     11      12      13
