В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

227

ВНИМАНИЕ

Не следует продолжать движение с поврежденным колесом. В противном случае
при

движении

даже

на

небольшое

расстояние

произойдет

необратимое

повреждение шины.

ПРОЧИТАЙТЕ

Автомобиль

оснащен

полноразмерными

шинами

или

неполноразмерными

шинами,метод замены для двух типов шин одинаков.

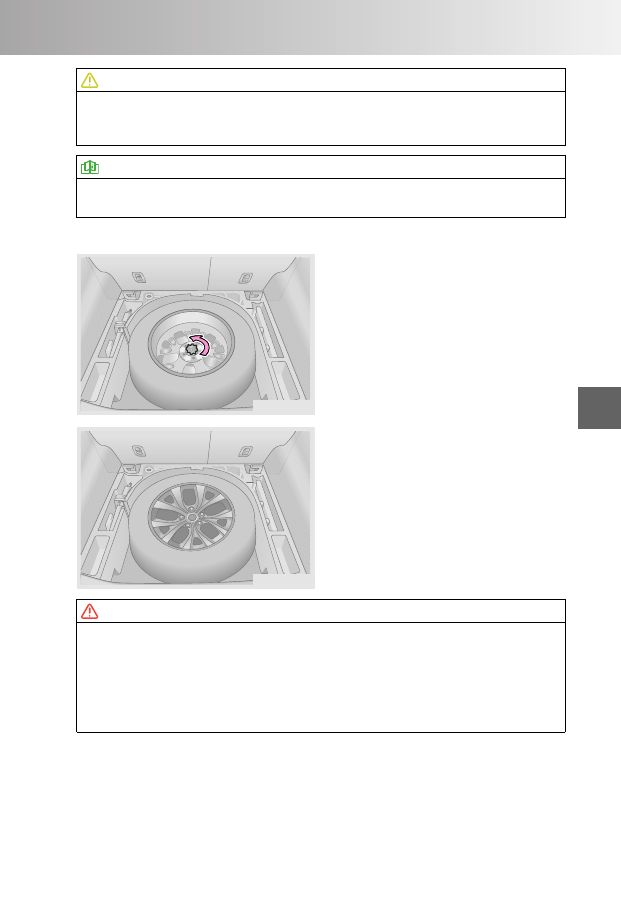

2. Достаньте запасное колесо.

OMT1E-5080

(тип A)

Шаг

1.

Откройте

дверь

багажного

отделения,

поднимите

ковровое

покрытие пола багажного отделения и
извлеките комплект инструмента.

Шаг 2. Отворачивайте ключом болт
крепления запасного колеса против
часовой стрелки. Достаньте запасное
колесо.

OMT1E-5085

(тип B)

для некоторых типов машин, запасная
шина находится на переднем плане
вверх. извлечение запасного колеса из
багажника. Пожалуйста, обратитесь к
фактическим машинам.

ОПАСНОСТЬ

В зависимости от исполнения автомобиль может быть оснащен блоком
аккумуляторных батарей общим напряжением 48 В, который расположен под
полом

багажного

отделения.

Снятие

и

замена

этого

блока

должны

осуществляться только специалистами сервисной станции официального дилера
Chery. В случае неисправности, при первой же возможности обратитесь на
сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

228

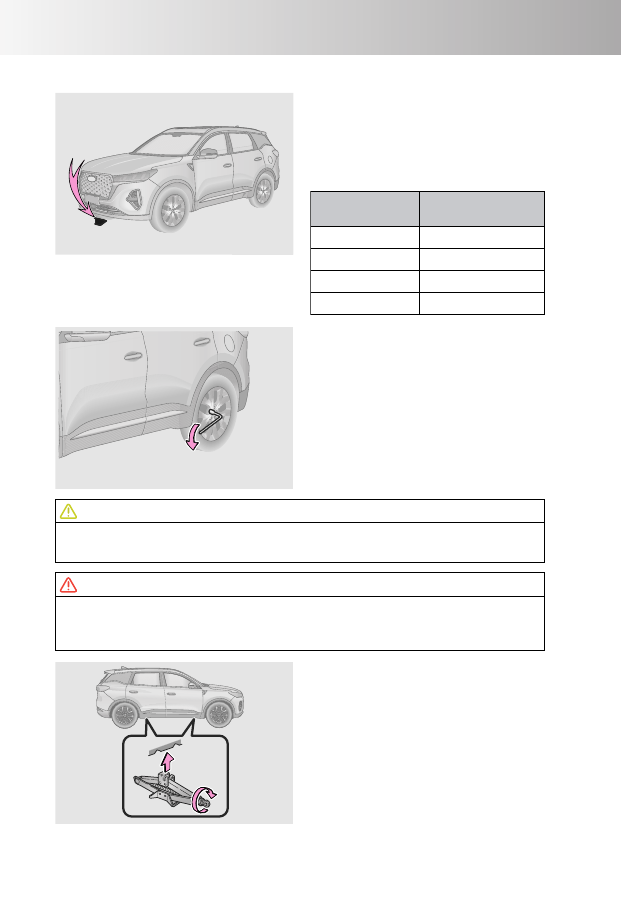

3. Снимите поврежденное колесо.

OMT1E-5090

Шаг

1.

При

подъеме

автомобиля

домкратом

следует

установить

противооткатные упоры перед колесом,
находящимся

по

диагонали

от

поврежденного колеса, чтобы избежать
самопроизвольного

движения

автомобиля.

Поврежденное

колесо

Переднее левое

колесо

Позади заднего

правого колеса

Переднее правое

колесо

Позади заднего

левого колеса

Заднее левое

колесо

Позади переднего

правого колеса

Заднее правое

колесо

Позади переднего

левого колеса

Положение

противооткатного

упора

OMT1E-5100

Шаг 2. Ослабьте затяжку всех колесных
болтов поврежденного колеса, вращая
их против часовой стрелки баллонным
ключом. Для развития максимального
момента

при отворачивании болтов

баллонный ключ следует надеть на
головку болта так, чтобы ручка ключа
находилась с левой стороны, затем
взяться за конец ручки ключа и нажать
на нее.

ВНИМАНИЕ

При отворачивании болтов баллонным ключом не допускайте соскальзывания
ключа с головки болта. В противном случае вы можете повредить колесный болт.

ОПАСНОСТЬ

Не отворачивайте болты полностью на данном этапе. В противном случае под
тяжестью

автомобиля

колесо

может

упасть,

что

может

стать

причиной

травмирования людей.

OMT1E-5110

Шаг

3.

Установите

домкрат

на

горизонтальной площадке с твердым
покрытием и убедитесь, что углубление
на головке домкрата точно совпадает с
опорной

площадкой

на

кузове

автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

229

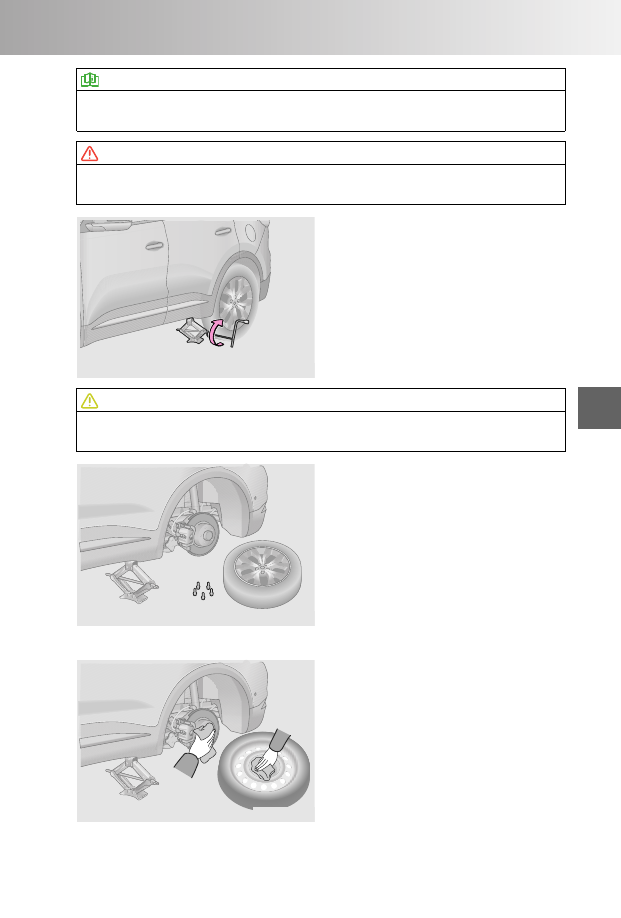

ПРОЧИТАЙТЕ

• Максимальная нагрузка на домкрат: 1200 кг.

• Поднимите автомобиль на высоту, достаточную для того, чтобы снять колесо.

ОПАСНОСТЬ

Когда автомобиль поднят домкратом, во избежание травмирования людей
следите за тем, чтобы ничьи части тела не оказались под кузовом.

OMT1E-5120

Шаг 4. Как только головка домкрата
коснется опорной площадки на кузове,
установите

рукоятку

домкрата

на

домкрат, вставьте баллонный ключ в
рукоятку домкрата, затем вращайте
баллонный ключ по часовой стрелке,
чтобы поднять автомобиль.

ВНИМАНИЕ

Кладите снятое колесо на землю выпуклой поверхностью вверх, чтобы не
поцарапать его.

OMT1E-5130

Шаг 5. Отверните колесные болты,
вращая баллонный ключ против часовой
стрелки,

и

снимите

поврежденное

колесо.

4. Установка запасного колеса.

OMT1E-5140

Шаг

1.

Перед

установкой

колеса

удалите все загрязнения с привалочных
поверхностей

колесного

диска

и

ступицы. Установите запасное колесо
на ступицу и убедитесь, что колесный
диск хорошо прилегает к ступице.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

230

ПРОЧИТАЙТЕ

После установки малоразмерного запасного колес включается сигнализация
системы ESP. Через 1 км после установки замены малоразмерного запасного
колеса на полноразмерное данная сигнализация выключится.

OMT1E-5150

Шаг 2. Сначала заверните колесные
болты от руки, вращая их по часовой
стрелке. Затем установите запасное
колесо

в

правильное

положение

и

предварительно затяните все болты с
помощью баллонного ключа.

ВНИМАНИЕ

Запрещается наносить смазку на резьбовую часть болтов.

OMT1E-5160

Шаг

3.

Убедитесь,

что

рядом

с

автомобилем нет посторонних лиц. Для
того

чтобы

опустить

автомобиль,

вращайте

баллонный

ключ,

вставленный

в

рукоятку

домкрата,

против часовой стрелки.

OMT1E-5170

1

2

3

4

5

Шаг 4. Затяните болты баллонным
ключом

в

последовательности,

показанной

на

рисунке.

Повторите

данную процедуру 2 или 3 раза для
надежной затяжки болтов.

Шаг 5. Уложите на место поврежденное
колесо,

домкрат,

знак

аварийной

остановки и весь инструмент.

Шаг 6. Если давление воздуха в шине
низкое,

двигайтесь

с

небольшой

скоростью

к

ближайшей

сервисной

станции официального дилера Chery,
чтобы довести давление воздуха в шине
до нормы.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

231

ОПАСНОСТЬ

• Скорость движения с установленным малоразмерным запасным колесом не

должна превышать 80 км/ч.

• Малоразмерное запасное колесо нельзя использовать длительное время.

Момент затяжки колесных болтов после установки малоразмерного запасного
колеса должен составлять 130 ± 10 Н·м. Двигайтесь с небольшой скоростью к
ближайшей сервисной станции официального дилера Chery (рекомендуемое
расстояние не должно превышать 80 км) для замены малоразмерного
запасного колеса на полноразмерное колесо. Несоблюдение этого требования
может привести к отворачиванию колесных болтов.

• При движении с не полноразмерным запасным колесом автомобиль становится

ниже по сравнению со стандартными шинами. Будьте осторожны при движении
по неровному дорожному покрытию.

• Запасное колесо предназначено только для экстренного использования и

должно использоваться только в течение очень короткого периода времени.
Никогда не используйте его для дальних поездок или в течение длительного
периода времени.

• Помните, что прилагаемое запасное колесо специально разработано для

использования с Вашим автомобилем. Не используйте свое запасное колесо на
другом транспортном средстве.

• Не используйте более одного запасного колеса одновременно.

• Замените запасное колесо на стандартное как можно скорее.

• Избегайте резкого ускорения, резкого поворота рулевым колесом, резкого

торможения и переключений передач, которые приводят к резкому торможению
двигателем.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

232

Перегрев охлаждающей жидкости двигателя

Если во время движения автомобиля произошел перегрев охлаждающей жидкости
двигателя, на что указывает нахождение указателя температуры охлаждающей

жидкости двигателя у метки «Н» или включение красного сигнализатора "

" на

приборной панели, необходимо покинуть проезжую часть и остановить автомобиль
в безопасном месте.

OMT1E-5180

Шаг

1.

Остановите

автомобиль

на

горизонтальной площадке с твердым
покрытием.

Шаг 2. Включите стояночный тормоз и
переведите селектор в положение P (-
стоянка) (автомобиль с автоматической
коробкой

передач)

или

переведите

рычаг

переключения

передач

в

положение N (нейтраль) (автомобиль с
механической коробкой передач).

Шаг 3. Если вы использовали систему
кондиционирования

воздуха,

выключите

ее.

Вода,

капающая

из

трубки

системы

кондиционирования

воздуха, признаком неисправности не
является.

Шаг

4.

Дав

двигателю

поработать

несколько минут на холостых оборотах,
переведите

выключатель

пуска

двигателя в положение OFF и включите
аварийную световую сигнализацию.

Шаг 5. Прежде чем открыть капот, убедитесь, что из моторного отсека не выходит
охлаждающая жидкость или пар. В противном случае вы можете получить ожоги.

Шаг 6. Если уровень охлаждающей жидкости опустился ниже нормы, обратитесь на
сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

ВНИМАНИЕ

• Если двигатель часто перегревается, обратитесь на сервисную станцию

официального дилера Chery для проверки и ремонта автомобиля.

• При низком уровне охлаждающей жидкости вы можете довести его до нормы,

долив в расширительный бачок радиатора обычную воду. Однако после этого
вы должны при первой же возможности обратиться на сервисную станцию
официального дилера Chery для замены охлаждающей жидкости.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

233

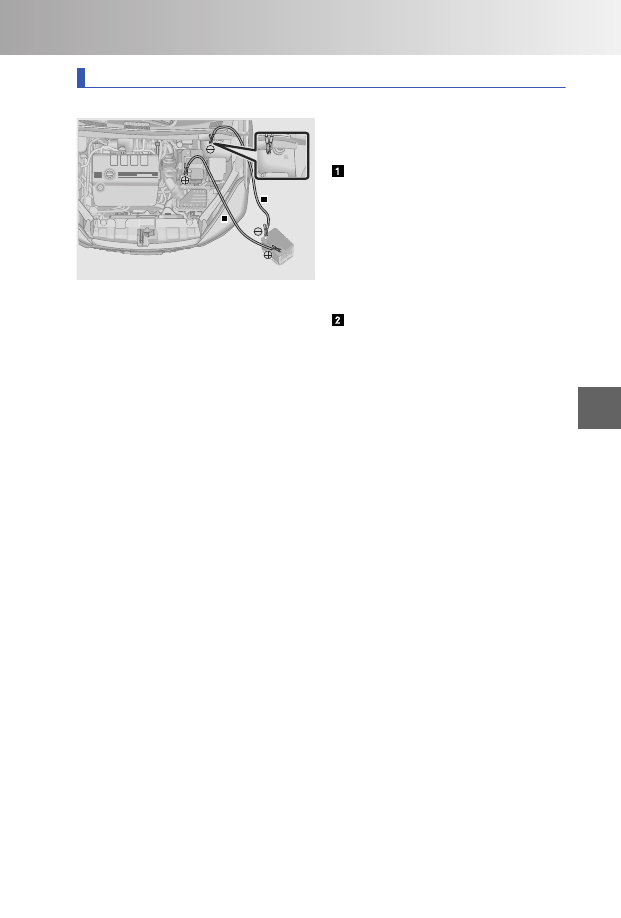

Действия при разряде аккумуляторной батареи

П

Пуус

скк д

двви

игга

атте

ел

ля

я о

отт ввн

не

еш

шн

не

ей

й а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT1E-5190

2

1

Шаг 1. Установите выключатель пуска
двигателя

в

положение

OFF

и

присоедините пусковые провода.

Присоедините один зажим
«положительного»

(+)

пускового

провода

к

«положительному»

(+)

полюсному

выводу

разряженной

аккумуляторной

батареи.

Другой

зажим

«положительного»

(+)

пускового провода присоедините к
«положительному»

(+)

полюсному

выводу

внешней

аккумуляторной

батареи.

Присоедините один зажим
«отрицательного»

(–)

пускового

провода

к

«отрицательному»

(–)

выводу

внешней

аккумуляторной

батареи.

Другой

зажим

«отрицательного»

(–)

пускового

провода

присоедините

к

неокрашенной

детали

двигателя

автомобиля

с

разряженной

аккумуляторной батареей.

Шаг 2. Если двигатель автомобиля-донора заглушен, следует запустить его, легко
нажать педаль акселератора и приблизительно 5 минут поддерживать повышенные
обороты

двигателя

автомобиля-донора,

чтобы

разряженная

аккумуляторная

батарея вашего автомобиля немного зарядилась.

Шаг 3. Если попытка пуска двигателя автомобиля с разряженной аккумуляторной
батареей не удалась, убедитесь в хорошем контакте зажимов на пусковых проводах
и повторите попытку пуска двигателя. Если двигатель все равно не запускается,
зарядите разряженную аккумуляторную батарею.

Шаг 4. После успешного пуска двигателя отсоедините пусковые провода в
последовательности, обратной присоединению (сначала «отрицательный» (–)
провод, а затем «положительный» (+) провод.

Примечание: в качестве внешней аккумуляторной батареи для пуска двигателя
можно использовать только стандартную аккумуляторную батарею напряжением 12
В.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

234

ВНИМАНИЕ

• Если аккумуляторная батарея часто разряжается, при первой же возможности

обратитесь на сервисную станцию официального дилера Chery для проверки и
ремонта автомобиля.

• Не соединяйте «отрицательный» (–) вывод внешней аккумуляторной батареи

напрямую с «отрицательным» (–) выводом разряженной аккумуляторной
батареи.

• Напряжение внешней аккумуляторной батареи должно находиться в интервале

от 12 до 13 В. Не приступайте к пуску двигателя от внешней аккумуляторной
батареи, пока не убедитесь в том, что ее напряжение соответствует норме.

• При присоединении пусковых проводов убедитесь в том, что они не касаются

вращающихся деталей в моторном отсеке (вентилятора, ремней навесных
агрегатов и т. п.).

• Следите за тем, чтобы пусковые провода были присоединены правильно, а

между их зажимами было достаточное расстояние. Не допускайте контакта
зажимов пусковых проводов друг с другом или с металлическими деталями
автомобиля.

• Перед выключением питания автомобиля или его запиранием убедитесь, что

потребители электрической энергии выключены, иначе потом могут возникнуть
проблемы с пуском двигателя из-за разряда аккумуляторной батареи.

ОПАСНОСТЬ

• Используйте только специальные пусковые провода.

• Не курите возле аккумуляторной батареи, не пользуйтесь рядом с ней спичками

или зажигалками, не подносите к ней открытое пламя.

• Если вы не уверены в своей способности самостоятельно выполнить описанную

здесь процедуру, компания Chery настоятельно рекомендует вам обратиться за
помощью к квалифицированному механику или на сервисную станцию
официального дилера Chery.

З

За

ам

ме

ен

на

а а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT1E-5200

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Открывание капота.

Шаг

3.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг

4.

Отсоедините

провод

от

«положительного»

(+)

полюсного

вывода аккумуляторной батареи.

Шаг 5. Снимите прижимную планку,
затем

снимите

аккумуляторную

батарею.

Шаг 6. Параметры новой аккумуляторной батареи должны соответствовать
параметрам заменяемой батареи.

Шаг 7. Установите и подключите аккумуляторную батарею в последовательности,
обратной снятию.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

235

Примечание:

Ваш

автомобиль

оснащен

необслуживаемой

аккумуляторной

батареей. Параметры новой аккумуляторной батареи должны соответствовать
параметрам

заменяемой

батареи.

Для

замены

аккумуляторной

батареи

рекомендуется обращаться на сервисную станцию официального дилера Chery.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отработавшая аккумуляторная батарея содержит серную кислоту. Она ядовита и
представляет коррозионную опасность. Утилизируйте аккумуляторную батарею в
соответствии с местным законодательством по защите окружающей среды.

ВНИМАНИЕ

Будьте осторожны, не касайтесь металлическим инструментом одновременно
обоих полюсных выводов аккумуляторной батареи. Не держитесь одновременно
за «положительный» (+) вывод аккумуляторной батареи и за кузов автомобиля.

ОПАСНОСТЬ

• Храните аккумуляторную батарею в месте, недоступном для детей.

• Не курите возле аккумуляторной батареи, не пользуйтесь рядом с ней спичками

или зажигалками, не подносите к ней открытое пламя.

• Аккумуляторная батарея содержит серную кислоту, которая ядовита и

представляет коррозионную опасность, поэтому при работе с аккумуляторной
батареей

носите

защитные

очки

и

перчатки.

Не

наклоняйте

и

не

переворачивайте аккумуляторную батарею.

• Если электролит попал на открытые участки тела или одежду, нейтрализуйте его

с помощью щелочной воды (мыла) и смойте чистой водой. При необходимости
незамедлительно обратитесь за медицинской помощью.

• Блок аккумуляторных батарей общим напряжением 48 В (для некоторых

вариантов

исполнения

автомобиля)

расположен

под

полом

багажного

отделения. Снятие и замена этого блока должны осуществляться только
специалистами сервисной станции официального дилера Chery. В случае
неисправности, при первой же возможности обратитесь на сервисную станцию
официального дилера Chery для проверки и ремонта автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

236

Если двигатель не запускается

Если двигатель не запускается, убедитесь, что ваши действия соответствуют
правильной процедуре пуска и что в топливном баке достаточно топлива.

■ Коленчатый вал двигателя не вращается или вращается с низкой частотой

Шаг 1. Убедитесь, что клеммы на полюсных выводах аккумуляторной батареи чисты
и надежно затянуты.

Шаг 2. Если клеммы на полюсных выводах аккумуляторной батареи чисты и
надежно затянуты, включите фары. Если фары горят тускло, это означает, что
аккумуляторная батарея разряжена. В этом случае можно попробовать запустить
двигатель с помощью внешней аккумуляторной батареи.

Шаг 3. Если двигатель не запустится и после этой попытки, при первой же
возможности обратитесь на сервисную станцию официального дилера Chery для
проверки и ремонта автомобиля.

■ Коленчатый вал двигателя вращается с нормальной частотой, но двигатель не
запускается

Шаг 1. Переведите выключатель пуска двигателя в положение OFF или ACC и
повторите попытку пуска двигателя

Шаг 2. Если двигатель не запускается, это может указывать на то, что свечи
зажигания залиты бензином из-за многократных попыток пуска. Установите
выключатель пуска двигателя в положение OFF и через несколько минут
предпримите еще одну попытку пуска двигателя.

Шаг 3. Если двигатель не запустится и после этой попытки, при первой же
возможности обратитесь на сервисную станцию официального дилера Chery для
проверки и ремонта автомобиля.

ВНИМАНИЕ

• Во избежание выхода стартера из строя не держите его включенным дольше 15

секунд.

• Если двигатель становится трудно запустить или он часто глохнет, при первой

же возможности обратитесь на сервисную станцию официального дилера Chery
для проверки или ремонта автомобиля.

6-3. Буксировка

Буксировка вашего автомобиля

Буксировка автомобиля должна осуществляться с соблюдением действующих в
вашей местности правил и норм.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза описано разделе «Тормозная система») и
переведите селектор/рычаг переключения передач в положение N (нейтраль).

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

237

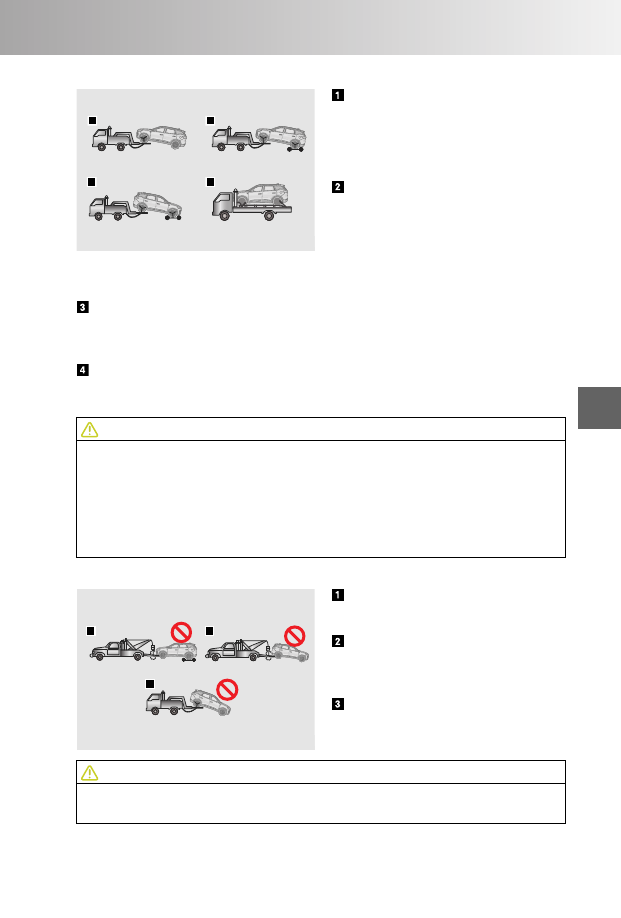

П

Пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT1E-5210

1

2

4

3

Для переднеприводных
автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля.

Убедитесь,

что

буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

Для передне-, задне- и
полноприводных

автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля

и

установкой

задних

колес

на

подкатную тележку. Убедитесь, что
буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

Для передне-, задне- и полноприводных автомобилей: буксировка с
вывешиванием задних колес автомобиля и установкой передних колес на
подкатную

тележку.

Убедитесь,

что

буксируемый

автомобиль

надежно

зафиксирован на эвакуаторе.

Для передне-, задне- и полноприводных автомобилей: перевозка с полной
погрузкой на эвакуатор. Убедитесь, что буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

ВНИМАНИЕ

• Полноприводные автомобили следует перевозить с полной погрузкой на

эвакуатор.

• Полная погрузка на эвакуатор также необходима, если у автомобиля

повреждены колеса или мосты.

• Обеспечьте достаточное расстояние между кузовом (рядом с невывешенными

колесами) и опорной поверхностью. В противном случае бампер и днище
буксируемого автомобиля будут повреждены во время буксировки.

Н

Не

еп

пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT1E-5220

3

1

2

Буксировка эвакуатором с тросовым
подъемником за

переднюю часть

автомобиля.

Буксировка эвакуатором с тросовым
подъемником

за

заднюю

часть

автомобиля

при

опоре

передних

колес на дорогу.

Буксировка эвакуатором с
вывешиванием

задних

колес

при

опоре передних колес на дорогу.

ВНИМАНИЕ

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю,
так и за заднюю часть автомобиля. Это приведет к повреждению кузова.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

238

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора автомобиль можно некоторое время
буксировать с помощью троса, цепи или жесткой сцепки, закрепив их в буксирной
проушине. Такой способ буксировки допускается лишь на дорогах с твердым
покрытием при низкой скорости движения и на небольшое расстояние.

В этом случае водитель должен находиться в буксируемом автомобиле и управлять
рулевым

колесом

и

педалью

тормоза.

Убедитесь

в

исправности

колес,

трансмиссии, мостов, рулевого управления и тормозной системы автомобиля.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза описано в разделе «Тормозная система»),
переведите селектор в положение N (нейтраль) и установите выключатель пуска
двигателя в положение ACC или ON.

ВНИМАНИЕ

• Запрещается длительная буксировка автомобиля.

• Никогда не буксируйте другой автомобиль, если он тяжелее вашего, иначе ваш

автомобиль может получить повреждения.

• Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

• Водитель буксирующего и водитель буксируемого автомобиля должны знать

правила буксировки. В противном случае буксировка запрещена.

• Во избежание повреждения автомобиля не буксируйте его со смещением.

• При неработающем двигателе вакуумный усилитель тормозной системы и

усилитель рулевого управления не функционируют. Поэтому управление
рулевым колесом и пользование педалью тормоза потребуют большего усилия,
чем обычно. При буксировке соблюдайте повышенную осторожность.

• При необходимости буксировки автомобиля с автоматической коробкой

передач обратитесь за помощью на сервисную станцию официального дилера
Chery или в компанию, специализирующуюся на эвакуации автомобилей.

• Если буксируемый автомобиль передвигается с трудом, не продолжайте

буксировку

во

избежание

дополнительного

повреждения

автомобиля.

Обратитесь за помощью на сервисную станцию официального дилера Chery или
в компанию, специализирующуюся на эвакуации автомобилей.

ОПАСНОСТЬ

• Во избежание травм в буксируемом автомобиле не должно быть никого, кроме

водителя.

• При буксировке автомобиля избегайте резкого трогания с места или

непредсказуемых маневров, которые могут привести к избыточной нагрузке на
буксирную проушину, трос, цепь или жесткую сцепку. Буксирная проушина,
трос, цепь или жесткая сцепка могут разрушиться, став причиной тяжелых
травм или повреждений.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

239

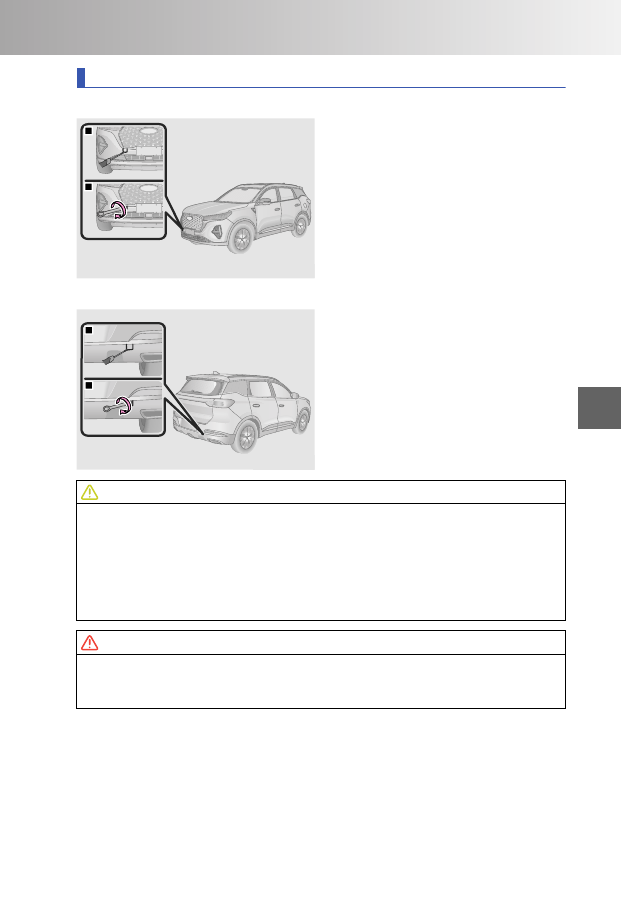

Установка буксирной проушины

П

Пе

ер

ре

ед

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

OMT1E-5230

1

2

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

передней

буксирной

проушины.

Шаг 2. Вставьте буксирную проушину в
специальное отверстие и вверните ее
по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

З

За

ад

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

OMT1E-5240

HY

BR

ID

TIGGO

7

1

2

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

задней

буксирной

проушины.

Шаг 2. Вставьте буксирную проушину в
специальное отверстие и вверните ее
по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

ВНИМАНИЕ

• Используйте

только

буксирную

проушину,

которой

укомплектован

ваш

автомобиль. В противном случае вы можете повредить его.

• Буксирующий автомобиль должен двигаться медленно и с равномерной

скоростью.

Чрезмерное

натяжение

буксирного

троса

может

нанести

повреждение автомобилю.

• Буксирный трос или жесткую сцепку можно присоединять только к буксирной

проушине.

ОПАСНОСТЬ

Убедитесь в том, что буксирная проушина надежно затянута. Если проушина
отвернется во время буксировки, это может привести к дорожно-транспортному
происшествию, тяжелому травмированию или гибели людей.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

240

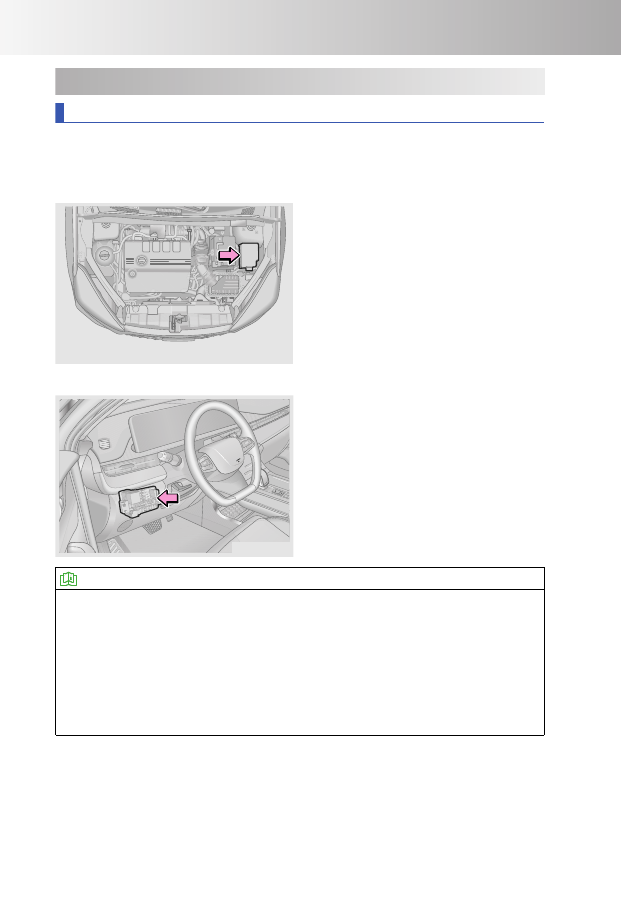

6-4. Предохранители

Блок предохранителей

Предохранители служат для защиты электрических цепей и устройств от
перегрузки. Если не работает какой-либо электрический прибор, скорее всего,
перегорел соответствующий предохранитель.

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й в

в м

мо

отто

ор

рн

но

ом

м о

оттс

се

екке

е

OMT1E-5250

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг

3.

Снимите

крышку

блока

предохранителей в моторном отсеке
для

проверки

или

замены

предохранителей.

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й и

и р

ре

ел

ле

е в

в п

пе

ер

ре

ед

дн

не

ей

й п

па

ан

не

ел

ли

и

OMT1E-5260

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг 3. Снимите декоративную накладку
в

левой

нижней

части

панели

управления для проверки или замены
предохранителей.

ПРОЧИТАЙТЕ

• Проверьте предохранители, вызывающие у вас подозрение, по схеме,

нанесенной на внутреннюю сторону крышки блока.

• Во избежание повреждения электрической системы содержите блок плавких

предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через
открытую крышку.

• Во избежание повреждения автомобиля проявляйте осторожность при снятии и

установке левой нижней декоративной накладки панели управления. При
необходимости обратитесь для этого на сервисную станцию официального
дилера Chery.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

241

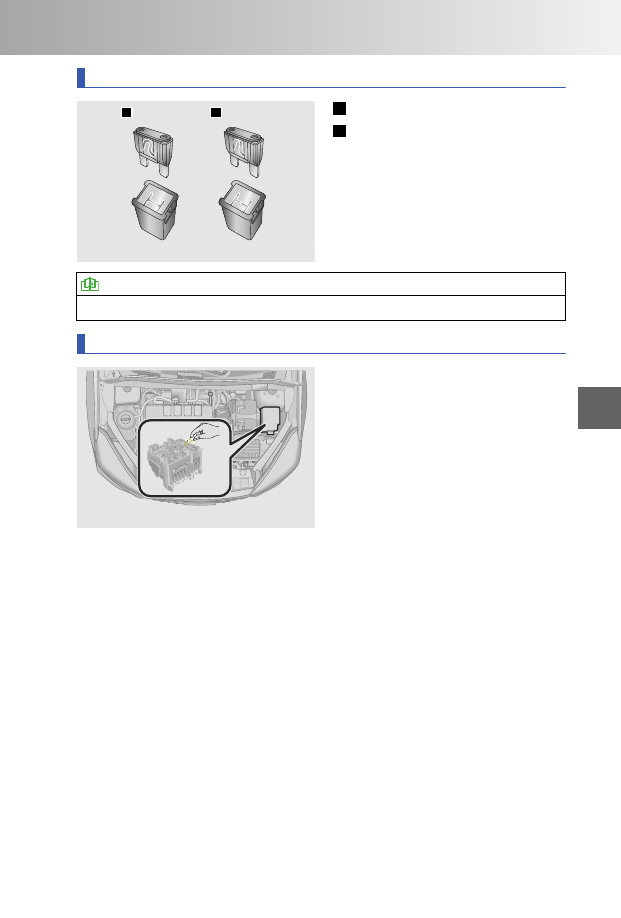

Проверка предохранителей

OMT1E-5270

Исправный

Перегоревший

B

A

B

A

Исправный предохранитель.

B

Перегоревший предохранитель.

ПРОЧИТАЙТЕ

Если предохранитель перегорел, его следует заменить.

Замена предохранителей

OMT1E-5280

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Проверьте

предохранители,

вызывающие у вас подозрение, по
схеме,

нанесенной

на

внутреннюю

сторону крышки блока.

Шаг 3. Для извлечения предохранителя
воспользуйтесь

специальным

пинцетом.

Шаг

4.

Проверьте

исправность

предохранителя. Если вы не уверены,
исправен ли предохранитель, замените
его

заведомо

исправным

предохранителем того же номинала.
Номинал предохранителей указан на
самом предохранителе и на крышке
блока предохранителей.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

242

6-5. Если вам нужна помощь

Удовлетворенность обслуживанием

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам вы-
сококачественные изделия и услуги. Для нас очень важно, чтобы вы были довольны
своим автомобилем. При возникновении проблем при техническом обслуживании
автомобиля рекомендуется предпринять следующие действия:

• Обсудить проблему с консультантом по обслуживанию вашей сервисной станции

официального дилера Chery. Персонал сервисной станции официального дилера
обладает профессиональными знаниями, что позволяет быстро решать возника-
ющие проблемы.

• Если решить проблему не удается, обращайтесь к руководителю отдела техниче-

ского обслуживания. Он найдет оптимальное решение.

• Если сервисная станция не смогла решить вашу проблему, обращайтесь в Отдел

послепродажного обслуживания «АО ЧЕРИ АВТОМОБИЛИ РУС».

Услуги, предоставляемые сервисной станцией официального дилера
Chery

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок

службы

автомобиля.

Компания

Chery

Automobile

Co.,

Ltd.

является

единственным

по-

ставщиком

запасных

частей

для

сервисных

станций

официальных дилеров Chery во всем

мире. Поэтому

используйте только

оригинальные запасные части, доступные на сервисных станциях официальных
дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять техниче-
ское обслуживание и ремонт автомобилей Chery. При обращении на станцию
техни-

ческого

обслуживания

официального

дилера

для

проведения

соответствующих работ помните, что специалисты станции прошли обучение в
компании

Chery

Automobile

Co.,

Ltd.

и

что

станция

располагает

всеми

необходимыми оригинальными запасными частями.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

243

7-1. Ремонт и техническое

обслуживание

Ремонт и техническое
обслуживание................ 244

Услуги,
предоставляемые
сервисной станцией
официального дилера
Chery ............................. 244

Проверка исправности
автомобиля ................... 245

7-2. Плановое

техническое обслуживание

Плановое техническое
обслуживание................ 246

Проверка уровня
моторного масла ........... 247

Проверка уровня
рабочей жидкости
коробки передач............ 248

Проверка уровня
тормозной жидкости...... 248

Проверка уровня
охлаждающей
жидкости ....................... 249

Проверка радиатора и
конденсатора
кондиционера................ 250

Проверка ремня привода
навесных агрегатов ....... 250

Проверка шин................ 251

Перестановка колес....... 253

Проверка
аккумуляторной
батареи ......................... 253

Проверка фильтра
системы
кондиционирования
воздуха ......................... 253

Проверка уровня
жидкости омывателя
ветрового стекла ........... 253

Проверка щеток
стеклоочистителей ........ 254

7-3. Плановое

техническое обслуживание

Информация о первом
техническом
обслуживании ............... 256

Регламент
технического
обслуживания................ 257

Технические данные ...... 263

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

244

7-1. Ремонт и техническое обслуживание

Ремонт и техническое обслуживание

Существует два вида работ по ремонту и техническому обслуживанию: текущие
работы, которые владелец автомобиля может выполнить самостоятельно, и
плановые проверки и техническое обслуживание, для выполнения которых
владельцу следует обратиться на сервисную станцию официального дилера Chery.

Подробнее о плановых проверках и техническом обслуживании рассказано в
разделе «Плановое техническое обслуживание» ниже в этой главе. Данные
операции позволяют заблаговременно выявлять потенциальные опасности и
устранять неисправности. Регулярное техническое обслуживание автомобиля очень
важно. Строго соблюдайте регламент технического обслуживания, приведенный в
настоящем Руководстве. Это гарантирует оптимальные характеристики вашего
автомобиля, его исправную работу и позволяет продлить срок его службы.

Во

избежание

поломки

автомобиля

используйте

только

рекомендованные

компанией Chery эксплуатационные жидкости.

Услуги, предоставляемые сервисной станцией официального дилера
Chery

С

Се

ер

рв

ви

ис

сн

на

ая

я с

стта

ан

нц

ци

ия

я о

оф

фи

иц

ци

иа

ал

лььн

но

огго

о д

ди

ил

ле

ер

ра

а C

Ch

he

erryy

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок

службы

автомобиля.

Компания

Chery

Automobile

Co.,

Ltd.

является

единственным поставщиком запасных частей для сервисных станций официальных
дилеров Chery во всем мире. Поэтому используйте только оригинальные запасные
части, доступные на сервисных станциях официальных дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять
техническое обслуживание и ремонт автомобилей Chery. При обращении на
станцию технического обслуживания официального дилера для проведения
соответствующих работ помните, что специалисты станции прошли обучение в
компании

Chery

Automobile

Co.,

Ltd.

и

что

станция

располагает

всеми

необходимыми оригинальными запасными частями.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, жидкости гидроусилителя рулевого управления (для
некоторых вариантов исполнения автомобиля), отслуживших свой ресурс
аккумуляторных батарей и шин обращайтесь в специализированные организации
по утилизации отходов. Запрещается утилизировать их в систему сбора бытового
мусора или канализацию.

О

Ор

ргга

ан

ни

изза

ац

ци

ия

я тте

еххн

ни

ичче

ес

скко

огго

о о

об

бс

сл

лууж

жи

ивва

ан

ни

ия

я

При обращении на сервисную станцию официального дилера Chery нужно иметь
при себе необходимые документы. Не все работы, которые должны быть
выполнены, могут покрываться гарантией. Обсудите дополнительные расходы с
консультантом по обслуживанию. Бережно храните сервисную книжку автомобиля.
Она может помочь в устранении неисправностей.

Подготовьте письменный перечень неисправностей автомобиля или конкретных
работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или была выполнена работа, которая не зафиксирована в журнале

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

245

технического обслуживания, обязательно сообщите об этом консультанту по
обслуживанию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

Проверка исправности автомобиля

Проводите проверку исправности автомобиля перед каждой поездкой. Это
обеспечит безопасность эксплуатации автомобиля и удовольствие от управления
им.

ОПАСНОСТЬ

Во время проведения проверки двигатель должен быть заглушен.

Ежедневная проверка

Осмотрите лакокрасочное покрытие на отсутствие царапин, обесцвечивания и
сколов, проверьте затяжку колесных болтов и их наличие, убедитесь в отсутствии
течи эксплуатационных жидкостей/масел и в отсутствии повреждений дверей,
капота, двери багажного отделения и стекол.

Проверьте уровни моторного масла, тормозной жидкости, охлаждающей
жидкости, жидкости усилителя рулевого управления (для некоторых вариантов
исполнения автомобиля) и жидкости омывателя и долейте соответствующую
жидкость при необходимости.

Проверьте давление в холодных шинах и их состояние (уровень износа,
отсутствие грыж, трещин, механических повреждений и т. д.). Проверьте
состояние запасного колеса.

Убедитесь в том, что запорные скобы ремней надежно фиксируются замками.
Убедитесь, что ленты ремней не изношены или не повреждены.

Проверьте исправность приборов освещения и световой сигнализации.

Проверьте исправность сигнализаторов и индикаторов на приборной панели.

Ежемесячная проверка

Вымойте кузов автомобиля, очистите моторный отсек (удалите грязь из
радиатора и конденсатора, потеки масла с двигателя), почистите салон
автомобиля и багажное отделение.

Проверьте соединения, трубки, шланги и бачки на герметичность. Проверьте
состояние проводов и затяжку клемм аккумуляторной батареи, убедитесь в
отсутствии на них следов коррозии. Осмотрите электрическую проводку на
отсутствие повреждений, плохого контакта в разъемах и обрывов проводов.
Убедитесь в отсутствии течи эксплуатационных жидкостей/масел.

Проверьте работоспособность системы кондиционирования воздуха.

Проверьте работоспособность стояночного тормоза.

Проверьте наличие запасных предохранителей и комплекта инструментов (-
домкрата, баллонного ключа и др.).

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

246

ПРОЧИТАЙТЕ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, отслуживших свой ресурс аккумуляторных батарей и шин
обращайтесь в специализированные организации по утилизации отходов.
Запрещается

утилизировать

их

в

систему

сбора

бытового

мусора

или

канализацию.

7-2. Плановое техническое обслуживание

Плановое техническое обслуживание

Если вы проводите техническое обслуживание автомобиля самостоятельно, в
точности выполняйте операции, указанные в данном разделе.

В нем приведены инструкции только для тех операций по техническому
обслуживанию, которые могут быть выполнены владельцем самостоятельно.
Существуют также операции, которые следует доверить квалифицированному
специалисту, располагающему специальным инструментом.

ВНИМАНИЕ

• Перед закрыванием капота проверьте, не остались ли в моторном отсеке

лишние предметы, например, инструмент, ветошь и т. д.

• Запрещается

эксплуатация

автомобиля

без

фильтрующего

элемента

воздухоочистителя, поскольку она приводит к интенсивному износу двигателя.

• Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателя

строго до установленного уровня. Если жидкость попала на кузов, немедленно
вытрите

ее

влажной

ветошью,

чтобы

предотвратить

повреждение

лакокрасочного покрытия.

ОПАСНОСТЬ

• Не открывайте крышку расширительного бачка системы охлаждения при

горячем двигателе, чтобы не получить ожоги.

• При работающем двигателе держите руки, одежду и инструмент в стороне от

вентилятора системы охлаждения и приводных ремней.

• Не курите рядом с заливной горловиной топливного бака или аккумуляторной

батареей, поскольку искры или открытое пламя могут привести к возгоранию.

• Электронная система зажигания работает под высоким напряжением. Поэтому

при

работающем

двигателе

или

при

выключателе

пуска

двигателя,

находящемся в положении ON, запрещается прикасаться к компонентам этой
системы.

• Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка

головки блока цилиндров имеют очень высокую температуру, поэтому не
прикасайтесь к ним. Вентилятор системы охлаждения может в любой момент
включиться автоматически. Поэтому будьте осторожны, чтобы исключить
попадание одежды (особенно галстуков) во вращающийся вентилятор.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

247

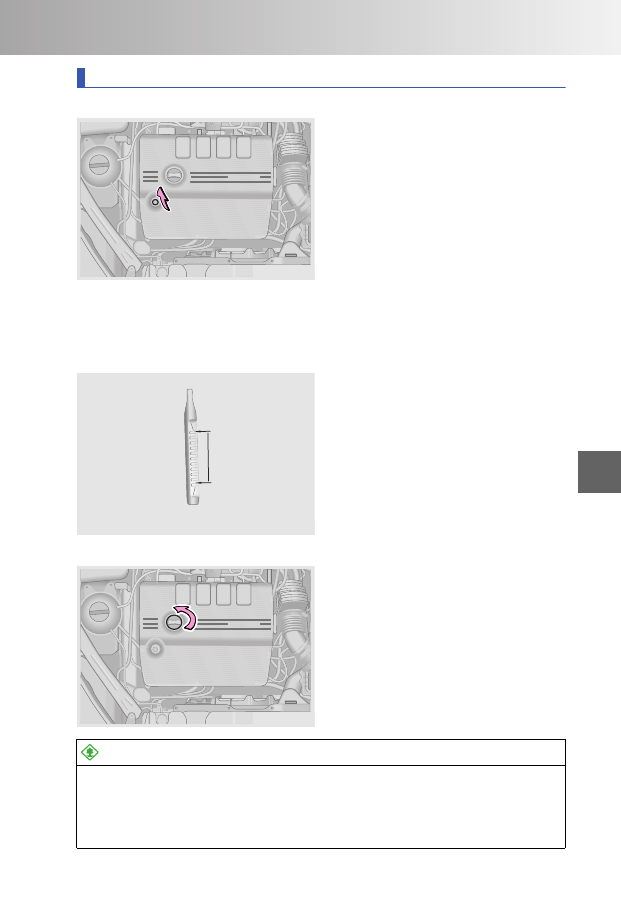

Проверка уровня моторного масла

П

Пр

ро

ов

ве

ер

ркка

а уур

ро

ов

вн

ня

я м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT1E-6010

Проверка

уровня

моторного

масла

выполняется

с

помощью

щупа

на

выключенном и остывшем двигателе.

Шаг

1.

После

прогрева

двигателя

остановите

автомобиль

на

горизонтальной

площадке.

Выждите

примерно 5 минут после выключения
двигателя.

Шаг 2. Откройте капот, извлеките щуп и
протрите его чистой ветошью.

Шаг 3. Плавно и равномерно вставьте
щуп на место до упора.

Шаг 4. Оставьте щуп в таком положении
приблизительно на 3 секунды. Затем
снова

извлеките

щуп

и

проверьте

уровень моторного масла.

Too much oil

Lack of oil

OMT1E-6025

Normal

MAX

MIN

Положите ветошь под конец щупа,
чтобы масло не капнуло на двигатель
или кузов автомобиля.

Не проверяйте уровень масла сразу же
после прогрева двигателя — дайте ему
поработать

какое-то

время.

После

выключения двигателя дождитесь, пока
масло стечет в поддон картера.

Д

До

об

ба

аввл

ле

ен

ни

ие

е м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT1E-6030

Шаг

1.

Отверните

пробку

маслозаливной

горловины

двигателя

против часовой стрелки.

Шаг 2. Долейте небольшое количество
моторного

масла

через

воронку

и

проверьте его уровень по щупу.

Шаг 3. Если уровень моторного масла
находится

в

допустимых

пределах,

заверните

пробку

маслозаливной

горловины

двигателя

по

часовой

стрелке и затяните ее.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается использовать систему сбора бытового мусора, канализацию или
землю для утилизации отработанного моторного масла и масляного фильтра,
поскольку это приводит к серьезному загрязнению окружающей среды. Их
следует

утилизировать

в

соответствии

с

местным

природоохранным

законодательством.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

248

ВНИМАНИЕ

• Запрещается заливать моторное масло выше отметки максимального уровня. В

противном случае двигатель может выйти из строя.

• Используйте только моторное масло, рекомендованное компанией Chery. В

противном случае, никакие претензии по прямому или косвенному ущербу
компанией Chery приниматься не будут.

• Если при замене масло пролилось на двигатель, вытрите потеки масла

ветошью, прежде чем завернуть пробку маслозаливной горловины двигателя.

• После отворачивания пробки маслозаливной горловины двигателя положите ее

резьбовой частью вверх. В противном случае остатки масла могут вылиться из
пробки на двигатель.

Проверка уровня рабочей жидкости коробки передач

Проверку уровня, долив и замену рабочей жидкости коробки передач лучше
доверить профессионалам. Обратитесь на сервисную станцию авторизованного
дилера Chery.

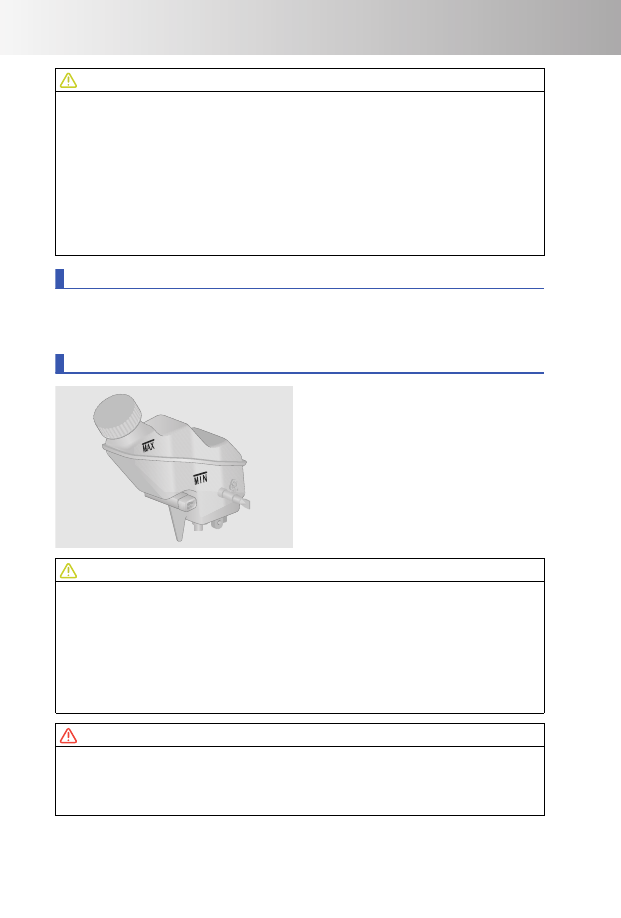

Проверка уровня тормозной жидкости

OMT1E-6040

Уровень тормозной жидкости должен
находиться между отметками MIN и
MAX

на

корпусе

бачка

главного

тормозного

цилиндра.

Если

он

находится

ниже

отметки

MIN

(-

минимальный уровень), следует долить
тормозной жидкости в бачок.

ВНИМАНИЕ

• Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите

бачок главного тормозного цилиндра плотно закрытым.

• Используйте только тормозную жидкость, рекомендованную компанией Chery. В

противном случае, никакие претензии по прямому или косвенному ущербу
компанией Chery приниматься не будут.

• При попадании тормозной жидкости на лакокрасочное покрытие кузова ее

следует удалить влажной губкой или смыть водой, чтобы не допустить коррозии
деталей или повреждения лакокрасочного покрытия кузова.

ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании
тормозной жидкости на открытые участки тела или в глаза незамедлительно
промойте

пораженный

участок

большим

количеством

чистой

воды.

При

необходимости незамедлительно обратитесь за медицинской помощью.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

249

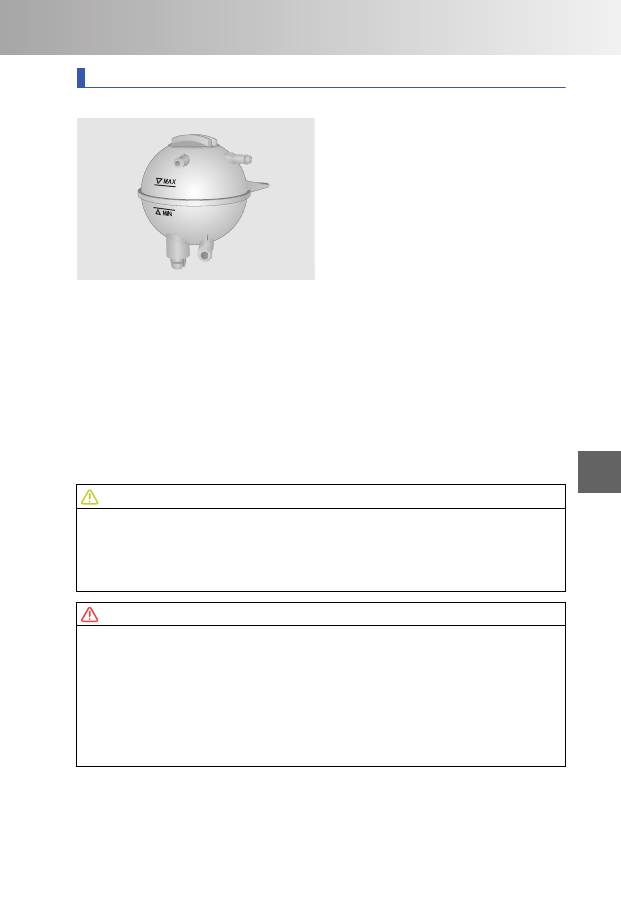

Проверка уровня охлаждающей жидкости

П

Пр

ро

ов

ве

ер

ркка

а уур

ро

ов

вн

ня

я о

оххл

ла

аж

жд

да

аю

ющ

ще

ей

й ж

жи

ид

дкко

ос

стти

и

OMT1E-6050

На

холодном

двигателе

уровень

охлаждающей

жидкости

должен

находиться между отметками MIN и
MAX. Если он находится ниже отметки
MIN (минимальный уровень), следует
долить охлаждающей жидкости в бачок.

Д

До

ол

ли

ивв о

оххл

ла

аж

жд

да

аю

ющ

ще

ей

й ж

жи

ид

дкко

ос

стти

и

Шаг 1. На холодном двигателе откройте крышку расширительного бачка системы
охлаждения двигателя и доведите уровень охлаждающей жидкости до отметки MAX.

Шаг 2. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
При этом постоянно контролируйте уровень охлаждающей жидкости. Если он
опустится ниже отметки MIN, доливайте охлаждающую жидкость до тех пор, ее пока
уровень не перестанет снижаться.

Шаг 3. Заглушите двигатель и после его остывания проверьте, соответствует ли
норме уровень охлаждающей жидкости. Если нет, повторяйте описанные выше
операции, пока уровень не достигнет нормы.

Шаг 4. Плотно закройте крышку расширительного бачка системы охлаждения
двигателя.

ВНИМАНИЕ

• Если уровень охлаждающей жидкости падает слишком быстро, проверьте

радиатор, шланги и жидкостный насос на наличие утечек.

• Используйте только жидкость, рекомендованную компанией Chery. В противном

случае, никакие претензии по прямому или косвенному ущербу компанией
Chery приниматься не будут.

ОПАСНОСТЬ

• При высокой температуре двигателя охлаждающая жидкость находится под

высоким давлением. Не открывайте крышку расширительного бачка и крышку
горловины радиатора системы охлаждения двигателя, чтобы не получить ожоги.

• Охлаждающая жидкость ядовита. Поэтому при доливе охлаждающей жидкости

будьте предельно осторожны и избегайте ее попадания на любую часть
автомобиля, тела или на землю. При попадании охлаждающей жидкости на
открытые

участки

тела

или

в

глаза

пораженный

участок

следует

незамедлительно

промыть

большим

количеством

чистой

воды.

При

необходимости незамедлительно обратитесь за медицинской помощью.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

250

Проверка радиатора и конденсатора кондиционера

В ходе эксплуатации автомобиля передняя поверхность конденсатора и радиатора
может забиться насекомыми, листьями и другими посторонними предметами. Это
может пагубно отразиться на работе системы кондиционирования воздуха и
системы охлаждения двигателя и вызвать его перегрев. В таком случае необходимо
очистить радиатор и конденсатор кондиционера.

Конденсатор кондиционера: при выключенном и остывшем двигателе продуйте
конденсатор сжатым воздухом через радиатор по направлению от моторного
отсека к передней стороне автомобиля.

Радиатор: рекомендуется очищать поверхность радиатора не реже одного раза в
год. При выключенном и остывшем двигателе очистите ребра радиатора сжатым
воздухом или струей воды, удалите из них следы насекомых, листья и другие
посторонние предметы. Давление воздуха и воды не должно при этом превышать
150 кПа. В противном случае вы можете повредить ребра радиатора.

ВНИМАНИЕ

• Материал ребер радиатора имеет хорошую теплопроводность, что позволяет

эффективно охлаждать жидкость. Не чистите ребра щеткой, иначе вы можете
повредить их, что снизит эффективность охлаждения.

• Запрещается направлять струю воды на горячий радиатор прогретого

двигателя, поскольку образующийся при этом пар может привести к ожогам.
Мойте радиатор только при выключенном и остывшем двигателе.

Проверка ремня привода навесных агрегатов

Ремень привода навесных агрегатов со временем растягивается, поэтому его
натяжение необходимо регулярно проверять. Недостаточное натяжение ремня
может стать причиной поломки автомобиля.

OMT1E-6060

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Возьмитесь пальцами за ремень
и проверьте, на какой угол можно
повернуть

ремень

в

поперечном

направлении.

Шаг 3. Если угол поворота ремня
превышает

90

°,

обратитесь

на

сервисную

станцию

официального

дилера

Chery

для

регулировки

натяжения ремня.

ОПАСНОСТЬ

Перед проверкой натяжения ремня привода навесных агрегатов заглушите
двигатель и дайте ему остыть, а также убедитесь, что ремень не вращается.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

251

Проверка шин

OMT1E-6070

Контролируйте

износ

шин

по

индикаторам износа на протекторе.
Когда остаточная глубина протектора
шины достигает предельного значения,
становятся четко видны индикаторы
износа. Появление индикаторов износа
указывает на то, что свойства шин и
безопасность их эксплуатации серьезно
снизились и шины требуют замены.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Проявляйте ответственность — не выбрасывайте изношенные шины. Их следует
утилизировать в соответствии с действующем в вашей стране природоохранным
законодательством.

■ Соблюдайте перечисленные ниже меры предосторожности. В
противном случае вы можете не справиться с управлением и попасть в
дорожно-транспортное происшествие, результатом которого может
стать тяжелая травма или гибель людей.

1. Не используйте шины, которые эксплуатировались на другом автомобиле.

2. Не используйте одновременно шины, значительно различающиеся между собой

по степени износа протектора.

3. Не используйте шины, если вы не знаете, в каких условиях они эксплуатировались

ранее.

4. Не устанавливайте на автомобиль шины разных изготовителей, разных моделей

или с разным рисунком протектора.

5. Не устанавливайте на автомобиль шины разной конструкции (радиальные и

диагональные).

6. Размер установленных на автомобиль шин влияет на показания спидометра. Если

размер (диаметр) шин отличается от оригинального, спидометр будет показывать
скорость движения автомобиля некорректно. Это может стать причиной дорожно-
транспортного происшествия, ущерб от которого не покрывается гарантией.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

252

OMT1E-6080

Слишком

низкое

давление

воздуха

в шине

Слишком

высокое

давление

воздуха

в шине

Правильное

давление

воздуха

в шине

Износ боковой

части протектора

Износ центральной

части протектора

Равномерный износ

протектора

Неправильное

давление

воздуха

в

шинах

приводит

к

повышенному

расходу топлива, сокращению срока
службы шин и ухудшению устойчивости
автомобиля.

Поэтому

следует

поддерживать

рекомендуемое

давление воздуха в шинах (величина
рекомендуемого давления воздуха в
шинах приведена в табличке в проеме
двери

водителя).

Если

давление

воздуха в холодных шинах выше или
ниже рекомендованной величины, это
может

пагубно

отразиться

на

комфортабельности автомобиля. При
необходимости

скорректируйте

давление воздуха в шинах.

■ Поддерживайте правильное давление воздуха в шинах. В противном
случае возможны перечисленные ниже последствия, которые могут
привести к тяжелым травмам или смертельному исход:

1. Чрезмерный износ шин

2. Ухудшение управляемости автомобиля

3. Неравномерный износ шин

4. Плохая герметизация борта шины

5. Деформация колесного диска или разбортирование шины на ходу

6. Возможность разрушения шин из-за их перегрева

7. Повышенная вероятность повреждения шин из-за плохих дорожных условий

ВНИМАНИЕ

• Давление воздуха в шинах с течением времени медленно падает. Это

нормальное явление.

• Но если вам приходится подкачивать шины слишком часто, при первой же

возможности обратитесь на сервисную станцию официального дилера Chery
для проверки и ремонта автомобиля.

• Если давление воздуха в шине часто падает или ее нельзя качественно

отремонтировать из-за пореза или другого повреждения, такую шину следует
заменить.

• Для измерения давления воздуха в шинах используйте шинный манометр.

Измерение производите на холодных шинах. Визуальная проверка давления
воздуха в шинах не даст вам точных результатов.

• Если при движении автомобиля произошла утечка воздуха из шины, следует

прекратить движение. В результате даже непродолжительной поездки со
спущенной шиной может произойти ее необратимое повреждение.

• Следите за правильностью установки колпачков вентилей шин. В противном

случае в вентили попадет грязь. При утере колпачка необходимо сразу же
установить вместо него новый колпачок.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

253

Перестановка колес

OMT1E-6090

Направление

движения вперед

Для обеспечения равномерного износа
и увеличения срока службы комплекта
шин

компания

Chery

рекомендует

выполнять перестановку колес не реже,
чем через каждые 10000 км пробега (-
предпочтительно — каждые 5000– 7000
км). Точное значение пробега между
перестановкой колес зависит от вашего
стиля вождения и от дорожных условий.

ПРОЧИТАЙТЕ

Перестановку колес лучше доверить профессионалам. Обратитесь для этого на
сервисную станцию официального дилера Chery.

Проверка аккумуляторной батареи

Обычная аккумуляторная батарея (12 В) Проверьте, нет ли следов окисления на
полюсных выводах аккумуляторной батареи, не ослабла ли затяжка клемм, нет ли
на них трещин и не ослабла ли затяжка прижимной планки.

Проверка фильтра системы кондиционирования воздуха

Фильтр

системы

кондиционирования

воздуха

служит

для

предотвращения

попадания пыли снаружи в салон автомобиля через вентиляционные решетки
системы кондиционирования воздуха во время движения автомобиля. С течением
времени фильтр постепенно забивается. Если эффективность работы системы
кондиционирования воздуха заметно снизилась, проверьте фильтр системы
кондиционирования воздуха и при необходимости замените его.

ПРОЧИТАЙТЕ

• Замену

фильтра

системы

кондиционирования

воздуха

лучше

доверить

профессионалам. Для этого рекомендуется обратиться на сервисную станцию
официального дилера Chery.

• Использование системы кондиционирования воздуха со снятым фильтром

приведет к попаданию пыли в салон и снижению эффективности работы
системы.

• На

некоторых

модификациях

автомобиля

система

кондиционирования

обеспечивает очистку воздуха по стандарту N95.

Проверка уровня жидкости омывателя ветрового стекла

Если при включении омывателя жидкость из распылителей форсунок не поступает,
выключите омыватель и проверьте уровень жидкости в его бачке. Если омыватель
не заработал даже после долива жидкости в бачок, обратитесь на сервисную
станцию официального дилера Chery для проверки и ремонта автомобиля.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

254

ВНИМАНИЕ

• Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к

повреждению лакокрасочного покрытия кузова.

• Не заливайте воду в бачок омывателя, если температура окружающего воздуха

может опуститься ниже 0 ° C. В противном случае вода замерзнет и омыватель
может выйти из строя.

• Емкость бачка омывателя в зависимости от модификации автомобиля

составляет от 2,5 до 4,5 л. При низком уровне жидкости в бачке омывателя
подается

соответствующее

предупреждение

(для

некоторых

вариантов

исполнения автомобиля).

Проверка щеток стеклоочистителей

Проверьте состояние рабочей кромки щетки очистителя ветрового стекла, проведя
по ней пальцем. Неровная поверхность резиновой ленты уменьшает эффективность
работы очистителя.

ВНИМАНИЕ

• Не очиститель для удаления со стекла изморози или льда.

• Своевременно устраняйте сколы от ударов камней на ветровом стекле.

• В зимний период во избежание повреждения щеток перед включением

очистителя убедитесь, что они не примерзли к стеклу.

• Попадание масла, силиконовых составов и топлива на щетки снижает качество

очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется
использовать жидкость для омывателя.

• На некоторых модификациях автомобиля для замены щеток очистителя

ветрового стекла необходимо установить рычаги очистителя в положение для
замены. При подъеме рычага очистителя для замены щетки держите щетку за
шарнир. Для получения дополнительной информации см. раздел «Очистители и
омыватели стекол».

У

Уххо

од

д зза

а щ

ще

етткка

ам

ми

и о

оччи

ис

стти

итте

ел

ля

я

1. При

мойке

автомобиля

не

направляйте

воду

под

высоким

давлением

непосредственно на щетки очистителя, чтобы не повредить их.

2. Во избежание появления неочищенных полос на ветровом стекле следует

регулярно протирать щетки очистителя средством для мойки стекол.

3. Для обеспечения безопасности следует заменять щетки очистителя один или два

раза в год. Приобрести щетки можно на сервисной станции официального дилера
Chery.

4. Для удаления остатков полироля после автоматической мойки следует промыть

ветровое стекло и щетки очистителя чистой водой.

5. Не включайте очиститель при сухом ветровом стекле. Это может привести к

появлению царапин на стекле и необратимому повреждению щеток.

6. Запрещается использовать для очистки ветрового стекла бензин, средства для

удаления лака для ногтей, растворители красок или аналогичные жидкости. Это
может привести к повреждению щеток.

7. Не рекомендуется наносить на ветровое и заднее стекла гидрофобные составы

типа «антидождь». С течением времени слой такого состава истончается, что
вызывает неравномерный износ щеток и их дребезжание во время работы.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

255

8. Если на ветровом стекле есть засохшая грязь, следы насекомых, наклейки или

твердые загрязнения, сначала нужно удалить их с помощью мокрой чистой
ветоши. Не используйте для этого сухую ветошь и не удаляйте загрязнения со
стекла с помощью очистителя. Это может привести к повреждению и стекла, и
щеток.

П

По

ол

лььззо

овва

ан

ни

ие

е о

оччи

ис

стти

итте

ел

ля

ям

ми

и

1. Не пытайтесь привести в действие рычаги очистителя вручную — вы можете

повредить их.

2. Перед включением очистителя следует удалить с ветрового стекла снег, листья,

ветки и другие посторонние предметы.

3. Регулярно доливайте в бачок жидкость омывателя. В качестве жидкости

омывателя нужно использовать специальную жидкость, указанную в данном
Руководстве, а не заменять ее водой.

4. При низкой температуре окружающего воздуха перед включением очистителя

следует убедиться, что щетки не примерзли к стеклу. Если щетки примерзли к
стеклу, следует сначала разморозить их. Включите отопитель и выберите режим
обдува ветрового стекла. Не поливайте щетки горячей водой — это может
привести к образованию трещин на ветровом стекле и вызвать деформацию
щеток.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

256

7-3. Плановое техническое обслуживание

Информация о первом техническом обслуживании

Карта технического обслуживания для первых 5000 км пробега (в течение первых
6 месяцев с даты приобретения автомобиля) (для обычных условий эксплуатации)

Дата: ___________________ Пробег: ___________________

Вид

про-
вер-

ки

1

Проверка утечек из системы смазки, системы
охлаждения и топливной системы

Да □

Нет □

2

Замена моторного масла и масляного фильтра

Да □

Нет □

3

Проверка уровня и цвета рабочей жидкости коробки
передач. При необходимости — долив.

Да □

Нет □

4

Проверка уровня охлаждающей жидкости. При
необходимости — долив охлаждающей жидкость или
доведение ее концентрации до нормы.

Да □

Нет □

5

Проверка утечек рабочей жидкости из коробки передач

Да □

Нет □

6

Проверка отсутствия повреждений чехлов рулевых тяг

Да □

Нет □

7

Проверка состояния чехлов ШРУСов приводных валов

Да □

Нет □

8

Проверка утечек тормозной жидкости и исправности
тормозных магистралей

Да □

Нет □

9

Проверка рабочих тормозных цилиндров

Да □

Нет □

10

Проверка давления воздуха в шинах

Да □

Нет □

11

Проверка натяжения ремня привода генератора и
компрессора кондиционера. При необходимости —
регулировка натяжения

Да □

Нет □

12

Проверка петель и замка капота

Да □

Нет □

13

Проверка системы кондиционирования на утечки
хладагента

Да □

Нет □

14

Проверка правильности установки чехла карданного
шарнира рулевого вала и отсутствия повреждений на
нем

Да □

Нет □

15

Проверка четкости переключения ступеней коробки
передач

Да □

Нет □

16

Проверка затяжки резьбовых соединений ходовой части
и кузова

Да □

Нет □

17

Проверка работы ремней безопасности

Да □

Нет □

18

Проверка технического состояния двигателя,
параметров работы системы впрыска топлива и уровня
токсичности отработавших газов в режиме холостого
хода

Да □

Нет □

19

Проверка исправности узлов и агрегатов при пробной
поездке

Да □

Нет □

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

257

Регламент технического обслуживания

Требуется обязательное выполнение всех пунктов регламента технического
обслуживания.

Для

проведения

регламентного

обслуживания

автомобиль

необходимо доставить на сервисную станцию официального дилера Chery.

В обычных условиях эксплуатации обслуживание проводится каждые 12 месяцев
или каждые 10000 км пробега (в зависимости от того, какое условие наступит
раньше).

В тяжелых условиях эксплуатации обслуживание проводится каждые 6 месяцев или
каждые 5000 км пробега (в зависимости от того, какое условие наступит раньше).

Только моторные масла Castrol SN 5W-30 и SP 5W-30 подходят для замены каждые
15000 км или раз в год. Придерживайтесь рекомендаций сервисной станции
официального дилера Chery.

П: проверка, регулировка, очистка, при необходимости — замена; З: замена.

Обычные условия эксплуатации*

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

12

24

36

48

60

72

84

96

108

120

км × 1000

10

20

30

40

50

60

70

80

90

100

Тяжелые условия эксплуатации*

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

6

12

18

24

30

36

42

48

54

60

км × 1000

5

10

15

20

25

30

35

40

45

50

Приборная панель

П

П

П

П

П

П

П

П

П

П

Аудиосистема и

информационно-

развлекательная

система

П

П

П

П

П

П

П

П

П

П

Система бортовой

диагностики

П

П

П

П

П

П

П

П

П

П

Щетки очистителя

ветрового стекла

П

П

П

П

П

П

П

П

П

П

Щетка очистителя

заднего стекла

П

П

П

П

П

П

П

П

П

П

Очистители и

омыватели стекол

П

П

П

П

П

П

П

П

П

П

Охлаждение воздуха

П

П

П

П

П

П

П

П

П

П

Система

кондиционирования

воздуха

П

П

П

П

П

П

П

П

П

П

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

258

Обычные условия эксплуатации*

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

12

24

36

48

60

72

84

96

108

120

км × 1000

10

20

30

40

50

60

70

80

90

100

Тяжелые условия эксплуатации*

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

6

12

18

24

30

36

42

48

54

60

км × 1000

5

10

15

20

25

30

35

40

45

50

Фильтр системы

кондиционирования

воздуха

П

П

П

П

П

П

П

П

П

П

Уровень и состояние

охлаждающей

жидкости

П

П

П

П

П

П

П

П

П

П

Температура

замерзания

охлаждающей

жидкости

П

П

П

П

П

П

П

П

П

П

Тормозная жидкость

Замена проводится каждые 2 года или каждые 40000 км (в
зависимости от того, какое условие наступит раньше)

Уровень и состояние
тормозной жидкости

П

П

П

П

П

П

П

П

П

П

Содержание влаги в

тормозной жидкости

П

П

П

П

П

П

П

П

П

П

Моторное масло и

масляный фильтр

З

З

З

З

З

З

З

З

З

З

Уровень и состояние

моторного масла

П

П

П

П

П

П

П

П

П

П

Рабочая жидкость

коробки передач

(025CHC)

Первая замена проводится через 40000 км пробега. В
дальнейшем замена не требуется.

Рабочая жидкость

коробки передач

(730DHB/DHC)

Замена проводится каждые 60000 км

Масло раздаточной

коробки

Обслуживание не требуется (кроме случаев
неисправности)

Масло заднего

дифференциала

Обслуживание не требуется (кроме случаев
неисправности)

Уровень рабочей

жидкости

П

П

П

П

П

П

П

П

П

П

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ















содержание      ..     6      7      8      9     ..
