258

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



  ПРОЧИТАЙТЕ



Для удаления конденсата со стекол в условиях высокой влажности (во время до-
ждя или снегопада) включайте кондиционер. Если кондиционер выключен, это
затруднит удаление конденсата со стекол.



Для удаления конденсата со стекол в условиях высокой влажности (во время до-
ждя или снегопада) включайте режим подачи наружного воздуха. Если выключен
режим рециркуляции, это затруднит удаление конденсата со стекол.



Для удаления конденсата со стекол в условиях низких температур включайте ре-
жим подачи наружного воздуха и отопитель. Воздух должен поступать только к
ветровому стеклу и стеклам передних дверей. Если температура наружного воз-
духа превышает 0 °C, включите кондиционер.



Если кондиционер не включается, это затруднит удаление конденсата со стекол.
При первой же возможности обратитесь на сервисную станцию официального
дилера Chery для проверки и ремонта автомобиля.



После удаления со стекол инея или конденсата отрегулируйте режим распреде-
ления воздуха и скорость вентилятора таким образом, чтобы создать в салоне
комфортный микроклимат.



  ВНИМАНИЕ



Из соображений безопасности пользуйтесь режимом обдува ветрового стекла
правильно.



В зимнее время избегайте длительного пользования режимом рециркуляции
воздуха, поскольку в этом режиме ветровое стекло запотевает быстрее.



Плохая видимость, вызванная запотеванием стекол, увеличивает риск дорожно-
транспортных происшествий и получения травм. Поэтому для обеспечения без-
опасности дорожного движения во время управления автомобилем вы должны
иметь хорошую видимость.



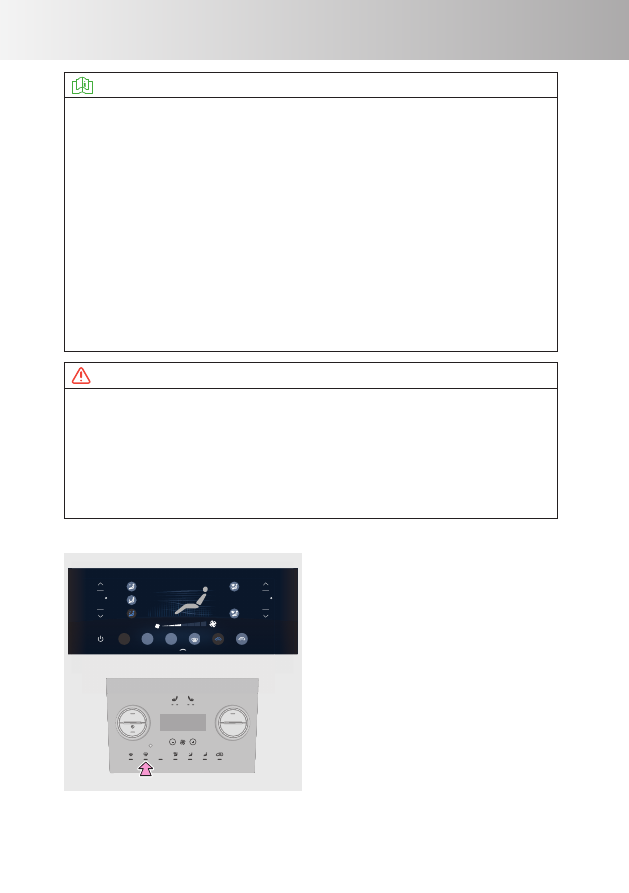

Кнопка обогрева заднего стекла

OMT18-5321

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

При работающем двигателе нажмите
кнопку обогрева заднего стекла. Встро-
енный в кнопку индикатор загорится,
указывая на включение обогрева заднего
стекла и наружных зеркал заднего вида.
Чтобы выключить обогрев заднего стекла
и наружных зеркал заднего вида, нажмите
кнопку еще раз. Встроенный в кнопку ин-
дикатор погаснет.

Обогрев выключается автоматически
примерно через 20 минут после включе-
ния.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

259

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



  ВНИМАНИЕ



Не забудьте выключить обогрев заднего стекла после того, как с него будет уда-
лен иней или конденсат.



При очистке заднего стекла или наружных зеркал заднего вида будьте осторож-
ны, чтобы не поцарапать или не повредить нити обогревателя.



При низком уровне заряда аккумуляторной батареи обогрев заднего стекла не
включается до пуска двигателя. Это сделано для того, чтобы облегчить пуск дви-
гателя.





ОПАСНОСТЬ

Не прикасайтесь к заднему стеклу или наружным зеркалам заднего вида при рабо-
тающем обогревателе или сразу после его выключения, чтобы не обжечься.



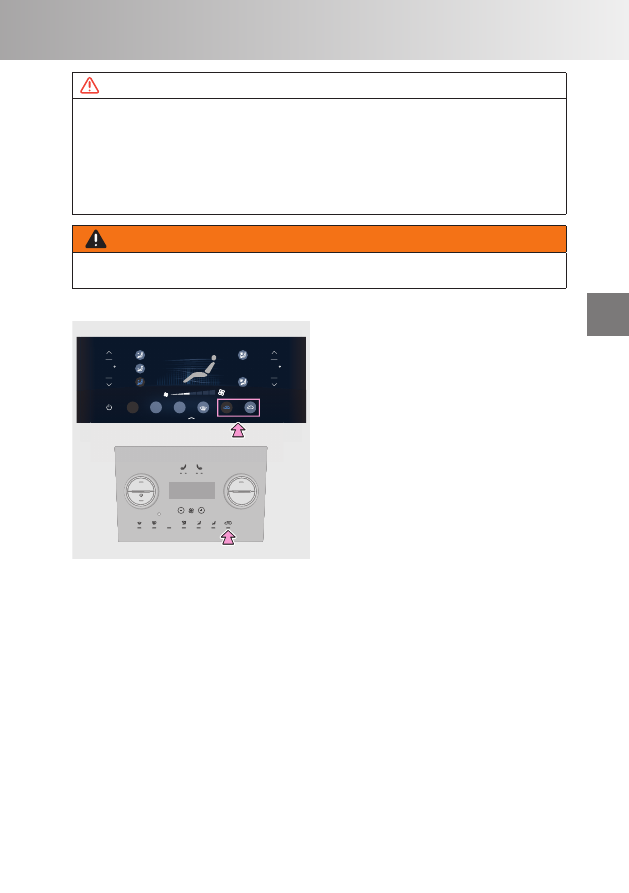

Кнопка режима подачи наружного воздуха/рециркуляции воздуха

OMT18-5350

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

Включить и выключить режим рецирку-
ляции воздуха можно соответствующей
кнопкой на панели управления системой
кондиционирования воздуха или сенсор-
ной кнопкой на дисплее.

Нажмите кнопку режима подачи наруж-
ного воздуха/рециркуляции воздуха Если
встроенный в кнопку индикатор горит, это
указывает на то, что включен режим ре-
циркуляции воздуха. Если встроенный в
кнопку индикатор не горит, это указывает
на то, что включен режим подачи наруж-
ного воздуха.

Включайте режим рециркуляции воздуха в следующих случаях.



При движении по пыльным дорогам.



Для предотвращения попадания в салон неприятных запахов.



Для предотвращения попадания в салон отработавших газов.



Для быстрого охлаждения воздуха в салоне.

260

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Включить систему кондиционирования
воздуха можно соответствующей кнопкой
на панели управления системой кондици-
онирования воздуха или сенсорной кноп-
кой на дисплее.

Нажмите кнопку включения системы кон-
диционирования воздуха. Встроенный в
кнопку индикатор загорится, указывая на
то, что система кондиционирования воз-
духа включена. Встроенный в кнопку ин-
дикатор не горит, что говорит о том, что
компрессор кондиционера выключен.

OMT18-5291

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

OMT18-5290

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C



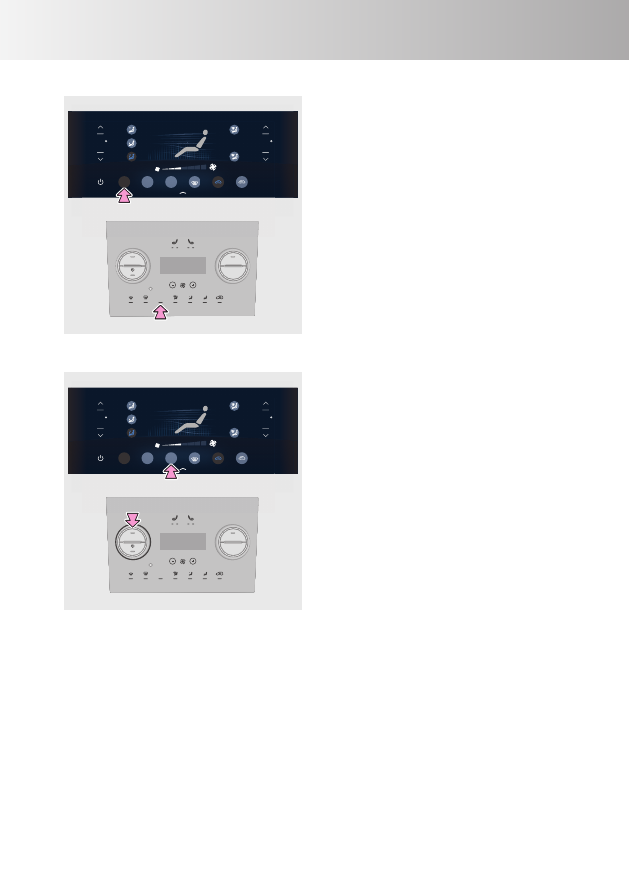

Кнопка AUTO

Выключить режим AUTO можно кнопкой
AUTO на панели управления системой
кондиционирования воздуха или соответ-
ствующей сенсорной кнопкой на дисплее.

Если при включенном режиме AUTO на-
жать кнопку включения системы кондици-
онирования воздуха, кнопку увеличения/
уменьшения скорости вентилятора, из-
менить режим распределения воздуха
или установить регулятор температуры
в положение максимального охлаждения
или максимального нагрева, режим AUTO
выключится автоматически.

В режиме AUTO переключение подачи на-
ружного воздуха и рециркуляции воздуха
и других режимов осуществляется авто-
матически.

Если при включенном режиме AUTO на-
жать кнопку AUTO, это не приведет к вы-
ключению данного режима.



Кнопка включения системы кондиционирования воздуха

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

261

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



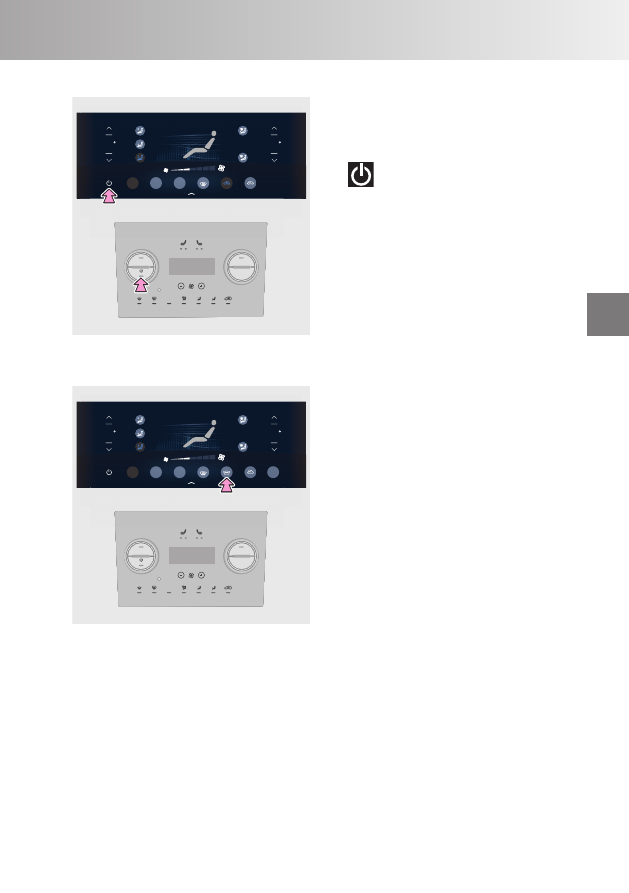

Кнопка выключения системы кондиционирования воздуха

Выключить систему кондиционирования

воздуха можно соответствующей кнопкой

на панели управления системой кондици-

онирования воздуха или сенсорной кноп-

кой

 на дисплее.



Кнопка обогрева ветрового стекла (для некоторых вариантов исполнения
автомобиля)

Для включения/выключения обогрева
ветрового стекла нажмите соответствую-
щую кнопку.

Не держите обогрев ветрового стекла
включенным долгое время.

OMT18-5340

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

OMT18-5341

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

PM2.5

262

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Пользование автоматической системой кондиционирования воздуха

Перечисленные ниже операции выполня-
ются при работающем двигателе:

1.  Нажмите кнопку AUTO. После того как

вы зададите температуру, система
кондиционирования воздуха будет
автоматически регулировать режимы
распределения воздуха, скорость вен-
тилятора, переключать режимы пода-
чи наружного воздуха и рециркуляции
воздуха, а также включать и выключать
компрессор кондиционера

2. Если при включенном режиме AUTO

нажать кнопку включения системы
кондиционирования воздуха, кноп-
ку увеличения/уменьшения скорости
вентилятора, изменить режим рас-
пределения воздуха или установить
регулятор температуры в положение
максимального охлаждения или мак-
симального нагрева, режим AUTO вы-
ключится автоматически.

3.  Для создания в салоне автомобиля комфортного микроклимата и для обеспечения

максимальной эффективности работы системы кондиционирования воздуха, реко-
мендуется после нажатия кнопки AUTO задать температуру воздуха, равную 22 °C.



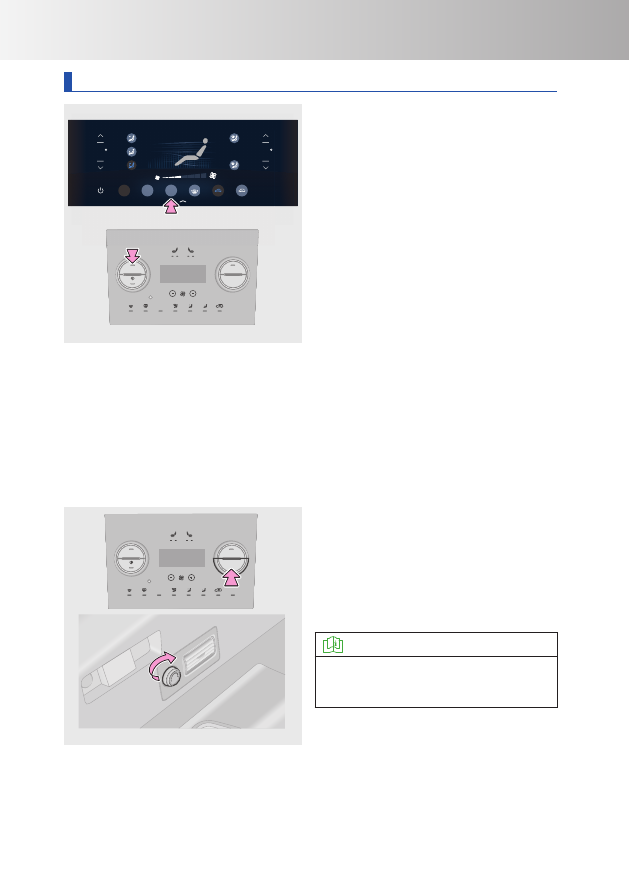

Пользование системой кондиционирования воздуха в задней части салона (для
некоторых вариантов исполнения автомобиля)

Перечисленные ниже операции выполня-
ются при работающем двигателе:

Для включения системы кондициониро-
вания воздуха в задней части салона на-
жмите кнопку REAR, кнопку включения
системы кондиционирования воздуха (при
этом загорится встроенный в кнопку инди-
катор) и регулятор заднего вентилятора.



  ПРОЧИТАЙТЕ

Система кондиционирования воздуха
в задней части салона не имеет функ-
ции отопителя.

Для наиболее эффективного охлаждения воспользуйтесь приведенными ниже реко-
мендациями:

1.  Следите за состоянием фильтра кондиционера. Если фильтр засорился, замените его.

2.  Скорость вентилятора: максимальная

3.  Температура: максимальное охлаждение

OMT18-5300

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

OMT18-5470

SYNC

PM2.5

AUTO

MAX

A/C

REAR

OFF

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

263

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

4.  Режим подачи наружного воздуха или режим рециркуляции воздуха: режим рецир-

куляции воздуха

5.  Выбор режима распределения воздуха: через центральные и боковые вентиляци-

онные решетки.

6.  Кондиционер: включен (встроенный в кнопку включения системы кондициониро-

вания воздуха индикатор горит).



  ПРОЧИТАЙТЕ



Если при работающем кондиционере автомобиль долгое время непрерывно
движется по затяжным подъемам или медленно движется в транспортном за-
торе, возможен перегрев двигателя. Наблюдайте за сигнализатором перегре-
ва охлаждающей жидкости двигателя. При перегреве двигателя рекомендуется
выключить кондиционер.



При быстром охлаждении горячего и влажного воздуха из вентиляционных ре-
шеток может выходить туман. Это нормальное физическое явление.



Рекомендуется включать систему кондиционирования воздуха не менее чем на
5 минут каждый месяц, открыв при этом окна. Это поможет предотвратить по-
вреждение системы кондиционирования воздуха из-за нехватки масла в ком-
прессоре, а также предотвратить появление неприятного запаха из испарителя,
вызванного влагой и бактериями.



Если температура наружного воздуха достаточно низкая (например, зимой), то
при нажатии кнопки включения системы кондиционирования воздуха компрес-
сор кондиционера может остаться выключенным, хотя соответствующий инди-
катор будет гореть.



После того как температура воздуха в салоне понизится до определенного уров-
ня, компрессор автоматически выключится для снижения нагрузки на двигатель
и уменьшения расхода топлива. Таким образом, это нормальное явление, ког-
да компрессор включается и выключается автоматически при работе системы
кондиционирования воздуха при сравнительно низких температурах наружного
воздуха весной и осенью.



Хладагент в системе кондиционирования воздуха расходуется со временем.
Поэтому, если вы ощущаете снижение эффективности работы системы, обрати-
тесь на сервисную станцию авторизованного дилера Chery для проверки систе-
мы и ее заправки хладагентом.



Снижение эффективности работы системы может быть вызвано загрязнением и
засорением конденсатора кондиционера. Поэтому держите конденсатор конди-
ционера в чистоте.



Не является признаком неисправности вода, скапливающаяся под автомобилем
при работе системы кондиционирования воздуха или после нее, если это кон-
денсат, вытекающий из дренажной трубки этой системы.



При резком ускорении, обгонах или на затяжных подъемах нагрузка на двигатель
возрастает. В это время компрессор кондиционера может выключиться автома-
тически. Если этого не произошло, но вы чувствуете, что мощности двигателя
недостаточно, вы должны самостоятельно выключить кондиционер.

264

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



  ВНИМАНИЕ



Для продления срока службы системы кондиционирования воздуха не допускай-
те длительную работу кондиционера при низкой скорости вентилятора.



Запрещается самостоятельно ремонтировать систему кондиционирования воз-
духа, поскольку хладагент в системе находится под высоким давлением и пред-
ставляет опасность для человека. Обратитесь на сервисную станцию официаль-
ного дилера Chery для проверки и ремонта системы.



Заправку кондиционера следует выполнять на сервисной станции официально-
го дилера с использованием оригинального хладагента и компрессорного мас-
ла. Поломка кондиционера, вызванная невыполнением этого требования, не по-
крывается гарантией.



При жаркой погоде прямые солнечные лучи могут быстро нагреть воздух в сало-
не. Это представляет опасность травмирования или гибели тех, кто находится в
салоне — в первую очередь, детей и животных.

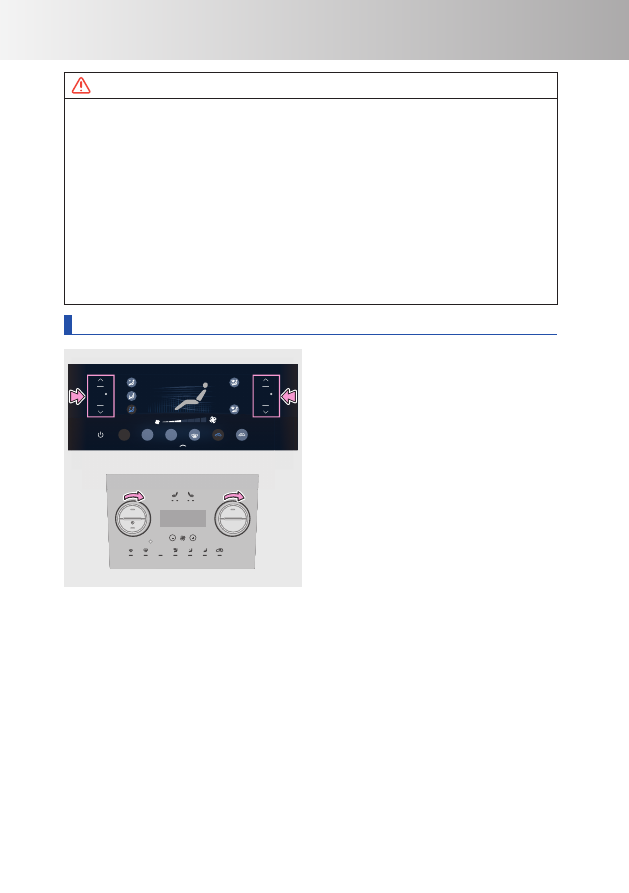

Пользование отопителем

Перечисленные ниже операции выполня-
ются при работающем двигателе:

1. Включите вентилятор.

2. На панели управления системой кон-

диционирования воздуха задайте не-
обходимую температуру. Для увели-
чения температуры воздуха поверните
регулятор по часовой стрелке. Темпе-
ратуру можно также отрегулировать
сенсорными кнопками на дисплее.

3. Направьте воздух в нижние вентиля-

ционные отверстия и нажмите кнопку
выключения системы кондициониро-
вания воздуха.

OMT18-5480

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

265

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

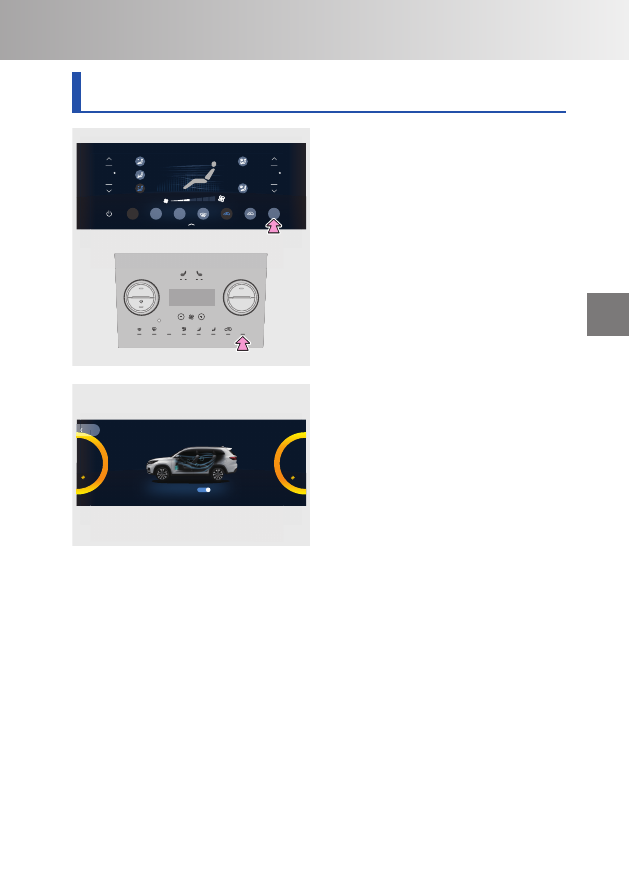

Функция очистки воздуха одним нажатием (для некоторых вариантов
исполнения автомобиля)

OMT18-5490

SYNC

PM2.5

AUTO

MAX

A/C

REAR

A/C

AUTO

PM2.5

SYNC

MAX

20.5 C

20.5 C

OMT18-5500

OMT18

37

PM2.5

Outside

27

PM2.5

Inside

Back

ON

Good

In air purification,anion function has been

turned on

Air purge

Good

Включение функции очистки воздуха од-
ним нажатием осуществляется кнопкой
на панели управления.

При включении функции очистки воздуха
загорается встроенный в кнопку индика-
тор. Если встроенный в кнопку индикатор
не горит, это говорит о том, что функция
очистки воздуха выключена.

Сенсорной кнопкой на дисплее можно
лишь переключиться на экран функции
очистки воздуха, но нельзя включить или
выключить ее.

При низком качестве воздуха в салоне
система подаст соответствующее напо-
минание. После получения напоминания
включите функцию очистки воздуха нажа-
тием соответствующей кнопки.

266

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



  ПРОЧИТАЙТЕ



После нажатия кнопки функции очистки воздуха начинается очистка воздуха в
салоне. Во избежание запотевания стекол алгоритм работы системы кондици-
онирования воздуха может изменяться в зависимости от времени года для до-
стижения наибольшей эффективности очистки воздуха.



При нажатии кнопки функции очистки воздуха загорается соответствующий ин-
дикатор, переключается режим подачи наружного воздуха/рециркуляции возду-
ха и может переключиться скорость вентилятора и режим распределения воз-
духа.



Напоминание о необходимости замены фильтра функции очистки воздуха появ-
ляется на 60 секунд каждые 5000 км.



В перечисленных ниже условиях функция очистки воздуха одним нажатием ста-
новится недоступна и нажатие соответствующей кнопки не дает никакого ре-
зультата:

1.  В течение 20 секунд после включения очистителя ветрового стекла (на низкой

или высокой скорости).

2.  При включенном режиме обдува ветрового стекла.

3.  Если температура охлаждающей жидкости двигателя ниже 70 °C или если темпе-

ратура воздуха в салоне ниже 15 °C при температуре наружного воздуха ниже 2
°C (функция очистки воздуха одним нажатием включится только после того, как
температура охлаждающей жидкости двигателя поднимется выше 70 °C или тем-
пература воздуха в салоне поднимется выше 15 °C при температуре наружного
воздуха ниже 2 °C).



В холодное время года из-за низкой температуры окружающей среды эффек-
тивность функции очистки воздуха может быть не очень заметна.



На некоторых модификациях автомобиля система кондиционирования обеспе-
чивает очистку воздуха по стандарту N95.

Система управления качеством воздуха (для некоторых вариантов
исполнения автомобиля)

В автоматическом режиме система управления качеством воздуха сама включит
режим рециркуляции, если обнаружит, что качество воздуха в салоне упало. Когда
качество воздуха вернется в норму, режим рециркуляции воздуха автоматически вы-
ключится. Данная система не предназначена для обнаружения пахучих газов. Если
температура наружного воздуха не превышает 2 °C, система не включается, чтобы не
произошло запотевания ветрового стекла и боковых стекол.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

267

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

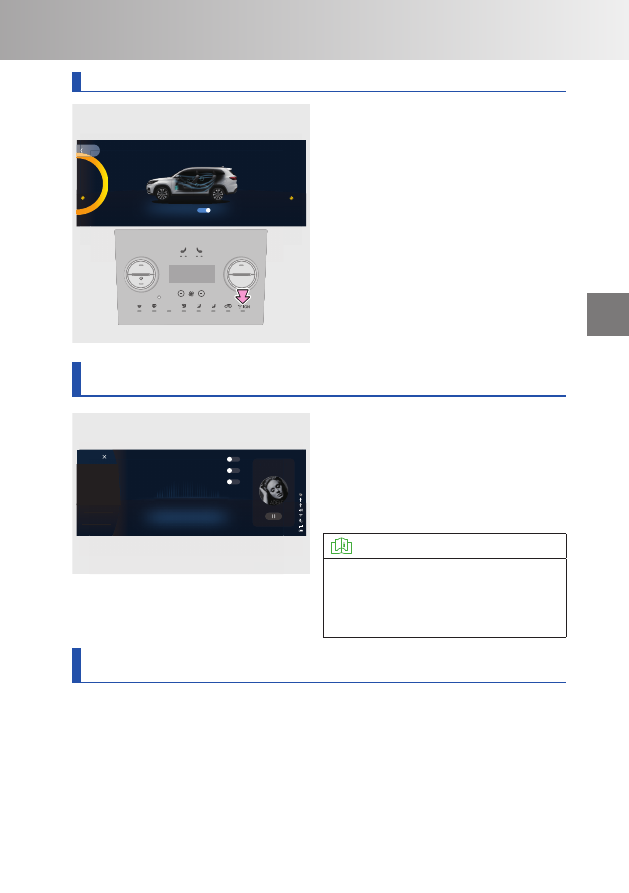

Ионизатор воздуха (для некоторых вариантов исполнения автомобиля)

OMT18-5399

37

PM2.5

Outside

27

PM2.5

Inside

Back

ON

SYNC

AUTO

MAX

A/C

REAR

Good

In air purification,anion function has been

turned on

Air purge

Good

Нажмите кнопку ионизатора на панели
управления системой кондиционирова-
ния воздуха, чтобы одновременно вклю-
чить функцию очистки воздуха одним
нажатием и ионизатор воздуха. Совмест-
ная работа функции очистки воздуха
одним нажатием и ионизатора воздуха
обеспечивает более высокую степень
очистки, чем просто функция очистки воз-
духа одним нажатием.

Функция автоматического удаления конденсата
(для некоторых вариантов исполнения автомобиля)

OMT18-5398

OMT18

SEND MY LOVE

ADELE-21

VE

SEND MY LOV

ADELE-21

OFF

OFF

OFF

2

1

4G

Vehicle

Intelligent

Cluster

Light

A/C

Auxiliary Drvie

Basic info.

Blow Advance

Blow Delay

Auto Defrost

 Key

Настроить работу функции автоматиче-
ского удаления конденсата можно с помо-
щью головного устройства аудиосистемы.
Если существует вероятность запотева-
ния стекол, функция автоматического уда-
ления конденсата сама удалит конденсат
с ветрового стекла для повышения без-
опасности управления автомобилем.



  ПРОЧИТАЙТЕ

После того как в меню настройки вы
активируете функцию автоматического
удаления конденсата, данная функция в
некоторых ситуациях будет включаться
сама. Это нормальное явление.

Функции дистанционного включения и отсроченного выключения
вентилятора (для некоторых вариантов исполнения автомобиля)



Функция дистанционного включения вентилятора

В летнее время при длительной стоянке автомобиля под прямыми солнечными лу-
чами температура в его салоне может стать очень высокой. Температуру в салоне
автомобиля можно заблаговременно снизить с помощью функции дистанционного
включения вентилятора. Эта функция также позволяет избавиться от запаха, испу-
скаемого элементами внутренней отделки при высоких температурах.

Если температура наружного воздуха превышает 20 °C и система определила, что на-
пряжение аккумуляторной батареи соответствует определенным требованиям, выклю-
чите режим охраны противоугонной системы, и включится вентилятор (на 30 секунд).

268

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

После того как вентилятор отработает цикл в 30 секунд, откройте дверь или включите
режим охраны противоугонной системы, и вентилятор выключится.



  ПРОЧИТАЙТЕ

До пуска двигателя вентилятор может отработать до двух циклов.



Функция отсроченного выключения вентилятора

Функция отсроченного выключения вентилятора используется для просушки возду-
ховодов системы кондиционирования воздуха и предотвращения накопления в них
бактерий и других загрязняющих веществ.

Необходимым условием для работы этой функции является использование системы
кондиционирования воздуха во время предыдущей поездки и соответствие напряже-
ния аккумуляторной батареи определенным требованиям. Если после включения ре-
жима охраны противоугонной системы прошло более 5 минут, вентилятор включится
на 1 минуту.



  ПРОЧИТАЙТЕ

Настройка функций дистанционного включения и отсроченного выключения вен-
тилятора осуществляется с помощью головного устройства аудиосистемы (для
получения дополнительной информации см. «5-1. Аудиосистема и информацион-
но-развлекательная система»).

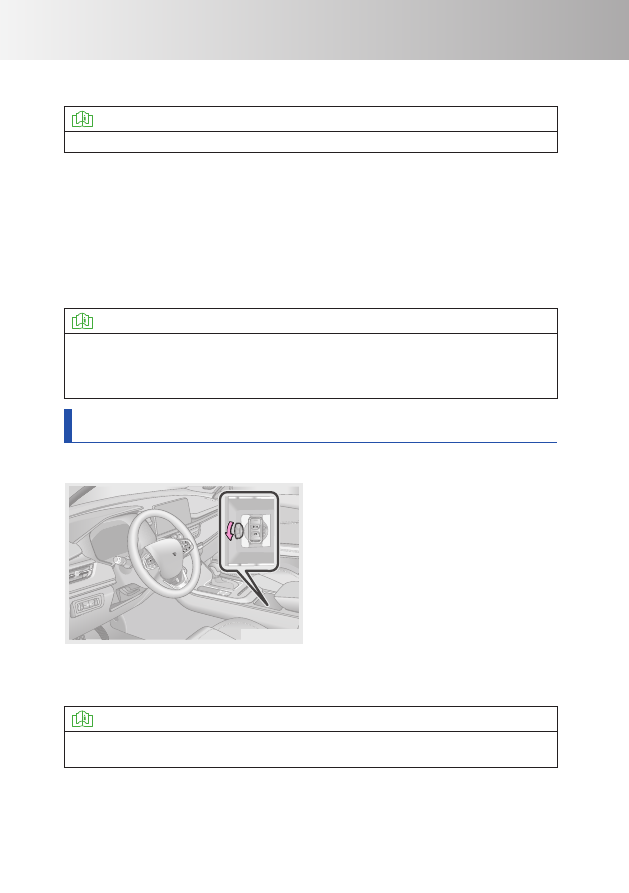

Функция охлаждения отсека в центральном подлокотнике (для некоторых
вариантов исполнения автомобиля)



Пользование функцией охлаждения отсека в центральном подлокотнике

OMT18-5481

1.  Уберите подстаканник назад и подни-

мите центральный подлокотник (если
это не было сделано ранее).

2. Включите систему кондиционирования

воздуха (для получения дополнитель-
ной информации см. «Пользование
системой кондиционирования возду-
ха» в этой главе). Поверните рукоятку
в отсеке в центральном подлокотнике
против часовой стрелки, как показано
на рисунке, чтобы открыть вентиля-
ционное отверстие, через которое в
отсек будет подаваться охлажденный
воздух. Положите в отсек предмет, ко-
торый необходимо охладить.



  ПРОЧИТАЙТЕ

Охлаждаемый предмет не должен быть слишком большим, иначе крышка централь-
ного подлокотника не закроется.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

269

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

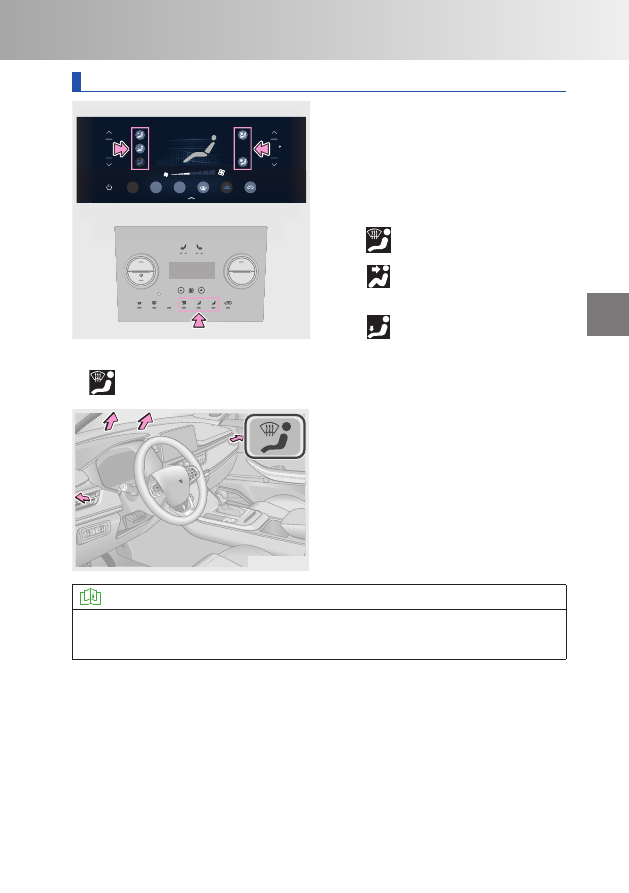

Выбор режима распределения воздуха

OMT18-5360

SYNC

REAR

AUTO

MAX

A/C

A/C

AUTO

SYNC

MAX

20.5 C

20.5 C

OMT18-5370

Выбрать необходимый режим распреде-
ления воздуха (к ветровому стеклу, через
центральные и боковые вентиляционные
решетки, через нижние вентиляционные
отверстия или через их комбинацию)
можно соответствующей кнопкой на па-
нели управления системой кондициони-
рования воздуха или сенсорной кнопкой
на дисплее.

Режим

: подача воздуха осуществля-

ется через сопла обдува ветрового стекла.

Режим

: подача воздуха осуществля-

ется через центральные и боковые венти-
ляционные решетки.

Режим

: подача воздуха осуществля-

ется через нижние вентиляционные ре-
шетки.



 Подача воздуха к ветровому стеклу и стеклам передних дверей :

воздух подается через сопла обдува ве-
трового стекла и отверстия для обдува
боковых стекол.



  ПРОЧИТАЙТЕ

При запотевании ветрового стекла во время движения рекомендуется включить
режим обдува ветрового стекла (для получения дополнительной информации см.
«Режим обогрева ветрового стекла» в этой главе).

270

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



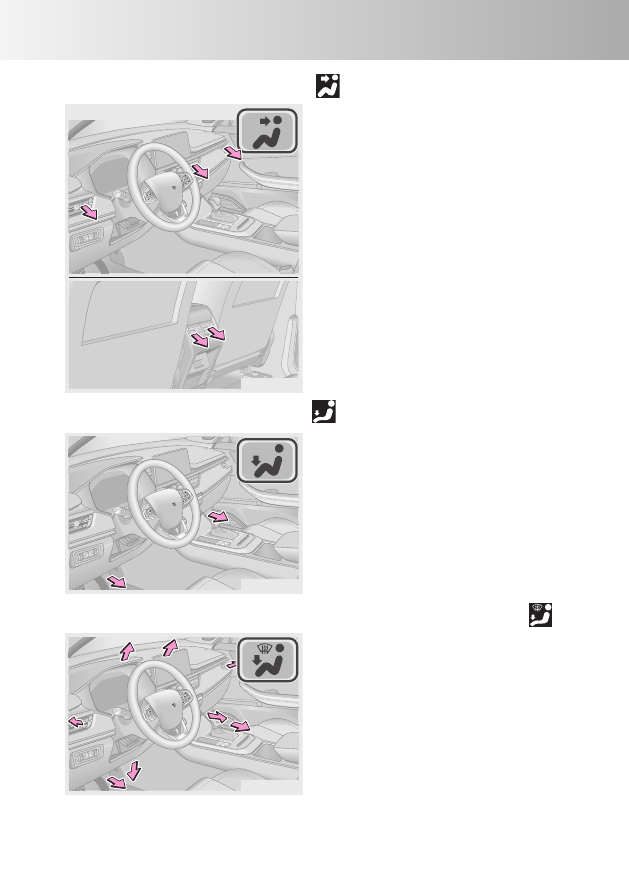

Подача воздуха в верхнюю часть салона

:

OMT18-5380

OMT18-5390

OMT18-5410

воздух подается через центральные, ле-
вые и правые боковые вентиляционные
решетки.



Подача воздуха в нижнюю часть салона

:

воздух подается через нижние вентиля-
ционные отверстия.



Подача воздуха в нижнюю часть салона, к ветровому стеклу и боковым стеклам

:

воздух подается через нижние венти-
ляционные отверстия, сопла обдува ве-
трового стекла и отверстия для обдува
боковых стекол.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

271

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



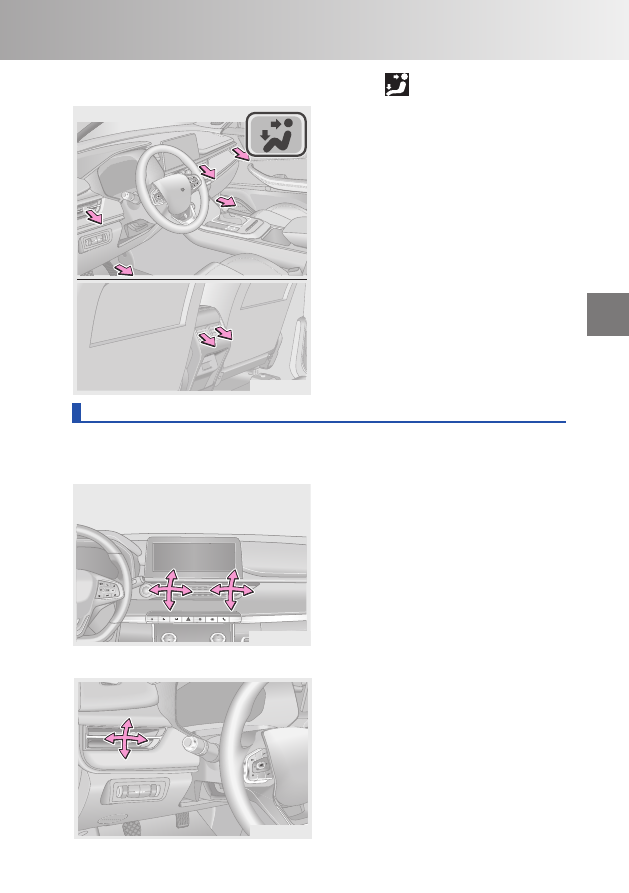

Подача воздуха в верхнюю и нижнюю часть салона

:

OMT18-5400

OMT18-5420

SET

OMT18-5430

воздух подается через нижние вентиля-
ционные отверстия и через вентиляцион-
ные решетки в передней панели.

Вентиляционные решетки

Направление и объем подачи воздуха через вентиляционные решетки можно отрегу-
лировать с помощью рычажков на них.



Центральные вентиляционные решетки

Для изменения направления воздушного
потока перемещайте рычажок на венти-
ляционной решетке вверх, вниз, влево
или вправо.



Боковые вентиляционные решетки

Для изменения направления воздушного
потока перемещайте рычажок на венти-
ляционной решетке вверх, вниз, влево
или вправо.

272

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



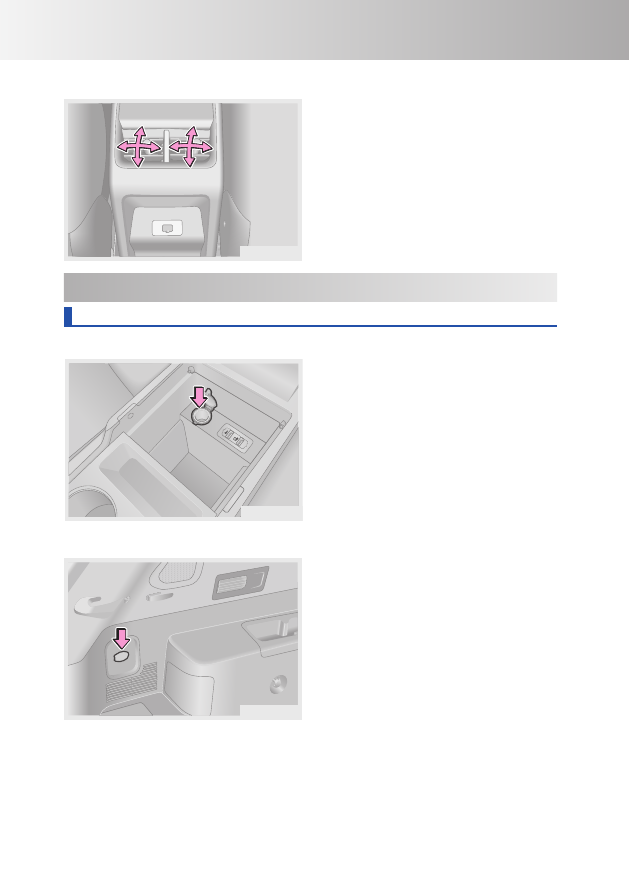

Вентиляционные решетки в подлокотнике

OMT18-5440

OMT18-5550

12V

OMT18-5520

Для изменения направления воздушного
потока перемещайте рычажок на венти-
ляционной решетке вверх, вниз, влево
или вправо.

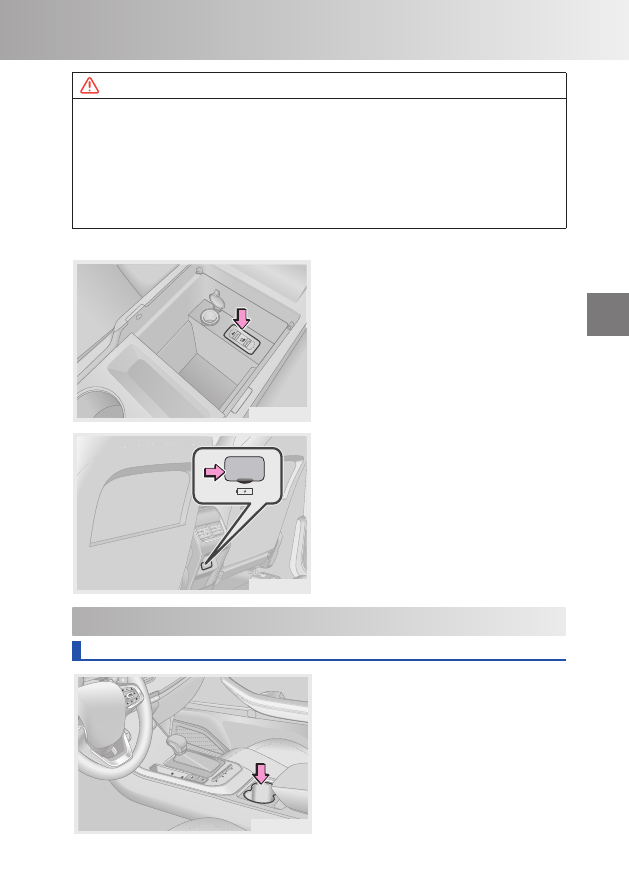

5-7. Электрическая розетка

Электрическая розетка



Передняя электрическая розетка

Передняя электрическая розетка распо-
ложена в отсеке в центральном подлокот-
нике.

Пользоваться электрической розеткой
можно только при выключателе пуска
двигателя, находящемся в положении
ACC/ON.



Задняя электрическая розетка

Задняя электрическая розетка располо-
жена на левой панели облицовки багаж-
ного отделения.

Пользоваться электрической розеткой
можно только при выключателе пуска
двигателя, находящемся в положении
ACC/ON.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

273

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



  ВНИМАНИЕ



Во избежание перегрузки и перегорания предохранителя мощность подключае-
мого потребителя не должна превышать 120 Вт при напряжении 12 В.



Во избежание разрядки аккумуляторной батареи не пользуйтесь электрической
розеткой долго при неработающем двигателе.



Запрещается вставлять в электрическую розетку что-либо, кроме специально
предназначенного для нее штепселя. Следите за тем, чтобы в электрическую
розетку не попала жидкость. Несоблюдение этого требования может вывести из
строя электрооборудование или взывать короткое замыкание.



Разъем USB

OMT18-5540

OMT18-5530

Передний разъем USB расположен в от-
секе в центральном подлокотнике.

С помощью данного разъема к головному
устройству аудиосистемы можно подклю-
чить мобильный телефон, iPad, запомина-
ющее устройство и другое оборудование.

Разъем USB расположен под задней вен-
тиляционной решеткой центрального
подлокотника.

С помощью данного разъема можно за-
ряжать электрическое оборудование,
потребляющее малые токи, например,
мобильный телефон и т. д.

5-8. Подстаканники

Подстаканники

OMT18-5560

+

-

P

R

N

D

Передний подстаканник

Передний подстаканник расположен в пе-
редней части консоли.

274

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

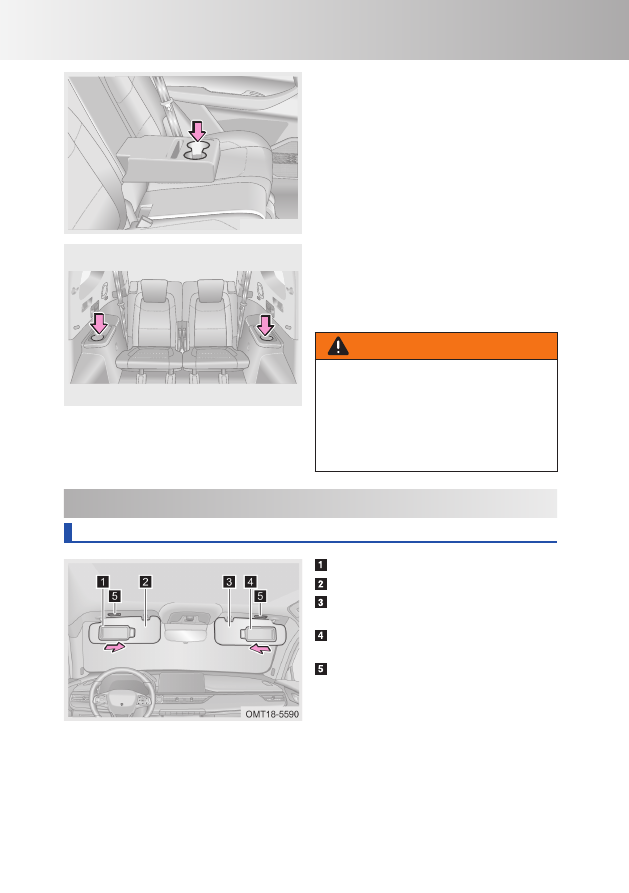

Задний подстаканник

Задний подстаканник расположен в цен-
тральном подлокотнике в спинке заднего
сиденья.

Боковые задние подстаканники (для неко-
торых вариантов исполнения автомобиля)

Боковые задние подстаканники располо-
жены по обе стороны от заднего сиденья.







ОПАСНОСТЬ



Плотно закрывайте крышки стаканов
и банок, чтобы исключить выплески-
вание из них воды или напитков.



Запрещается использовать под-
стаканники для размещения любых
предметов, кроме стаканов и банок
с напитками.

OMT18-5570

OMT18-5580

5-9. Солнцезащитные козырьки с косметическим зеркалом

Солнцезащитные козырьки с косметическим зеркалом

  Косметическое зеркало водителя

  Солнцезащитный козырек водителя

 Солнцезащитный козырек переднего

пассажира



Косметическое зеркало переднего
пассажира

 Подсветка косметических зеркал (для

некоторых вариантов исполнения ав-
томобиля)

Чтобы открыть косметическое зеркало,
сдвиньте его крышку в сторону.

Если косметическое зеркало оснащено
подсветкой, она включится автоматиче-
ски при сдвиге крышки в сторону.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

275

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

1.  Опустите солнцезащитный козырек.

2.  Отсоедините козырек от крючка и по-

верните его в сторону для защиты
от солнечного света.

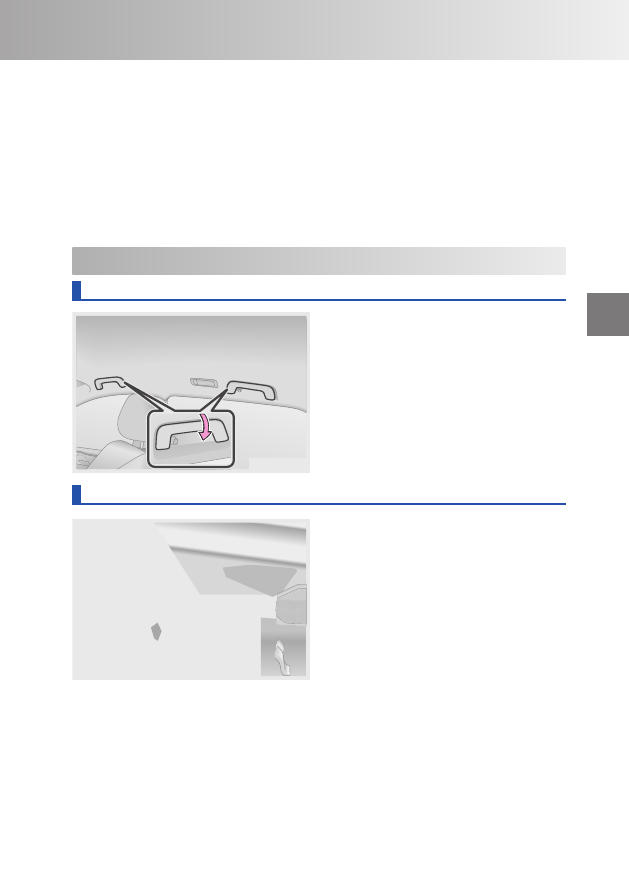

5-10. Поручни и центральный задний подлокотник

Поручни

OMT18-5610

Поручни находятся над проемом двери
переднего пассажира и над проемами за-
дних дверей.

Пассажиры могут держаться за поручни
при движении автомобиля по неровным
дорогам для обеспечения собственной
безопасности.

Центральный задний подлокотник (сиденье второго ряда)

276

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



5-11. Размещение мелких предметов и багажа



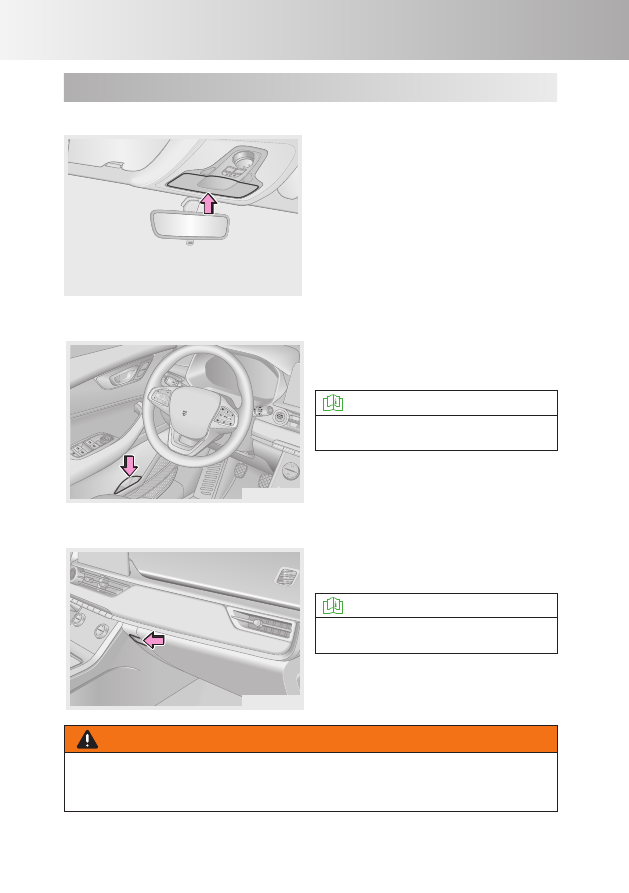

Отделение для очков

OMT18-5660

OMT18-5620

INT

INT

REAR

OMT18-5640

Отделение для очков находится рядом
с передним плафоном освещения салона.
В нем можно хранить только очки или дру-
гие мелкие предметы.



Карманы в дверях

Карманы в передних и задних дверях
можно использовать для хранения дорож-
ных карт, стаканов и других предметов.



  ПРОЧИТАЙТЕ

Не размещайте в карманах дверей
крупные предметы.



Перчаточный ящик

Перчаточный ящик служит для хранения
дорожных карт, руководства по эксплуа-
тации автомобиля и других предметов.



  ПРОЧИТАЙТЕ

Не размещайте в перчаточном ящике
крупные предметы.







ОПАСНОСТЬ

Перчаточный ящик должен быть всегда закрыт. В случае резкого торможения или
внезапного маневра пассажир может получить травму при ударе об открытую
крышку перчаточного ящика или предметы, хранящиеся в нем.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

277

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



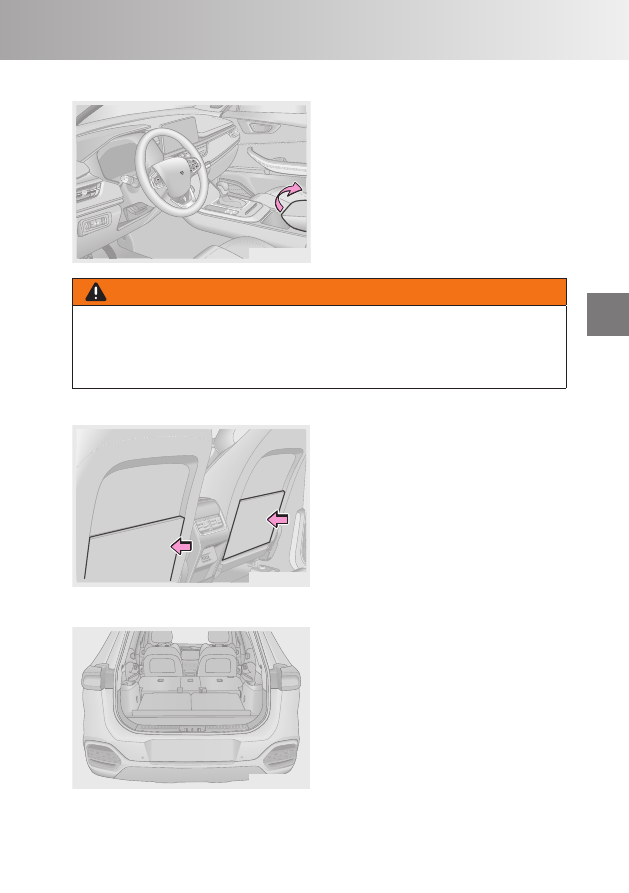

Отсек в центральной консоли

OMT18-5630

Отсек в центральной консоли служит для
хранения дорожных карт, руководства по
эксплуатации автомобиля и других пред-
метов.





ОПАСНОСТЬ



Не разрешайте взрослым или детям сидеть на крышке отсека в центральной
консоли.



Во время движения автомобиля крышка отсека в центральном подлокотнике
должна быть закрыта. Незакрытая крышка отсека в центральном подлокотнике
может мешать движению руки водителя и стать причиной травмы.



Карман в спинке сиденья

OMT18-5650

Спинки обоих передних сидений имеют
карманы, в которых можно хранить доку-
менты, руководство по эксплуатации ав-
томобиля и другие предметы.



Багажное отделение

OMT18-5680

Секционная спинка заднего сиденья
позволяет увеличить полезный объем
багажного отделения. Сложить спинку
сиденья очень просто. В сложенном со-
стоянии спинка сиденья образует ровный
и плоский пол багажного отделения (для
получения дополнительной информации
см. «3-7. Сиденья»).

278

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



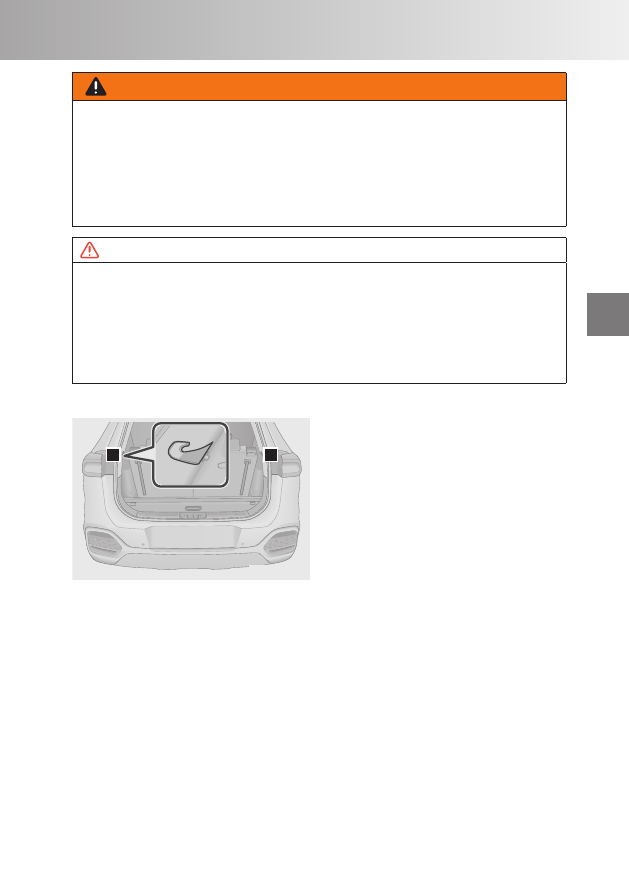

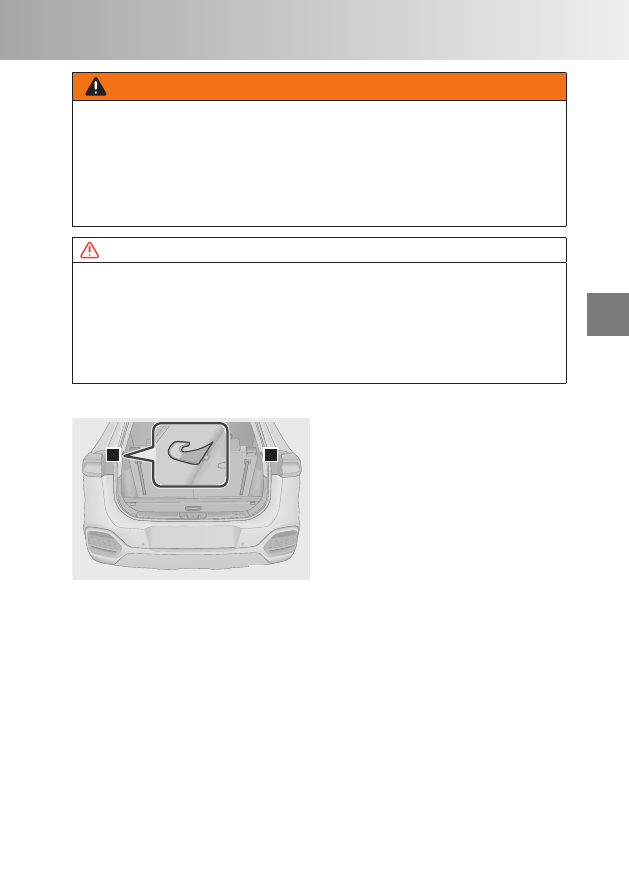

Крючки для крепления багажа

OMT18-5700

Расположены с обеих сторон багажного
отделения и служат для крепления не-
устойчивого багажа.



При погрузке багажа в автомобиль соблюдайте описываемые ниже меры
предосторожности.



При незанятом заднем сиденье для увеличения полезного объема багажного
отделения заднее сиденье можно сложить (процедура складывания описана в
разделе «3-7. Сиденья»).



Груз следует распределять по багажному отделению равномерно.



Для снижения расхода топлива не возите в автомобиле ненужные предметы.



Убедитесь в том, что загруженный багаж не мешает закрытию двери багажного
отделения.





ОПАСНОСТЬ



Запрещается движение с открытой или не полностью закрытой дверью багаж-
ного отделения. Невыполнение этого требования может привести к выпадению
предметов из багажного отделения и травмированию людей.



Размещая груз в багажном отделении, следите, чтобы он не располагался выше
спинки заднего сиденья. Располагайте груз как можно ниже, чтобы исключить
его перемещение вперед при торможении, поскольку это может привести к
травмированию пассажиров.



Запрещается перевозка пассажиров в багажном отделении. Пассажиры долж-
ны располагаться на своих сиденьях, пристегнувшись ремнями безопасности.
В противном случае при столкновении или внезапном торможении пассажиры
могут получить тяжелые травмы.



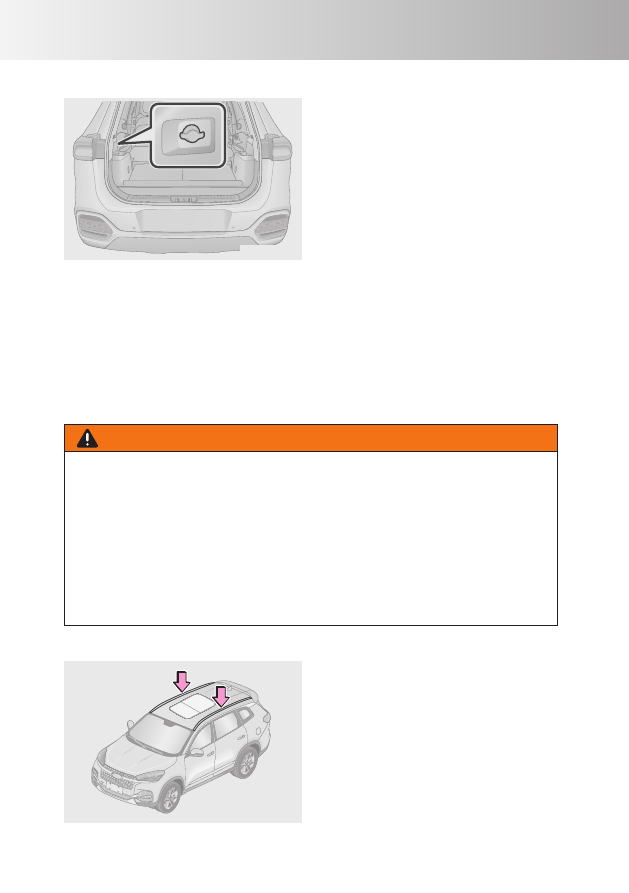

Рейлинги на крыше

OMT18-5710

Рейлинги на крыше предназначены для
перевозки грузов. Максимально допу-
стимая нагрузка на крышу автомобиля,
которая складывается из массы верхнего
багажника и массы размещенного на нем
груза, составляет 50 кг. Превышение мак-
симально допустимой нагрузки на крышу
автомобиля может привести к поврежде-
ниям багажника, крышки люка, кузова и
других компонентов, которые не покры-
ваются гарантией.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

279

5

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ





ОПАСНОСТЬ



Распределяйте груз равномерно. Неправильное распределение груза может от-
рицательно повлиять на управляемость автомобиля или эффективность тормо-
жения, что, в свою очередь, может стать причиной травм, в том числе, и смер-
тельных.



Размещение груза на верхнем багажнике приводит к увеличению высоты центра
тяжести автомобиля. В этом случае следует исключить движение с высокой ско-
ростью, резкие разгоны или резкие маневры, которые могут привести к потере
управляемости или опрокидыванию автомобиля.



  ВНИМАНИЕ



Не перегружайте верхний багажник.



При размещении длинных или широких предметов не допускайте, чтобы они вы-
ступали за габариты автомобиля.



Перед началом движения убедитесь в том, что груз надежно закреплен на верх-
нем багажнике.



Будьте осторожны, чтобы не поцарапать крышу. При необходимости проложите
между грузом и крышей защитный материал.



Шторка багажного отделения (для некоторых вариантов исполнения автомобиля)

OMT18-5690

A

B



Откройте дверь багажного отделе-
ния, поднимите ковровое покрытие
пола багажного отделения и достаньте
шторку багажного отделения.



Чтобы закрыть шторку багажного отде-
ления, заведите ее крепления в пазы
А и В. Убедитесь, что шторка надежно
зафиксирована в пазах.

280

5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

281

6

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

 6-1.

Управление

автомобилем

в экстренной ситуации
Аварийная световая
сигнализация ........................ 282
Светоотражающий жилет ...... 283
Знак аварийной остановки ..... 283
Инструмент ........................... 283

  6-2.   Если колесо получило

повреждение при движении
автомобиля
Если колесо получило
повреждение при движении
автомобиля ........................... 284
Экстренный ремонт шины
(для некоторых вариантов
исполнения автомобиля) ...... 284
Замена поврежденного
колеса................................... 286

  6-3.   Перегрев охлаждающей

жидкости двигателя
Перегрев охлаждающей
жидкости двигателя .............. 291

 6-4.

Замена

предохранителей

Предохранители ................... 292
Блок предохранителей .......... 292
Проверка
предохранителей .................. 293
Замена предохранителей ..... 294

  6-5.   Буксировка вашего автомобиля

Меры предосторожности
при буксировке ...................... 295
Буксировка неисправного
автомобиля ........................... 296
Установка буксирной
проушины .............................. 298

  6-6.   Снятие и установка

аккумуляторной батареи
Снятие и установка
аккумуляторной батареи ...... 299

  6-7.   Если двигатель не запускается

Проверка, выполняемая
владельцем ......................... 300
Пуск двигателя
при переобогащении
топливовоздушной смеси .... 301

  6-8.   Пуск двигателя от внешней

аккумуляторной батареи
Пуск двигателя от внешней
аккумуляторной батареи ...... 301
Процедура пуска
двигателя от внешней
аккумуляторной батареи ...... 301

  6-9.   Механический замок двери

Механический замок двери.... 303

 6-10.

Аварийное

открывание

двери багажного отделения
Аварийное открывание двери
багажного wотделения ......... 304

 6-11.

Система

ЭРА-ГЛОНАСС

(для некоторых вариантов
исполнения автомобиля)
Система ЭРА-ГЛОНАСС ....... 304

ОБОРУДОВАНИЕ АВТОМОБИЛЯ

282

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-1. Управление автомобилем в экстренной ситуации

Во время вождения большинство опасностей возникают внезапно, и только быстрое
принятие водителем верного решения, его правильные действия и сохранение кон-
троля над автомобилем могут предотвратить дорожно-транспортное происшествие
или уменьшить размер потерь и тяжесть травм.

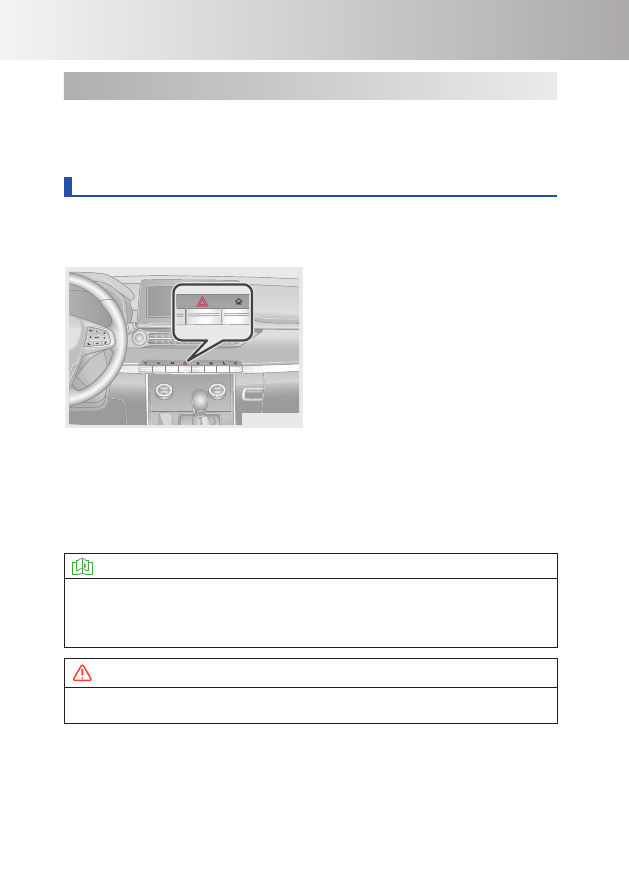

Аварийная световая сигнализация

Если вы должны остановить автомобиль в месте, где можете стать причиной дорож-
ного происшествия, включите аварийную световую сигнализацию для предупрежде-
ния других водителей. Остановите автомобиль в месте, которое находится как можно

P

OMT18-6020

дальше от транспортного потока.

Выключатель аварийной световой сиг-
нализации находится под головным
устройством аудиосистемы. Нажмите его
для включения аварийной световой сиг-
нализации. Для выключения аварийной
световой сигнализации нажмите этот вы-
ключатель еще раз.



Сигнал экстренного торможения

При нажатии на педаль тормоза в экстренной ситуации при высокой скорости движе-
ния все выключатели поворота и соответствующие индикаторы на приборной панели
мигают с высокой частотой. Это называется сигналом экстренного торможения. При
отпускании педали тормоза, нажатии выключателя аварийной световой сигнализа-
ции или установке выключателя пуска двигателя в положение OFF сигнал экстренного
торможения выключается.



  ПРОЧИТАЙТЕ



Аварийная световая сигнализация работает и при положении OFF выключателя
пуска двигателя.



При срабатывании подушек безопасности аварийная световая сигнализация
включается автоматически.





ВНИМАНИЕ

Во избежание разряда аккумуляторной батареи избегайте длительного пользова-
ния аварийной световой сигнализацией при неработающем двигателе.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

283

6

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

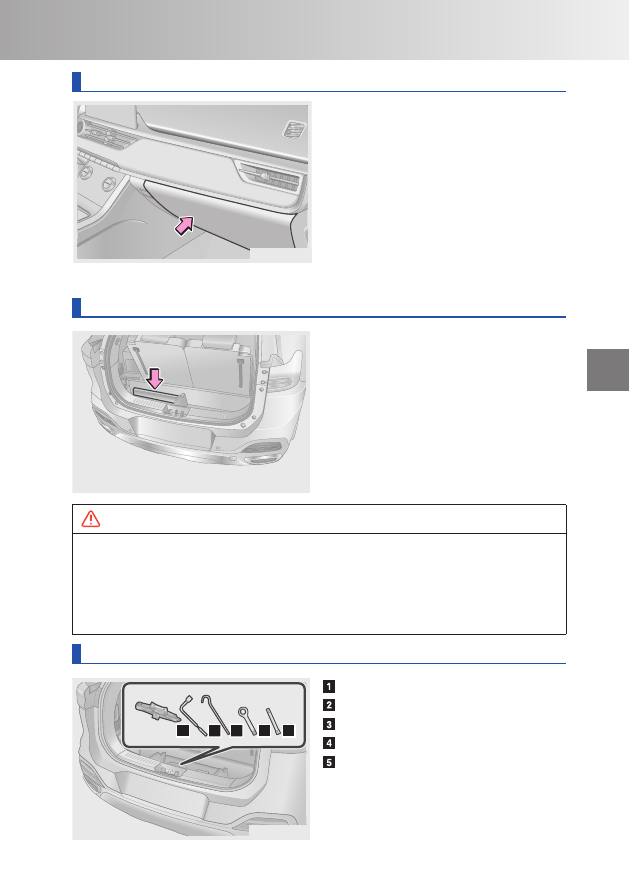

Светоотражающий жилет

OMT18-6030

OMT18-6040

Светоотражающий жилет находится в пер-
чаточном ящике.

Надевайте светоотражающий жилет (по-
лосами из светоотражающего материа-
ла наружу), когда покидаете автомобиль
в условиях недостаточной видимости
— например, для устранения внезапно
возникшей неисправности или после до-
рожно-транспортного происшествия. Это
сделает вас более заметными для во-
дителей других транспортных средств и
поможет избежать повторного дорожно-
транспортного происшествия.

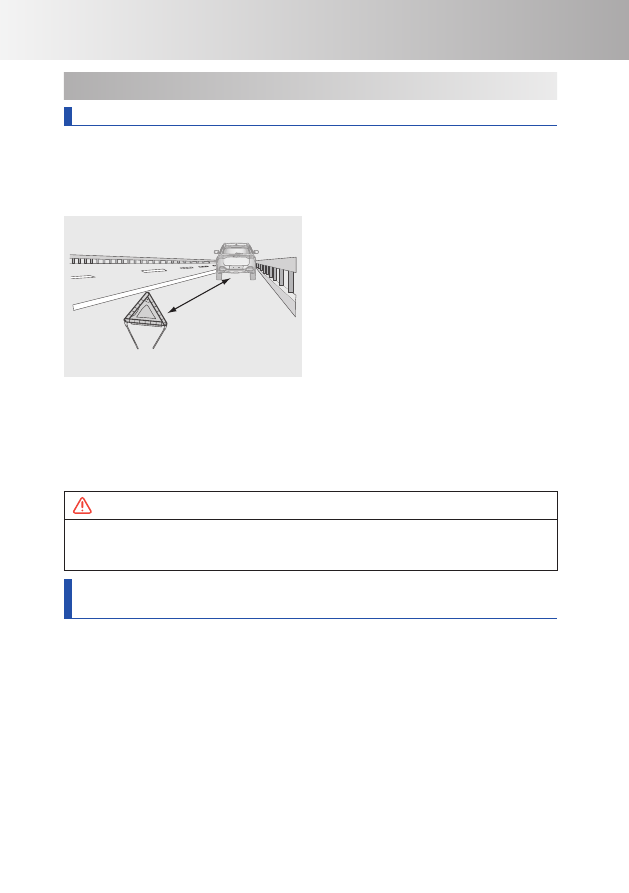

Знак аварийной остановки

Треугольный знак аварийной остановки
хранится в багажном отделении под ков-
ровым покрытием пола.

Использование знака аварийной останов-
ки при остановке автомобиля для устране-
ния внезапно возникшей неисправности
или после дорожно-транспортного про-
исшествия позволит предупредить об
опасности водителей других транспорт-
ных средств и избежать повторного до-
рожно-транспортного происшествия.





ВНИМАНИЕ



На автомагистрали знак аварийной остановки следует устанавливать на рассто-
янии не менее 150 метров позади вашего автомобиля.



На обычных дорогах знак аварийной остановки следует устанавливать на рас-
стоянии не менее 50 метров позади вашего автомобиля.



При плохой погоде или на повороте знак аварийной остановки следует устанав-
ливать на расстоянии не менее 150 м позади вашего автомобиля.

Инструмент

 Домкрат

  Баллонный ключ

  Рукоятка домкрата

  Буксирная проушина

  Удлинитель баллонного ключа

1

2

3

4

5

OMT18-6050

284

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-2. Если колесо получило повреждение при движении автомобиля

Если колесо получило повреждение при движении автомобиля

Если во время движения автомобиля колесо получило повреждение, держите рулевое
колесо обеими руками и, продолжая прямолинейное движение, плавно снизьте ско-
рость. Остановите автомобиль в безопасном месте в стороне от транспортного потока.
Желательно сделать это на горизонтальной площадке с твердым покрытием. Запре-
щается останавливать автомобиль посередине дороги или на разделительной полосе.

OMT18-6060

>15 м (город)

>30 м (трасса)

1.  Включите стояночный тормоз и пере-

ведите рычаг селектора в положение
P (стоянка) (автомобиль с автомати-
ческой коробкой передач)/рычаг пере-
ключения передач в положение N (ней-
траль) (автомобиль с механической
коробкой передач).

2.  Выключите двигатель и включите ава-

рийную световую сигнализацию.

3.  Попросите всех выйти из автомобиля

и встать с той стороны автомобиля, ко-
торая находится дальше от транспорт-
ного потока.

4. Достаньте знак аварийной остановки

из багажного отделения и установите
его на расстоянии 50–150 метров по-
зади автомобиля (в зависимости от
дорожных условий).





ВНИМАНИЕ

Не следует продолжать движение с поврежденным колесом. В противном случае
при движении даже на небольшое расстояние произойдет необратимое повреж-
дение шины.

Экстренный ремонт шины (для некоторых вариантов исполнения
автомобиля)

Ниже описано, как пользоваться комплектом для экстренного ремонта шины, кото-
рым комплектуются некоторые .модификации автомобиля.

Данный комплект предназначен только для временного ремонта поврежденной шины
в экстренной ситуации, при условии, что диаметр отверстия не превышает 6 мм (в
противном случае комплект не сможет герметизировать место прокола).

1.  Доставьте из автомобиля компрессор и баллон с герметиком для ремонта шины.

Хорошо встряхните баллон.

2.  Размотайте электрический кабель и шланг компрессора. Шланг наверните на со-

ответствующий штуцер на баллоне с герметиком и затяните.

3.  Отверните колпачок вентиля шины и положите его так, чтобы не потерять.

4.  Установите баллон с герметиком вверх дном в специальное крепление на ком-

прессоре. Поставьте компрессор рядом с поврежденным колесом.

5.  Шланг, идущий от баллона с герметиком, наверните на вентиль шины и затяните.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

285

6

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

6.  Запустите двигатель, вставьте штепсель компрессора в электрическую розетку и

включите компрессор.

7.  В течение 10 минут компрессор закачает герметик в шину и накачает ее. Когда дав-

ление воздуха в шине достигнет рекомендуемой величины, выключите компрес-
сор, отсоедините шланг от вентиля и уберите компрессор на место

8.  В течение 1 минуты после завершения ремонта шины выполните поездку на авто-

мобиле. После 5 км пробега проверьте давление воздуха в шине.





ВНИМАНИЕ



Если давление воздуха в шине находится в допустимом диапазоне, вы можете,
не превышая скорость 80 км/ч, проехать на отремонтированной шине до 200
км. После этого необходимо обратиться за помощью на ближайшую сервисную
станцию официального дилера Chery.



Если давление воздуха в шине ниже 2,0 бар, доведите давление до нормативной
величины с помощью компрессора. Повторите действия, описанные выше. Если
утечка воздуха из отремонтированной шины не прекратилась, необходимо об-
ратиться за помощью на ближайшую сервисную станцию официального дилера
Chery.





ОПАСНОСТЬ



Прежде чем приступить к экстренному ремонту шины, остановите автомобиль
как можно дальше от транспортного потока, включите аварийную световую
сигнализацию и поставьте знак аварийной остановки. Выполняйте требования
местного законодательства.



Данный комплект предназначен только для временного ремонта поврежденной
шины в экстренной ситуации. После временного ремонта поврежденной шины
необходимо обратиться за помощью на ближайшую сервисную станцию офици-
ального дилера Chery.



Если диаметр отверстия превышает 6 мм, давление воздуха в шине слишком
низкое или повреждение шины слишком серьезное, необходимо обратиться за
помощью на ближайшую сервисную станцию официального дилера Chery.



Если в шине остался гвоздь, саморез или иной посторонний предмет, вызвав-
ший ее прокол, удалите его, прежде чем приступить к ремонту шины.



Во избежание перегрева компрессора продолжительность его непрерывной
работы не должна превышать 10 минут. После этого компрессор должен остыть
несколько минут, прежде чем его можно будет включить снова. Во время работы
компрессор и шланг могут сильно нагреться.



После экстренного ремонта шины избегайте быстрых разгонов, резкого тормо-
жения и прохождения поворотов на высокой скорости.



Избегайте попадания герметика на кожу или в глаза. Храните его в месте, недо-
ступном для детей.



Запрещается вводить герметик в шину, если давление воздуха в ней соответ-
ствует норме — из-за высокого давления воздуха в шине возможно выплескива-
ние герметика наружу.

286

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

Замена поврежденного колеса



Подготовка к подъему автомобиля домкратом

1.  Включите стояночный тормоз.

2.  Установите домкрат на прочное и ровное основание.

3.  При подъеме автомобиля домкратом перед его колесами должны быть установле-

ны противооткатные упоры, а в самом автомобиле не должно быть людей.

4.  Когда автомобиль поднят домкратом, следите за тем, чтобы ничьи части тела не

оказались под кузовом.



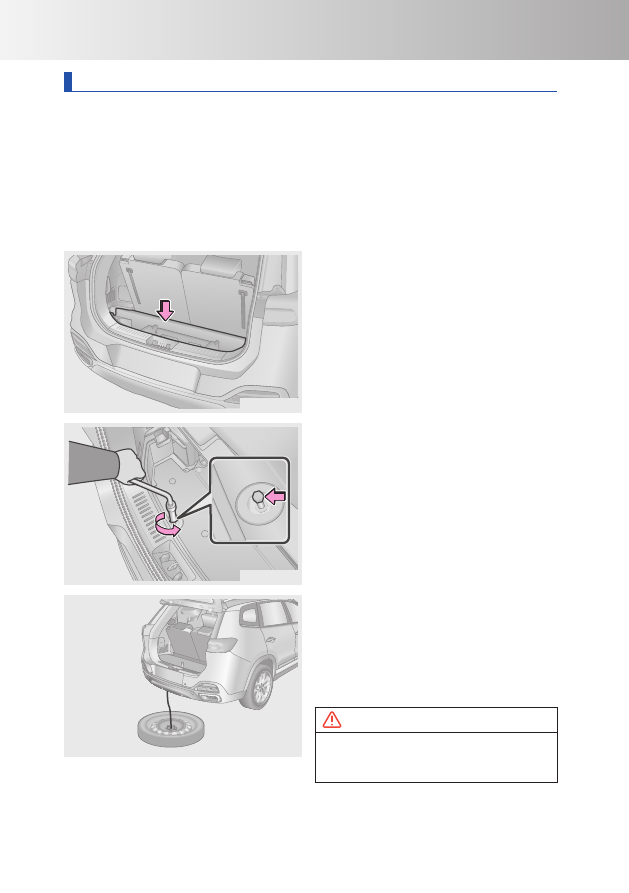

Достаньте запасное колесо

OMT18-6070

OMT18-6080

OMT18-6090

1.  Откройте дверь багажного отделения и

поднимите ковровое покрытие багаж-
ного отделения.

2.  Достаньте из багажного отделения ве-

щевой короб.

3.  Наденьте баллонный ключ с удлините-

лем на головку болта крепления запас-
ного колеса.

4. Отворачивайте ключом болт крепле-

ния запасного колеса против часовой
стрелки, чтобы опустить запасное ко-
лесо.

5. Когда запасное колесо будет опуще-

но в нижнее положение, отсоедините
крюк фиксатора и достаньте запасное
колесо.

6. После замены поврежденного колеса

запасным уложите поврежденное ко-
лесо в порядке, обратном снятию.



  ВНИМАНИЕ

Будьте осторожны при работе инстру-
ментом — не повредите облицовку ба-
гажного отделения.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

287

6

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ



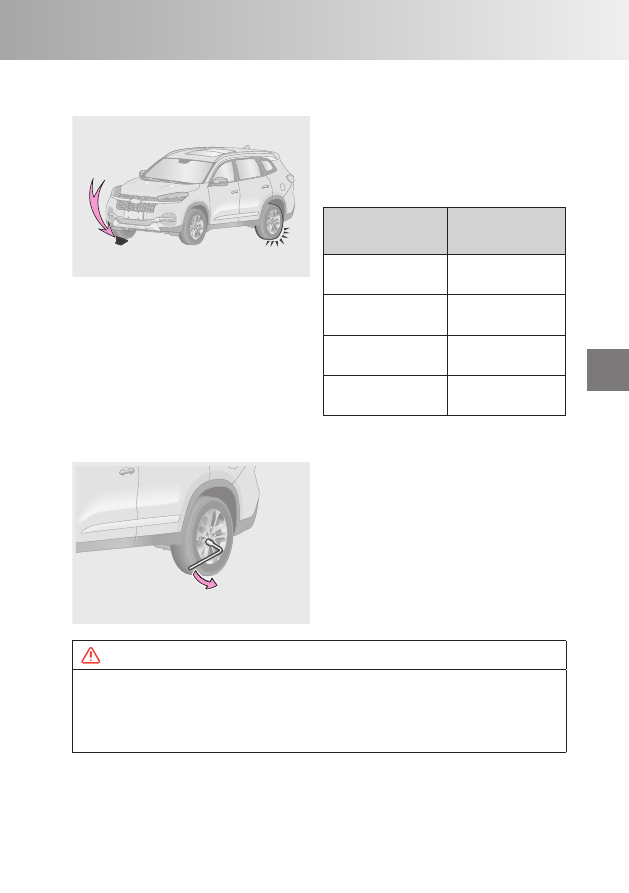

Установка запасного колеса

1.  Установка противооткатных упоров.

OMT18-6100

При подъеме автомобиля домкратом сле-
дует установить противооткатные упоры
перед колесом, находящимся по диаго-
нали от поврежденного колеса, чтобы из-
бежать самопроизвольного движения
автомобиля.

Поврежденное

колесо

Положение

противо-

откатного упора

Переднее левое
колесо

Позади заднего
правого колеса

Переднее правое
колесо

Позади заднего
левого колеса

Заднее левое
колесо

Перед передним
правым колесом

Заднее правое
колесо

Перед передним
левым колесом

2.  Ослабление затяжки колесных болтов.

OMT18-6120

Перед подъемом автомобиля домкратом
следует ослабить затяжку всех колесных
болтов поврежденного колеса, вращая
их против часовой стрелки баллонным
ключом. Для развития максимального
момента при отворачивании болтов бал-
лонный ключ следует надеть на головку
болта так, чтобы ручка ключа находилась
с левой стороны, затем взяться за конец
ручки этого ключа и нажать на нее, как по-
казано на рисунке.





ВНИМАНИЕ



При отворачивании болтов баллонным ключом не допускайте соскальзывания
ключа с головки болта. В противном случае вы можете повредить колесный болт.



Не отворачивайте болты полностью на данном этапе, а лишь ослабьте их. В про-
тивном случае под тяжестью автомобиля колесо может упасть, что может стать
причиной травмирования людей или повреждения автомобиля.

288

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

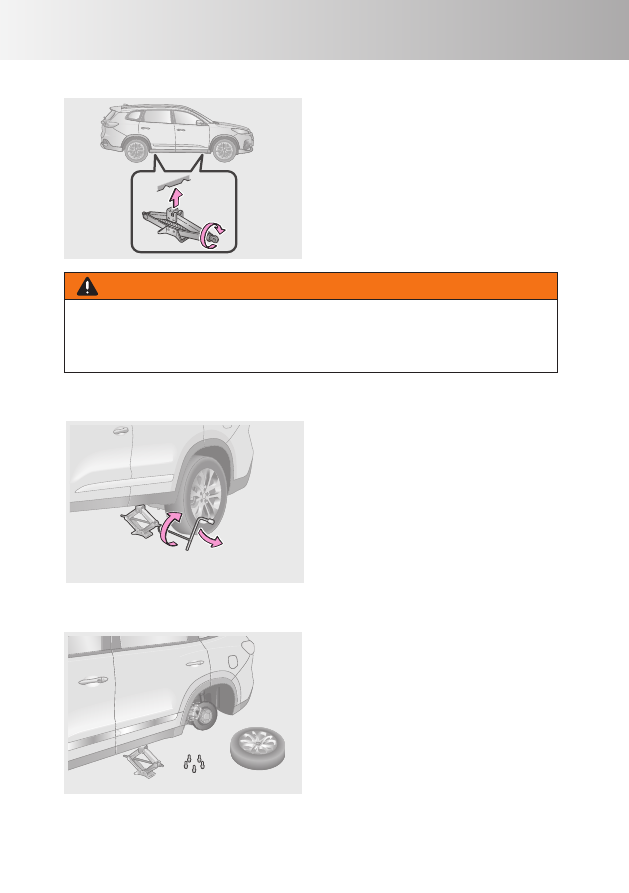

3.  Установка домкрата.

OMT18-6130

Установите домкрат на горизонтальной
площадке с твердым покрытием и убеди-
тесь, что углубление на головке домкрата
точно совпадает с опорной площадкой на
кузове автомобиля.

Вращайте ручку домкрата по часовой
стрелке рукой до тех пор, пока углубление
на головке домкрата не коснется опорной
площадки на кузове автомобиля.





ОПАСНОСТЬ



Максимальная нагрузка на домкрат: 1200 кг.



Поднимите автомобиль на высоту, достаточную для того, чтобы снять колесо.



Когда автомобиль поднят домкратом, во избежание травмирования людей сле-
дите за тем, чтобы ничьи части тела не оказались под кузовом.

4.  Подъем автомобиля домкратом (сначала убедитесь, что в автомобиле никого не оста-

лось).

Для подъема автомобиля домкратом
установите ручку домкрата на домкрат,
вставьте баллонный ключ в ручку дом-
крата, затем вращайте баллонный ключ
по часовой стрелке. Как только головка
домкрата коснется опорной площадки на
кузове и начнет поднимать автомобиль,
еще раз проверьте правильность установ-
ки домкрата.

5.  Снятие поврежденного колеса.

OMT18-6140

С помощью баллонного ключа отверните
5 колесных болтов, вращая баллонный
ключ против часовой стрелки, и снимите
колесо.

Кладите снятое колесо на землю выпу-
клой стороной вверх, чтобы не поцара-
пать ее.

OMT18-6150

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

289

6

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

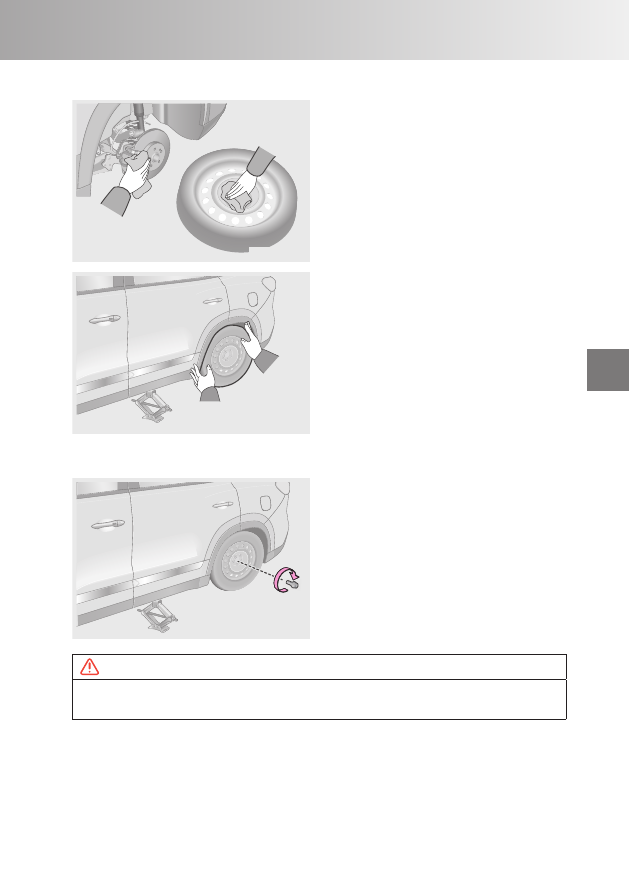

6.  Установка запасного колеса.

OMT18-6160

OMT18-6170

Перед установкой колеса удалите все
загрязнения с привалочных плоскостей.
Установите запасное колесо на ступицу
и убедитесь, что колесный диск хорошо
прилегает к ступице. В противном случае
затяжка колесных болтов ослабнет, что
приведет к серьезным последствиям.

Установите запасное колесо на ступицу.

7.  Затяжка колесных болтов.

OMT18-6180

Сначала заверните 5 колесных болтов от
руки, вращая их по часовой стрелке. За-
тем установите запасное колесо в пра-
вильное положение и предварительно
затяните все болты с помощью баллонно-
го ключа.



  ВНИМАНИЕ

Запрещается наносить смазку на резьбовую часть болтов. Если на болте имеются
следы смазки, удалите ее перед тем, как заворачивать болт в ступицу.















содержание      ..     7      8      9      10     ..
