Новый Chery TIGGO 8 PRO MAX. Руководство по эксплуатации (2023 год) - часть 8





СИСТЕМЫ

ПОМОЩИ

ВОДИТЕЛЮ

5

227

В

Вы

ыккл

лю

ючча

атте

ел

льь с

си

ис

стте

ем

мы

ы H

HD

DC

C

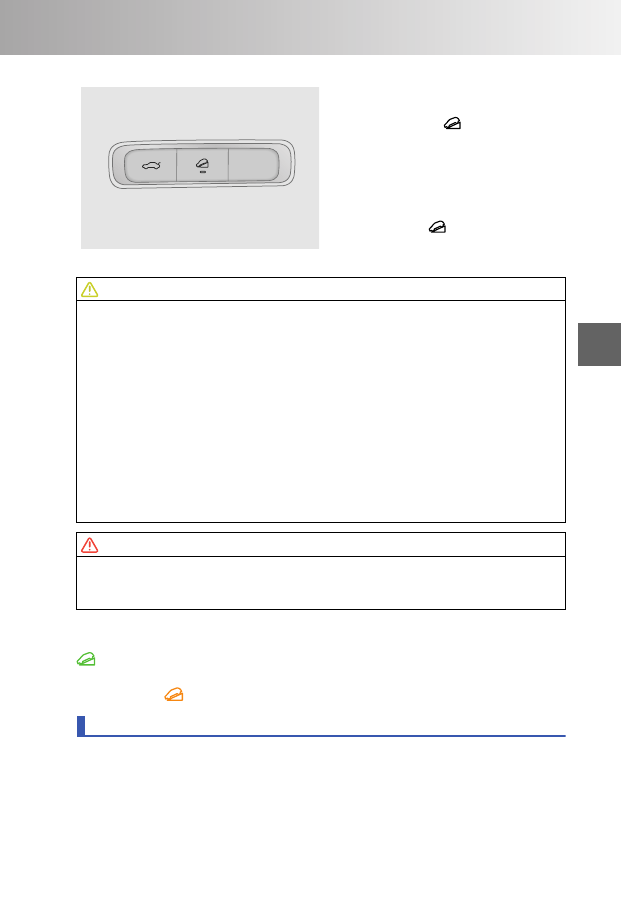

OMT18-4070

При

скорости

автомобиля,

не

превышающей

60

км/ч,

нажмите

выключатель

«

».

При

этом

загорится

встроенный

в

клавишу

выключателя

индикатор.

Система

выключится

автоматически,

когда

скорость автомобиля превысит 60 км/
ч. Для того чтобы выключить систему
вручную,

еще

раз

нажмите

выключатель «

», и встроенный в

клавишу

выключателя

индикатор

погаснет.

ВНИМАНИЕ

• Перед началом движения по крутому спуску включите систему HDC. Это

позволит вам не отвлекаться от управления автомобилем и держать обе руки на
рулевом колесе.

• Когда работает система HDC, в случае блокировки колес система ABS

включается автоматически.

• Если во время работы системы HDC какое-то из колес потеряет контакт с

грунтом, тормозное усилие будет перераспределено на другое колесо,
имеющее лучшее сцепление с грунтом.

• Система HDC управляет работой тормозных механизмов с помощью системы

динамической

стабилизации.

При

работе

системы

может

раздаваться

характерный гидравлический звук, что является нормальным явлением. В
случае неисправности системы динамической стабилизации система HDC не
работает. При первой же возможности обратитесь на сервисную станцию
официального дилера Chery для проверки и ремонта автомобиля.

ОПАСНОСТЬ

Во избежание попадания в опасную ситуацию водитель должен выполнять все
необходимые для управления автомобилем действия на протяжении всей
поездки.

И

Ин

нд

ди

икка

атто

ор

р с

си

ис

стте

ем

мы

ы ууп

пр

ра

ав

вл

ля

яе

ем

мо

огго

о с

сп

пуус

скка

а

Во время активации системы на приборной панели загорается зеленый индикатор «

».

В случае неисправности системы на приборной панели загорается желтый
сигнализатор «

».

Антиблокировочная тормозная система (ABS)

Система ABS помогает предотвратить блокировку колес при слишком сильном
торможении или при торможении на скользкой дороге. Это позволяет избежать
проскальзывания колес и заноса автомобиля, а также повышает устойчивость
автомобиля.

5. СИСТЕМЫ ПОМОЩИ ВОДИТЕЛЮ

228

OMT18-4071

1. Нажмите педаль тормоза

и удерживайте ее в этом

положении.

2. Поворачивайте рулевое колесо,

чтобы избежать столкновения с

препятствием. Даже в условиях экс-

тренного торможения вы все равно

сохраните контроль над автомобилем.

Как правильно пользо-

ваться системой ABS

Система ABS вступает в действие
только

при

опасности

блокировки

колес при торможении, но не во время
нормального торможения. Если во
время торможения педаль тормоза
пульсирует

и

слышен

шум,

это

указывает на работу системы ABS.
Такие пульсации и шум являются
нормальным

явлением.

При

достаточной дистанции система ABS
дает

возможность

объехать

препятствие во время торможения и
таким

образом

избежать

столкновения с ним. Не отпускайте
педаль тормоза.

ОПАСНОСТЬ

• Управляйте автомобилем с осторожностью и снижайте скорость в поворотах.

• В случае неисправности системы ABS при первой же возможности обратитесь

на сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

• Система

ABS

обеспечивает

максимально

возможную

эффективность

торможения, однако длина тормозного пути во многом зависит от состояния
дорожного покрытия.

• Кроме того, система ABS не может защитить вас от опасности при слишком

маленькой дистанции до впередиидущего транспортного средства, при проезде
залитых водой участков, при слишком быстром движении в поворотах или на
разбитых дорогах, а также при невнимательном или небрежном управлении
автомобилем.

• Система ABS не гарантирует сокращения тормозного пути при любом

состоянии дорожного покрытия. Если на автомобиле установлены цепи
противоскольжения

или

если

автомобиль

движется

по

песчаной

или

заснеженной дороге, то автомобиль с ABS может иметь более длинный
тормозной путь по сравнению с автомобилями без ABS.

С

Си

иггн

на

ал

ли

изза

атто

ор

р н

не

еи

ис

сп

пр

ра

ав

вн

но

ос

стти

и а

ан

нтти

иб

бл

ло

окки

ир

ро

ов

во

оччн

но

ой

й тто

ор

рм

мо

оззн

но

ой

й с

си

ис

стте

ем

мы

ы

((A

AB

BS

S))

В случае неисправности системы на приборной панели загорается желтый
сигнализатор «

».

ОПАСНОСТЬ

Если сигнализатор неисправности системы ABS и сигнализатор неисправности
тормозной

системы

загорелись

одновременно,

остановите

автомобиль

в

безопасном месте на обочине дороги и при первой же возможности обратитесь
на сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

Ф

Фуун

нккц

ци

ио

он

на

ал

лььн

ны

ые

е о

оггр

ра

ан

ни

ичче

ен

ни

ия

я

■ Система ABS может издавать при работе следующие звуки:

1. Звук, возникающий при пульсации педали тормоза.

5. СИСТЕМЫ ПОМОЩИ ВОДИТЕЛЮ

СИСТЕМЫ

ПОМОЩИ

ВОДИТЕЛЮ

5

229

2. Звук удара компонентов подвески о кузов автомобиля при экстренном

торможении.

3. Звук работы электродвигателя, электромагнитного клапана и насоса обратной

подачи в гидравлическом блоке системы ABS.

4. Звук работы электромагнитного клапана при вмешательстве электронного

регулятора тормозных сил (EBD) в процесс торможения.

5. Короткий «жужжащий» звук в хода самодиагностики системы ABS — при

включении электропитания или при пуске двигателя.

■ В указанных ниже условиях всегда поддерживайте безопасную
дистанцию до впередиидущего транспортного средства.

1. При движении по разбитым дорогам.

2. При движении по дорогам с выбоинами или неровным покрытием.

3. При использовании цепей противоскольжения.

4. При движении по грязным, гравийным или заснеженным дорогам.

ВНИМАНИЕ

Большое значение для нормальной работы системы ABS имеют размер шин, их
спецификация и состояние протектора. При замене устанавливайте шины такого
же типоразмера, допустимой нагрузки и конструкции, как и шины, установленные
на заводе. При выходе шины из строя обратитесь на сервисную станцию
официального

дилера

Chery

для

замены

неисправной

шины

на

новую

оригинальную шину.

ОПАСНОСТЬ

• При

вождении

в

дождь

следует

тщательно

контролировать

скорость

автомобиля. В случае пробуксовки или проскальзывания колес система ABS
может оказаться неэффективной.

• Хотя система ABS помогает сохранить контроль над автомобилем, очень важно

управлять автомобилем осторожно и поддерживать умеренную скорость
движения

и

безопасную

дистанцию

до

впередиидущего

транспортного

средства,

поскольку

существует

предел

устойчивости

автомобиля

и

эффективности работы рулевого управления даже при работе системы ABS.

Другие системы помощи водителю

Э

Эл

ле

еккттр

ро

он

нн

ны

ый

й р

ре

еггуул

ля

ятто

ор

р тто

ор

рм

мо

оззн

ны

ыхх с

си

ил

л ((E

EB

BD

D))

Электронный

регулятор

тормозных

сил

(EBD)

автоматически

регулирует

распределение тормозных сил между передней и задней осями в зависимости от
нагрузки на них. Это необходимо для повышения эффективности торможения.
Совместная работа электронного регулятора тормозных сил и системы ABS
повышает устойчивость автомобиля при торможении. Кроме того, при торможении
в повороте система регулирует усилие в тормозных механизмах внутренних и
внешних по отношению к центру поворота колес, что еще больше повышает
устойчивость автомобиля при торможении.

П

Пр

ро

отти

ив

во

об

бууккс

со

ов

во

оччн

на

ая

я с

си

ис

стте

ем

ма

а ((T

TC

CS

S))

При резком трогании с места, а также во время разгона возможна пробуксовка
ведущих колес. На скользкой (например, покрытой снегом или льдом) дороге это
может привести к потере контроля над автомобилем и стать причиной аварийной

5. СИСТЕМЫ ПОМОЩИ ВОДИТЕЛЮ

230

ситуации. Если на основании сигнала от колесных датчиков система TCS
обнаружила, что частота вращения ведущих колес превышает частоту вращения
ведомых колес (что может свидетельствовать о пробуксовке), она корректирует
угол опережения зажигания, уменьшает угол открытия дроссельной заслонки,
включает более низкую передачу или затормаживает ведущие колеса, чтобы
прекратить их пробуксовку.

С

Си

ис

стте

ем

ма

а п

по

ом

мо

ощ

щи

и п

пр

ри

и ттр

ро

огга

ан

ни

ии

и н

на

а п

по

од

дъ

ъе

ем

ме

е ((H

HA

AC

C))

Система HAC предотвращает скатывание автомобиля назад при трогании на
подъеме. После остановки автомобиля система HAC с помощью датчика
продольного ускорения определяет, находится ли автомобиль на уклоне. Если
автомобиль из неподвижного положения начинает движение передним или задним
ходом на подъем, система HAC начинает работу автоматически. При трогании
автомобиля с места система в течение 1– 2 секунд поддерживает давление в
тормозных механизмах, пока водитель переносит ногу с педали тормоза на педаль
акселератора. Давление в тормозных механизмах снижается плавно, по мере
увеличения развиваемого двигателем тягового усилия. Это позволяет избежать
аварийной ситуации в результате резкого трогания автомобиля с места.

С

Си

ис

стте

ем

ма

а п

по

ом

мо

ощ

щи

и п

пр

ри

и э

эккс

сттр

ре

ен

нн

но

ом

м тто

ор

рм

мо

ож

же

ен

ни

ии

и ((B

BA

AS

S))

Система BAS позволяет уменьшить тормозной путь автомобиля при экстренном
торможении. В экстренной ситуации водитель обычно начинает тормозить вовремя,
но, как правило, нажимает педаль тормоза с недостаточным усилием, и это
увеличивает тормозной путь. В подобных ситуациях может помочь система BAS.
Если в экстренной ситуации водитель нажимает педаль тормоза быстро, но
недостаточно сильно, система BAS сразу же поднимает давление в контурах
тормозной системы до максимального уровня. Это повышает быстродействие и
эффективность системы ABS и позволяет эффективно сократить тормозной путь.

С

Си

ис

стте

ем

ма

а п

пр

ри

ио

ор

ри

итте

етта

а тто

ор

рм

мо

ож

же

ен

ни

ия

я ((B

BO

OS

S))

При одновременном нажатии педали акселератора и педали тормоза данная
система отдает приоритет торможению, ограничивая развиваемый двигателем
крутящий момент.

С

Си

ис

стте

ем

ма

а кко

он

нттр

ро

ол

ля

я ття

ягги

и ((D

DT

TC

C))

Если в обычных условиях эксплуатации водитель быстро отпустит педаль
акселератора или случайно включит пониженную передачу, то на скользкой дороге
из-за эффекта торможения двигателем ведущие колеса могут заблокироваться. В

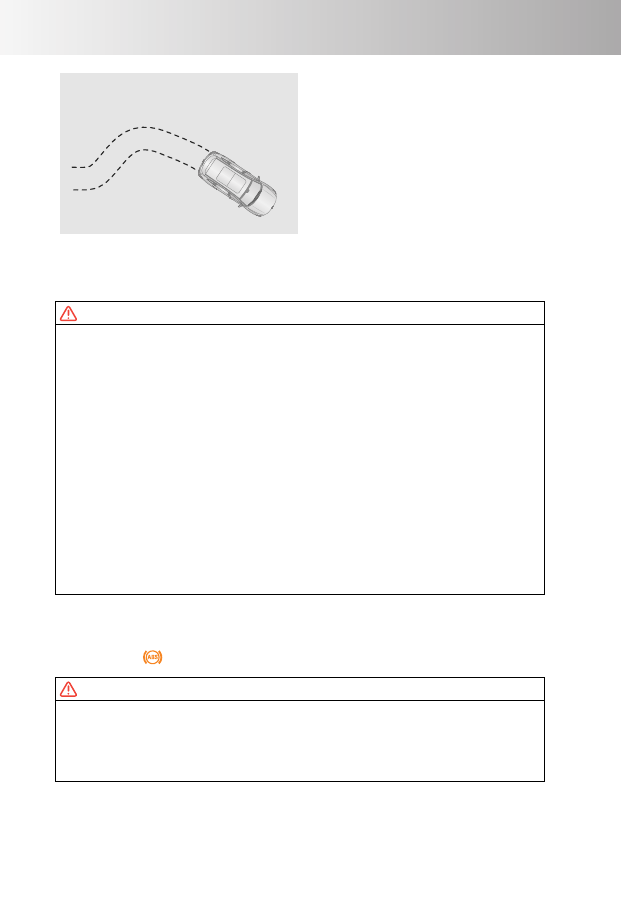

таком

случае

система

динамической

стабилизации

снизит

развиваемый

двигателем крутящий момент и разблокирует ведущие колеса, восстановив
управляемость автомобиля.

С

Си

ис

стте

ем

ма

а п

пр

ре

ед

до

оттв

вр

ра

ащ

ще

ен

ни

ия

я о

оп

пр

ро

окки

ид

ды

ыв

ва

ан

ни

ия

я а

ав

втто

ом

мо

об

би

ил

ля

я ((R

RM

MII))

Система RMI помогает предотвратить опрокидывание автомобиля под действием
динамической нагрузки (например, при перестроении).

5. СИСТЕМЫ ПОМОЩИ ВОДИТЕЛЮ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

231

6-1. Ваши действия в

экстренной ситуации

Система ЭРА-
ГЛОНАСС ...................... 232

Выключатель
аварийной световой
сигнализации ................ 234

Светоотражающий
жилет ............................ 235

Знак аварийной
остановки ...................... 235

Инструмент ................... 236

6-2. Ваши действия в случае

неисправности

Если колесо получило
повреждение при
движении автомобиля ... 236

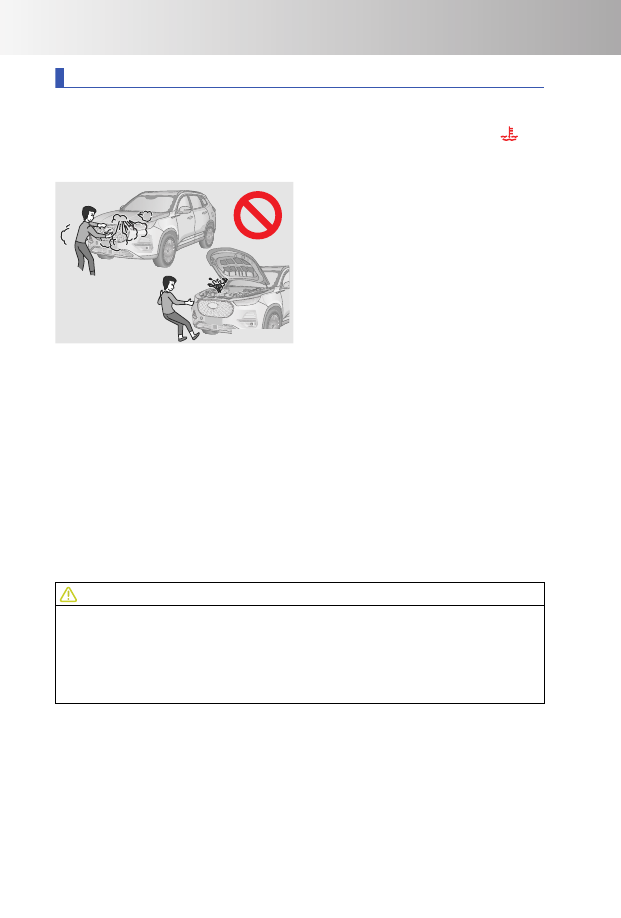

Перегрев
охлаждающей
жидкости двигателя....... 242

Действия при разряде
аккумуляторной
батареи ......................... 243

Если двигатель не
запускается ................... 245

6-3. Буксировка

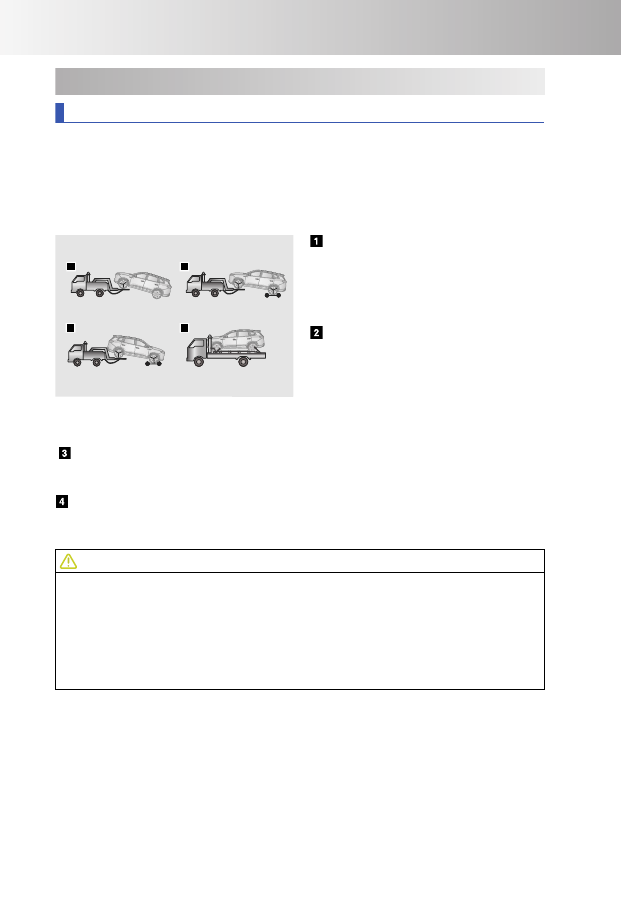

Буксировка вашего
автомобиля ................... 246

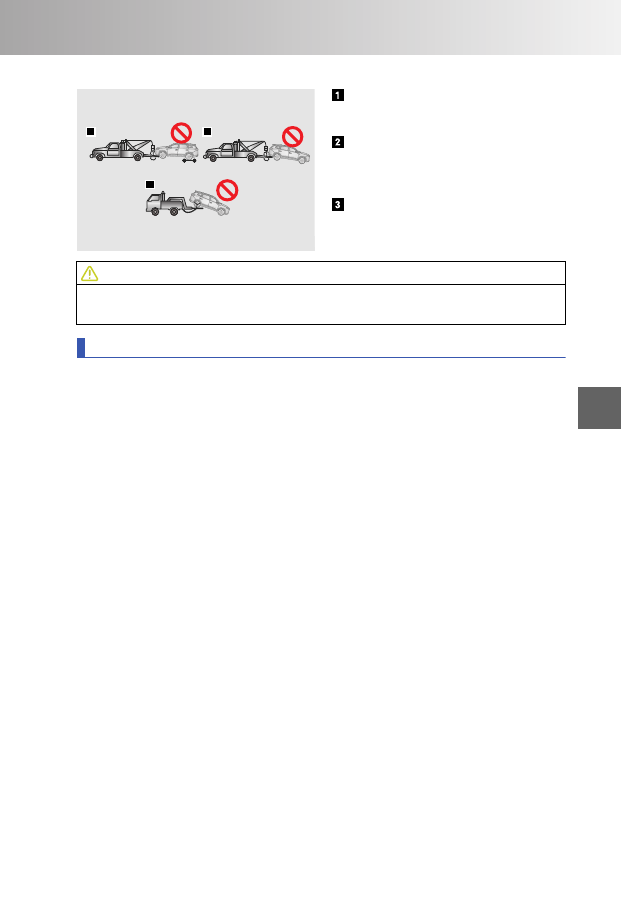

Буксировка неисправного
автомобиля ................... 247

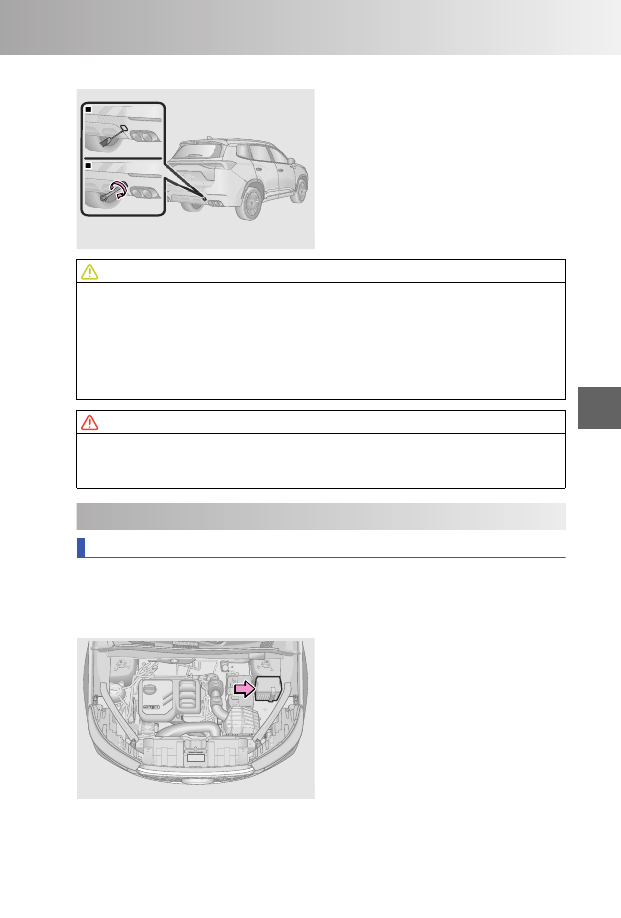

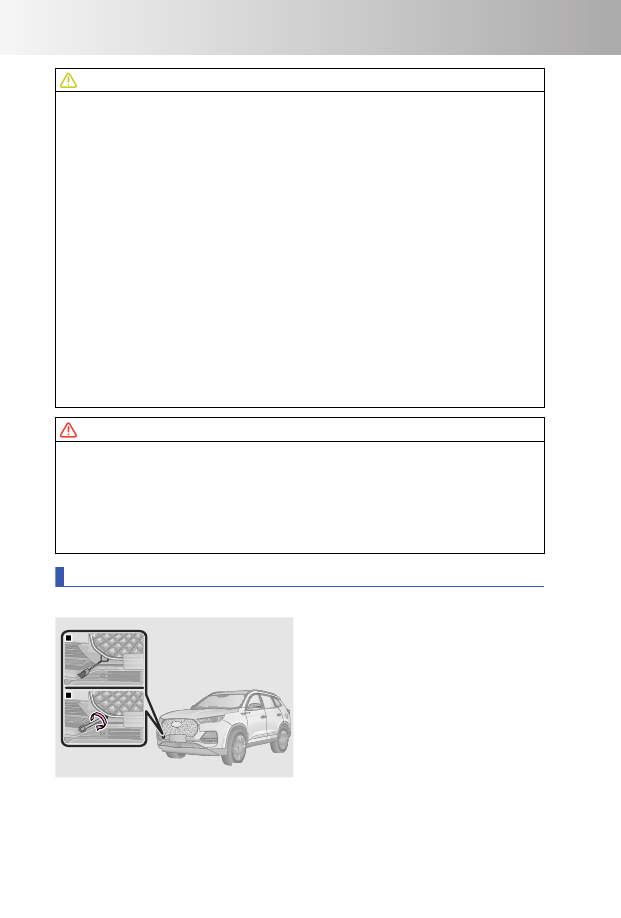

Установка буксирной
проушины...................... 248

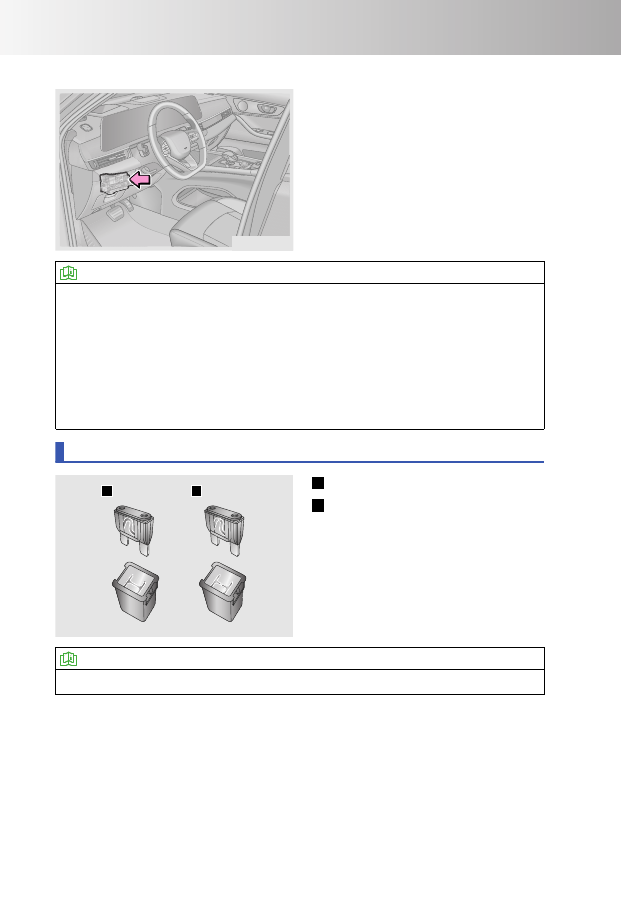

6-4. Предохранители

Блок
предохранителей........... 249

Проверка
предохранителей........... 250

Замена
предохранителей........... 251

6-5. Если вам нужна

помощь

Удовлетворенность
обслуживанием ............. 252

Услуги,
предоставляемые
сервисной станцией
официального дилера
Chery ............................. 252

Способ обращения в
компанию Chery............. 252

Информация,
предоставляемая при
обращении в
компанию Chery............. 252

В СЛУЧАЕ НЕИСПРАВНОСТИ

232

6-1. Ваши действия в экстренной ситуации

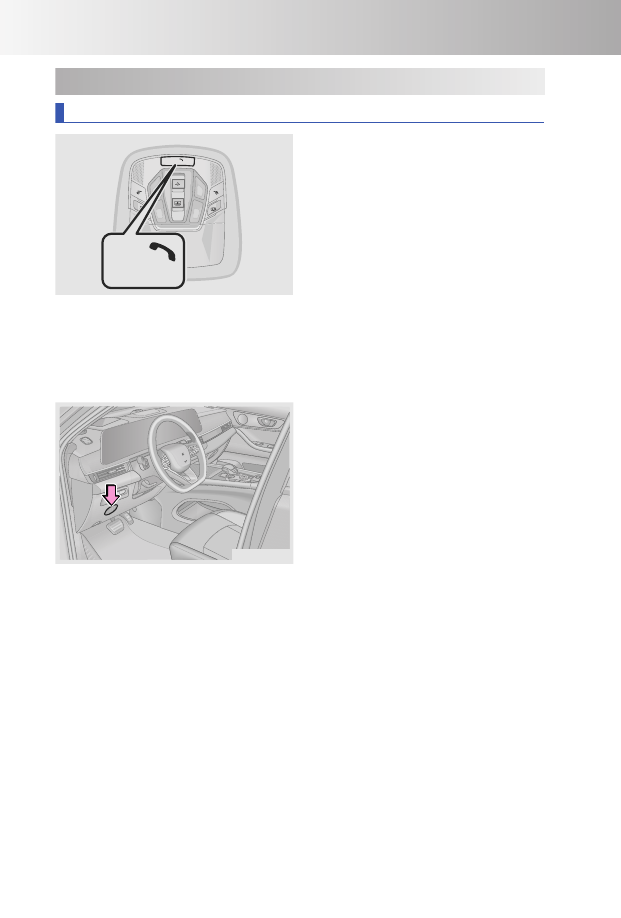

Система ЭРА-ГЛОНАСС

OMT18-5000

SOS

SOS

Российская государственная система
экс-

тренного

реагирования

при

авариях

это

система

вызова

экстренных

оперативных

служб.

Предназначена для автоматиче- ского
(при аварии) или ручного (нажатием
кнопки

«SOS»)

вызова

оператора

экстрен-

ных

оперативных

служб,

передачи

ми-

нимального

набора

данных

с

описанием

характеристик

автомобиля,

координат

его

местонахождения, времени и направ-
ления движения, а так же установления
громкой

связи

пользователей

автомоби-

ля

с

оператором

государственной

феде-

ральной

системы посредством сотовых сетей
(GSM).

OMT18-5005

Динамик системы ЭРА-ГЛОНАСС нахо-
дится в зоне, указанной на рисунке.

■ Режим автоматического срабатывания экстренного вызова

Автоматический вызов в диспетчерский центр ЭРА-ГЛОНАСС осуществляется в мо-
мент аварии при: фронтальном столкновении; боковом столкновении; ударе сзади;
опрокидывании.

Оператору передается набор дан ных с описанием характеристик автомобиля,
коор- динат его местонахождения, времени и направления движения, а так же
устанавлива- ется громкая связь с лицами находящимися в автомобиле.

■ Ручной режим экстренного вызова

Для экстренного вызова вручную, нажмите и удерживайте кнопку «SOS» не менее 3
с.

С

этого

момента

запускается

алгоритм

работы,

аналогичный

режиму

автоматическо- го экстренного вызова, описанного выше.

Для отмены экстренного вызова, инициированного в ручном режиме, на стадии
уста- новления соединения (если соединение с оператором системы ещё не
установлено) следует нажать кнопку «SOS, вызов будет прекращен.

При случайном нажатии кнопки «SOS», сообщите оператору, что вы не находитесь в
экстренной ситуации.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

233

■ Режим тестирования устройства

Режим

тестирования

предназначен

для

проверки

функционирования

автомобильной телекоммуникационной системы оператором системы «ЭРА-
ГЛОНАСС».

Для тестирования устройства рекомендуем обратиться к дилеру CHERY. При
желании вы можете самостоятельно провести тестирование. Для этого необходимо
нажать кнопку «SOS» пять раз подряд. В режиме тестирования индикатор состояния
блока Интерфейса пользователя будет поочередно мигать красным – желтым –
зеленым цветом.

Для выполнения тестирования требуется следовать голосовым подсказкам. Выход
из режима тестирования осуществляется:

• после передачи минимально необходимых данных с результатами тестирования

изделия оператору системы;

• при отключении внешнего питания.

■ Меры безопасности

Изделие работает от бортовой сети транспортного средства с номинальным напря-
жением 12 или 24В. При отключении от источника питания изделие работает за счёт
встроенной резервной аккумуляторной батареи, срок службы которой составляет 3
года.

Замена резервной батареи производится только у авторизованных дилеров CHERY.
В случае обнаружения неисправности в работе изделия следует обратиться в
сервис- ный центр. Запрещается проводить ремонт самостоятельно.

ВНИМАНИЕ

Вызов экстренной оперативной службы невозможен в следующих случаях:
• плохого сигнала мобильной сети, или если занята линия диспетчерского центра

ЭРА-ГЛОНАСС;

• автомобиль находится вне зоны действия мобильной сети (тоннели, подземные

парковки и т. д.);

• неисправности элементов устройства телекоммуникационной системы.

■ Индикаторы состояния системы

Для визуального контроля работоспособности системы используется индикатор со-
стояния блока интерфейса пользователя.

При подаче питания на изделие, индикатор состояния горит красным цветом в тече-
ние пяти секунд, если изделие исправно и прошло самодиагностику, индикатор со-
стояния гаснет и изделие переходит в рабочий режим.

При обнаружении неисправности встроенных компонентов во время проведения
са- модиагностики изделие переходит в состояние сервисной индикации.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

234

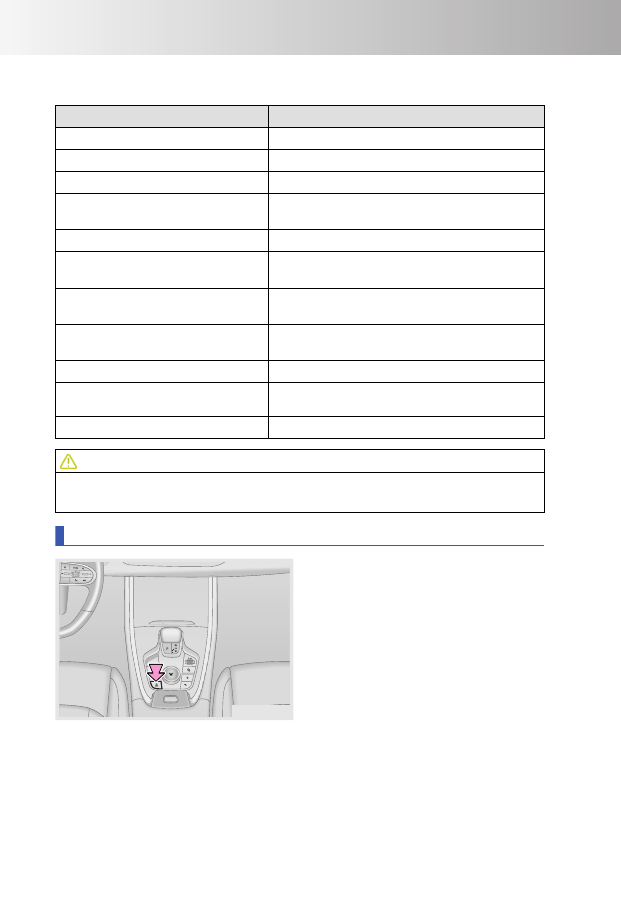

Возможные варианты индикации состояния изделия приведены в таблице.

Таблица 1. Индикация состояний системы

Состояние изделия

Состояние индикатора

Включение

Красный 5 сек, затем мигает зеленый

Рабочий режим

Горит зеленый или желтый

Режим тестирования

Мигает красный – желтый – зеленый

Неисправность, внутренняя память

переполнена

Горит красный

Экстренный вызов невозможен

Горит красный

Установление соединения в

режиме «Экстренный вызов»

Горит зеленый или желтый

Передача данных в режиме

«Экстренный вызов»

Горит зеленый или желтый

Голосовое соединение в

режиме«Экстренный вызов»

Горит зеленый или желтый

Низкий заряд батареи

Мигает желтый

Отсутствие сигналов GLONASS/

GPS

Горит желтый

Отсутствие сигналов GSM

Горит красный

ВНИМАНИЕ

В случае выявления, в процессе диагностики, неисправности внутренних
компонен- тов, необходимо обратиться к дилеру CHERY.

Выключатель аварийной световой сигнализации

OMT18-5020

Для включения аварийной

световой

сигнализации

нажмите

соответствующий

выключатель,

при

этом начнут одновременно мигать оба
индикатора указателей поворота. Чтобы
выключить

аварийную

световую

сигнализацию, нажмите выключатель
еще раз.

В случае поломки автомобиля или его
попадания

в

дорожно-транспортное

происшествие

включите

аварийную

световую

сигнализацию,

чтобы

предупредить

об

опасности

других

участников

дорожного

движения

и

избежать

повторного

дорожно-

транспортного происшествия.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

235

ПРОЧИТАЙТЕ

• При срабатывании подушки безопасности аварийная световая сигнализация

включается автоматически.

• Аварийная световая сигнализация работает, даже если выключатель пуска

двигателя находится в положении OFF.

С

Си

иггн

на

ал

л э

эккс

сттр

ре

ен

нн

но

огго

о тто

ор

рм

мо

ож

же

ен

ни

ия

я

При нажатии педали тормоза в экстренной ситуации при средней или высокой
скорости движения все выключатели поворота и соответствующие индикаторы на
приборной панели мигают с высокой частотой. Это называется сигналом
экстренного торможения. При отпускании педали тормоза, нажатии выключателя
аварийной световой сигнализации или установке выключателя пуска двигателя в
положение OFF сигнал экстренного торможения выключается.

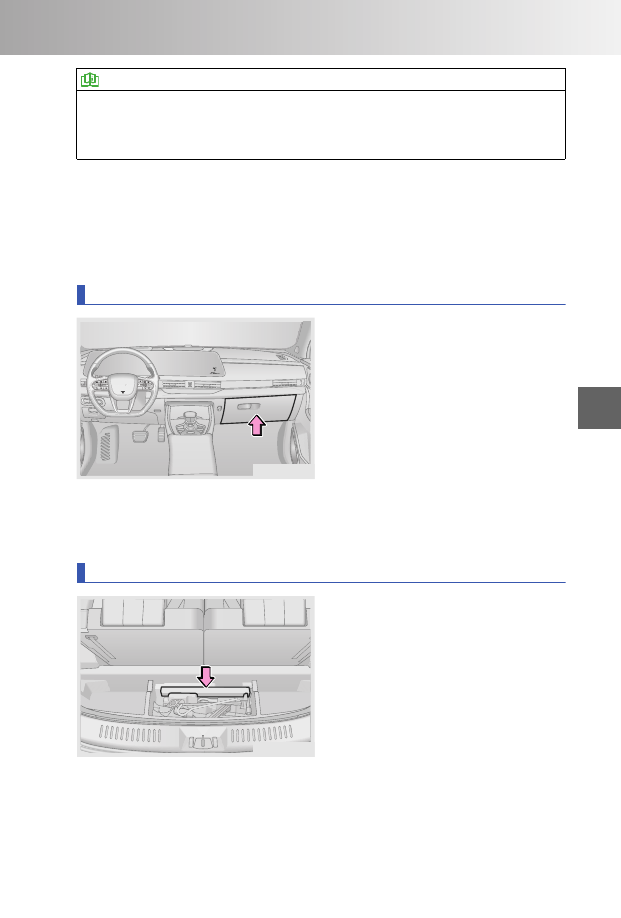

Светоотражающий жилет

OMT18-5030

Светоотражающий

жилет

рекомендуется хранить в перчаточном
ящике.

Надевайте светоотражающий жилет (-
полосами

из

светоотражающего

материала наружу), когда покидаете
автомобиль в условиях недостаточной
видимости

например,

для

устранения

внезапно

возникшей

неисправности

или

после

дорожно-

транспортного

происшествия.

Это

сделает

вас

более

заметными

для

водителей

других

транспортных

средств

и

поможет

избежать

повторного

дорожно-транспортного

происшествия.

Знак аварийной остановки

OMT18-5040

Треугольный знак аварийной остановки
следует хранить в багажном отделении
под ковровым покрытием пола.

Использование

знака

аварийной

остановки при остановке автомобиля
для устранения внезапно возникшей
неисправности

или

после

дорожно-

транспортного происшествия позволит
предупредить об опасности водителей
других

транспортных

средств

и

избежать

повторного

дорожно-

транспортного происшествия.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

236

OMT18-5041

>

15

 м

 (г

ор

од

)

>

30

 м

 (т

ра

сс

а)

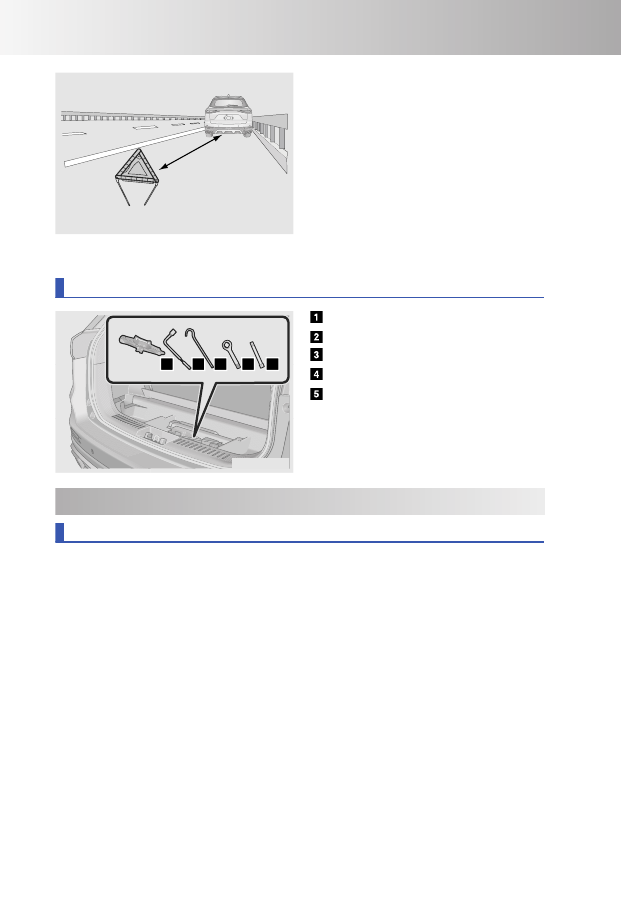

На обычных дорогах знак аварийной
остановки следует устанавливать на
расстоянии не менее 50 метров позади
вашего автомобиля.

На

автомагистрали

знак

аварийной

остановки следует устанавливать на
расстоянии

не

менее

150

метров

позади вашего автомобиля.

Если

идет

дождь

или

если

ваш

автомобиль стоит на повороте дороги,
знак

аварийной

остановки

следует

устанавливать на расстоянии не менее
150 метров позади вашего автомобиля.

Инструмент

OMT18-5050

1

2

3

4

5

Домкрат

Баллонный ключ

Рукоятка домкрата

Буксирная проушина

Удлинитель баллонного ключа

6-2. Ваши действия в случае неисправности

Если колесо получило повреждение при движении автомобиля

Если во время движения автомобиля колесо получило повреждение, держите
рулевое колесо обеими руками и, продолжая прямолинейное движение, плавно
снизьте скорость. Остановите автомобиль в безопасном месте в стороне от
транспортного потока.

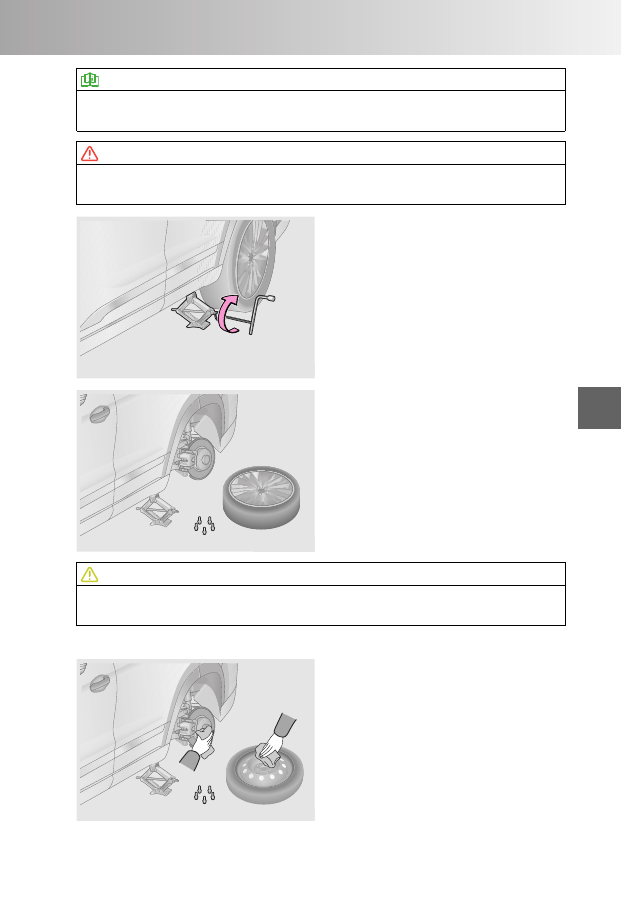

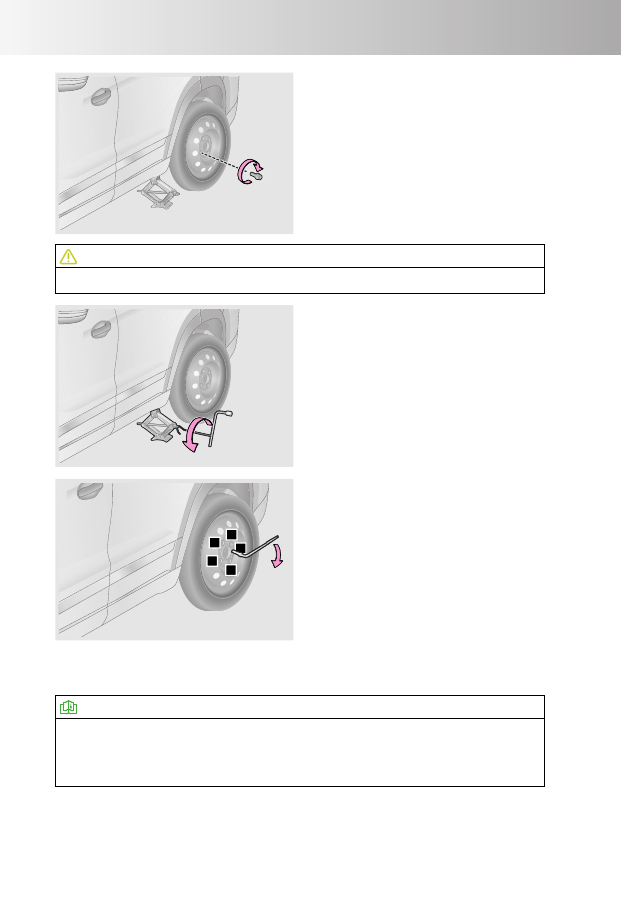

1. Подготовка к замене поврежденного колеса

Шаг 1. Остановите автомобиль на горизонтальной площадке с твердым покрытием.

Шаг 2. Включите стояночный тормоз и переведите селектор в положение P
(стоянка).

Шаг 3. Переведите выключатель пуска двигателя в положение OFF и включите
аварийную световую сигнализацию.

Шаг 4. Попросите всех выйти из автомобиля и встать с той стороны автомобиля,
которая находится дальше от транспортного потока.

Шаг 5. Наденьте светоотражающий жилет и установите знак аварийной остановки
на расстоянии более 50– 150 метров позади автомобиля (в зависимости от
дорожных условий).

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

237

ВНИМАНИЕ

Не следует продолжать движение с поврежденным колесом. В результате даже
непродолжительной

поездки

со

спущенной

шиной

может

произойти

ее

необратимое повреждение.

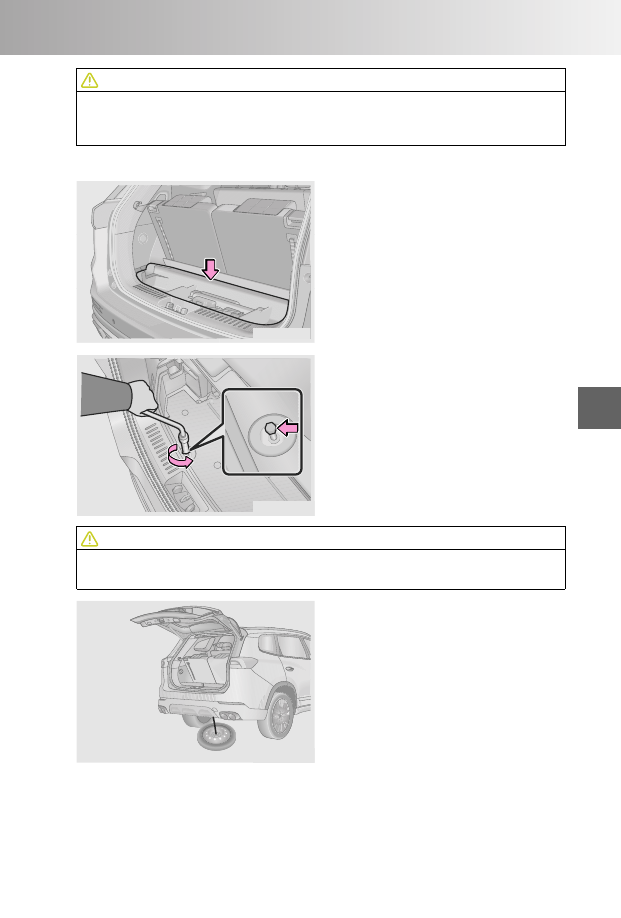

2. Достаньте запасное колесо.

OMT18-5060

Шаг

1.

Откройте

дверь

багажного

отделения,

поднимите

ковровое

покрытие пола багажного отделения и
извлеките комплект инструмента.

OMT18-5061

Шаг 2. Наденьте колесный ключ с
удлинителем

на

головку

болта

крепления запасного колеса.

Шаг 3. Отворачивайте ключом болт
крепления запасного колеса против
часовой

стрелки,

чтобы

опустить

запасное колесо.

ВНИМАНИЕ

Будьте осторожны при работе инструментом — не повредите облицовку
багажного отделения.

OMT18-5062

Шаг 4. Когда запасное колесо будет
опущено

в

нижнее

положение,

отсоедините

крюк

фиксатора

и

достаньте запасное колесо.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

238

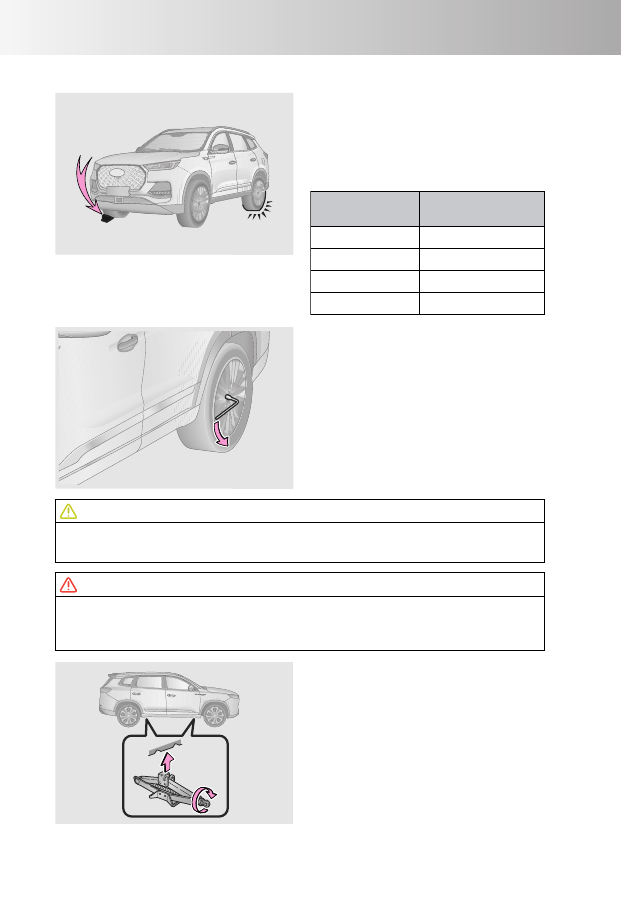

3. Снимите поврежденное колесо.

OMT18-5063

Шаг

1.

При

подъеме

автомобиля

домкратом

следует

установить

противооткатные упоры перед колесом,
находящимся

по

диагонали

от

поврежденного колеса, чтобы избежать
самопроизвольного

движения

автомобиля.

Поврежденное

колесо

Переднее левое

колесо

Позади заднего

правого колеса

Переднее правое

колесо

Позади заднего

левого колеса

Заднее левое

колесо

Позади переднего

правого колеса

Заднее правое

колесо

Позади переднего

левого колеса

Положение

противооткатного

упора

OMT18-5064

Шаг 2. Ослабьте затяжку всех колесных
болтов поврежденного колеса, вращая
их против часовой стрелки баллонным
ключом. Для развития максимального
момента

при отворачивании болтов

баллонный ключ следует надеть на
головку болта так, чтобы ручка ключа
находилась с левой стороны, затем
взяться за конец ручки этого ключа и
нажать на нее.

ВНИМАНИЕ

Отворачивая колесные болты баллонным ключом, будьте осторожны: не уроните
их. В противном случае болты могут получить повреждение.

ОПАСНОСТЬ

Не отворачивайте болты полностью на данном этапе. В противном случае под
тяжестью

автомобиля

колесо

может

упасть,

что

может

стать

причиной

травмирования людей.

OMT18-5065

Шаг

3.

Установите

домкрат

на

горизонтальной площадке с твердым
покрытием и убедитесь, что углубление
на головке домкрата точно совпадает с
опорной

площадкой

на

кузове

автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

239

ПРОЧИТАЙТЕ

• Максимальная нагрузка на домкрат: 1200 кг.

• Поднимите автомобиль на высоту, достаточную для того, чтобы снять колесо.

ОПАСНОСТЬ

Когда автомобиль поднят домкратом, во избежание травмирования людей
следите за тем, чтобы ничьи части тела не оказались под кузовом.

OMT18-5066

Шаг 4. Как только головка домкрата
коснется опорной площадки на кузове,
установите

рукоятку

домкрата

на

домкрат, вставьте колесный ключ в
рукоятку домкрата, затем вращайте
баллонный ключ по часовой стрелке,
чтобы поднять автомобиль.

OMT18-5067

Шаг 5. Отверните колесные болты,
вращая баллонный ключ против часовой
стрелки,

и

снимите

поврежденное

колесо.

ВНИМАНИЕ

Положите снятое колесо на землю выпуклой поверхностью вверх, чтобы не
поцарапать его.

4. Установите запасное колесо.

OMT18-5068

Шаг

1.

Перед

установкой

колеса

удалите все загрязнения с привалочных
поверхностей

колесного

диска

и

ступицы. Установите запасное колесо
на ступицу и убедитесь, что колесный
диск хорошо прилегает к ступице.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

240

OMT18-5069

Шаг 2. Сначала заверните колесные
болты от руки, вращая их по часовой
стрелке. Затем установите запасное
колесо

в

правильное

положение

и

предварительно затяните все болты с
помощью баллонного ключа.

ВНИМАНИЕ

Запрещается наносить смазку на резьбовую часть болтов.

OMT18-5070

Шаг

3.

Убедитесь,

что

рядом

с

автомобилем нет посторонних лиц. Для
того

чтобы

опустить

автомобиль,

вращайте

баллонный

ключ,

вставленный

в

рукоятку

домкрата,

против часовой стрелки.

OMT18-5071

1

3

5

2

4

Шаг 4. Затяните болты баллонным
ключом

в

последовательности,

показанной

на

рисунке.

Повторите

данную процедуру два или три раза для
надежной затяжки болтов.

Шаг 5. Уложите на место поврежденное
колесо,

домкрат,

знак

аварийной

остановки и весь инструмент.

Шаг 6. Если давление воздуха в шине
низкое,

двигайтесь

с

небольшой

скоростью

к

ближайшей

сервисной

станции официального дилера Chery,
чтобы довести давление воздуха в шине
до нормы.

ПРОЧИТАЙТЕ

Установка

малоразмерного

запасного

колеса

приведет

к

включению

сигнализатора неисправности системы динамической стабилизации. Через 1 км
пробега после замены малоразмерного запасного колеса на полноразмерное
данный сигнализатор выключится автоматически.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

241

ОПАСНОСТЬ

• Скорость движения с установленным малоразмерным запасным колесом не

должна превышать 80 км/ч.

• Малоразмерное запасное колесо нельзя использовать длительное время.

Момент затяжки колесных болтов после установки малоразмерного запасного
колеса должен составлять 130 ± 10 Н·м. Двигайтесь с небольшой скоростью к
ближайшей сервисной станции официального дилера Chery (рекомендуемое
расстояние не должно превышать 80 км) для замены малоразмерного
запасного колеса на полноразмерное колесо. Несоблюдение этого требования
может привести к отворачиванию колесных болтов.

• Скорость движения с установленным малоразмерным запасным колесом не

должна превышать 80 км/ч. Запрещается двигаться с высокой скоростью с
установленным

на

автомобиле

малоразмерным

запасным

колесом.

В

противном случае вы можете не справиться с управлением и попасть в
дорожно-транспортное происшествие, результатом которого может стать
тяжелая травма или гибель людей.

• После

установки

малоразмерного

запасного

колеса

дорожный

просвет

автомобиля уменьшается. Проявляйте осторожность при движении в условиях
бездорожья.

• Малоразмерное запасное колесо предназначено только для экстренных

ситуаций и должно использоваться исключительно на кратковременной основе.
Запрещается использование малоразмерного запасного колеса для поездок
большой протяженности или в течение длительного времени.

• Помните, что малоразмерное запасное колесо, которым укомплектован ваш

автомобиль, специально разработано для него. Не устанавливайте его на
другие автомобили.

• Запрещается устанавливать на автомобиль более одного малоразмерного

запасного колеса одновременно.

• При первой же возможности замените малоразмерное запасное колесо на

полноразмерное стандартное колесо.

• Избегайте резких ускорений, резких операций рулевым колесом, резких

торможений и переключения передач, приводящего к резкому торможению
двигателем.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

242

Перегрев охлаждающей жидкости двигателя

Если во время движения автомобиля произошел перегрев охлаждающей жидкости
двигателя, на что указывает нахождение указателя температуры охлаждающей

жидкости двигателя у метки «Н» или включение красного сигнализатора «

» на

приборной панели, необходимо покинуть проезжую часть и остановить автомобиль
в безопасном месте.

OMT18-5080

Шаг

1.

Остановите

автомобиль

на

горизонтальной площадке с твердым
покрытием.

Шаг 2. Включите стояночный тормоз и
переведите селектор в положение P (-
стоянка) (автомобиль с автоматической
коробкой

передач)

или

переведите

рычаг

переключения

передач

в

положение N (нейтраль) (автомобиль с
механической коробкой передач).

Шаг 3. Если вы использовали систему
кондиционирования

воздуха,

выключите

ее.

Вода,

капающая

из

трубки

системы

кондиционирования

воздуха, признаком неисправности не
является.

Шаг

4.

Дав

двигателю

поработать

несколько минут на холостых оборотах,
переведите

выключатель

пуска

двигателя в положение OFF и включите
аварийную световую сигнализацию.

Шаг 5. Прежде чем открыть капот, убедитесь, что из моторного отсека не выходит
охлаждающая жидкость или пар. В противном случае вы можете получить ожоги.

Шаг 6. Если уровень охлаждающей жидкости опустился ниже нормы, обратитесь на
сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

ВНИМАНИЕ

• Если двигатель часто перегревается, обратитесь на сервисную станцию

официального дилера Chery для проверки и ремонта автомобиля.

• При низком уровне охлаждающей жидкости вы можете довести его до нормы,

долив в расширительный бачок радиатора чистую воду. Однако после этого вы
должны при первой же возможности обратиться на сервисную станцию
официального дилера Chery для замены охлаждающей жидкости.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

243

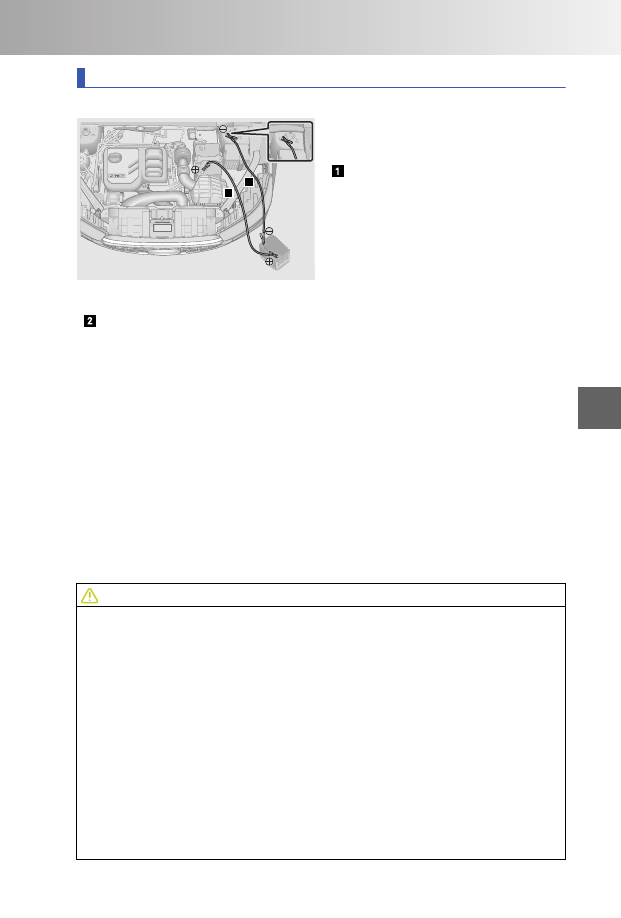

Действия при разряде аккумуляторной батареи

П

Пуус

скк д

двви

игга

атте

ел

ля

я о

отт ввн

не

еш

шн

не

ей

й а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT18-5090

1

2

Шаг 1. Установите выключатель пуска
двигателя

в

положение

OFF

и

присоедините пусковые провода.

Присоедините один зажим
«положительного»

(+)

пускового

провода

к

«положительному»

(+)

полюсному

выводу

разряженной

аккумуляторной

батареи.

Другой

зажим

«положительного»

(+)

пускового провода присоедините к
«положительному»

(+)

полюсному

выводу

внешней

аккумуляторной

батареи.

Присоедините один зажим «отрицательного» (–) пускового провода к

«отрицательному» (–) выводу внешней аккумуляторной батареи. Другой зажим
«отрицательного» (–) пускового провода присоедините к неокрашенной детали
двигателя автомобиля с разряженной аккумуляторной батареей.

Шаг 2. Если двигатель автомобиля-донора заглушен, следует запустить его, легко
нажать педаль акселератора и приблизительно 5 минут поддерживать повышенные
обороты

двигателя

автомобиля-донора,

чтобы

разряженная

аккумуляторная

батарея вашего автомобиля немного зарядилась.

Шаг 3. Если попытка пуска двигателя автомобиля с разряженной аккумуляторной
батареей не удалась, убедитесь в хорошем контакте зажимов на пусковых проводах
и повторите попытку пуска двигателя. Если двигатель все равно не запускается,
зарядите разряженную аккумуляторную батарею.

Шаг 4. После успешного пуска двигателя отсоедините пусковые провода в
последовательности, обратной присоединению (сначала «отрицательный» (–)
провод, а затем «положительный» (+) провод).

Примечание: в качестве внешней аккумуляторной батареи для пуска двигателя
можно использовать только аккумуляторную батарею напряжением 12 В.

ВНИМАНИЕ

• Если аккумуляторная батарея часто разряжается, при первой же возможности

обратитесь на сервисную станцию официального дилера Chery для проверки и
ремонта автомобиля.

• Не соединяйте «отрицательный» (–) вывод внешней аккумуляторной батареи

напрямую с «отрицательным» (–) выводом разряженной аккумуляторной
батареи.

• Напряжение внешней аккумуляторной батареи должно находиться в интервале

от 12 до 13 В. Не приступайте к пуску двигателя от внешней аккумуляторной
батареи, пока не убедитесь в том, что ее напряжение соответствует норме.

• При присоединении пусковых проводов убедитесь в том, что они не касаются

вращающихся деталей в моторном отсеке (вентилятора, ремней навесных
агрегатов и т. п.).

• Следите за тем, чтобы пусковые провода были присоединены правильно, а

между их зажимами было достаточное расстояние. Не допускайте контакта
зажимов пусковых проводов друг с другом или с металлическими деталями
автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

244

ОПАСНОСТЬ

• Используйте только специальные пусковые провода.

• Не курите возле аккумуляторной батареи, не пользуйтесь спичками или

зажигалками, не подносите к ней открытое пламя.

• Если вы не уверены в своей способности самостоятельно выполнить описанную

здесь процедуру, компания Chery настоятельно рекомендует вам обратиться за
помощью к квалифицированному механику или на сервисную станцию
официального дилера Chery.

З

За

ам

ме

ен

на

а а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT18-5091

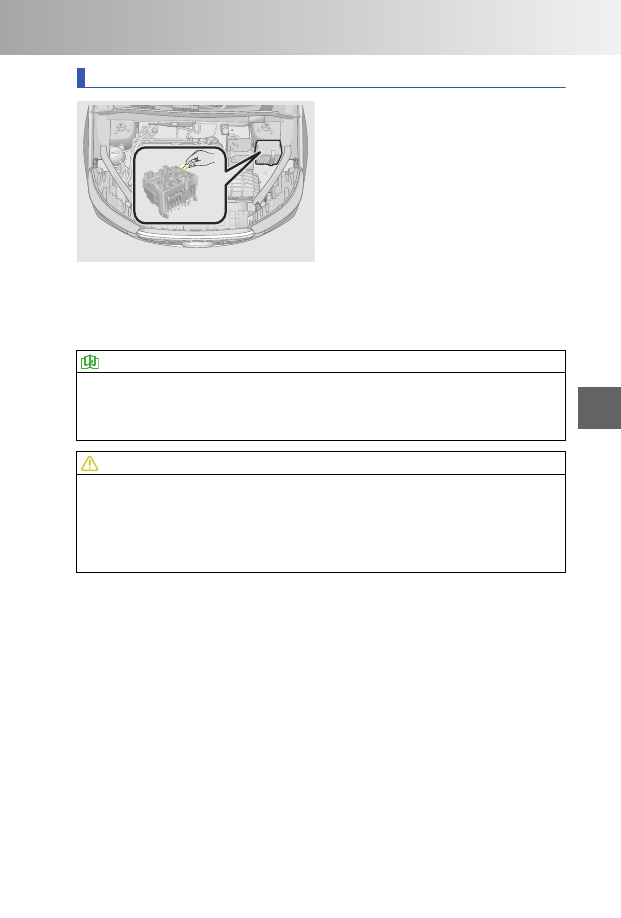

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Откройте капот.

Шаг

3.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг

4.

Отсоедините

провод

от

«положительного»

(+)

полюсного

вывода аккумуляторной батареи.

Шаг

5.

Снимите

защитный

кожух

аккумуляторной батареи.

Шаг 6. Снимите прижимную планку,
затем

снимите

аккумуляторную

батарею.

Шаг 7. Параметры новой аккумуляторной батареи должны соответствовать
параметрам заменяемой батареи.

Шаг 8. Установите и подключите аккумуляторную батарею в последовательности,
обратной снятию.

Примечание:

Ваш

автомобиль

оснащен

необслуживаемой

аккумуляторной

батареей. Параметры новой аккумуляторной батареи должны соответствовать
параметрам

заменяемой

батареи.

Для

замены

аккумуляторной

батареи

рекомендуется обращаться на сервисную станцию официального дилера Chery.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Аккумуляторная батарея содержит серную кислоту. Она ядовита и представляет
коррозионную опасность. Утилизируйте аккумуляторную батарею в соответствии
с местным законодательством по защите окружающей среды.

ВНИМАНИЕ

Будьте осторожны, не касайтесь металлическим инструментом одновременно
обоих полюсных выводов аккумуляторной батареи. Не держитесь одновременно
за «положительный» (+) вывод аккумуляторной батареи и за кузов автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

245

ОПАСНОСТЬ

• Храните аккумуляторную батарею в месте, недоступном для детей.

• Не курите возле аккумуляторной батареи, не пользуйтесь спичками или

зажигалками, не подносите к ней открытое пламя.

• Аккумуляторная батарея содержит кислоту, которая ядовита и представляет

коррозионную опасность, поэтому при работе с аккумуляторной батареей
носите защитные очки и перчатки. Не наклоняйте и не переворачивайте
аккумуляторную батарею.

• Если электролит попал на открытые участки тела или одежду, нейтрализуйте его

с помощью щелочной воды (мыла) и смойте чистой водой. При необходимости
незамедлительно обратитесь за медицинской помощью.

Если двигатель не запускается

Если двигатель не запускается, убедитесь, что ваши действия соответствуют
правильной процедуре пуска и что в топливном баке достаточно топлива.

■ Коленчатый вал двигателя не вращается или вращается с низкой
частотой

Шаг 1. Убедитесь, что клеммы на полюсных выводах аккумуляторной батареи чисты
и надежно затянуты.

Шаг 2. Если клеммы на полюсных выводах аккумуляторной батареи чисты и
надежно затянуты, включите фары. Если фары горят тускло, это означает, что
аккумуляторная батарея разряжена. В этом случае можно попробовать запустить
двигатель с помощью внешней аккумуляторной батареи.

Шаг 3. Если двигатель все равно не запускается, это может указывать на
неисправность системы пуска. Незамедлительно обратитесь на сервисную станцию
официального дилера Chery для проверки и ремонта автомобиля.

■ Коленчатый вал двигателя вращается с нормальной частотой, но
двигатель не запускается

Шаг 1. Переведите выключатель пуска двигателя в положение OFF или ACC и
повторите попытку пуска двигателя.

Шаг 2. Если двигатель не запускается, это может указывать на то, что свечи
зажигания залиты бензином из-за многократных попыток пуска. Установите
выключатель пуска двигателя в положение OFF и через несколько минут
предпримите еще одну попытку пуска двигателя.

Шаг 3. Если двигатель не запустится и после этой попытки, при первой же
возможности обратитесь на сервисную станцию официального дилера Chery для
проверки и ремонта автомобиля.

ВНИМАНИЕ

• Во избежание выхода стартера из строя не держите его включенным дольше 15

секунд.

• Если двигатель становится трудно запустить или он часто глохнет, при первой

же возможности обратитесь на сервисную станцию официального дилера Chery
для проверки или ремонта автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

246

6-3. Буксировка

Буксировка вашего автомобиля

Буксировка автомобиля должна осуществляться с соблюдением действующих в
вашей местности правил и норм.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза описано разделе «Тормозная система») и
переведите селектор/рычаг переключения передач в положение N (нейтраль).

П

Пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT18-5100

1

2

4

3

Для переднеприводных
автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля.

Убедитесь,

что

буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

Для передне- и полноприводных
автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля

и

установкой

задних

колес

на

подкатную

тележку.

Убедитесь,

что

буксируемый

автомобиль надежно зафиксирован
на эвакуаторе.

Для передне- и полноприводных автомобилей: буксировка с вывешиванием

задних колес автомобиля и установкой передних колес на подкатную тележку.
Убедитесь, что буксируемый автомобиль надежно зафиксирован на эвакуаторе.

Для передне- и полноприводных автомобилей: перевозка с полной погрузкой на

эвакуатор. Убедитесь, что буксируемый автомобиль надежно зафиксирован на
эвакуаторе.

ВНИМАНИЕ

• Полноприводные автомобили следует перевозить с полной погрузкой на

эвакуатор.

• Полная погрузка на эвакуатор также необходима, если у автомобиля

повреждены колеса или мосты.

• Обеспечьте достаточное расстояние между кузовом (рядом с невывешенными

колесами) и опорной поверхностью. В противном случае бампер и днище
буксируемого автомобиля будут повреждены во время буксировки.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

247

Н

Не

еп

пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT18-5101

3

1

2

Буксировка эвакуатором с тросовым
подъемником за

переднюю часть

автомобиля.

Буксировка эвакуатором с тросовым
подъемником

за

заднюю

часть

автомобиля

при

опоре

передних

колес на дорогу.

Буксировка эвакуатором с
вывешиванием

задних

колес

при

опоре передних колес на дорогу.

ВНИМАНИЕ

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю,
так и за заднюю часть автомобиля. Это приведет к повреждению кузова.

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора автомобиль можно некоторое время
буксировать с помощью троса, цепи или жесткой сцепки, закрепив их в буксирной
проушине. Такой способ буксировки допускается лишь на дорогах с твердым
покрытием при низкой скорости движения и на небольшое расстояние.

В этом случае водитель должен находиться в буксируемом автомобиле и управлять
рулевым

колесом

и

педалью

тормоза.

Убедитесь

в

исправности

колес,

трансмиссии, мостов, рулевого управления и тормозной системы автомобиля.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза описано в разделе «Тормозная система»),
переведите селектор в положение N (нейтраль) и установите выключатель пуска
двигателя в положение ACC или ON.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

248

ВНИМАНИЕ

• Запрещается длительная буксировка автомобиля.

• Никогда не буксируйте другой автомобиль, если он тяжелее вашего, иначе ваш

автомобиль может получить повреждения.

• Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

• Водитель буксирующего и водитель буксируемого автомобиля должны знать

правила буксировки. В противном случае буксировка запрещена.

• Во избежание повреждения автомобиля не буксируйте его со смещением.

• При неработающем двигателе вакуумный усилитель тормозной системы и

усилитель рулевого управления не функционируют. Поэтому управление
рулевым колесом и пользование педалью тормоза потребуют большего усилия,
чем обычно. При буксировке соблюдайте повышенную осторожность.

• При необходимости буксировки полноприводного автомобиля обратитесь за

помощью на сервисную станцию официального дилера Chery.

• При необходимости буксировки автомобиля с автоматической коробкой

передач обратитесь за помощью на сервисную станцию официального дилера
Chery.

• Если буксируемый автомобиль передвигается с трудом, не продолжайте

буксировку

во

избежание

дополнительного

повреждения

автомобиля.

Обратитесь за помощью на сервисную станцию официального дилера Chery.

ОПАСНОСТЬ

• Во избежание травм в буксируемом автомобиле не должно быть никого, кроме

водителя.

• При буксировке автомобиля избегайте резкого трогания с места или

непредсказуемых маневров, которые могут привести к избыточной нагрузке на
буксирную проушину, трос, цепь или жесткую сцепку. Буксирная проушина,
трос, цепь или жесткая сцепка могут разрушиться, став причиной тяжелых
травм или повреждений.

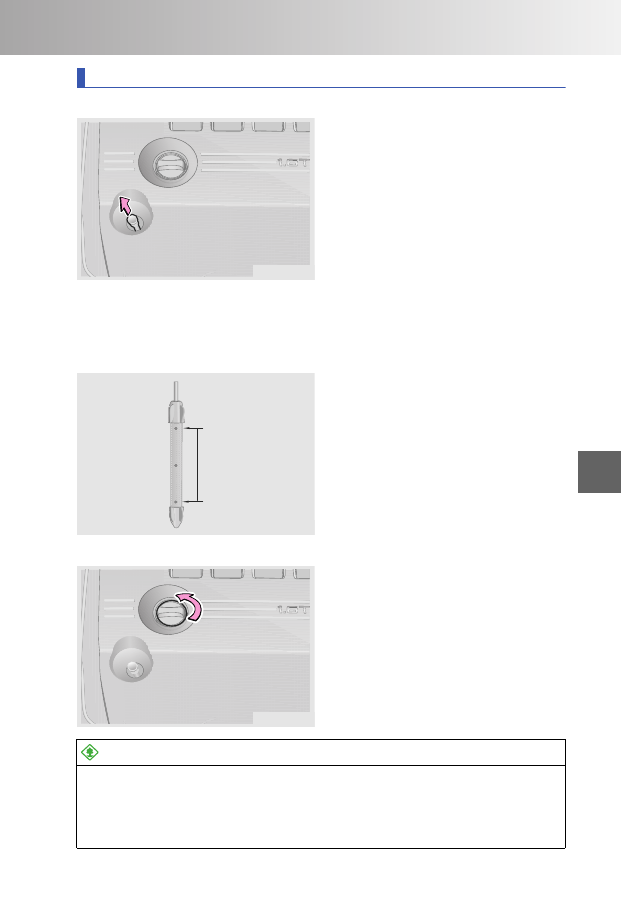

Установка буксирной проушины

П

Пе

ер

ре

ед

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

OMT18-5110

2

1

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

передней

буксирной

проушины.

Шаг 2. Вставьте буксирную проушину в
специальное отверстие и вверните ее
по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

249

З

За

ад

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

OMT18-5111

1

2

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

задней

буксирной

проушины.

Шаг 2. Вставьте буксирную проушину в
специальное отверстие и вверните ее
по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

ВНИМАНИЕ

• Используйте

только

буксирную

проушину,

которой

укомплектован

ваш

автомобиль. В противном случае вы можете повредить его.

• Буксирующий автомобиль должен двигаться медленно и с равномерной

скоростью.

Чрезмерное

натяжение

буксирного

троса

может

нанести

повреждение автомобилю.

• Буксирный трос или жесткую сцепку можно присоединить только к буксирной

проушине.

ОПАСНОСТЬ

Убедитесь в том, что буксирная проушина надежно затянута. Если проушина
отвернется во время буксировки, это может привести к дорожно-транспортному
происшествию, тяжелому травмированию или гибели людей.

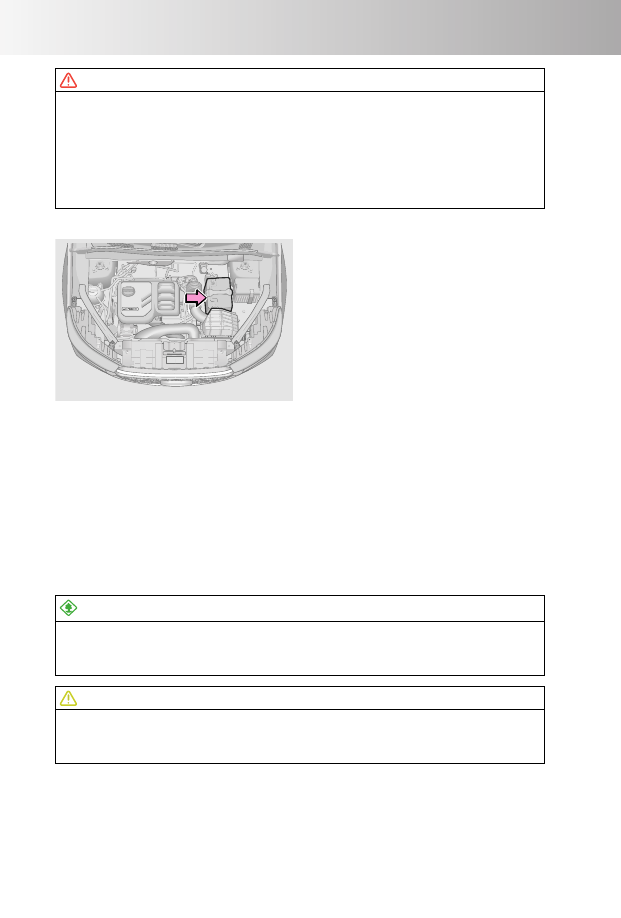

6-4. Предохранители

Блок предохранителей

Предохранители служат для защиты электрических цепей и устройств от
перегрузки. Если не работает какой-либо электрический прибор, скорее всего,
перегорел соответствующий предохранитель.

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й в

в м

мо

отто

ор

рн

но

ом

м о

оттс

се

екке

е

OMT18-5120

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг

3.

Снимите

крышку

блока

предохранителей в моторном отсеке
для

проверки

или

замены

предохранителей.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

250

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й и

и р

ре

ел

ле

е в

в п

пе

ер

ре

ед

дн

не

ей

й п

па

ан

не

ел

ли

и

OMT18-1021

OMT18-5121

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Шаг 3. Снимите декоративную накладку
в

левой

нижней

части

панели

управления для проверки или замены
предохранителей.

ПРОЧИТАЙТЕ

• Проверьте предохранители, вызывающие у вас подозрение, по схеме,

нанесенной на внутреннюю сторону крышки блока.

• Во избежание повреждения электрической системы содержите блок плавких

предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через
открытую крышку.

• Во избежание повреждения автомобиля проявляйте осторожность при снятии и

установке левой нижней декоративной накладки панели управления. При
необходимости обратитесь для этого на сервисную станцию официального
дилера Chery.

Проверка предохранителей

OMT18-5122

B

A

B

Исправный

Перегоревший

A

Исправный предохранитель.

B

Перегоревший предохранитель.

ПРОЧИТАЙТЕ

Если предохранитель перегорел, его следует заменить.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

251

Замена предохранителей

OMT18-5123

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Проверьте предохранители по
схеме,

нанесенной

на

внутреннюю

сторону крышки блока.

Шаг 3. Для извлечения предохранителя
воспользуйтесь

специальным

пинцетом.

Шаг

4.

Проверьте

исправность

предохранителя. Если вы не уверены,
исправен ли предохранитель, замените
его

заведомо

исправным

предохранителем того же номинала.
Номинал предохранителей указан на
самом предохранителе и на крышке
блока предохранителей.

ПРОЧИТАЙТЕ

При отсутствии запасного предохранителя можно при крайней необходимости
использовать

предохранитель

такого

же

номинала

от

второстепенного

потребителя

электроэнергии.

Но

лучше

приобрести

набор

запасных

предохранителей и хранить его в автомобиле.

ВНИМАНИЕ

• Запрещается

изменять

конструкцию

предохранителей

или

блоков

предохранителей.

• Для замены используйте только предохранитель того же номинала, что и у

предыдущего

предохранителя.

Запрещается

даже

временно

заменять

перегоревший предохранитель проволокой. В противном случае возможно
серьезное повреждение электрооборудования автомобиля или его возгорание.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

252

6-5. Если вам нужна помощь

Удовлетворенность обслуживанием

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам вы-
сококачественные изделия и услуги. Для нас очень важно, чтобы вы были довольны
своим автомобилем. При возникновении проблем при техническом обслуживании
автомобиля рекомендуется предпринять следующие действия:

• Обсудить проблему с консультантом по обслуживанию вашей сервисной станции

официального дилера Chery. Персонал сервисной станции официального дилера
обладает профессиональными знаниями, что позволяет быстро решать возника-
ющие проблемы.

• Если решить проблему не удается, обращайтесь к руководителю отдела техниче-

ского обслуживания. Он найдет оптимальное решение.

• Если сервисная станция не смогла решить вашу проблему, обращайтесь в Отдел

послепродажного обслуживания «АО ЧЕРИ АВТОМОБИЛИ РУС».

Услуги, предоставляемые сервисной станцией официального дилера
Chery

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок

службы

автомобиля.

Компания

Chery

Automobile

Co.,

Ltd.

является

единственным

по-

ставщиком

запасных

частей

для

сервисных

станций

официальных дилеров Chery во всем

мире. Поэтому

используйте только

оригинальные запасные части, доступные на сервисных станциях официальных
дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять техниче-
ское обслуживание и ремонт автомобилей Chery. При обращении на станцию
техни-

ческого

обслуживания

официального

дилера

для

проведения

соответствующих работ помните, что специалисты станции прошли обучение в
компании

Chery

Automobile

Co.,

Ltd.

и

что

станция

располагает

всеми

необходимыми оригинальными запасными частями.

Способ обращения в компанию Chery

Горячая линия 8 (800) 555-999-8

Форма обратной связи на сайте www.chery.ru

Информация, предоставляемая при обращении в компанию Chery

Любое

обращение

в

Отдел

послепродажного

обслуживания

АО

«ЧЕРИ

АВТОМОБИЛИ РУС» должно включать в себя следующие данные:

• ФИО и адрес владельца

• ФИО и адрес владельца

• Адрес электронной почты владельца

• Название дилера, осуществлявшего продажу и обслуживание автомобиля

• Идентификационный номер автомобиля (VIN)

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

253

7-1. Ремонт и техническое

обслуживание

Ремонт и техническое
обслуживание................ 254

Услуги,
предоставляемые
сервисной станцией
официального дилера
Chery ............................. 254

Проверка исправности
автомобиля ................... 255

7-2. Текущие работы

Текущие работы ............ 256

Проверка уровня
моторного масла ........... 257

Проверка уровня
рабочей жидкости
коробки передач............ 258

Проверка уровня
тормозной жидкости...... 258

Проверка уровня
охлаждающей
жидкости ....................... 259

Проверка радиатора и
конденсера
кондиционера................ 260

Проверка ремня привода
навесных агрегатов ....... 260

Проверка шин................ 261

Перестановка колес....... 263

Проверка
аккумуляторной
батареи ......................... 263

Проверка фильтра
системы
кондиционирования
воздуха ......................... 263

Проверка уровня
жидкости омывателя
ветрового стекла ........... 263

Проверка щеток
очистителя .................... 264

7-3. Плановое

техническое обслуживание

Информация о первом
техническом
обслуживании ............... 266

Регламент
технического
обслуживания................ 267

Технические данные ...... 273

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

254

7-1. Ремонт и техническое обслуживание

Ремонт и техническое обслуживание

Существует два вида работ по ремонту и техническому обслуживанию: текущие
работы, которые владелец автомобиля может выполнить самостоятельно, и
плановые проверки и техническое обслуживание, для выполнения которых
владельцу следует обратиться на сервисную станцию официального дилера Chery.

Подробнее о плановых проверках и техническом обслуживании рассказано в
разделе «Плановое техническое обслуживание» ниже в этой главе. Данные
операции позволяют заблаговременно выявлять потенциальные опасности и
устранять неисправности. Регулярное техническое обслуживание автомобиля очень
важно. Строго соблюдайте регламент технического обслуживания, приведенный в
настоящем Руководстве. Это гарантирует оптимальные характеристики вашего
автомобиля, его исправную работу и позволяет продлить срок его службы.

Во

избежание

поломки

автомобиля

используйте

только

рекомендованные

компанией Chery эксплуатационные жидкости.

Услуги, предоставляемые сервисной станцией официального дилера
Chery

С

Се

ер

рв

ви

ис

сн

на

ая

я с

стта

ан

нц

ци

ия

я о

оф

фи

иц

ци

иа

ал

лььн

но

огго

о д

ди

ил

ле

ер

ра

а C

Ch

he

erryy

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок

службы

автомобиля.

Компания

Chery

Automobile

Co.,

Ltd.

является

единственным поставщиком запасных частей для сервисных станций официальных
дилеров Chery во всем мире. Поэтому используйте только оригинальные запасные
части, доступные на сервисных станциях официальных дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять
техническое обслуживание и ремонт автомобилей Chery. При обращении на
станцию

технического

обслуживания

официального

дилера

помните,

что

специалисты станции знают ваш автомобиль лучше, чем кто-либо другой, прошли
специальное обучение и располагают всеми необходимыми оригинальными
запасными частями для выполнения работ по самому высоком стандарту.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, жидкости гидроусилителя рулевого управления (для
некоторых вариантов исполнения автомобиля), отслуживших свой ресурс
аккумуляторных батарей и шин обращайтесь в специализированные организации
по утилизации отходов. Запрещается утилизировать их в систему сбора бытового
мусора или канализацию.

О

Ор

ргга

ан

ни

изза

ац

ци

ия

я тте

еххн

ни

ичче

ес

скко

огго

о о

об

бс

сл

лууж

жи

ивва

ан

ни

ия

я

При обращении на сервисную станцию официального дилера Chery нужно иметь
при себе необходимые документы. Не все работы, которые должны быть
выполнены, могут покрываться гарантией. Обсудите дополнительные расходы с
консультантом по обслуживанию. Бережно храните сервисную книжку автомобиля.
Она может помочь в устранении неисправностей.

Подготовьте письменный перечень неисправностей автомобиля или конкретных
работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или была выполнена работа, которая не зафиксирована в журнале

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

255

технического обслуживания, обязательно сообщите об этом консультанту по
обслуживанию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

Проверка исправности автомобиля

Проводите проверку исправности автомобиля перед каждой поездкой. Это
обеспечит безопасность эксплуатации автомобиля и удовольствие от управления
им.

ОПАСНОСТЬ

Во время проведения проверки двигатель должен быть заглушен.

Ежедневная проверка

Осмотрите лакокрасочное покрытие на отсутствие царапин, обесцвечивания и
сколов, проверьте затяжку колесных болтов и их наличие, убедитесь в отсутствии
течи эксплуатационных жидкостей/масел и в отсутствии повреждений дверей,
капота, двери багажного отделения и стекол.

Проверьте уровень моторного масла, тормозной жидкости, охлаждающей
жидкости, жидкости усилителя рулевого управления (для некоторых вариантов
исполнения автомобиля) и жидкости омывателя и долейте соответствующую
жидкость при необходимости.

Проверьте давление в холодных шинах и их состояние (уровень износа,
отсутствие грыж, трещин, механических повреждений и т. д.). Проверьте
состояние запасного колеса.

Убедитесь в том, что запорные скобы ремней надежно фиксируются замками.
Убедитесь, что ленты ремней не изношены или не повреждены.

Проверьте исправность приборов освещения и световой сигнализации.

Проверьте исправность сигнализаторов и индикаторов на приборной панели.

Ежемесячная проверка

Вымойте кузов автомобиля, очистите моторный отсек (удалите грязь из
радиатора и конденсатора, потеки масла с двигателя), почистите салон
автомобиля и багажное отделение.

Проверьте соединения, трубки, шланги и бачки на герметичность. Проверьте
состояние проводов и затяжку клемм аккумуляторной батареи, убедитесь в
отсутствии на них следов коррозии. Осмотрите электрическую проводку на
отсутствие повреждений, плохого контакта в разъемах и обрывов проводов.
Убедитесь в отсутствии течи эксплуатационных жидкостей/масел.

Проверьте работоспособность системы кондиционирования воздуха.

Проверьте работоспособность стояночного тормоза.

Проверьте наличие запасных предохранителей и комплекта инструментов (-
домкрата, баллонного ключа и др.).

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

256

ПРОЧИТАЙТЕ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, отслуживших свой ресурс аккумуляторных батарей и шин
обращайтесь в специализированные организации по утилизации отходов.
Запрещается

утилизировать

их

в

систему

сбора

бытового

мусора

или

канализацию.

7-2. Текущие работы

Текущие работы

Если вы проводите техническое обслуживание автомобиля самостоятельно, в
точности выполняйте операции, указанные в данном разделе.

В нем приведены инструкции только для тех операций по техническому
обслуживанию, которые могут быть выполнены владельцем самостоятельно.
Существуют также операции, которые следует доверить квалифицированному
специалисту, располагающему специальным инструментом.

ВНИМАНИЕ

• Перед закрыванием капота проверьте, не остались ли в моторном отсеке

лишние предметы, например, инструмент, ветошь и т. д.

• Запрещается

эксплуатация

автомобиля

без

фильтрующего

элемента

воздухоочистителя, поскольку она приводит к интенсивному износу двигателя.

• Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателя

строго до установленного уровня. Если жидкость попала на кузов, немедленно
вытрите

ее

влажной

ветошью,

чтобы

предотвратить

повреждение

лакокрасочного покрытия.

ОПАСНОСТЬ

• Не открывайте крышку расширительного бачка системы охлаждения при

горячем двигателе, чтобы не получить ожоги.

• При работающем двигателе держите руки, одежду и инструмент в стороне от

вентилятора системы охлаждения и приводных ремней.

• Не курите рядом с заливной горловиной топливного бака или аккумуляторной

батареей, поскольку искры или открытое пламя могут привести к возгоранию.

• Электронная система зажигания работает под высоким напряжением. Поэтому

при

работающем

двигателе

или

при

выключателе

пуска

двигателя,

находящемся в положении ON, запрещается прикасаться к компонентам этой
системы.

• Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка

головки блока цилиндров имеют очень высокую температуру, поэтому не
прикасайтесь к ним. Вентилятор системы охлаждения может в любой момент
включиться автоматически. Поэтому будьте осторожны, чтобы исключить
попадание одежды (особенно галстуков) во вращающийся вентилятор.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

257

Проверка уровня моторного масла

П

Пр

ро

ов

ве

ер

ркка

а уур

ро

ов

вн

ня

я м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT18-6010

Проверка

уровня

моторного

масла

выполняется

с

помощью

щупа

на

выключенном и остывшем двигателе.

Шаг

1.

После

прогрева

двигателя

остановите

автомобиль

на

горизонтальной

площадке.

Выждите

примерно 5 минут после выключения
двигателя.

Шаг 2. Откройте капот, извлеките щуп и
протрите его чистой ветошью.

Шаг 3. Плавно и равномерно вставьте
щуп на место до упора.

Шаг 4. Оставьте щуп в таком положении
приблизительно на 3 секунды. Затем
снова

извлеките

щуп

и

проверьте

уровень моторного масла.

OMT18-6011

Normal

MAX

MIN

Положите ветошь под конец щупа,
чтобы масло не капнуло на двигатель
или кузов автомобиля.

Не проверяйте уровень масла сразу же
после прогрева двигателя — дайте ему
поработать

какое-то

время.

После

выключения двигателя дождитесь, пока
масло стечет в поддон картера.

Д

До

об

ба

аввл

ле

ен

ни

ие

е м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT18-6012

Шаг

1.

Отверните

пробку

маслозаливной

горловины

двигателя

против часовой стрелки.

Шаг 2. Долейте небольшое количество
моторного

масла

через

воронку

и

проверьте его уровень по щупу.

Шаг 3. Если уровень моторного масла
находится

в

допустимых

пределах,

заверните

пробку

маслозаливной

горловины

двигателя

по

часовой

стрелке и затяните ее.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается использовать систему сбора бытового мусора, канализацию или
землю для утилизации отработанного моторного масла и масляного фильтра,
поскольку это приводит к серьезному загрязнению окружающей среды. Их
следует

утилизировать

в

соответствии

с

местным

природоохранным

законодательством.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

258

ВНИМАНИЕ

• Запрещается заливать моторное масло выше отметки максимального уровня. В

противном случае двигатель может выйти из строя.

• Используйте только моторное масло, рекомендованное компанией Chery. В

противном случае, никакие претензии по прямому или косвенному ущербу
компанией Chery приниматься не будут.

• Если при замене масло пролилось на двигатель, вытрите потеки масла

ветошью, прежде чем завернуть пробку маслозаливной горловины двигателя.

• После отворачивания пробки маслозаливной горловины двигателя положите ее

резьбовой частью вверх. В противном случае остатки масла могут вылиться из
пробки на двигатель.

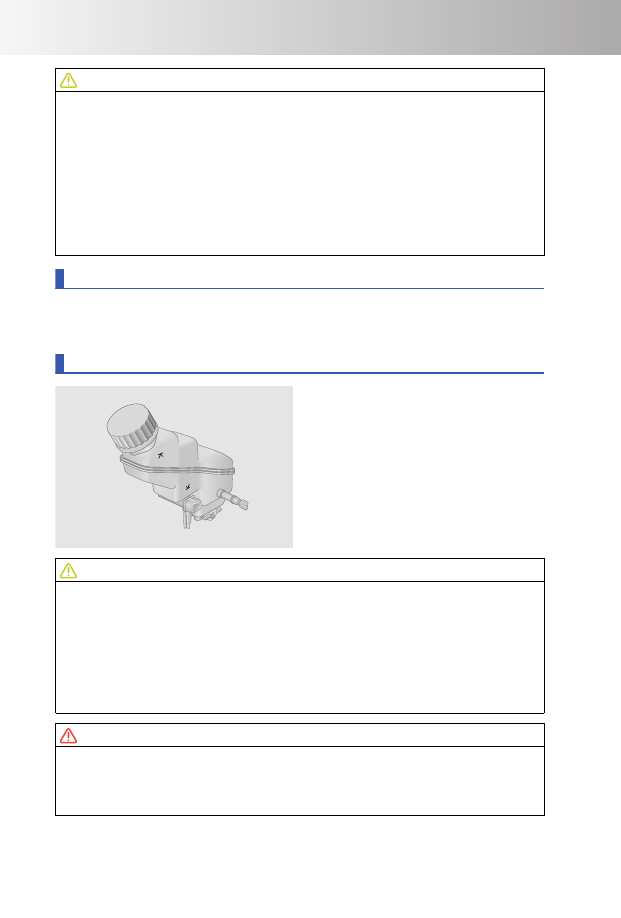

Проверка уровня рабочей жидкости коробки передач

Проверку уровня, долив и замену рабочей жидкости коробки передач лучше
доверить профессионалам. Обратитесь на сервисную станцию авторизованного
дилера Chery.

Проверка уровня тормозной жидкости

OMT18-6020

MA

X

MA

X

Уровень тормозной жидкости должен
находиться между отметками MIN и
MAX

на

корпусе

бачка

главного

тормозного

цилиндра.

Если

он

находится

ниже

отметки

MIN

(-

минимальный уровень), следует долить
тормозной жидкости в бачок.

ВНИМАНИЕ

• Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите

бачок главного тормозного цилиндра плотно закрытым.

• Используйте только тормозную жидкость, рекомендованную компанией Chery. В

противном случае никакие претензии по прямому или косвенному ущербу
компанией приниматься не будут.

• При попадании тормозной жидкости на лакокрасочное покрытие кузова ее

следует удалить влажной губкой или смыть водой, чтобы не допустить коррозии
деталей или повреждения лакокрасочного покрытия кузова.

ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании
тормозной жидкости на открытые участки тела или в глаза незамедлительно
промойте

пораженный

участок

большим

количеством

чистой

воды.

При

необходимости незамедлительно обратитесь за медицинской помощью.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
