Chery Tiggo 8. Руководство по эксплуатации (2019-2020 год) - часть 9





УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

249

8

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Бесконтактная мойка автомобиля

Этот способ мойки является предпочтительным. При бесконтактной мойке будьте
осторожны, чтобы вода не проникла в салон.



Мойка автомобиля вручную

После применения моющего средства смойте его большим количеством чистой
воды, затем протрите кузов сухой тканью.





ВНИМАНИЕ

Начав движение после мойки автомобиля, несколько раз нажмите педаль тормоза,
чтобы просушить тормозные диски и колодки.



Мойка автомобиля с помощью установки высокого давления

При мойке автомобиля с помощью установки высокого давления неукоснительно
соблюдайте инструкции изготовителя установки, обращая особое внимание на ее
рабочее давление и расстояние от распылителя до автомобиля. Категорически за-
прещается использовать моечную установку высокого давления или распылитель с
вращающимися форсунками для подачи струи воды непосредственно на резиновые
или пластиковые детали, такие как уплотнители стекол дверей.



Очистка фар

Во избежание повреждения пластиковых рассеивателей фар для их очистки не сле-
дует использовать абразивные чистящие составы или растворители. Не протирайте
сухие фары, чтобы не поцарапать их, и не используйте для их очистки предметы с
острыми краями. Не направляйте струю воды на заднюю часть корпуса фары, чтобы
исключить попадание воды внутрь фары.



Очистка заднего стекла

Для очистки заднего стекла пользуйтесь только мягкой тканью, чтобы не повредить
обогреватель заднего стекла. Не пользуйтесь для очистки внутренней поверхности
заднего стекла предметами с острыми краями или растворителями.



Уход за колесами

Диски колес требуют регулярного ухода, частота которого зависит от интенсивности
эксплуатации автомобиля. Рекомендуется мыть диски колес не реже одного раза в
неделю для удаления с них продуктов износа накладок тормозных колодок. Для мойки
дисков колес используйте специальный очиститель или теплую воду и мягкую губку.
Во избежание повреждения поверхности шины и диска запрещается использование
абразивных материалов.



Рекомендованные моющие и чистящие средства

Для наилучших результатов используйте специальные автомобильные моющие и чи-
стящие средства.



Уход за лакокрасочным покрытием

Не допускайте попадания воды на поверхность лакокрасочного покрытия при нане-
сении на него полироли. Используйте только высококачественные жидкие или па-
стообразные полироли и соблюдайте инструкции их изготовителя. Для сохранения
хорошего внешнего вида металлизированных поверхностей регулярно наносите на
них полироль. Использование пятновыводителя для удаления следов масла, битума
и других загрязнителей приведет к повреждению защитного воскового слоя. Для его
восстановления необходимо снова нанести полироль на эти участки.

250

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ





ВНИМАНИЕ



Удаление грязи или пыли с кузова автомобиля сухой тряпкой может привести к
повреждению лакокрасочного покрытия кузова.



Не используйте для очистки хромированных или анодированных алюминиевых
деталей металлические щетки, абразивные чистящие составы или агрессив-
ные моющие средства, содержащие значительное количество кислот, щелочей
или едких компонентов — это может привести к повреждению защитного слоя и
обесцвечиванию или повреждению поверхности детали.



Мелкий ремонт лакокрасочного покрытия кузова

Мелкий ремонт лакокрасочного покрытия кузова (сколы, царапины, истирание) сле-
дует проводить на сервисной станции официального дилера Chery.





ВНИМАНИЕ

Для продления срока службы лакокрасочного покрытия вовремя удаляйте такие
опасные для него загрязнения, как птичий помет, смолы, следы насекомых, мас-
ляные пятна, следы противогололедных реагентов, промышленных отходов и т. д.

Уход за хромированными деталями



Используйте удалитель битумных пятен, чтобы очистить детали кузова от битума,
следов насекомых и т. п. Не пользуйтесь для этого предметами с острыми краями.



Нанесите полироль или средство для защиты хромированных деталей и отполи-
руйте эти детали для создания на них слоя, защищающего их от коррозии.



Эксплуатация автомобиля в регионах с холодным климатом или в прибрежных
районах требует нанесения более толстого слоя полироли или средства для за-
щиты хромированных деталей. При необходимости нанесите жидкий парафин или
другие средства для защиты от коррозии.

Уход за легкосплавными колесными дисками

Для сохранения презентабельного внешнего вида легкосплавных колесных дисков
за ними нужен регулярный уход. В частности, с них необходимо регулярно удалять
следы противогололедных реагентов и продукты износа накладок тормозных коло-
док. Для очистки легкосплавных колесных дисков пользуйтесь только бескислотными
чистящими средствами. В противном случае, на поверхности диска могут остаться
пятна. Запрещается обрабатывать диски полиролью для кузова или абразивными со-
ставами. Своевременно ремонтируйте повреждения поверхности колесного диска
(например, вмятины и сколы от ударов камней).

Не реже одного раза в две недели:



Мойте колесные диски бескислотным чистящим средством.



Удаляйте с колесных дисков следы противогололедных реагентов и продукты из-
носа накладок тормозных колодок.

Не реже одного раза в три месяца:



Обрабатывайте твердой полиролью.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

251

8

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уход за днищем кузова



Регулярно очищайте днище от снега и веществ, вызывающих коррозию. Если эти
вещества не удалять вовремя, это приведет к ускоренному образованию ржавчи-
ны на топливных магистралях, лонжеронах, днище и элементах выпускной систе-
мы, даже если они обработаны антикоррозионным составом.



Мойте днище кузова и колесные арки изнутри не реже одного раза в месяц теплой
или холодной водой — особенно после езды по бездорожью и после зимнего се-
зона. Эти участки кузова требуют к себе особого внимания, потому что грязь на
них практически незаметна. Грязь нельзя просто смыть струей воды. Если вы на-
мочите грязь, но не удалите ее полностью, это не только не замедлит, но и ускорит
образование ржавчины. Следите за тем, чтобы дренажные отверстия в нижней от-
бортовке дверей, в нижней части ветрового стекла и в лонжеронах не были ничем
забиты. Застой воды в этих местах может вызвать образование ржавчины.

Защита от коррозии



Держите автомобиль в чистоте



Лучший способ защитить автомобиль от ржавчины — это держать его в чистоте
и вовремя удалять вызывающие ржавчину вещества. Особое внимание при этом
следует уделять днищу кузова.



Если местность, где эксплуатируется автомобиль, характеризуется использова-
нием противогололедных реагентов, кислотными дождями, промышленными за-
грязнениями или является прибрежной зоной, вам необходимо принять дополни-
тельные меры по предотвращению коррозии. В зимнее время мойте днище кузова
не реже одного раза в месяц и обязательно мойте днище после окончания зимнего
сезона.



При мойке днища уделите особое внимание нижней части крыльев и другим труд-
нодоступным участкам кузова. Если вы намочите грязь, но не удалите ее полно-
стью, это не только не замедлит, но и ускорит образование ржавчины. Вода под
высоким давлением и пар особенно эффективны при удалении грязи и ржавчины.



Во избежание ускоренного образования ржавчины при мойке отбортовки дверей,
нижней части ветрового стекла и лонжеронов следите за тем, чтобы дренажные
отверстия не были ничем забиты и чтобы вода могла беспрепятственно вытекать
из них.



Хранение автомобиля в сухом гараже

Не храните автомобиль в сырых и непроветриваемых помещениях — это ускорит об-
разование ржавчины.



Уход за лакокрасочным покрытием и декоративными покрытиями



Для предотвращения образования ржавчины незамедлительно ремонтируйте ца-
рапины и склоны лакокрасочного покрытия с помощью ремонтной эмали. Если ла-
кокрасочное покрытие кузова повреждено до металла, обратитесь на сервисную
станцию официального дилера Chery для ремонта автомобиля.

252

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Птичий помет отличается высокой коррозионной активностью и может повредить
лакокрасочное покрытие за несколько часов. По возможности удаляйте птичий по-
мет с автомобиля сразу же.



Важность бережного отношения к салону автомобиля



Под напольными ковриками и ковровым покрытием пола может скапливаться вла-
га, вызывающая коррозию. Регулярно поднимайте коврики и проверяйте состоя-
ние коврового покрытия под ними — оно должно быть сухим.



Проявляйте особую осторожность при перевозке в автомобиле удобрений, мою-
щих средств или химикатов. Используйте для их перевозки специальные емкости.
В случае разлива или просыпания этих веществ удалите их, тщательно вымойте
загрязненный участок салона водой и хорошо просушите его.

Уход за салоном автомобиля



Меры предосторожности при уходе за салоном

Не допускайте попадания таких агрессивных субстанций, как парфюмерные изделия,
клей или косметическое масло на панель управления, поскольку это может привести
к ее повреждению или обесцвечиванию. Если подобная субстанция попала на панель
управления, немедленно удалите ее.





ВНИМАНИЕ

Для очистки кожаной отделки (например, рулевого колеса, сидений и т. д.) пользуй-
тесь нейтральным моющим средством или моющим средством с низким содержа-
нием спирта. Использование моющего средства с высоким содержанием спирта
или моющего средства на основе кислоты или щелочи может привести к обесцве-
чиванию или отшелушиванию кожи.





ОПАСНОСТЬ

Следите за тем, чтобы вода и другие жидкости не попадали на электрические разъ-
емы и электронные блоки и устройства в салоне автомобиля, поскольку это может
вывести их из строя.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

253

8

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уход за декоративными элементами и отделкой салона



Уход за пластиковыми декоративными элементами

Используйте щетку или пылесос для удаления пыли и грязи с пластиковых элемен-
тов. После этого обработайте их поверхность специальным средством для очистки
пластика.



Уход за тканевой обивкой сидений и ковровым покрытием пола

Используйте щетку или пылесос для удаления пыли и грязи из тканевой обивки
сидений и коврового покрытия пола. Затем почистите их нейтральным моющим
средством. Если вы обнаружили пятно на обивке сидений или покрытии пола, неза-
медлительно удалите его пятновыводителем для ткани. В противном случае, грязь
может проникнуть глубоко в ткань, вызвав необратимое изменение ее цвета. Ненад-
лежащий уход за тканевой обивкой сидений и ковровым покрытием пола снижает их
огнестойкость.





ОПАСНОСТЬ

Ненадлежащее обращение с тканевой обивкой сидений и ковровым покрытием
пола может ухудшить их внешний вид, привести к изменению их цвета и снизить их
огнестойкость.



Уход за ремнями безопасности

Для чистки ремней безопасности пользуйтесь нейтральным моющим средством. Со-
блюдайте инструкции изготовителя моющего средства. Запрещается использовать
для чистки ремней безопасности отбеливатели, красители и различные растворите-
ли. Эти вещества могут значительно ослабить прочность ленты ремня.



Очистка внутренней поверхности стекол дверей

Если внутренняя поверхность стекол дверей загрязнена (например, жиром, грязью
или воском), ее следует очистить специальным средством для мойки стекол. Соблю-
дайте инструкции изготовителя средства для мойки стекол.

254

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

255

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

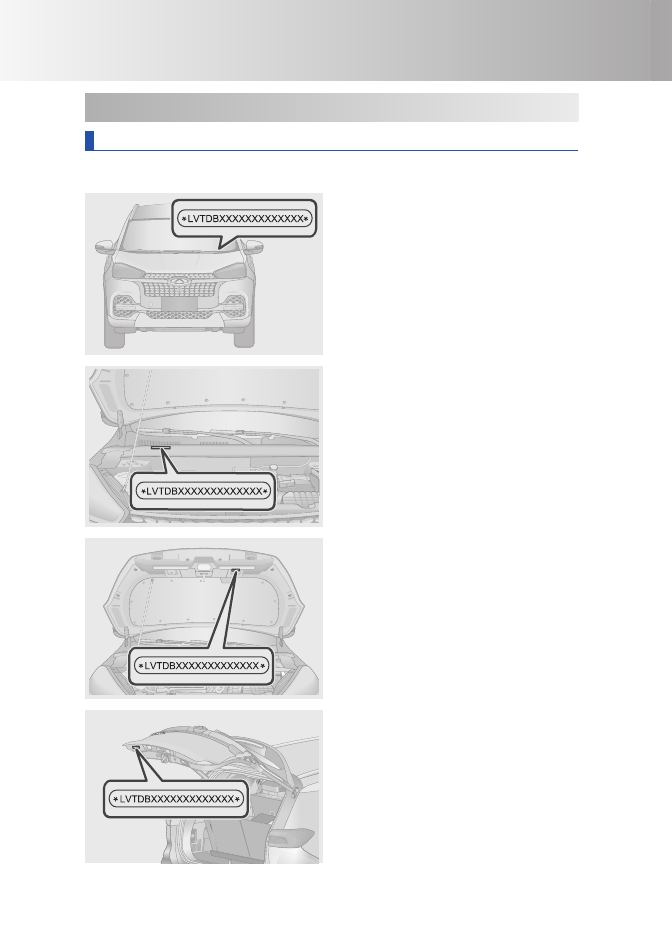

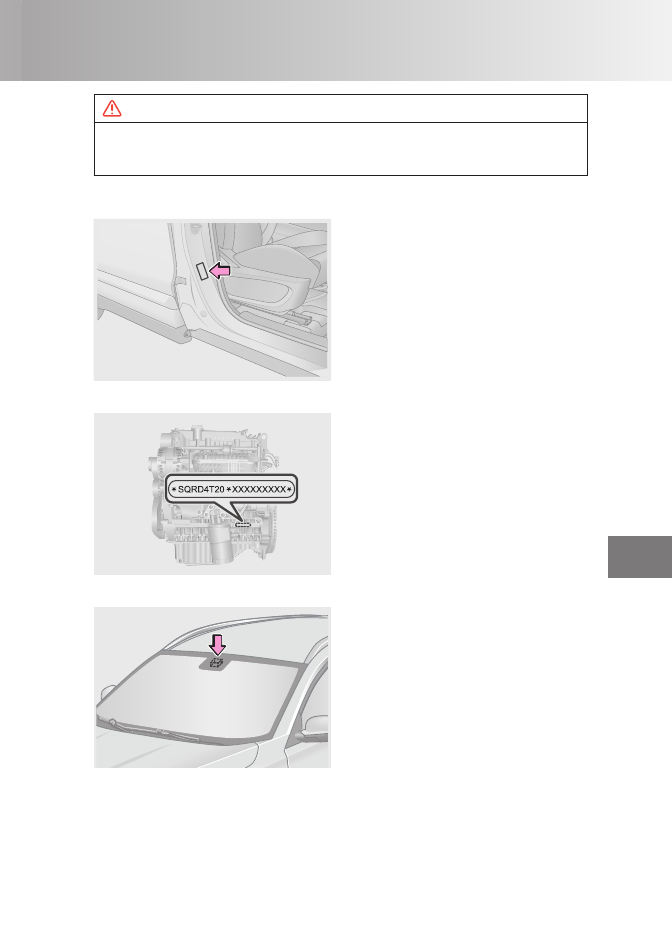

  9-1.  Идентификационный номер

автомобиля
Идентификационный номер
автомобиля ....................... 256

 9-2.

Технические
характеристики

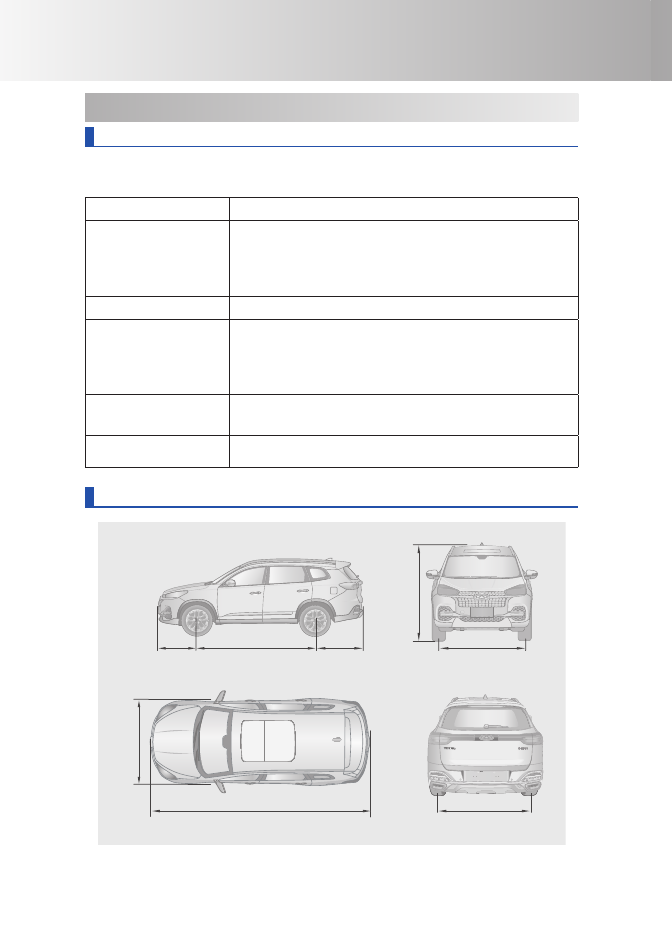

Модель и тип автомобиля  ... 258
Габаритные размеры
автомобиля  ....................... 258
Масса автомобиля ............. 259
Технические
характеристики
автомобиля  ....................... 261
Технические
характеристики двигателя .. 261

Система питания  .............. 262
Система смазки ................. 264
Система охлаждения
двигателя  ......................... 264
Подвеска  .......................... 265
Рулевое управление .......... 265
Тормозная система ........... 266
Углы установки колес......... 267
Диски колес и шины ........... 267
Трансмиссионное масло  ... 268
Параметры коробки
передач ............................. 268
Омыватель ветрового
стекла  ............................... 269
Аккумуляторная батарея .... 269

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

256

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-1. Идентификационный номер автомобиля

Идентификационный номер автомобиля



Местоположение табличек с идентификационным номером на автомобиле

Идентификационный номер автомобиля
(VIN) нанесен в верхнем левом углу пе-
редней панели и виден снаружи автомо-
биля через ветровое стекло.

VIN выбит на моторном щите, с правой
стороны, под накладкой дренажного ка-
нала.

VIN указан на капоте, как показано на ри-
сунке.

VIN указан на двери багажного отделения,
как показано на рисунке.

Расположение таблички с идентификаци-
онным номером автомобиля (VIN) может
отличаться от описанного, в зависимости
от сборочного предприятия.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

257

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ





ВНИМАНИЕ

Запрещается закрывать, закрашивать, заваривать, срезать высверливать, изме-
нять или удалять табличку с идентификационным номером автомобиля (VIN) и при-
легающие к ней поверхности.



Табличка с данными автомобиля

Табличка с данными автомобиля располо-
жена на средней стойке кузова в проеме
двери переднего пассажира.



Номер двигателя

Номер двигателя (2.0T) выбит на блоке
цилиндров, как показано на рисунке.



Окно устройства для радиочастотной идентификации автомобиля

Окно устройства для радиочастотной
идентификации автомобиля расположе-
но в верней части ветрового стекла. Само
устройство находится с внутренней сто-
роны ветрового стекла в корпусе зеркала
заднего вида.

258

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9-2. Технические характеристики

Модель и тип автомобиля

Модель и тип автомобиля указаны в Таблице 1.

Таблица 1. Модель и тип автомобиля

Модель автомобиля

2.0TCI

Тип автомобиля

Передний привод (4x2), передние управляемые колеса,
двигатель расположен спереди, кузов универсал,
пятидверный, пятиместный или семиместный, несущий,
с левосторонним расположением органов рулевого
управления

Модель двигателя

SQRD4T20

Тип двигателя

Бензиновый, с вертикальным расположением
цилиндров, четырехцилиндровый, рядный, с жидкостным
охлаждением, четырехтактный, с двумя верхними
распределительными валами, с турбокомпрессором и
промежуточным охладителем

Система питания

Электронная система распределенного
последовательного впрыска топлива

Модель коробки
передач

025CHC

Габаритные размеры автомобиля

Передний свес

Колесная база

Задний свес

Высота

Колея

передних

колес

Колея задних

колес

Ширина

Длина

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

259

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Основные размерные параметры автомобиля приведены в таблице 2.

Таблица 2. Основные размерные параметры автомобиля

Модель автомобиля

2.0TCI

Габаритные
размеры

Длина (мм)

4700

Ширина (мм)

1860

Высота (мм)

1705

Колесная база (мм)

2710

Колея

Передних колес
(мм)

1582

Задних колес (мм)

1604

Свесы

Передний (мм)

890

Задний (мм)

1100

Масса автомобиля

Весовые параметры и число мест в автомобиле приведены в Таблице 3.
Снаряженная масса — это масса автомобиля, подготовленного к движению, т. е. с
заправленными системами охлаждения и смазки двигателя, заполненным на 90%
топливным баком, комплектом инструмента и запасным колесом. В снаряженную
массу включается также вес водителя из расчета 75 кг. Полезная нагрузка автомоби-
ля определяется величиной его допустимой полной массы за вычетом величины его
собственной массы. Устанавливаемые по заказу детали и оборудование приводят к
уменьшению полезной нагрузки автомобиля.

260

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 3. Весовые параметры и число мест в автомобиле

Параметр

Значение

Модель автомобиля

2.0TCI

Модель автомобиля

T31FPL4BL50E010T

T31FPL4BL70E010T

Снаряженная масса автомобиля (кг)

1616

1631

Допустимая грузоподъемность авто-
мобиля (включая пассажиров) (кг)

300

450

Допустимая полная масса автомобиля
(кг)

1916

2081

Максимальная
масса, при-
ходящаяся на
каждую из осей

Передняя ось (кг)

1017

Задняя ось (кг)

1221

Число мест в автомобиле (включая
водителя)

5

7





ОПАСНОСТЬ

Соблюдайте требования к величине полезной нагрузки (если это применимо), при-
веденные в Руководстве. Не превышайте допустимую полную массу. Это может
отрицательно сказаться на эффективности работы тормозной системы и управляе-
мости автомобиля и стать причиной дорожно-транспортного происшествия.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

261

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Технические характеристики автомобиля

Основные характеристики автомобиля приведены в Таблице 4.

Таблица 4. Основные характеристики (параметры) автомобиля

Параметр

Значение

Модель автомобиля

2.0TCI

Параметры
проходимости

Дорожный  просвет (мм)

190

Минимальный диаметр разворота (м)

11,2

Угол въезда (°)

20

Угол съезда (°)

23

Угол продольной
проходимости

Снаряженный
автомобиль (°)

20

Автомобиль с полной
нагрузкой (°)

16

Скоростные
показатели

Максимальная скорость (км/ч)

180

Максимальный преодолеваемый
подъем (%)

45

Технические характеристики двигателя

Основные характеристики (параметры) двигателя приведены в Таблице 5.

Таблица 5. Характеристики (параметры) двигателя

Модель двигателя

SQRD4T20

Диаметр цилиндра (мм)

83,5

Ход поршня (мм)

90

Рабочий объем (куб. см)

1971

Степень сжатия

9,5

Максимальная мощность (кВт)

125

Частота вращения коленчатого вала
при максимальной мощности (об/мин)

5500

Максимальный крутящий момент (Нм)

250

Частота вращения коленчатого вала при
максимальном крутящем моменте (об/мин)

2000-4500

262

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Система питания

Параметры системы питания приведены в Таблице 6.

Для автомобиля с каталитическим нейтрализатором можно использовать только не-
этилированный бензин. Автомобиль, во избежание заправки непредназначенным для
него топливом, оснащен узкой заливной горловиной, в которую входит только патру-
бок заправочного пистолета колонок с неэтилированным бензином.

Таблица 6. Система питания

Модель двигателя

SQRD4T20

Топливо

Неэтилированный бензин с октановым числом

не ниже 92

Октановое число

Октановое число топлива не ниже 92

Топливный
бак

Тип

Пластиковый топливный бак

Емкость

51 л

Топливный насос

Электрический



Рекомендуемое топливо

Используйте только указанный в таблице сорт бензина, либо бензин более высокого
качества.





ВНИМАНИЕ



Использование бензина более низкого сорта приведет к повреждению двигателя.



Используйте только неэтилированный бензин. Использование этилированного
бензина приведет к выходу из строя трехкомпонентного каталитического ней-
трализатора и повышению уровня токсичности отработавших газов.



Шипение при отворачивании пробки заливной горловины топливного бака вы-
звано выходом паров топлива и является нормальным.





ОПАСНОСТЬ



Запрещается использовать бензин с октановым числом менее 92. В противном
случае, возможны повреждения двигателя, которые не покрываются гарантий-
ными обязательствами изготовителя.



При случайной заправке бака этилированным бензином (даже в небольшом ко-
личестве) не запускайте двигатель, поскольку этилированный бензин наносит
необратимые повреждения каталитическому нейтрализатору. Если вы случайно
заправили бак этилированным бензином, незамедлительно обратитесь на сер-
висную станцию официального дилера Chery.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

263

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Система смазки

Параметры системы смазки приведены в таблице 7.

Таблица 7. Система смазки

Модель двигателя

SQRD4T20

Заправочная емкость (при замене
масла и масляного фильтра)

4,7 ± 0,2 л

Сорт масла

SM SAE-5W-30
SM SAE-5W-40

SM SAE-10W-40

В зависимости от температуры воздуха
в месте эксплуатации автомобиля выби-
райте масло соответствующего класса
качества и вязкости, как указано в приве-
денной выше таблице.

Классификация
масла

Пояснение

SM

Класс качества масла

SAE

Аббревиатура Американского общества автомобильных
инженеров

5W

Данный параметр обозначает вязкость масла в условиях
низких температур. Чем он ниже, тем проще запустить
двигатель в холодное время года.

40

Данный параметр обозначает высокотемпературную
вязкость масла. Чем он выше, тем большую защиту масло
обеспечивает двигателю при высокой частоте вращения
коленчатого вала.

264

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В условиях очень низких температур окружающего воздуха использование масла SM
SAE-10W-40 может затруднить пуск двигателя. В таком случае рекомендуется ис-
пользовать масло SM SAE-5W-30 или масло с еще более низкой низкотемператур-
ной вязкостью. При этом из соображений снижения расхода масла рекомендуется
использовать масло SM SAE-5W-30. Перед покупкой моторного масла убедитесь, что
приобретенное масло соответствует необходимым стандартам и имеет одобрение от
компании Chery.





ВНИМАНИЕ



Во избежание повреждения двигателя используйте только моторное масло, ука-
занное в приведенной выше таблице.



При замене моторного масла контролируйте уровень масла по щупу. Он должен
находиться между отметками максимального и минимального уровня на щупе.



Запрещается использовать моторное масло, которое не имеет соответствую-
щие характеристики и не отвечает указанным требованиям. Запрещается ис-
пользовать присадки к маслу, не получившие одобрение от компании Chery. В
противном случае, вы можете вывести двигатель из строя. Повреждения такого
рода не покрываются гарантийными обязательствами изготовителя.



Применяемое моторное масло должно отвечать требованиям, указанным в при-
веденной выше таблице. Использование какого-либо другого масла может вы-
вести двигатель из строя!

Система охлаждения двигателя

Параметры системы охлаждения двигателя приведены в Таблице 8.

Таблица 8. Система охлаждения двигателя

Модель автомобиля

2.0TCI

Тип радиатора

Трубчато-ленточный

Емкость системы охлаждения

7,0 ± 0,5 л

Тип охлаждающей жидкости

Полностью органический антифриз (LEC-II)

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

265

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Подвеска

Конструкция подвески описана в Таблице 9.

Таблица 9. Подвеска

Модель автомобиля

2.0TCI

Передняя подвеска

Независимая подвеска со стойками Макферсона, витыми
пружинами, амортизаторами двустороннего действия,
стабилизатором поперечной устойчивости

Задняя подвеска

Многорычажная независимая подвеска с витыми пружи-
нами, амортизаторами двустороннего действия, стабили-
затором поперечной устойчивости

Рулевое управление

Конструкция системы рулевого управления приведена в таблице 10.

Таблица 10. Рулевое управление

Модель автомобиля

2.0TCI

Диаметр рулевого колеса (мм)

374,5

Тип усилителя рулевого управления

Электрический

Тип рулевого механизма

Шестерня-рейка

Тип рулевой колонки

Регулируемая, энергопоглощающая

Диапазон
регулировки
положения рулевого
колеса

Вверх-вниз (°)

3,6°

Вперед-назад (мм)

40

Предельные
положения рулевого
колеса

Число оборотов
рулевого колеса
до упора (влево)

1,4

Число оборотов
рулевого колеса
до упора (вправо)

1,4

266

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тормозная система

Характеристики тормозной системы приведены в Таблице 11.

Таблица 11. Тормозная система

Модель автомобиля

2.0TCI

Тормозные
механизмы

Передние

Дисковые

Задние

Дисковые

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Электрический с приводом на задние
колеса

Тормозная жидкость

DOT-4. Уровень рабочей жидкости
должен находиться между отметками
MAX и MIN.

Допустимый максимальный свободный
ход педали тормоза

25 мм

Допустимые параметры тормозных коло-
док и тормозных дисков

Толщина фрикционной накладки
передних тормозных колодок (новых):

11,0 мм. Минимальная остаточная
толщина: 2,0 мм.

Толщина передних тормозных дисков
(новых):

25 мм. Минимальная остаточная
толщина: 22,5 мм.

Толщина фрикционной накладки
задних тормозных колодок (новых):

10,2 мм. Минимальная остаточная
толщина: 2 мм.

Толщина задних тормозных дисков
(новых):

10 мм. Минимальная остаточная
толщина: 8 мм.





ОПАСНОСТЬ

При тяжелых условиях эксплуатации автомобиля одновременно с заменой тормоз-
ных колодок нужно менять и тормозную жидкость. Для долива используйте только
чистую тормозную жидкость. При попадании загрязнений в тормозную жидкость
может произойти отказ тормозной системы.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

267

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Углы установки колес

Углы установки колес приведены в Таблице 12.

Таблица 12. Углы установки колес

Параметр

Значение

Модель автомобиля

2.0TCI

Передние колеса

Развал

-25' ± 45'

Продольный наклон
оси поворота

4°28' ± 60'

Поперечный наклон
оси поворота

13°43' ± 60'

Схождение

5' ± 5'

Задние колеса

Развал

-42' ± 30'

Схождение

5' ± 10'

Допустимая величина бокового увода

Не более 3 м/км

Диски колес и шины

Модели шин и дисков колес, давление воздуха в шинах и момент затяжки колесных
болтов приведены в Таблице 13.

Таблица 13. Диски колес и шины

Модель автомобиля

2.0TCI

Модель шин

225/65 R17, 235/55R18, T125/80R17

(запасное колесо)

Размер обода

17x6,5J; 18х7,5J; 17х4T

(запасное колесо)

Давление воздуха
в холодных шинах
(кПа) (снаряженный
автомобиль)

Передние колеса

230

Задние колеса

230

Запасное колесо

420

Момент затяжки колесных болтов

130 ±10 Нм

Требования к балансировке колес
автомобилей с конструктивной скоростью
движения более 100 км/ч

Остаточный дисбаланс колеса в сборе

после установки корректирующих

грузиков:

Снаружи

 8 г

Внутри

 10 г

268

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





ВНИМАНИЕ



Проверять давление воздуха в шинах нужно не реже одного раза в месяц. Осо-
бенно важно соблюдать правильную величину давления воздуха при движении с
высокой скоростью. Приведенные в таблице величины давления воздуха указа-
ны для холодных шин. После нагрева шин давление воздуха в них немного уве-
личивается, но принудительно снижать его не нужно.



При использовании зимних шин давление воздуха в них следует увеличить
на 20 кПа по сравнению с указанным в таблице.



Нормативная величина давления воздуха в шинах указана на табличке в проеме
двери водителя.

Трансмиссионное масло

Заправочная емкость трансмиссионного масла приведена в Таблице 14.

Таблица 14. Трансмиссионное масло

Тип коробки передач

Тип трансмиссионного масла

Заправочная емкость

025CHC

CVTF WCF-1

7,3 ± 0,2 л

Параметры коробки передач

Основные характеристики (параметры) коробки передач приведены в Таблице 15.

Таблица 15. Характеристики (параметры) коробки передач

Модель коробки передач

025CHC

Передаточное отношение

0,745

Передаточное отношение главной передачи

6,08

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

269

9

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Омыватель ветрового стекла

Заправочная емкость омывателя ветрового стекла приведена в Таблице 16.

Таблица 16. Омыватель ветрового стекла

Наименование

Заправочная емкость

Жидкость омывателя ветрового стекла

2,0 л





ОПАСНОСТЬ



Запрещается использовать антифриз в качестве жидкости для омывателя, по-
скольку это может повредить лакокрасочное покрытие кузова.



Не разбавляйте жидкости для омывателя водой. В этом случае образовавшая-
ся жидкость может замерзнуть и повредить бачок, а также другие компоненты
омывателя.



Во избежание повреждения омывателя пользуйтесь только жидкостью, реко-
мендованной компанией Chery.

Аккумуляторная батарея

Модель аккумуляторной батареи указана в Таблице 17.

Таблица 17. Аккумуляторная батарея

Модель автомобиля

2.0TCI

Модель аккумуляторной батареи

12 В, 70 Ач (необслуживамая)















содержание      ..     7      8      9
