18- ВАРИАТОР QR019CHB

Диагностический

код

P0730

Неправильное передаточное отношение

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0730

Неправильное пере-
даточное отношение

Запустите двигатель
и не менее 1 мину-
ты поддерживайте
следующий режим:
нажатие педали
акселератора не
менее чем на 15%,
включен диапазон D,
скорость автомоби-
ля не менее 18 км/ч

Абсолютная вели-
чина разницы за-
данного отношения
частот вращения
и фактического
отношения частот
вращения превы-
шает стандартное
значение

Заедание клапана



•

управления
соотношением частот
вращения
Обрыв или короткое



•

замыкание жгута
проводов или разъема
электромагнита
Отсутствие или очень



•

низкое управляющее
давление

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Выполните следующие предварительные проверки

a.   Жгут проводов двигателя (ослабление соединения, загрязнение или другая неисправность)
b.   Датчик вариатора (ослабление соединения, загрязнение или другая неисправность)
c.   Все в исправном состоянии?

Неисправность

Устраните неисправность

ДА

18-

57

18 - ВАРИАТОР QR019CHB

2

Проверка системы вариатора

a.   Используйте диагностический тестер для проверки системы вариатора.
b.   Имеются ли другие диагностические коды помимо кода P0730?

Неисправность

Устраните неисправности в
соответствии с диагности-
ческими кодами

ДА

3

Считайте поток данных

a.   Используйте диагностический тестер, чтобы считать данные, относящиеся к отклонениям дат-

чиков частоты вращения коленчатого вала двигателя и валов вариатора.

b.   Система вариатора должна быть исправна.
c.   Результаты проверки в норме?

Неисправность

Устраните неисправность

ДА

4

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   См. раздел "Процедура подтверждения диагностических кодов".
c.   Диагностический код P0730 сохраняется?

Неисправность

Замените электромагнит и
жгут проводов.

ДА

Система исправна

18-

58

18- ВАРИАТОР QR019CHB

Диагностический

код

P0791

Цепь датчика «A» частоты вращения промежуточного вала

Диагностический

код

P0792

Диапазон цепи датчика «A» частоты вращения промежуточ-
ного вала

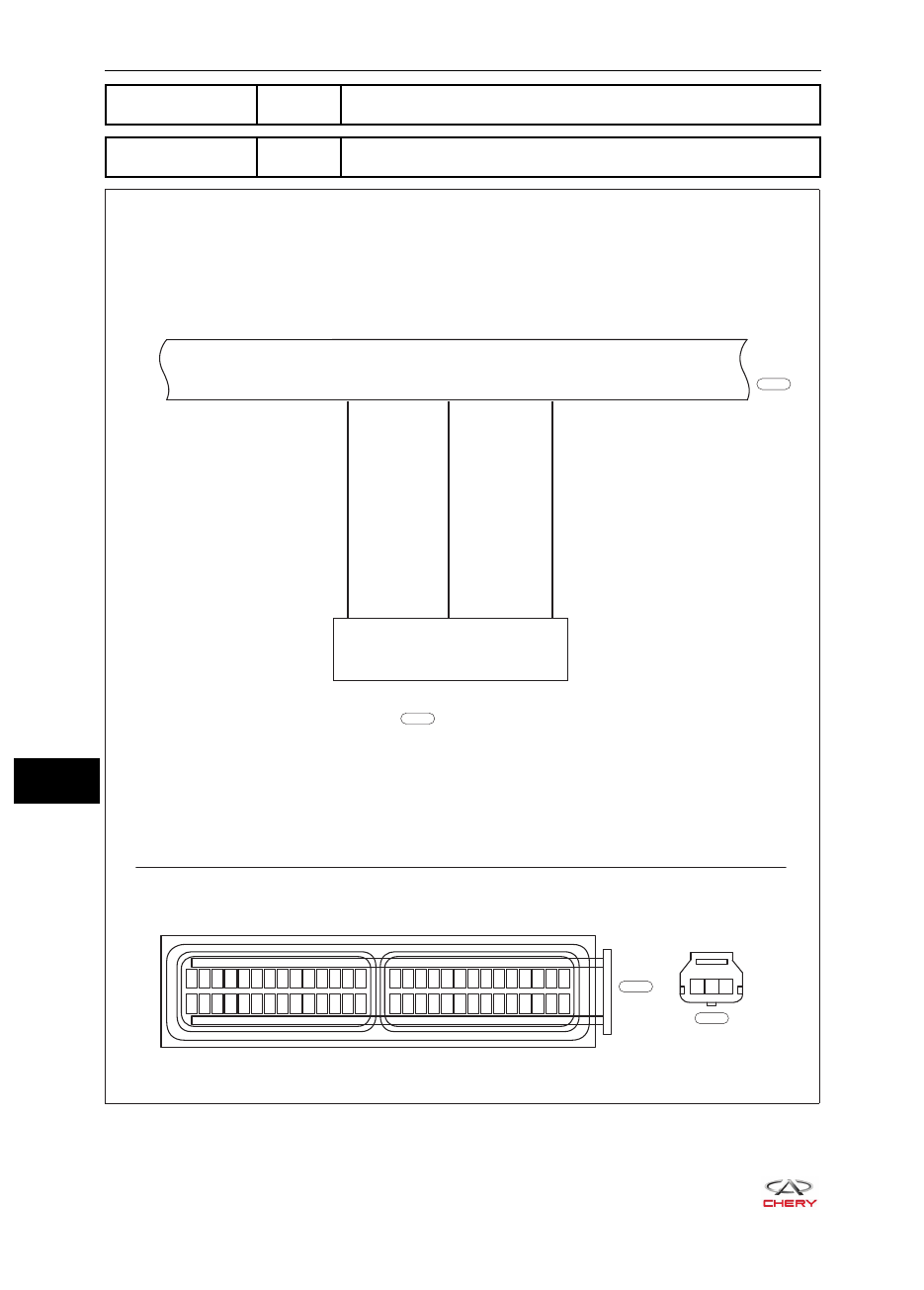

ET21180110

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

PRIMARY SHAFT

SPEED SENSOR

1 2 3

E-030

E-083

B

E-030

B

E-083

27

51

23

LB

GR

BGr

1

2

3

Блок TCU

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ПЕРВИЧНОГО ВАЛА

18-

59

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0791

Цепь датчика «A»
частоты вращения
промежуточного вала

Запустите двигатель и
не менее 1 минуты под-
держивайте следующий
режим: нажатие педали
акселератора не менее
чем на 10%, включен
диапазон D, частота вра-
щения коленчатого вала
превышает 800 об/мин

Уровень сигнала
частоты вращения
первичного вала
выше допустимого
значения в течение
определенного
периода времени

Неправильная



•

установка датчика
частоты вращения
первичного вала
Обрыв или короткое



•

замыкание цепи
сигнала
Плохой контакт цепи



•

питания датчика
частоты вращения
первичного вала
Неисправность



•

датчика частоты
вращения
первичного вала
Неисправность цепи



•

обработки сигнала
блока TCU

P0792

Диапазон цепи
датчика «A» частоты
вращения промежу-
точного вала

Запустите двигатель и
не менее 10 с поддержи-
вайте следующий режим:
нажатие педали акселе-
ратора не менее чем на
10%, включен диапазон
D, частота вращения
коленчатого вала превы-
шает 800 об/мин

Уровень сигнала
частоты вращения
промежуточного
вала превышает
стандартное зна-
чение

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем датчика частоты вращения первичного вала.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем датчика частоты вращения пер-

вичного вала или не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА
