18- ВАРИАТОР QR019CHB

2

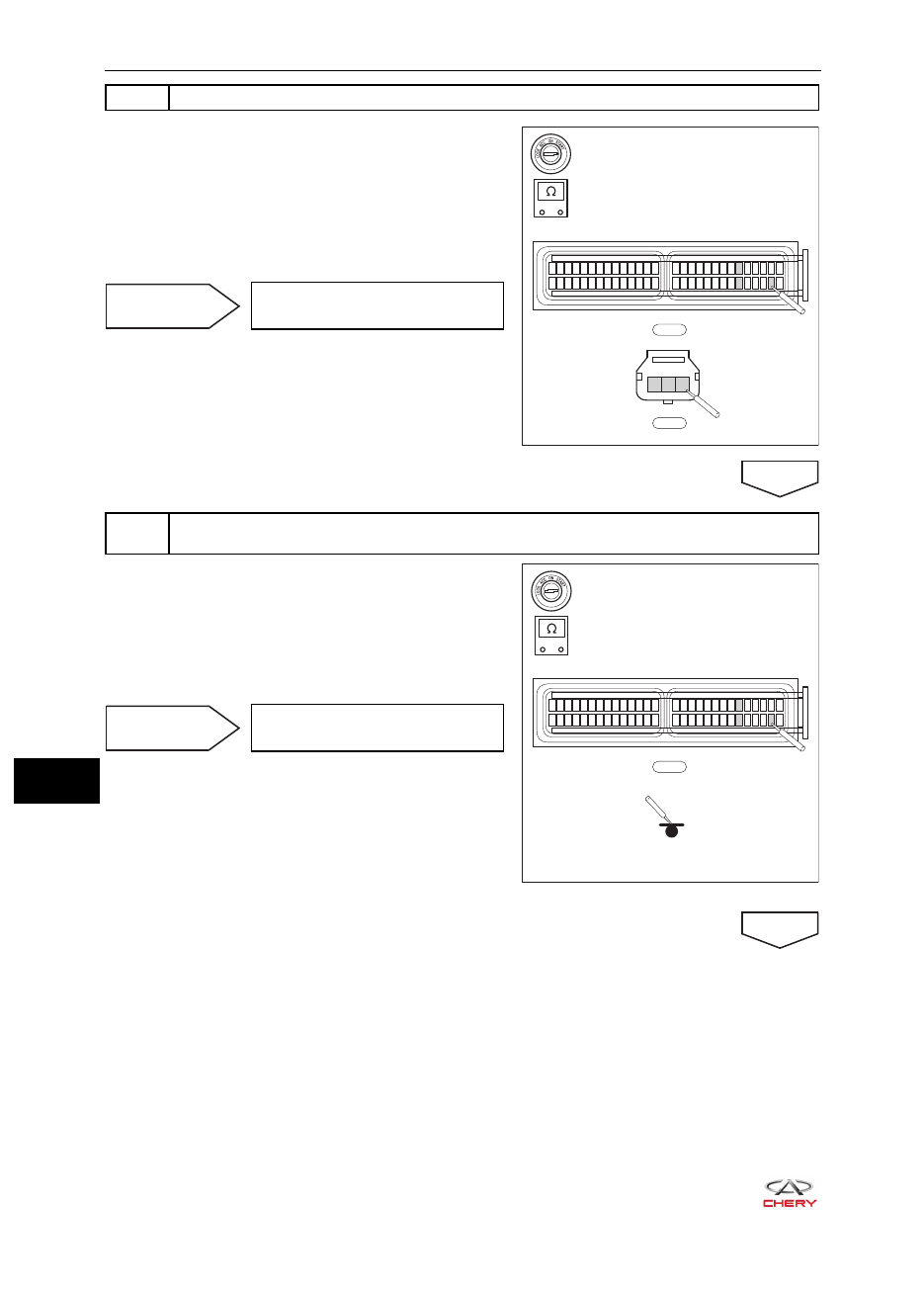

Проверьте жгут проводов блока TCU

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и E-083 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 23, 27 и 51 разъема E-030 жгута про-
водов и контактами 3, 1 и 2 разъема E-083.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

3

Проверьте, что разъем E-030 и соединение на «массу» блока TCU обладают
проводимостью.

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 23, 27 и 51 разъема E-030 жгута про-
водов и «массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

RT21180980

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

E-083

1 2 3

RT21180990

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

18-

61

18 - ВАРИАТОР QR019CHB

4

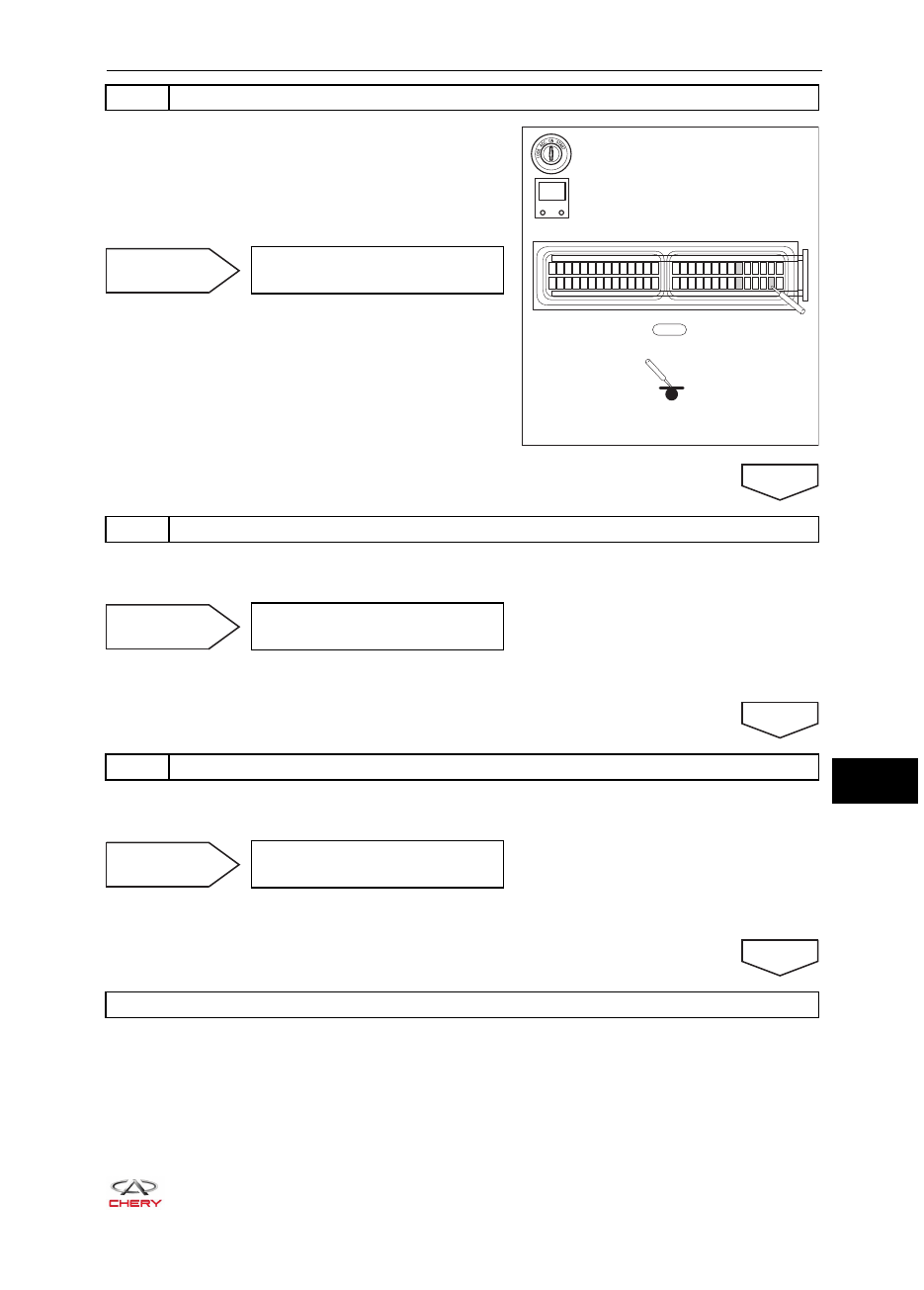

Проверьте, что разъем E-030 блока TCU замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 23, 27 и 51

разъема E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте датчик частоты вращения первичного вала

a.   Правильно установите новый датчик частоты вращения первичного вала.
b.   С помощью диагностического тестера X-431 3G проверьте исправность системы.

Неисправность

Диагностика завершена

ДА

6

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0791 или P0792.

Неисправность

Замените блок TCU

ДА

Система исправна

RT21181000

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V

18-

62

18- ВАРИАТОР QR019CHB

Диагностический

код

P0811

Проскальзывание муфты включения «A»

Диагностический

код

P081E

Проскальзывание муфты «B» передачи заднего хода

Диагностический

код

P0894

Проскальзывание компонентов вариатора

Диагностиче-

ский

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0811

Проскальзывание
муфты включения «A»

Запустите двигатель и
не менее 30 с поддер-
живайте следующий
режим: нажата педаль
тормоза, положение D
рычага переключения

Высокая скорость
проскальзывания
на входе и выходе
муфты переднего/
заднего хода

Заедание



•

сердечника клапана
управления муфтой
Короткое



•

замыкание
электромагнита
управления муфтой
на цепь питания
Сильный износ



•

или спекание
фрикционных
дисков муфты

P811E

Проскальзывание
муфты «B» передачи
заднего хода

Запустите двигатель и
не менее 30 с поддер-
живайте следующий
режим: нажата педаль
тормоза, положение R
рычага переключения

P0894

Проскальзывание
компонентов вариа-
тора

Запустите двигатель и
выполните следующие
действия: нажатие
педали акселератора
на величину 20-50%,
включен диапазон D,
скорость движения
автомобиля выше 30
км/ч, время движения с
постоянной скоростью
не менее 30 секунд

Муфта блокировки
гидротрансформа-
тора включается на
длительное вре-
мя, либо высокая
скорость проскаль-
зывания после
включения

Обрыв или короткое



•

замыкание цепи
электромагнита
Неисправность



•

электромагнита
управления блоки-
ровкойидротранс-
форматора
Неисправность



•

гидравлического
контура управления

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

18-

63

18 - ВАРИАТОР QR019CHB

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Выполните следующие предварительные проверки

a.   Жгут проводов датчика вариатора (ослабление соединения, загрязнение или другая неисправ-

ность)

b.   Датчик вариатора (ослабление соединения, загрязнение или другая неисправность)
c.   Все в исправном состоянии?

Неисправность

Устраните неисправность

ДА

2

Проверка системы вариатора

a.   Используйте диагностический тестер для проверки системы вариатора.
b.   Имеются ли другие диагностические коды помимо кодов P0811, P081E, P08941?

Неисправность

Устраните неисправности в
соответствии с диагности-
ческими кодами

ДА

3

Считайте поток данных

a.   Используйте диагностический тестер, чтобы считать данные, относящиеся к отклонениям си-

стем двигателя и вариатора.

b.   Система вариатора должна быть исправна.
c.   Результаты проверки в норме?

Неисправность

Диагностируйте необычный
сбой потока данных

ДА

4

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   См. раздел "Процедура подтверждения диагностических кодов".
c.   Диагностический код P0811, P081E или P0894 сохраняется?

Неисправность

Замените электромагнит и
жгут проводов.

ДА

Система исправна
