Chery T11 Service Manual                    Electric Injection System

61













Failure  Code:

P1530-1

Short circuit of A/C compressor relay circuit to the positive

electrode of power supply

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  The air conditioner is out of service

Connection  terminal:



MT 20U

Main Power Supply Relay

Normal Measurement

Signal

Battery:



\

Refer to Electrical System

Description

12 V

Relay  drive:



58

Refer to Electrical System

Description

12 V (operating) and 0

V (stop)

Condition for Determination

Possible Reason

Actions

Detect and find the A/C system

Failure Duration > 3 s

1)  Short circuit of repair harness circuit

to  the  positive  electrode  of  power

supply

2)  Relay damaged

3)  ECM failure

1)  Repair harness





2)  Replace relay

3)  Replace ECM







Power

Supply

A/C Request Signal

A/C Compressor Clutch



Chery T11 Service Manual                    Electric Injection System

62







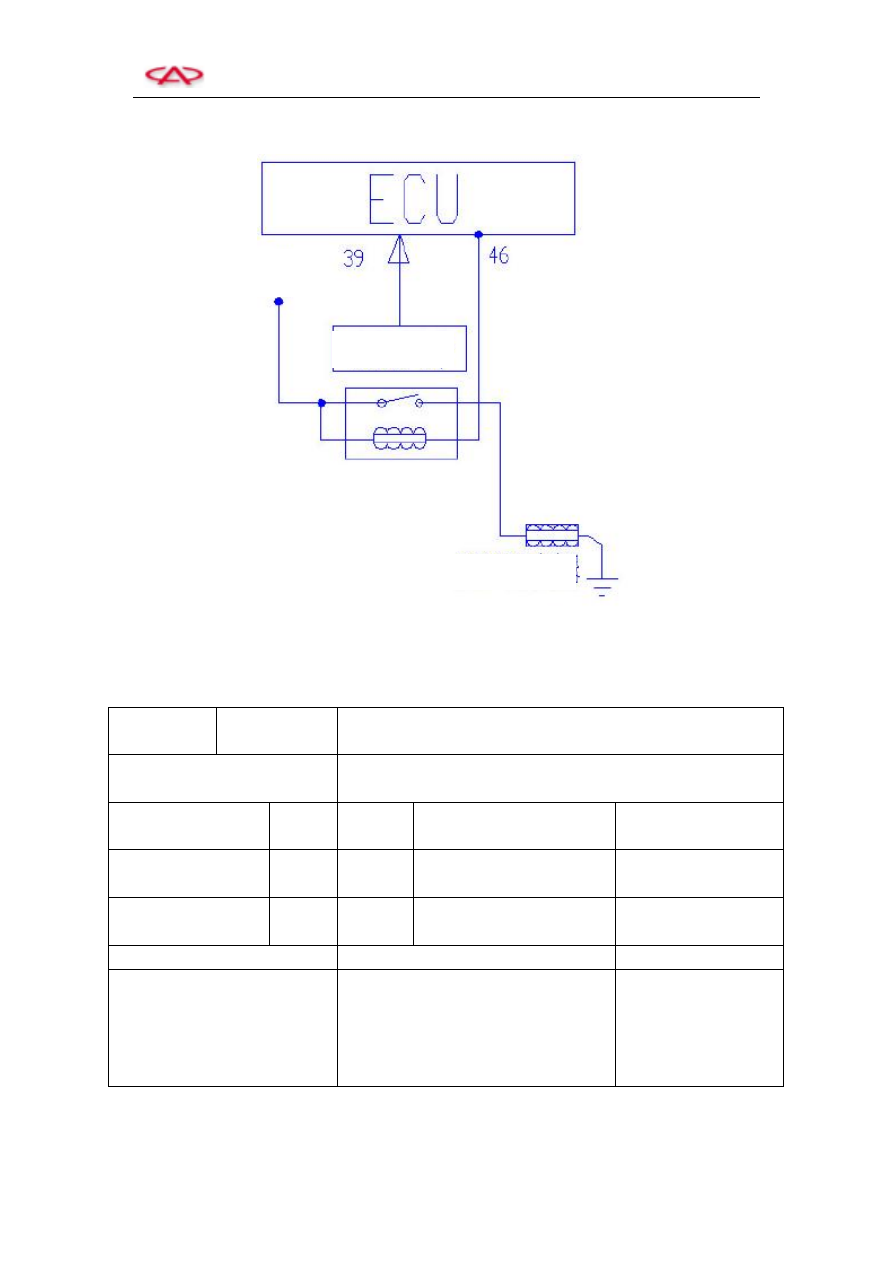

Failure  Code:

P1530-2

Short circuit of A/C compressor relay circuit to the positive

electrode of power supply

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  The air conditioner is out of service (open circuit)
  Air conditioner operates normally (short circuit to earth)

Connection  terminal:



MT

20U

Main Power Supply Relay

Normal

Measurement Signal

Battery:



\

Refer to Electrical System

Description

12 V

Relay  drive:



46

Refer to Electrical System

Description

12 V (operating) and

0 V (stop)

Condition for Determination

Possible Reason

Actions

Detect and find the A/C system

Failure Duration > 3 s

1)  Unreliable

connection

of

the

connecting parts

2)  Open  circuit  to  the  battery  connecting

wire

3)  Short  circuit  of  the  repair  harness

circuit  to  the  negative  electrode  of

power supply

4)  Open  circuit  of  the  repair  harness

circuit

5)  Relay damaged

6)  ECM damaged

1)  Connect again



2)  Repair harness



3)  Repair harness





4)  Repair harness



5)  Replace relay

6)  Replace ECM









Failure  Code:  P1604-0

Knock control system failure

Set  emergency  control  scheme:    Switch on the failure lamp

  The  vehicle  model  is  with  the  anti-theft  measures,  and  the

engine is difficult to start up

  The mileage accumulation function loses

Connection  terminal:

69#

MT 20U

ECM

Normal Measurement

Signal

ECM:

ECM internal failure

\

Condition for Determination

Possible Reason

Actions

A failure exists

1)  ECM failure

1)  Replace ECM











Chery T11 Service Manual                    Electric Injection System

63



Failure  Code:  P2000-1

Over-high temperature of front A/C evaporator

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  NULL

Connection  terminal:



MT

20U

Front Evaporator Temperature

Sensor

Normal

Measurement Signal

Temperature  signal:



26

Refer to Electrical System

Description

0.5 to 4.5 V

Sensor  signal  earth:



05

Refer to Electrical System

Description

0 V

Condition for Determination

Possible Reason

Actions

Temperature indicated > 144℃

Failure Duration > 3 s

1)  Short circuit of temperature signal wire

to  the  negative  electrode  of  power

supply

2)  Sensor damaged

3)  ECM failure

1)  Repair harness





2)  Replace sensor

3)  Replace ECM





Failure  Code:

P2000-2

Too-low temperature of front A/C evaporator

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  NULL

Connection  terminal:



MT

20U

Front Evaporator Temperature

Sensor

Normal

Measurement Signal

Temperature  signal:



26

Refer to Electrical System

Description

0.5 to 4.5 V

Sensor  signal  earth:



05

Refer to Electrical System

Description

0 V

Condition for Determination

Possible Reason

Actions

Temperature indicated <



-36℃

Failure Duration > 3 s

1)  Unreliable

connection

of

the

connecting parts

2)  Short circuit of temperature signal wire

to  the  positive  electrode  of  power

supply

3)  Open circuit of temperature signal wire

4)  Relay damaged

5)  ECM damaged

1)  Connect again



2)  Repair harness





3)  Repair harness

4)  Replace relay

5)  Replace ECM





















Chery T11 Service Manual                    Electric Injection System

64



4. Typical Malfunction

1)  Engine doesn’t operate or operates slowly when startup



Starter’s own  problems (such as seized, internal  short  circuit),  over-great engine  resistance

force, and circuit system (voltage, earth).

No.

Operation Step

Detection

Result

Subsequent Step

1

Apply  a  multimeter  to  detect  whether  there  is

approximate  10  to  12.5  V  between  both

connecting terminals of battery.

Yes

Next step

No

Repair  or  replace

battery

2

Place  the  ignition  switch  on  the  “ON”  position,

and  apply  a  multimeter  to  detect  whether  there  is

approximate  10  to  12.5  V  voltage  between  the

connecting terminals which connect to the positive

electrode of battery.

Yes

Next step

No

Repair

connecting

terminal  or  replace

conducting wire

3

Keep  the  ignition  switch  on  the  start  gear,  and

apply  a  multimeter  to  detect  whether  there  is

above  8V  voltage  between  the  connecting

terminals  on  the  ignition  switch  which  connect  to

the pull-in winding of starter motor.

Yes

Next step

No

Repair or replace the

ignition switch

4

Apply a multimeter to detect whether the circuit of

starter motor is short or open circuit.

Yes

Repair or replace the

starter motor

No

Next step

5

Examine and confirm whether the engine is seized

firmly due to the bad lubrication.

Yes

Remove the failure

No

Next step

6

If  in  winter,  examine  and  confirm  whether  the

resistance  force  of  starter  motor  is  over  great  due

to improper selection of engine lubricating oil and

gearbox  oil  (if  with  high  viscosity,  the  engine

resistance force is great).

Yes

Change

with

appropriate oil

No

Examine  the  other

parts
