Chery Tiggo T11 LHD. Manual - part 60



Chery T11 Service Manual                    Electric Injection System

53



Failure  Code:

P0480-2

Open circuit of radiator low-speed fan relay drive circuit or

short circuit to earth

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  NULL
  Fan doesn’t operate (open circuit), till the water temperature

increases to 98℃  and then the high-speed fan activates

  Fan operates normally (short circuit to earth)

Connection terminal:



MT 20U

Low-speed Fan Relay

Normal

Measurement Signal

Battery:



\

Refer to Electrical System

Description

12V

Relay  drive:



67

Refer to Electrical System

Description

0V (Operating) and

12V (Stop)

Condition for Determination

Possible Reason

Actions

Failure duration > 3 s

1)  Unreliable

connection

of

the

connecting parts

2)  Short circuit of relay drive circuit to

the  negative  electrode  of  power

supply

3)  Open circuit of relay drive circuit

4)  Open  circuit  with  the  battery

connection circuit

5)  Relay damaged

6)  ECM failure

1)  Connect again



2)  Repair harness





3)  Repair harness

4)  Repair harness



5)  Replace relay

6)  Replace ECM





Failure  Code:

P0481-1

Short circuit of radiator high-speed fan relay drive circuit to

the positive electrode of power supply

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  NULL

Connection terminal:



MT 20U

High-speed Fan Relay

Normal Measurement

Signal

Battery:



\

Refer to Electrical System

Description

12V

Relay  drive:



50

Refer to Electrical System

Description

0V (Operating) and

12V (Stop)

Condition for Determination

Possible Reason

Actions

Failure duration > 3 s

1)  Short  circuit  of  relay  drive  circuit

to  the  positive  electrode  of  power

supply

2)  Relay damaged

3)  ECM failure

1)  Repair harness





2)  Replace relay

3)  Replace ECM





Chery T11 Service Manual                    Electric Injection System

54



Failure  Code:

P0481-2

Open circuit of radiator high-speed fan relay drive circuit or

short circuit to earth

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  NULL
  Fan operates normally (short circuit to earth)

Connection

terminal:



MT 20U

High-speed Fan Relay

Normal

Measurement Signal

Battery:



\

Refer to Electrical

System Description

12V

Relay  drive:



50

Refer to Electrical

System Description

0V (Operating) and

12V (Stop)

Condition for Determination

Possible Reason

Actions

Failure duration > 3 s

1)  Unreliable connection of the connecting

parts

2)  Short circuit of relay drive circuit to the

negative electrode of power supply



3)  Open circuit of relay drive circuit

4)  Open circuit with the battery connection

circuit

5)  Relay damaged

6)  ECM failure

1)  Connect again



2)  Repair harness





3)  Repair harness

4)  Repair harness



5)  Replace relay

6)  Replace ECM















































Chery T11 Service Manual                    Electric Injection System

55





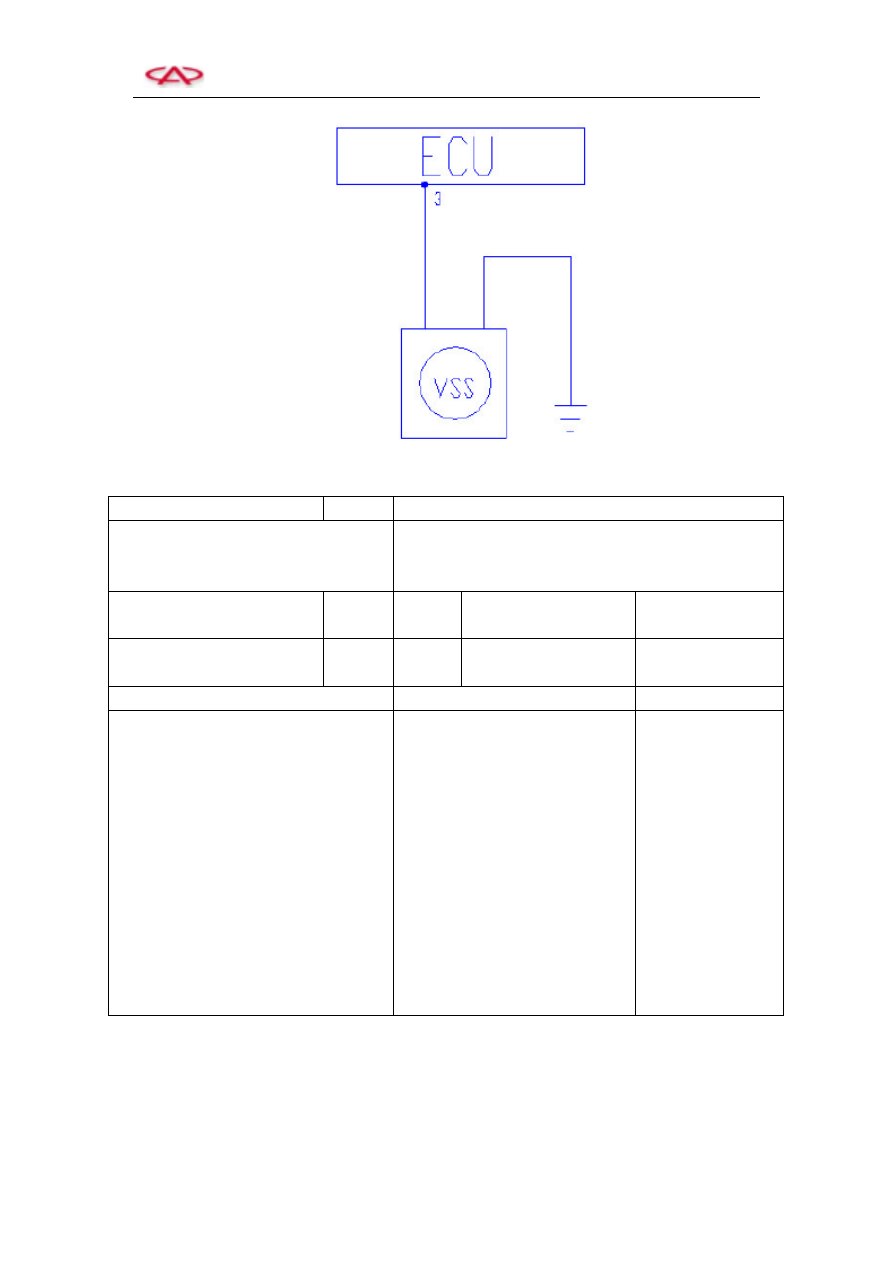

T11 Vehicle Speed Sensor



Failure  Code:  P0500-0

No vehicle speed sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  NULL
  It is possible to take some driving limit measures

Connection terminal:



MT

20U

Vehicle Speed Sensor

Normal

Measurement Signal

Sensor  signal  earth:



03

/

0 to 12V square

wave

Condition for Determination

Possible Reason

Actions

Engine operation

Vehicle speed < 2 km/h

MAP < 25.82 kPa

1,200 rpm < engine speed < 5000 rpm

Throttle closed

Failure duration > 5 s

1)  Unreliable  connection  of  the

connecting parts

2)  Interrupt  of signal  circuit from

the  automatic  transmission  to

instruments

3)  Interrupt  of  harnesses  from

instruments to ECM

4)  Vehicle speed sensor damaged



5)  Instrument failure





6)  ECM failure

1)  Connect again



2)  Replace  flexible

shaft  or  signal

wire

3)  Repair harness



4)  Replace  vehicle

speed sensor

5)  Repair

or

replace

instrument

6)  Replace ECM















Chery T11 Service Manual                    Electric Injection System

56





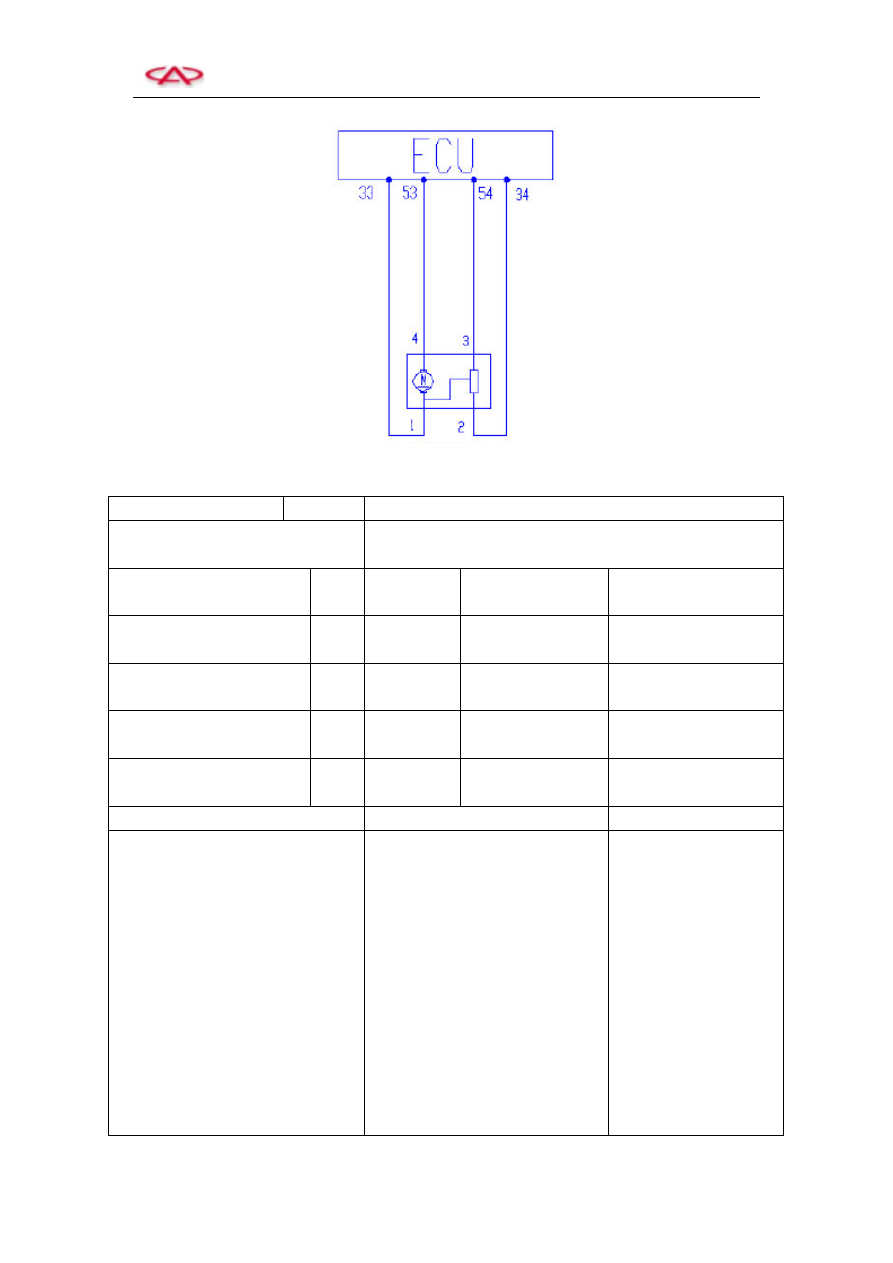

T11 Idle Stepper Motor



Failure  Code:

P0505-0

Idle Control Error

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  Pause the idle control

Connection  terminal:



MT 20U

Idle Control Valve

Normal Measurement

Signal

Idle  control  valve  A-high:



54

D

0 to 12V square wave

(with idle valve C)

Idle  control  valve  A-low:



53

C

0 to 12V square wave

(with idle valve D)

Idle  control  valve  B-high:



33

B

0 to 12V square wave

(with idle valve A)

Idle  control  valve  A-low:



34

A

0 to 12V square wave

(with idle valve B)

Condition for Determination

Possible Reason

Actions

Engine idle operation

Water temperature reaches the normal

value

No TPS and VSS failure

Deviation from the target speed > 180

rpm

Failure duration > 15 s

1)  Unreliable  connection  of  the

connecting parts

2)  Open  circuit  of  any  circuit  of

idle valve

3)  Error of corresponding relation

between

the

idle

valve

connecting  parts  and  ECM

connecting parts

4)  Intake manifold leakage



5)  Idle control valve damaged



6)  ECM failure

1)  Connect again



2)  Repair harness



3)  Repair harness







4)  Remove  the  leakage

failure

5)  Replace  idle  control

valve

6)  Replace ECM
