Chery T11 Service Manual                    Electric Injection System

45





Failure  Code:

P0335-0

No 58X crankshaft position sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  NULL

Connection terminal:



MT

20U

Crankshaft Position Sensor

Normal Measurement

Signal

High  signal  from  crankshaft:



12

A

> 400mV sinusoidal

wave (with senor B)

Low  signal  from  crankshaft:



28

B

> 400mV sinusoidal

wave (with senor A)

System  earth  wire:



73

C

0V

Condition for Determination

Possible Reason

Actions

Engine operation

The  number  of  teeth  entering  into

ECM  isn’t  equal  to  58  during  5

continuous cycles



1)  Bad shielding of signal circuit



2)  Foreign  metal  materials  in  the

58X gear ring

1)  Apply

the

shielded wire

2)  Clean  the  58X

gear ring



























































Chery T11 Service Manual                    Electric Injection System

46





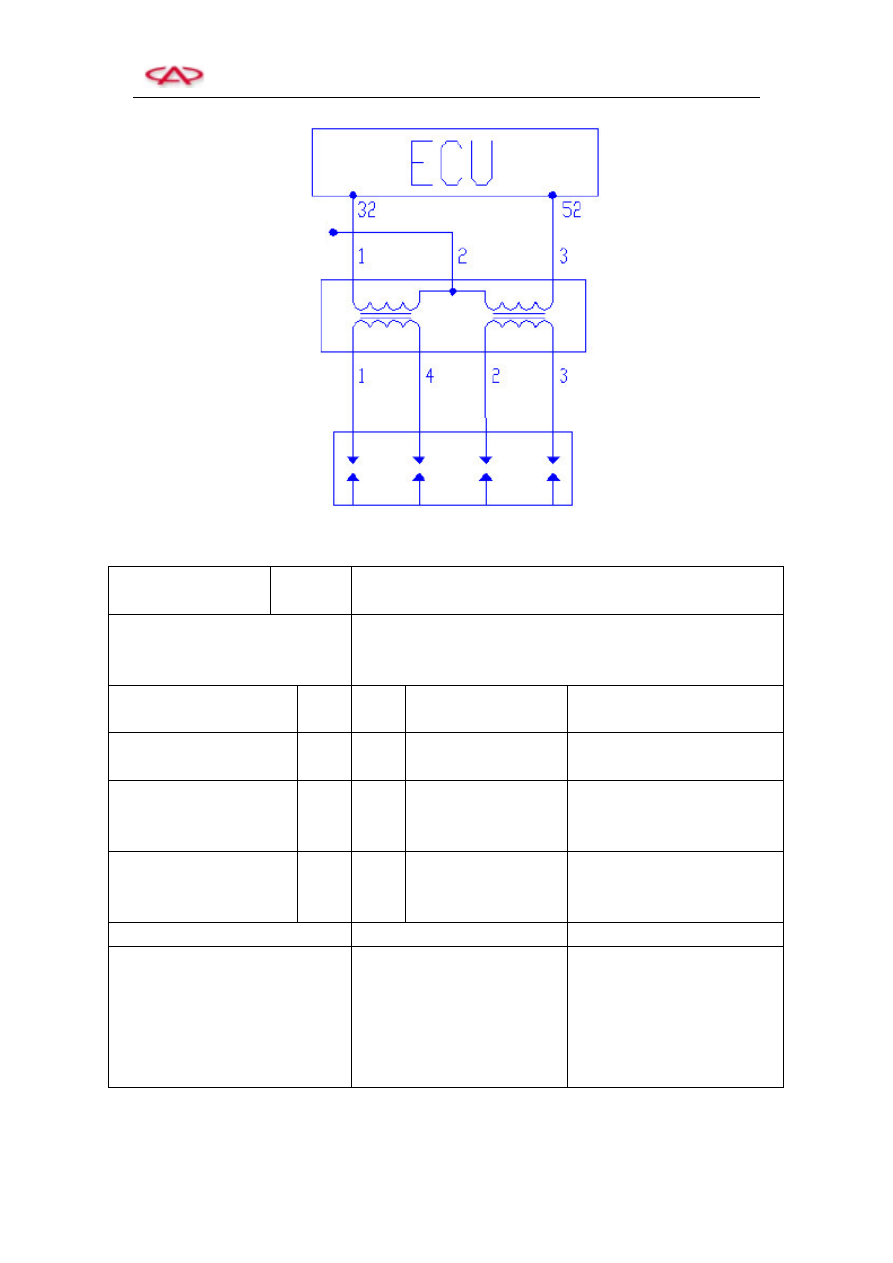

T11 Ignition Coil Group



Failure  Code:

P0351-1

Short circuit between the ignition coil 1-4 cylinder drive

circuit and the positive electrode of power supply

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  Stop the fuel injection for 1-4 cylinder
  The target idle steps up to 1,200 rpm

Connection terminal:



MT

20U

Ignition Coil

Normal Measurement Signal

System

main

power

supply:



\

B

12V

1-4  cylinder  drive:



32

C

0 to 12 V approx. square wave

signal

Induction peak value > 300 V

2-3  cylinder  drive:



52

A

0 to 12 V approx. square wave

signal

Induction peak value > 300 V

Condition for Determination

Possible Reason

Actions

Failure duration > 1.25 s



1)  Short

circuit

of

1-4

cylinder drive circuit to the

positive electrode of power

supply

2)  Ignition coil damaged

3)  ECM failure

1)  Repair harness







2)  Replace ignition coil

3)  Replace ECM







Main Relay

High-Voltage Coil



Chery T11 Service Manual                    Electric Injection System

47





Failure  Code:

P0351-2

Open circuit of the ignition coil 1-4 cylinder drive circuit or

short circuit to earth

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  Stop the fuel injection for 1-4 cylinder

Connection terminal:



MT

20U

Ignition Coil

Normal Measurement

Signal

System main power supply:



\

B

12V

1-4  cylinder  drive:



32

C

0 to 12 V approx. square

wave signal

Induction peak value >

300 V

2-3  cylinder  drive:



52

A

0 to 12 V approx. square

wave signal

Induction peak value >

300 V

Condition for Determination

Possible Reason

Actions



1)  Unreliable  connection  of  the

connecting parts

2)  Short  circuit  of  1-4  cylinder

drive  circuit  to  the  negative

electrode  of  system  power

supply

3)  Open  circuit  of  1-4  cylinder

drive circuit

4)  Ignition coil damaged

5)  ECM failure

1)  Connect again



2)  Repair harness





3)  Repair harness



4)  Replace ignition coil

5)  Replace ECM





































Failure duration > 1.25 s





Chery T11 Service Manual                    Electric Injection System

48





Failure  Code:

P0352-1

Short circuit between the ignition coil 2-3 cylinder drive

circuit and the positive electrode of power supply

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  Stop the fuel injection for 2-3 cylinder
  The target idle steps up to 1,200 rpm

Connection terminal:



MT

20U

Ignition Coil

Normal Measurement

Signal

System main power supply:



\

B

12V

1-4  cylinder  drive:



32

C

0 to 12 V approx. square

wave signal

Induction peak value > 300

V

2-3  cylinder  drive:



52

A

0 to 12 V approx. square

wave signal

Induction peak value > 300

V

Condition for Determination

Possible Reason

Actions

Failure duration > 1.25 s

1)  Short  circuit  of  2-3  cylinder

drive  circuit  to  the  positive

electrode of power supply

2)  Ignition coil damaged

3)  ECM failure

1)  Repair harness





2)  Replace ignition coil

3)  Replace ECM
