Chery T11 Service Manual                    Electric Injection System

41







Failure  Code:

P0230-1

Short circuit of fuel pump relay to the positive electrode of

power supply

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  NULL

Connection terminal:



MT

20U

Fuel Pump Relay

Normal Measurement

Signal

System  main  power  supply:



\

Refer to Electrical

System Description

12V

Relay  drive:



47

Refer to Electrical

System Description

0V (Operating) and 12V

(Stop)

Condition for Determination

Possible Reason

Actions

Failure duration > 1.5625 s

1)  Short  circuit  of  relay  drive

circuit

to

the

positive

electrode of power supply

2)  Relay damaged

3)  ECM’s  this  signal  output

control interface failure

1)  Repair harness





2)  Replace relay

3)  Replace ECM

















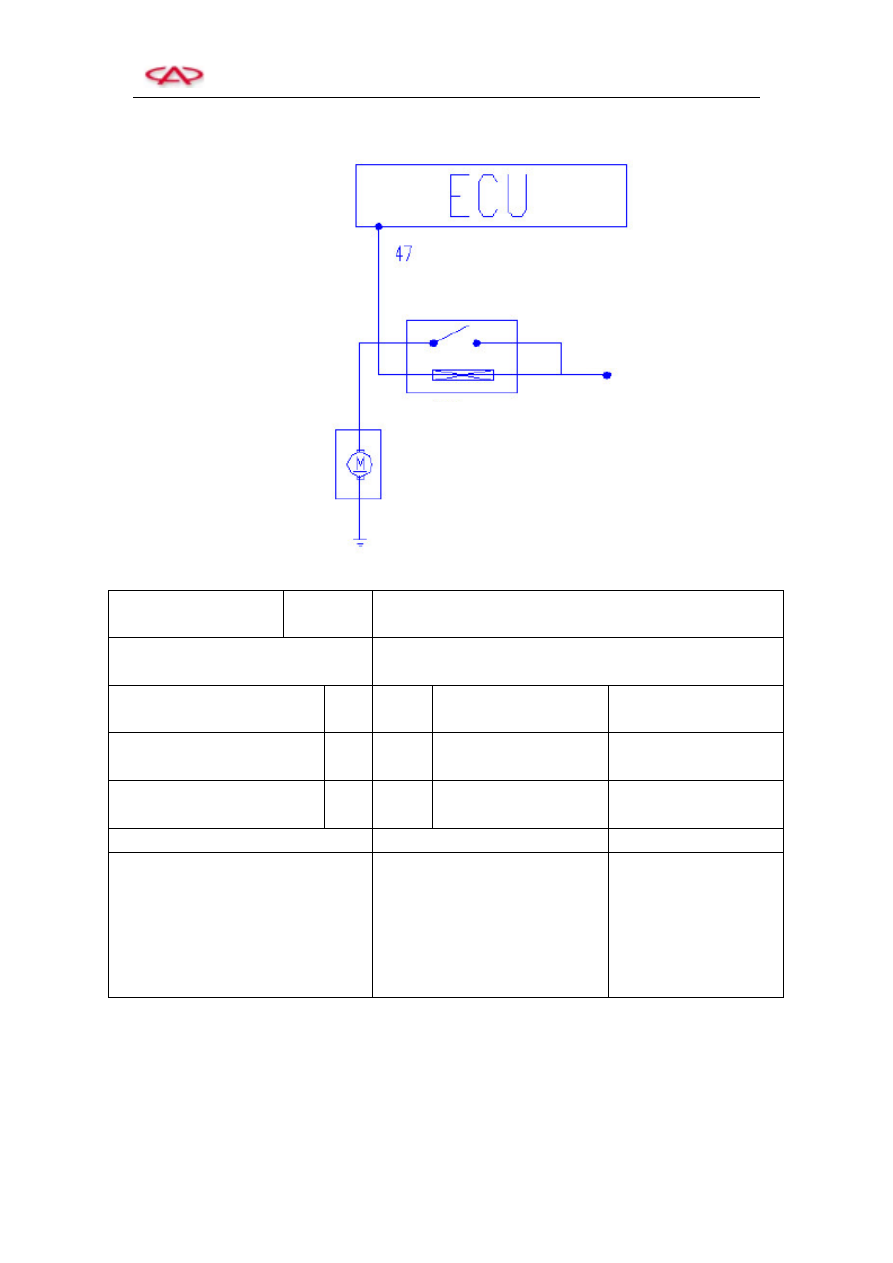

Dynamic Relay

Main Power Supply

T11 Fuel Pump Control



Chery T11 Service Manual                    Electric Injection System

42





Failure  Code:

P0230-2

Open circuit of fuel pump relay or short circuit to earth

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  NULL

Connection terminal:



MT

20U

Fuel Pump Relay

Normal Measurement

Signal

System  main  power  supply:



\

Refer to Electrical

System Description

12V

Relay  drive:



47

Refer to Electrical

System Description

0V (Operating) and

12V (Stop)

Condition for Determination

Possible Reason

Actions

Failure duration > 1.5625 s



1)  Unreliable  connection  of  the

connecting parts

2)  Open

circuit

of

the

connection

system

main

power supply circuit

3)  Short  circuit  of  relay  drive

circuit

to

the

negative

electrode of power supply

4)  Open  circuit  of  relay  drive

circuit

5)  Relay damaged

6)  ECM’s  this  signal  output

control interface failure

1)  Connect again



2)  Repair harness



3)  Repair harness





4)  Repair harness

5)  Replace relay

6)  Replace ECM

































Chery T11 Service Manual                    Electric Injection System

43



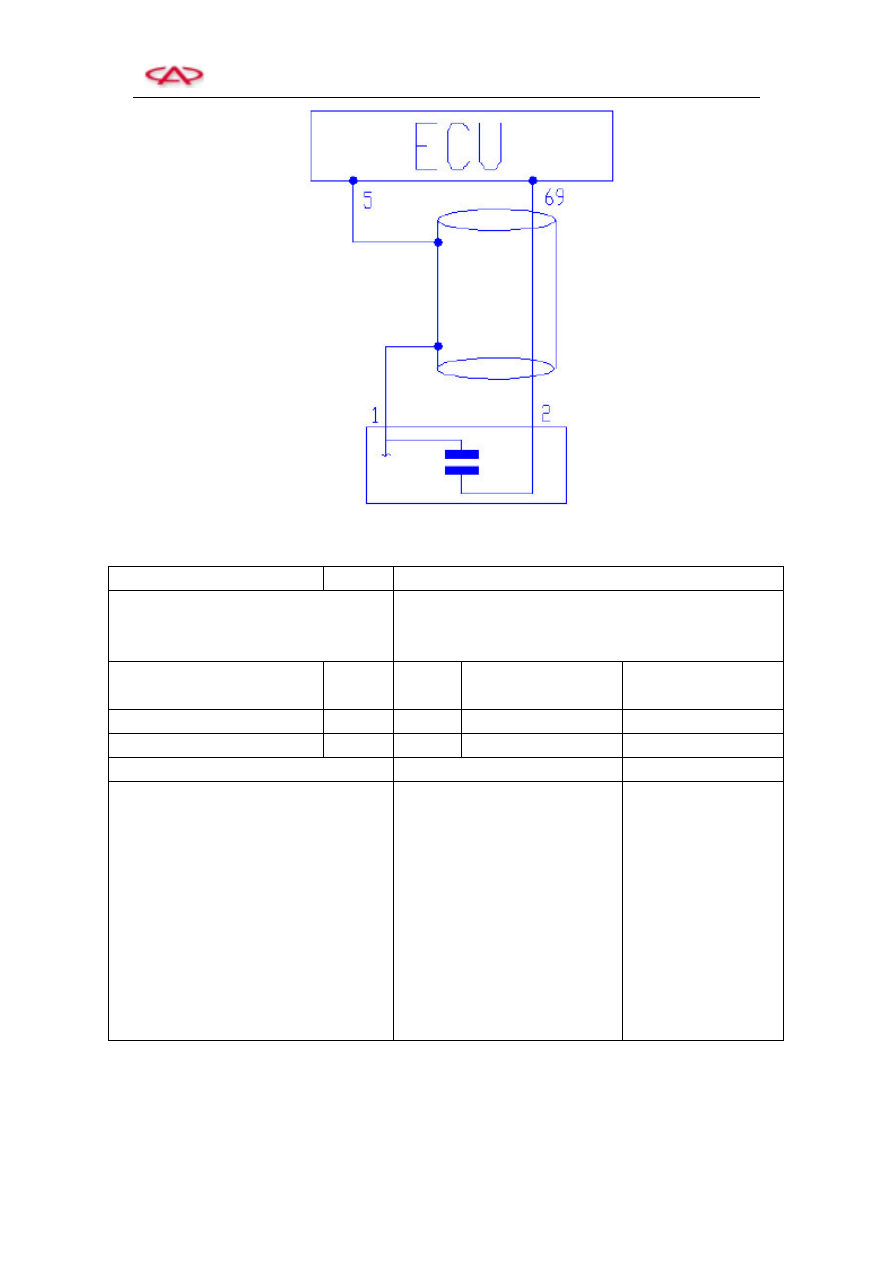

T11 Knock Sensor



Failure  Code:  P0325-0

Bad connection to knock sensor

Set  emergency  control  scheme:    Switch  on  the  failure  lamp  till  the  ignition  switch  is

turned off

  Apply the safety ignition advance angle table

Connection terminal:



MT

20U

Knock Sensor

Normal Measurement

Signal

Knock  signal:



69



0 to 1 V

Sensor  signal  earth:



05



0V

Condition for Determination

Possible Reason

Actions

Failure duration > 1.5625 s



1)  Unreliable  connection  of  the

connecting parts

2)  Open  circuit  of  knock signal

circuit

3)  Short circuit  of sensor signal

circuit to earth

4)  Short  circuit of  knock  signal

circuit to other circuits

5)  Sensor damaged

6)  ECM’s  this  signal  output

control interface failure

1)  Connect again



2)  Repair harness



3)  Repair harness



4)  Repair harness



5)  Replace relay

6)  Replace ECM













Chery T11 Service Manual                    Electric Injection System

44



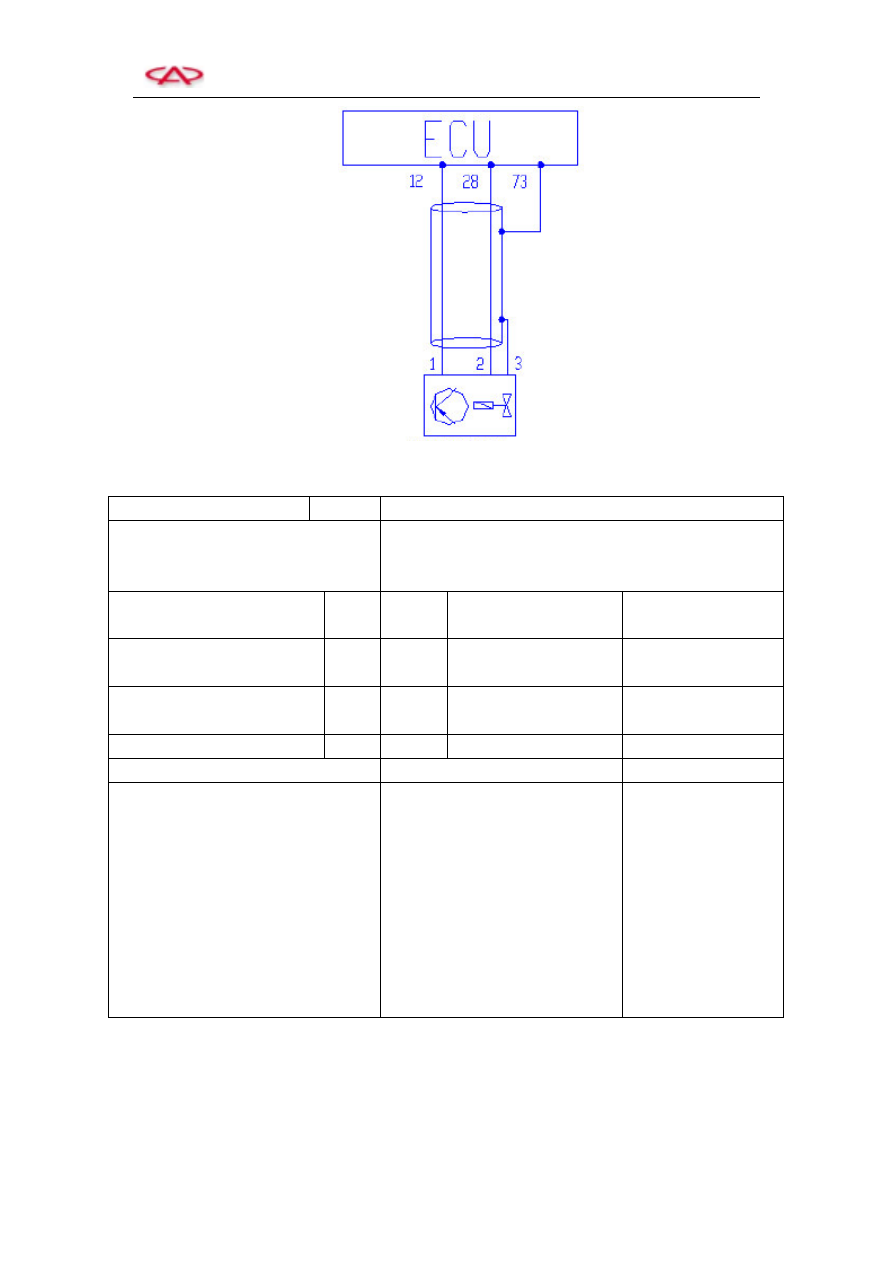

T11 Crankshaft Position Sensor



Failure  Code:  P0335-0

No 58X crankshaft position sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  NULL
  Engine is difficult to start up

Connection terminal:



MT

20U

Crankshaft Position

Sensor

Normal Measurement

Signal

High  signal  from  crankshaft:



12

A

> 400mV sinusoidal

wave (with senor B)

Low  signal  from  crankshaft:



28

B

> 400mV sinusoidal

wave (with senor A)

System  earth  wire:



73

C

0V

Condition for Determination

Possible Reason

Actions

Start up the engine

No engine speed signal

MAP decreases by 2.9509 kPa

System voltage decreases by 0.8V

Vehicle speed < 4 km/h

Failure duration > 2 s



1)  Unreliable  connection  of  the

connecting parts

2)  Reserve

connection

of

high/low signal

3)  Open circuit of signal circuit

4)  Short circuit of signal circuit to

other circuits

5)  Sensor damaged

6)  ECM’s

this

signal

input

interface failure

1)  Connect again



2)  Repair harness



3)  Repair harness

4)  Repair harness



5)  Replace relay

6)  Replace ECM
