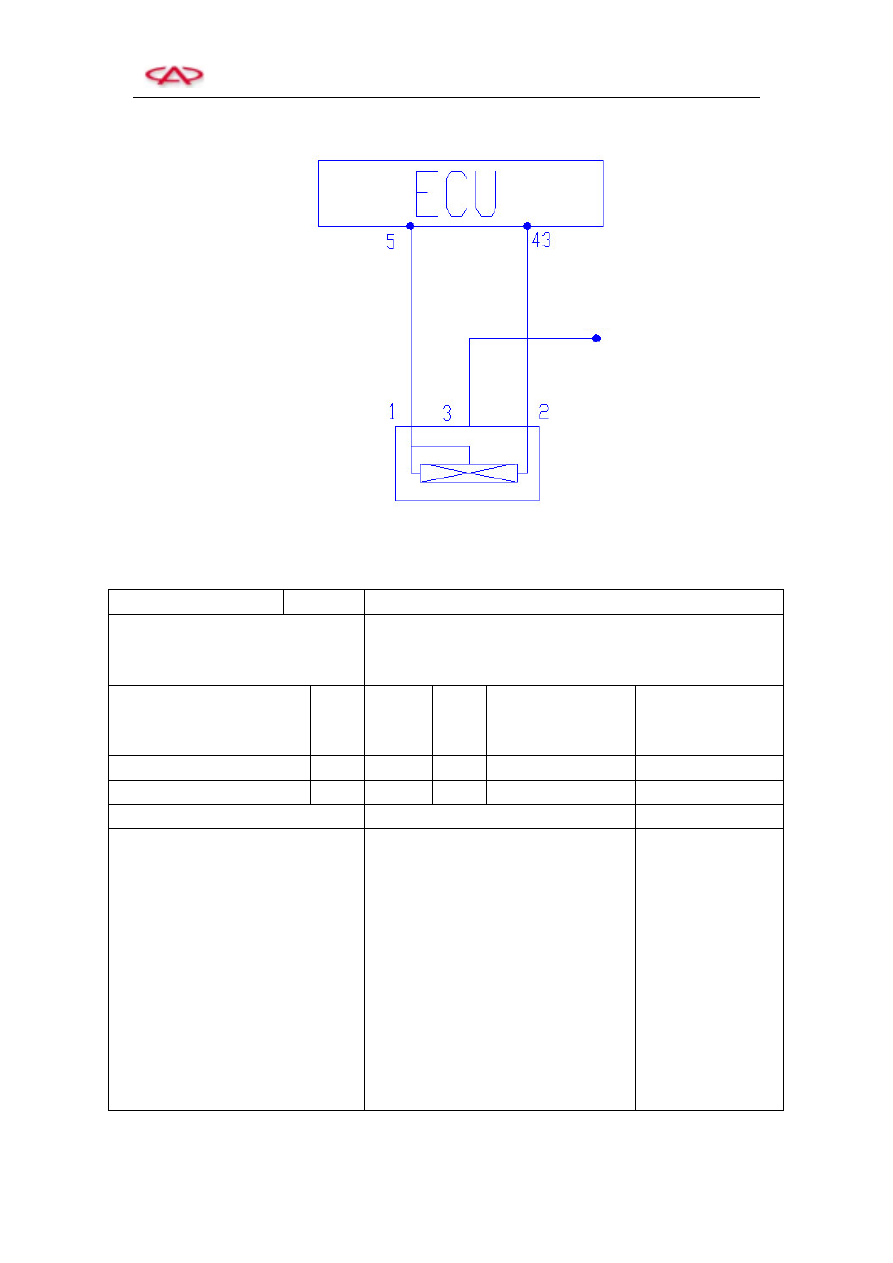

T11 Water Temperature Sensor





Failure Code:

P0115-1

Too-low coolant temperature sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  Apply  the  intake  temperature  during  startup,  gradually

increase up to 79.5℃  and then keep this temperature.

Connection terminal:



MT

20U



Coolant

Temperature

Sensor

Normal

Measurement Signal

Coolant  temperature  signal:



43



B

0.5 to 4.5V

Sensor  signal  earth:



05



A

0V

Condition for Determination

Possible Reason

Actions

Engine operation time > 10 s

CTS < -38.25℃

Failure duration > 2 s

1)  Unreliable

connection

of

the

connecting parts

2)  Open  circuit  of  temperature  signal

circuit

3)  Open  circuit  of  sensor  signal  to

earth

4)  Short  circuit  of  temperature  signal

circuit  to  the  positive  electrode  of

power supply

5)  Sensor damaged

6)  ECM’s  this  signal  input  interface

failure

1)  Connect again



2)  Repair harness



3)  Repair harness



4)  Repair harness





5)  Replace sensor

6)  Replace ECM





To Instrument



Chery T11 Service Manual                    Electric Injection System

34





Failure Code:

P0115-2

Over-high coolant temperature sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  Apply  the  intake  temperature  during  startup,  gradually

increase up to 79.5℃  and then keep this temperature.

Connection terminal:

MT

20

MT

20U



Coolant

Temperature

Sensor

Normal

Measurement Signal

Coolant  temperature  signal:

34

43



B

0.5 to 4.5V

Sensor  signal  earth:

37

05



A

0V

Condition for Determination

Possible Reason

Actions

Engine operation time > 2 s

CTS > 135℃

Failure duration > 2 s

1)  Short  circuit  of  temperature

signal circuit to earth

2)  Sensor damaged

3)    ECM’s this signal input interface

failure

1)  Repair harness



2)  Replace sensor

3)  Replace ECM



























































Chery T11 Service Manual                    Electric Injection System

35





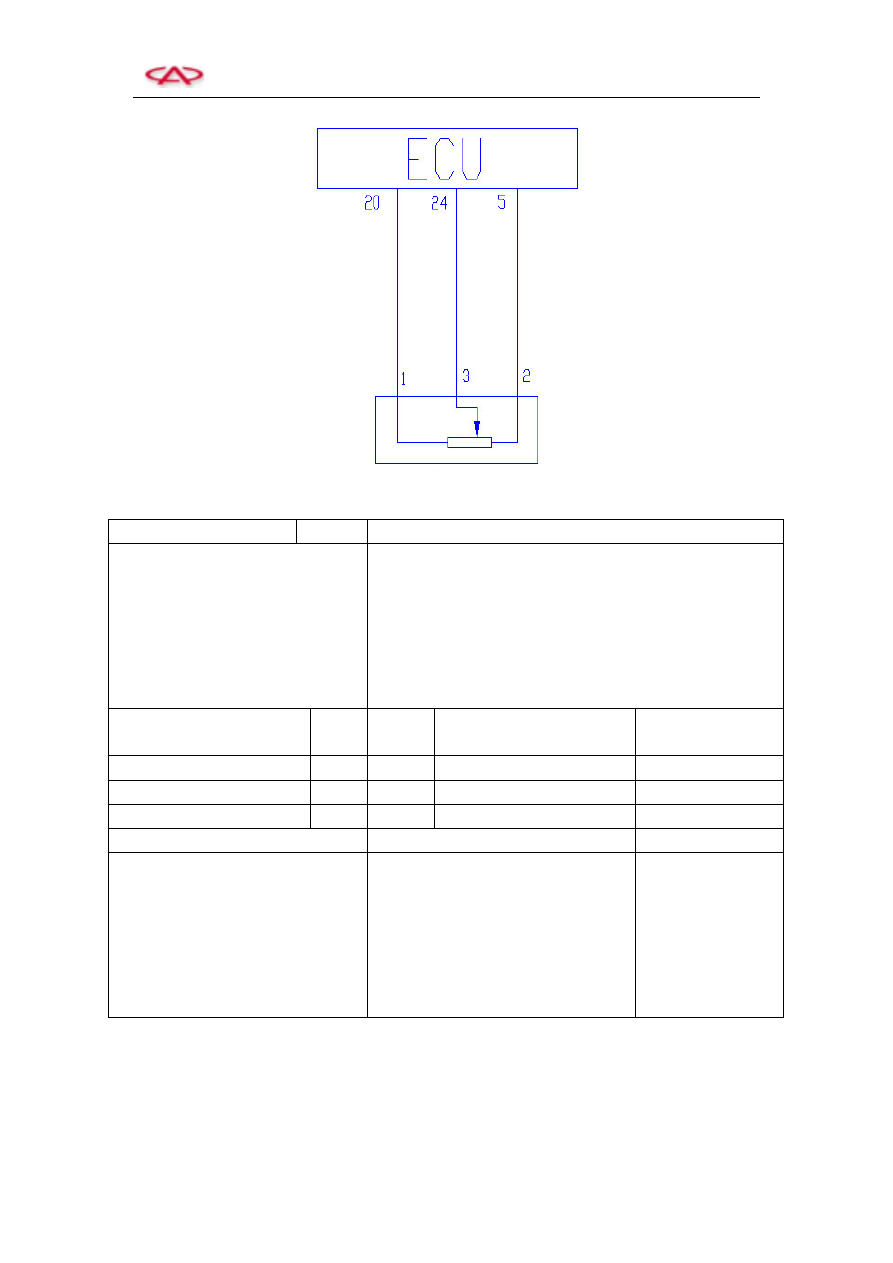

T11 Throttle Position Sensor



Failure Code:  P0120-1

Over-high throttle sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  During  idle,  set  the  opening  of  throttle  position  sensor  as

0%; for other speeds, the opening of throttle position sensor

changes as speed.

  The throttle position sensor automatic reset function pauses
  The function to clear the remained fuel and air in a cylinder

pauses.

Connection terminal:



MT

20U

Throttle Position Sensor

Normal

Measurement Signal

5V  reference  voltage:



20

A

5V

Throttle  position  signal:



24

C

0.5 to 4.5V

Sensor  signal  earth:



05

B

0V

Condition for Determination

Possible Reason

Actions

Engine  operation,  but  speed  <  3000

rpm

No MAP failure, and MAP < 70 kPa

Failure duration > 2 s

1)  Short  circuit  of  sensor  signal

circuit  to  the  positive  electrode  of

power  supply  or  the  5V  reference

voltage circuit

2)  Sensor damaged

3)  ECM’s  this  signal  input  interface

failure

1)  Repair harness







2)  Replace sensor

3)  Replace ECM















Chery T11 Service Manual                    Electric Injection System

36



Failure Code:  P0120-2

Too-low throttle sensor signal

Set  emergency  control  scheme:    Switch on the failure lamp till the failure disappears

  During  idle,  set  the  opening  of  throttle  position  sensor  as

0%; for other speeds, the opening of throttle position sensor

changes as speed.

  The throttle position sensor automatic reset function pauses
  Clear function pauses.

Connection terminal:

MT 20

MT

20U

Throttle Position Sensor

Normal

Measurement Signal

5V  reference  voltage:

36

20

A

5V

Throttle  position  signal:

26

24

C

0.5 to 4.5V

Sensor  signal  earth:

37

05

B

0V

Condition for Determination

Possible Reason

Actions

Failure duration > 2 s

1)  Unreliable

connection

of

the

connecting parts

2)  Open  circuit  of  sensor  signal

circuit

3)  Short  circuit  of  sensor  signal

circuit to earth

4)  Sensor damaged
5)  ECM’s  this  signal  input  interface

failure

1)  Connect again



2)  Repair harness



3)  Repair harness



4)  Replace sensor

5)  Replace ECM
