Chery Tiggo T11 LHD. Manual - part 61



Chery T11 Service Manual                    Electric Injection System

57



Failure  Code:

P0560-1

Over-high system voltage

Set  emergency  control  scheme:

  Switch on the failure lamp till the failure disappears
  The system stops fuel injection

Connection  terminal:



MT

20U

Ignition Switch

Normal Measurement Signal

Ignition  switch:



01

Refer to Electrical

System Description

12V

Condition for Determination

Possible Reason

Actions

Turn on the ignition switch

System voltage > 17.2 V

Failure duration > 5 s

1)  Generator

regulator

damaged



2)  Mistakenly

apply

the

high-voltage battery

1)  Replace

the

damaged

voltage regulator



2)  Apply proper battery







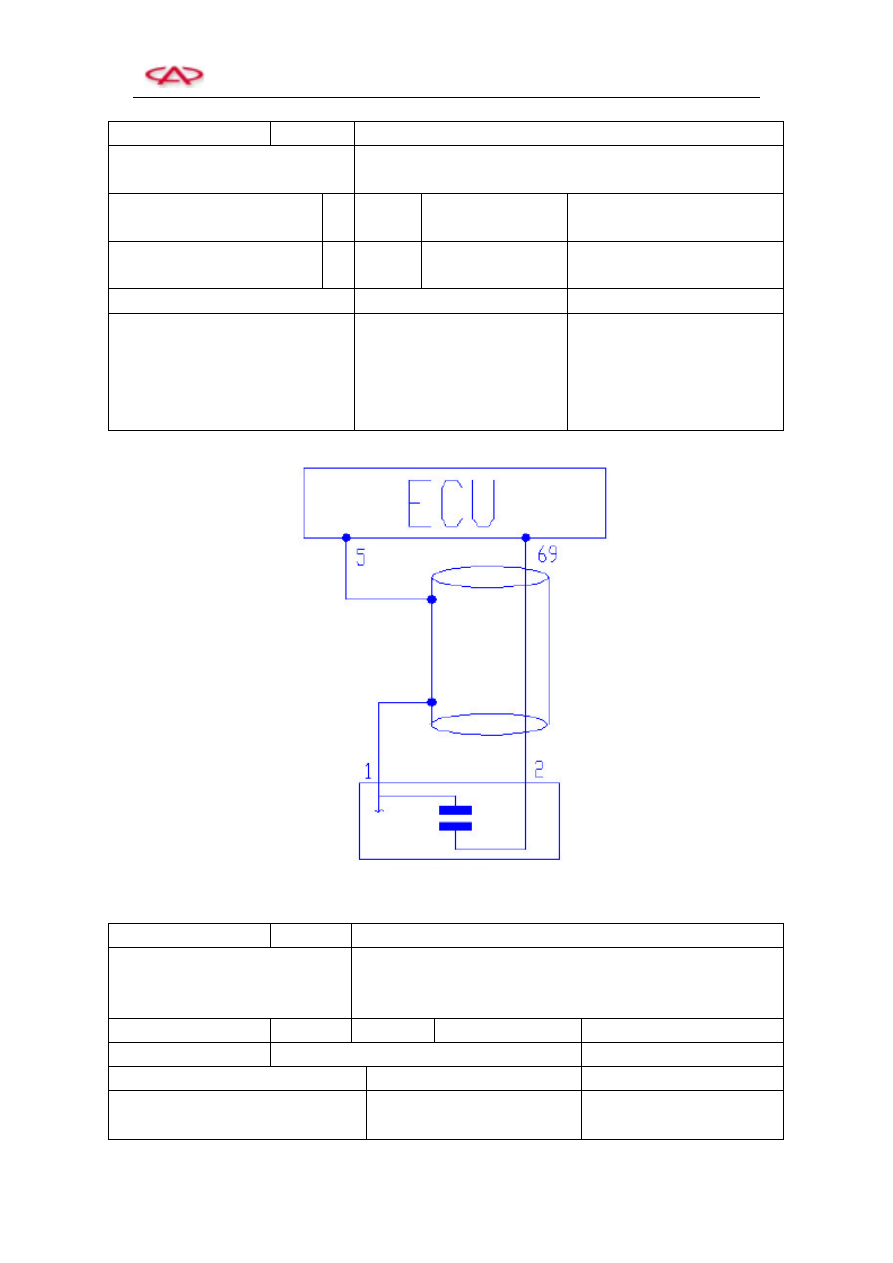

T11 Knock Sensor



Failure  Code:

P0607-0

Knock control system failure

Set  emergency  control  scheme:    Switch on the failure lamp till the ignition switch is turned off

  The  ignition  advance  angle  will  postpone  (apply  safety

ignition advance control)

Connection  terminal:

69#

MT 20U

ECM

Normal Measurement Signal

ECM:

ECM internal failure

\

Condition for Determination

Possible Reason

Actions



1)  ECM failure



1)  Replace ECM







Chery T11 Service Manual                    Electric Injection System

58









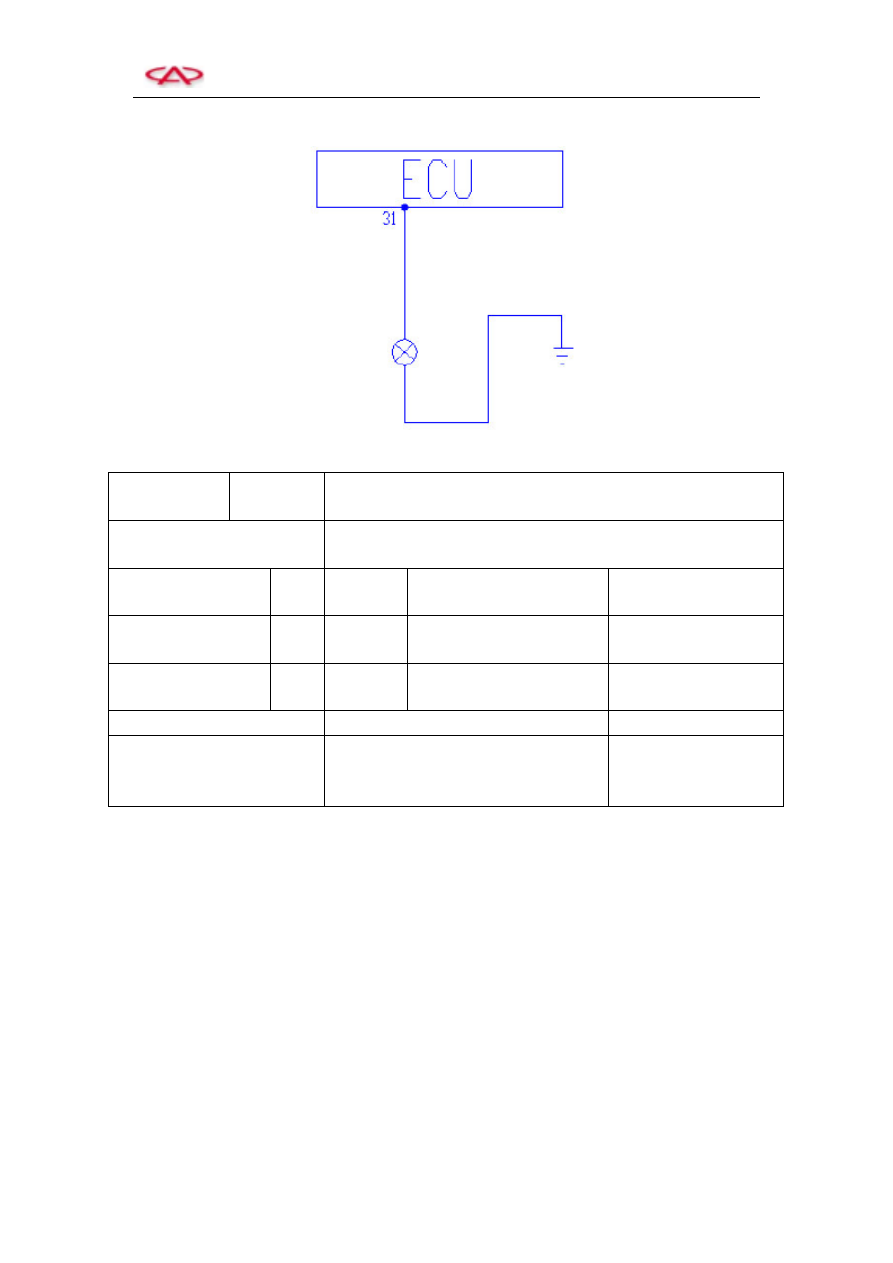

Failure  Code:

P0650-1

Short circuit between the failure lamp wire and the positive

electrode of power supply

Set  emergency  control  schem

e:

  No light

Connection  terminal:



MT 20U

System Failure Lamp

Normal Measurement

Signal

Ignition  switch:



\

Refer to Electrical System

Description

12 V

Lamp  drive:



31

Refer to Electrical System

Description

12 V (ON) and 0 V

(OFF)

Condition for Determination

Possible Reason

Actions

Failure Duration > 2 s

1)  Short circuit of harness J1-31 wire to

the  positive  electrode  of  system

power supply

1)  Repair harness

































Failure Lamp



Chery T11 Service Manual                    Electric Injection System

59







Failure  Code:

P0650-2

Open circuit of the failure lamp wire or short circuit to earth

Set  emergency  control  sche

me:

  No light (open circuit)
  Normal light (short circuit to earth)

Connection  terminal:



MT 20U

System Failure Lamp

Normal Measurement

Signal

Ignition  switch:



\

Refer to Electrical System

Description

12 V

Lamp  drive:



31

Refer to Electrical System

Description

12 V (ON) and 0 V (OFF)

Condition for Determination

Possible Reason

Actions

Failure Duration > 2 s

1)  Bad installation of failure bulb

2)  Failure of circuit to ignition switch

3)  Short circuit  of drive  circuit  wire  to

the  negative  electrode  of  power

supply

4)  Failure bulb damaged

1)  Reinstall the bulb

2)  Repair harness

3)  Repair harness





4)  Replace bulb









Failure  Code:

P1230-1

Short circuit of main relay circuit to the positive electrode of

power supply

Set  emergency  control  schem

e:

  Switch on the failure lamp till the failure disappears
  It is difficult to start up

Connection  terminal:



MT

20U

System Failure Lamp

Normal Measurement

Signal

Ignition  switch:



\

Refer to Electrical System

Description

12 V

Relay  drive:



58

Refer to Electrical System

Description

12 V (operating) and 0 V

(stop)

Condition for Determination

Possible Reason

Actions

Failure Duration > 1 s

1)  Short  circuit  of  relay  drive  circuit

to  the  positive  electrode  of  power

supply

1)  Repair harness























Chery T11 Service Manual                    Electric Injection System

60



Failure  Code:

P1230-2

Open circuit of main relay circuit or short circuit to earth

Set  emergency  control  sche

me:

  Switch on the failure lamp till the failure disappears
  It is difficult to start up (open circuit)
  Normal startup is available (short circuit to earth)

Connection  terminal:



MT 20U

Main Power Supply Relay

Normal Measurement

Signal

Ignition  switch:



\

Refer to Electrical System

Description

12 V

Relay  drive:



58

Refer to Electrical System

Description

12 V (operating) and 0 V

(stop)

Condition for Determination

Possible Reason

Actions

Failure Duration > 1 s

1)  Bad installation of relay

2)  Failure of circuit to ignition switch

3)  Open circuit of relay drive circuit

4)  Short  circuit  of  relay  drive  circuit  to

the negative electrode of power supply

5)  Relay damaged

1)  Reinstall the relay

2)  Repair harness

3)  Repair harness

4)  Repair harness



5)  Replace relay
