T11 Service Manual                                        Chassis System

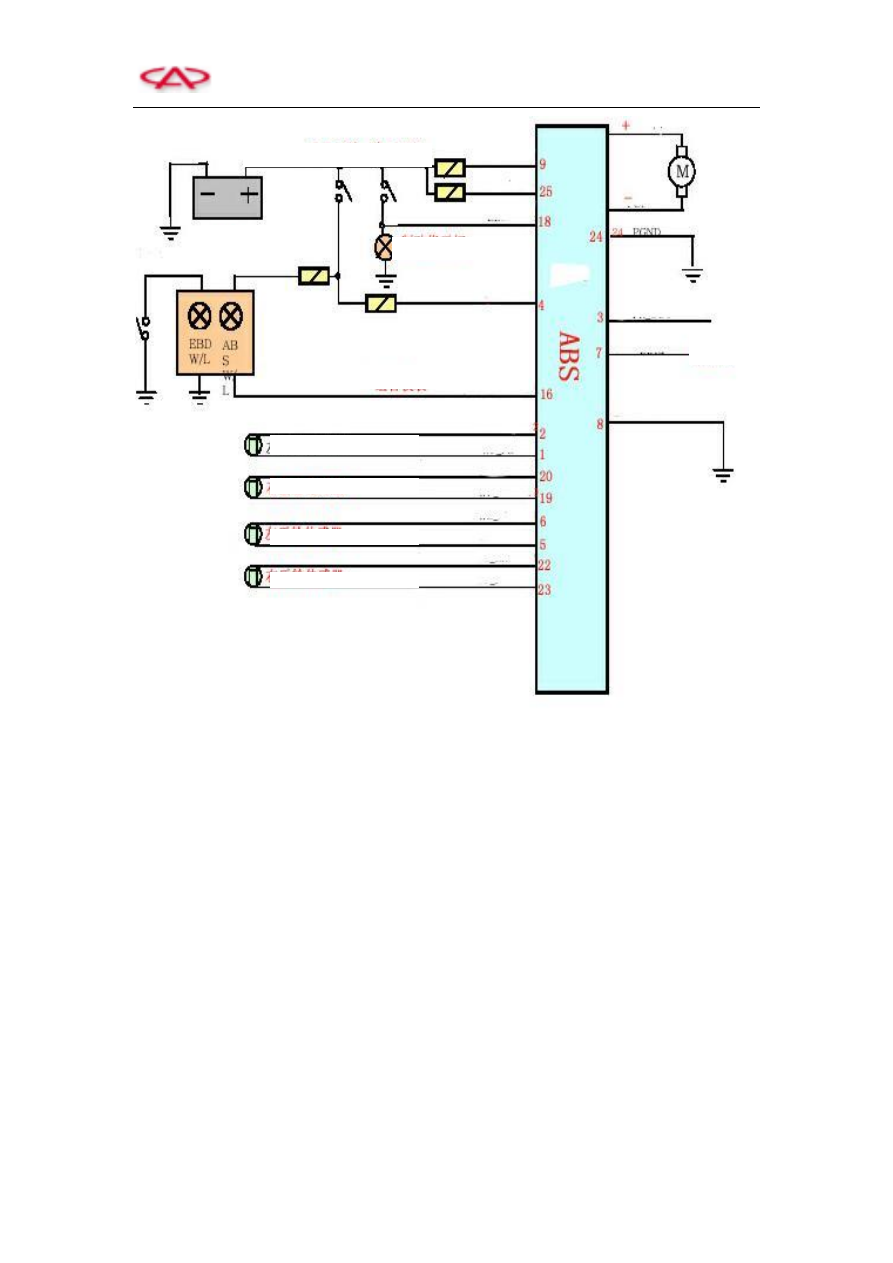

Front left wheel sensor

Battery

Combination Instrument

Brake Indication Lamp

Ignition Switch

Diagnostic Interface

Brake Switch

Front right wheel sensor

Rear left wheel sensor

Rear right wheel sensor

T11 Service Manual                                        Chassis System





2.5 Malfunction Code List

Malfunction code            Malfunction name

Malfunction

code

        Malfunction name

C1 200

Front-left  sensor:  open  or

short circuit over the ground

C1 101

Excessive  low  battery  voltage

(<9.4v)

C1 201

Front-left  sensor  or  gear  ring

interference

C1 102

Excessive  High  battery  voltage

(＞16v)

C1 202

Air

gap

malfunction

or

incorrect gear ring

C1 604

  HCU hardware malfunction

C1 203

Front  right  sensor:  open

circuit  or  short  circuit  over

the ground

C2 112

Solenoid

valve

fuse

and

solenoid

valve

relay

malfunction

C1 204

Front

right

sensor

malfunction  or  gear  ring

interference

C2 402

Motor malfunction

C1 205

Air

gap

malfunction

or

incorrect gear ring

C1 274

Sensor  short  circuit  over  the

ground or open circuit

C1 206

Rear-left sensor: Open circuit

or  short  circuit  over  the

ground

C1 275

Sensor signal malfunction

C1 207

Rear-left  sensor  malfunction

or gear ring interference





C1 208

Air

gap

malfunction

or

incorrect gear ring





C1 209

Rear-right

sensor:

open

circuit  or  short  circuit  over

the ground





C1 210

Rear-right sensor malfunction

or gear ring interference





C1 211

Air

gap

malfunction

or

incorrect gear ring



























T11 Service Manual                                        Chassis System





2.6 ABS Malfunction

Malfunction

Location

Malfunction Type

Malfunction Symptom

Warning Lamp

    ABS

  EDS





Vehicle harness

Brake

line

mounting

error

Wheel  lockup  malfunction  or  brake

deflection



Lamp off



Lamp off

Brake oil leakage

ABS and EBD start-up malfunction

Wire mounting error

Unable to brake

Bleeding malfunction    ABS performance degradation

Lamp off   Lamp off

Motor

Motor

operational

malfunction



ABS unable to start up

Lamp on   Lamp off





ECU

ECU

power

supply

malfunction

ABS／EBD unable to start up

Lamp on   Lamp on

Valve

power

line

malfunction

ABS／EBD unable to start up

Lamp on   Lamp on

Motor

power

line

malfunction



ABS unable to start up

Lamp on   Lamp off

ECU imperfect earth

ABS／EBD unable to start up

Lamp on   Lamp on

ECU malfunction

ABS／EBD unable to start up

Lamp on   Lamp on





Wheel speed sensor

Sensor  short  circuit  or

broken circuit

1 malfunction occurs: ABS  unable to

start-up

2  malfunctions  occur:  ABS  ／EBD

unable to start up



Lamp on   Note)

Gear ring malfunction

Sensor interference

Air gap malfunction

ABS wrong start up

ABS／EBD    unable to start up



Lamp on



Note)

G Sensor

Short

circuit/broken

circuit

ABS unable to start up

Lamp on   Lamp off



Note) when one sensor fails: EBD warning lamp is off (EBD starts up),

          When two sensors fail: EBD warning lamp is on (EBD does not start up).





























T11 Service Manual                                        Chassis System





2.7 Troubleshooting



Malfunction  Malfunction Type

Measures

C1 200

C1 203

C1 206

C1 209

Sensor  short  circuit ／

broken circuit

1. Measure the voltage between harness plug pin2, 5, 20, 22 and

the ground (normal voltage scope: 2-4V).

2.  Sensor  voltage less than 2V indicates  sensor broken circuit or

ground

wire

short

circuit

or

sensor

connector

plug

disengagement.

3.  Replace  sensor  if  broken  circuit  occurs,  however,  for  short

circuit, only after confirming the short-circuit condition can it be

decided whether replace the sensor or not.

4.  Sensor  voltage  exceeding  4v  indicates  battery  or  igniter  short

circuit,  and  after  confirming  the  short-circuit  condition  can  it  be

decided  whether  replace  the  sensor  or  not.  If  malfunction  still

exists  after  confirming  the  described  item  1  and  2  have  no

troubles, then ECU internal problems shall be taken in account.

The  anode  or  cathode  of

sensor

has

short

circuit/broken  circuit  over

the ground

C1 202

C1 205

C1 208

C1 211

Air gap malfunction



1. Inspect the air gap to ensure it meets the specification.

2.  Inspect  the  resistances  of  both  sides  of  the  sensor  to  ensure

they meet the specification.

3. Employ analyzer to ensure the normal condition of the speed of

four wheels (slowly increase to 60Km/h)

4.  Inspect  the  gear  ring  to  confirm  whether  it  meets  the

specification or not

5. If malfunction still occurs when the above-described items are

normal, it might be ECU internal circuit troubles.

Excessive  air  gap,  or

sensor

short

circuit

(resistance is zero), or gear

ring

is

not

properly

mounted.

C1 201

C1 204

C1 207

C1 210

Gear

ring

and

sensor

interference

1. Inspect the air gap to ensure it conforms to standard.

2. Inspect the gear ring and gear wheel to ensure they conform to

specification

3. Inspect the area in-between gear ring and sensor to see whether

there exist impurities or not.

4. Inspect sensor resistance to see whether it is normal or not

5.  If  malfunction  still  occurs  but  without  the  above  problems,  it

might be ECU internal circuit troubles.

Install  a  nonstandard  gear

ring

C1 101

C1 102

Battery

voltage

malfunction

1.  Inspect the main ground wire to ensure the contact  is in good

condition (check the resistances between chassis ground wire and

No. 8／25 of ABS to see whether they are less than 1 ohm).

2. Check the voltage of the No. 4 pin of the joint and the ground

to  see  whether  it  is  within  normal  voltage  scope  or  not  (normal

voltage is 9.4~16V).

Excessive  high  or  low

battery volt

C1 402

Motor

fuse

or

motor

malfunction

1. Firstly confirm when the malfunction occurs, during parking or

at  a  speed  over  20Km／h.    (If  it  is  uncertain,  after  eliminating

the malfunction then reconfirms it.)

2.  Inspect  the  voltage  between  No.  25  pin  of  harness  plug  and

ground.  If  voltage  inspection  confirms  that  harness  and  fuse  are

normal, it can be confirmed it belongs to motor malfunction.



C1 112

Valve

fuse

relay

malfunction



1. If it belongs to a) condition, inspect the voltage between No. 9

pin of harness and ground wire. If there is no voltage, ensure the

normal condition of fuse and harness.

2.  If  the  above  voltage  is  normal,  then  it  can  be  confirmed  that

there exists malfunction inside the ABS control unit, so it shall be

replaced.

a)  Main  relay  or  fuse

disconnection

b) Main relay short circuit

C1 604

ECU  internal  circuit  or

valve coil malfunction

Replace
