Dimension of Body Openings

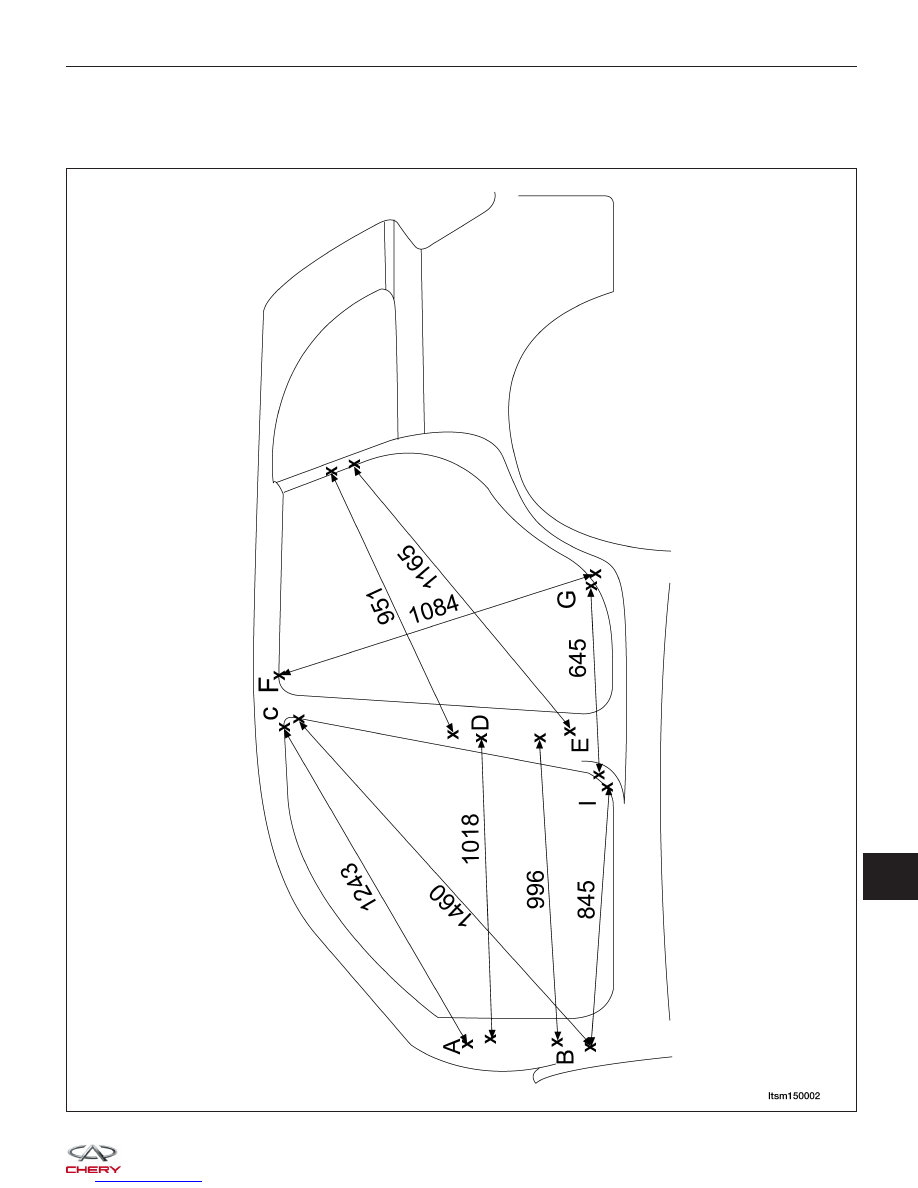

Dimension of body, Left-Right.

Uppercase letters indicate the right side of the body, lowercase letters indicate the left side of the body (Rear view).

BODY DIMENSIONS

LTSM150002

15



BODY DIMENSIONS

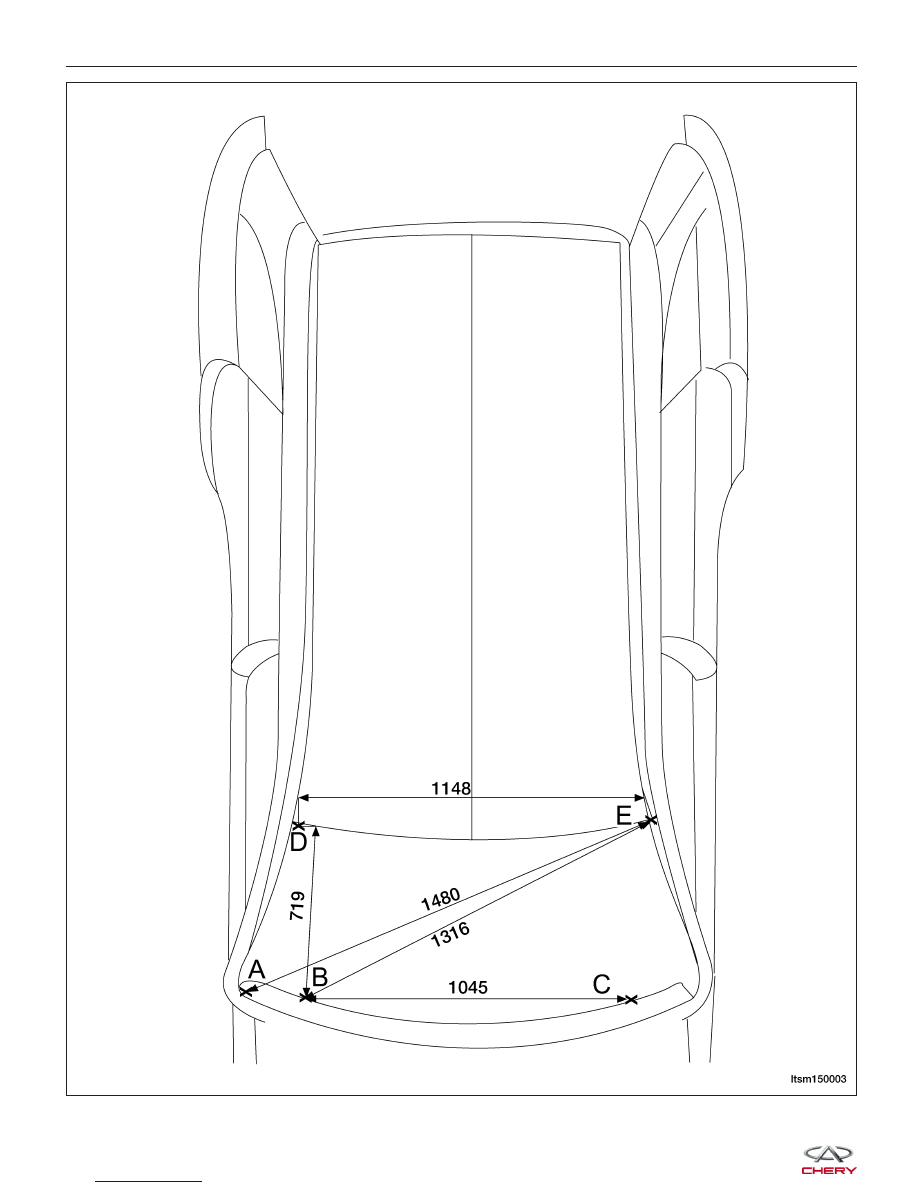

LTSM150003

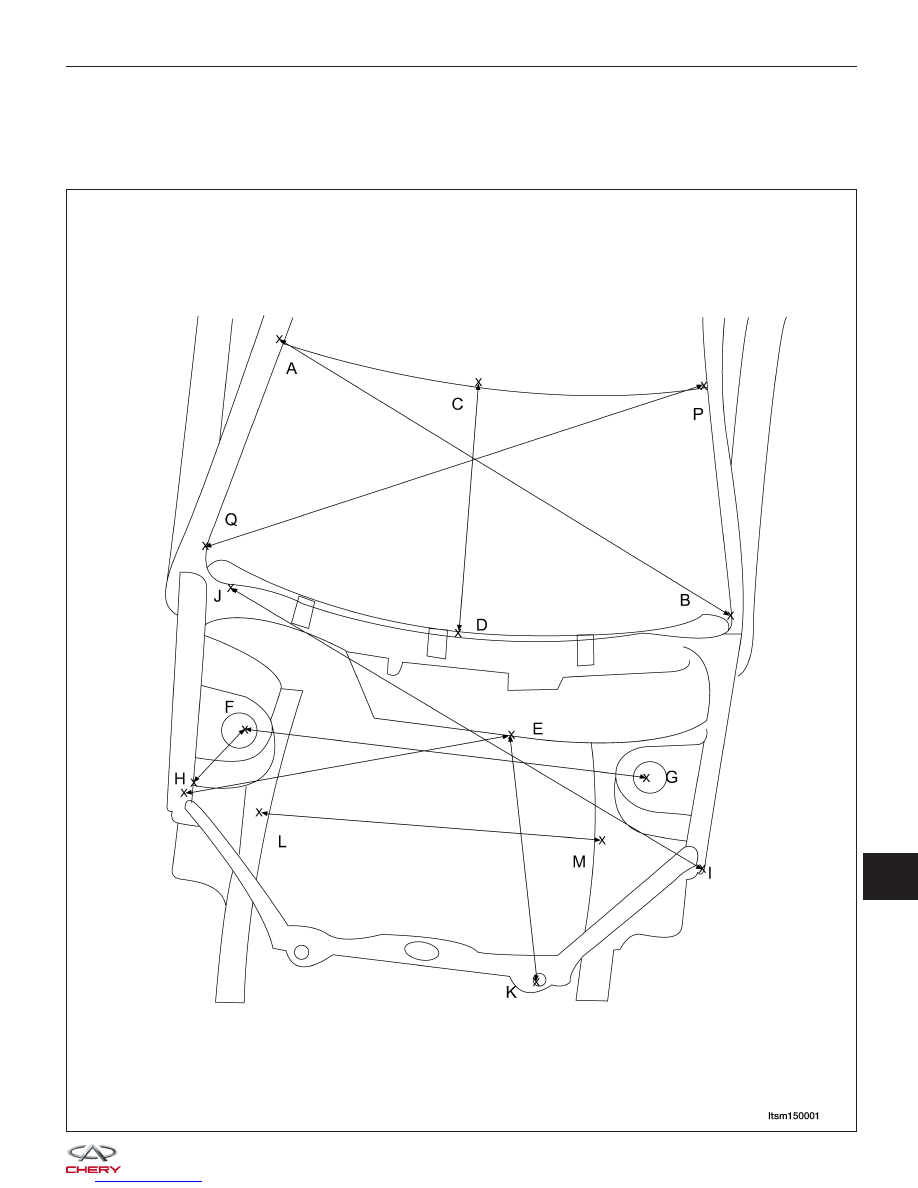

Front Structure

Dimension of Front Structure (Units: mm)

Body dimension, Left-Right

BODY DIMENSIONS

LTSM150001

15



NOTE :
Uppercase letters indicate the left side of the body. Lowercase letters indicate the right side of the body (view from
the rear of the vehicle).

S/N

CONTROL

DIMENSION

(mm)

DESCRIPTION

AB=PQ

1485.8

Diagonal distance
of front windshield

CD

733.2

Distance of front
windshield at Y0

IJ

1491.6

Center distance
between the right
end of upper
cover of the lower
beam of front
windshield and
the installation
hole of front
fender

EH

736.1

Center distance
between the
upper cover hole
of the lower beam
of front windshield
and the
installation hole of
front fender

S/N

CONTROL

DIMENSION

(mm)

DESCRIPTION

FH

270.7

Center distance
between the hole
of front shock
absorber and the
installation hole of
front fender

FG

1126.8

Center distance
between the holes
of left/right front
shock absorber

LM

952.8

Center distance
between the holes
of left/right engine
suspension

KE

690.5

Center distance
between the
upper cover hole
of front windshield
beam and the
installation hole of
radiator
