4.

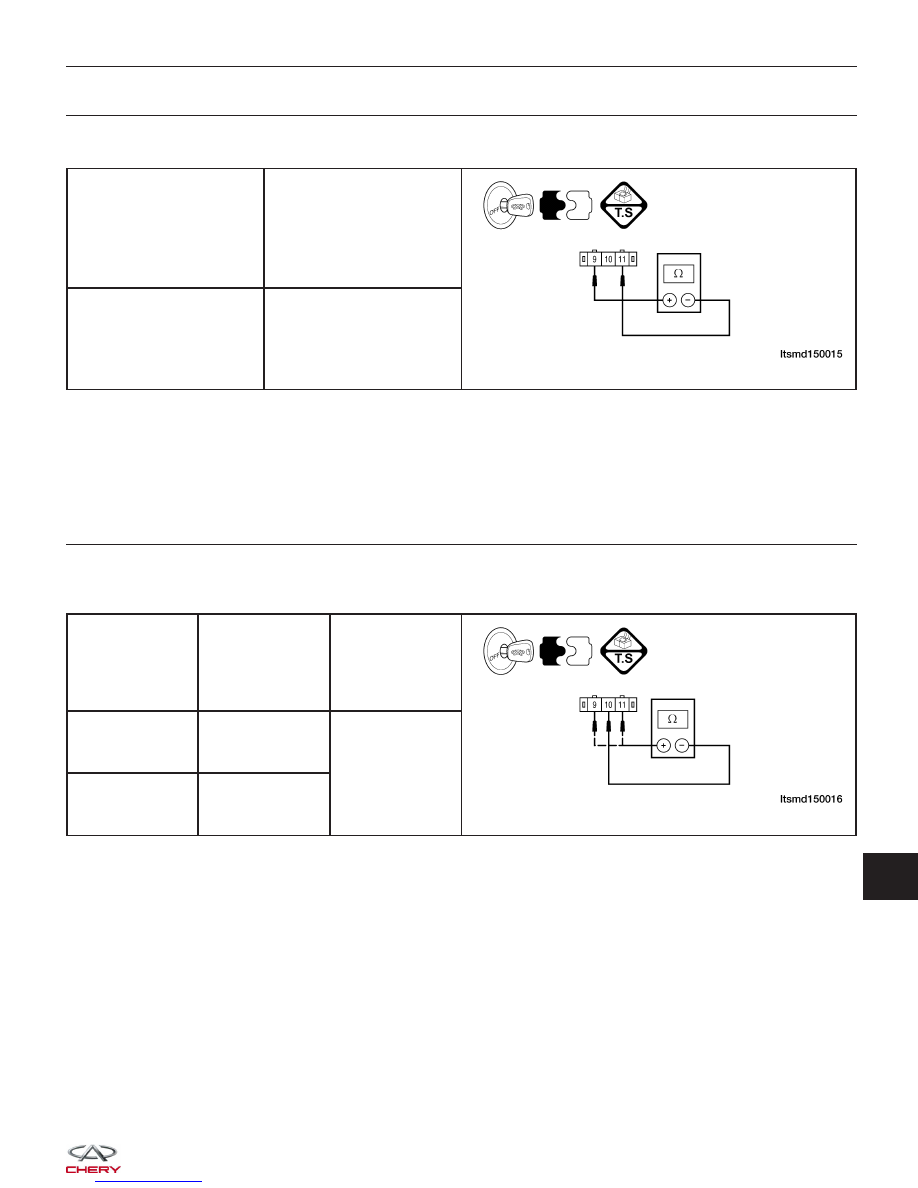

CHECK THE IMMOBILIZER COIL

• Check the resistance of the Immobilizer coil between the Immobilizer coil connector C-026, pin 9 and pin 11.

IMMOBILIZER COIL

TERMINAL

IMMOBILIZER COIL

TERMINAL

9

11

Is the resistance range from 5 to 20 ohms?

Yes

>>

Go to the next step.

No

>>

Replace the Immobilizer coil.

5.

CHECK IMMOBILIZER COIL

• Check the resistance between the Immobilizer coil connector C-026, pin 9 and pin 10.

• Check the resistance between the Immobilizer coil connector C-026, pin 11 and pin 10.

IMMOBILIZER

COIL

TERMINAL

IMMOBILIZER

COIL

TERMINAL

CONTINUITY

9

10

Not

11

10

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the Immobilizer coil.

DIAGNOSIS & TESTING

15



6.

PROGRAM THE TRANSPONDER

• Turn ignition switch on.

• Using the X-431 scan tool, program the vehicle security system.

•
• Turn ignition switch on and perform the following:

− With the X-431 scan tool, choose T11 series.
− Choose

⬙immobilize⬙.

− Input the safety code.
− Click the small keyboard.
− Click

⬙OK⬙.

− Choose

⬙Immobilizer adapt⬙.

− Choose

⬙Key learning⬙ immediately.

− Click

⬙OK⬙.

• Try to start the engine.

• With the X-431 scan tool, view active DTCs in the Immobilizer control module.

Is DTC B3060, B3061 or B3077 present?

Yes

>>

Go to the next step.

No

>>

No problem found at this time.
This concern may have been caused by the not programmed transponder.
Erase all codes before returning the vehicle to the customer.

7.

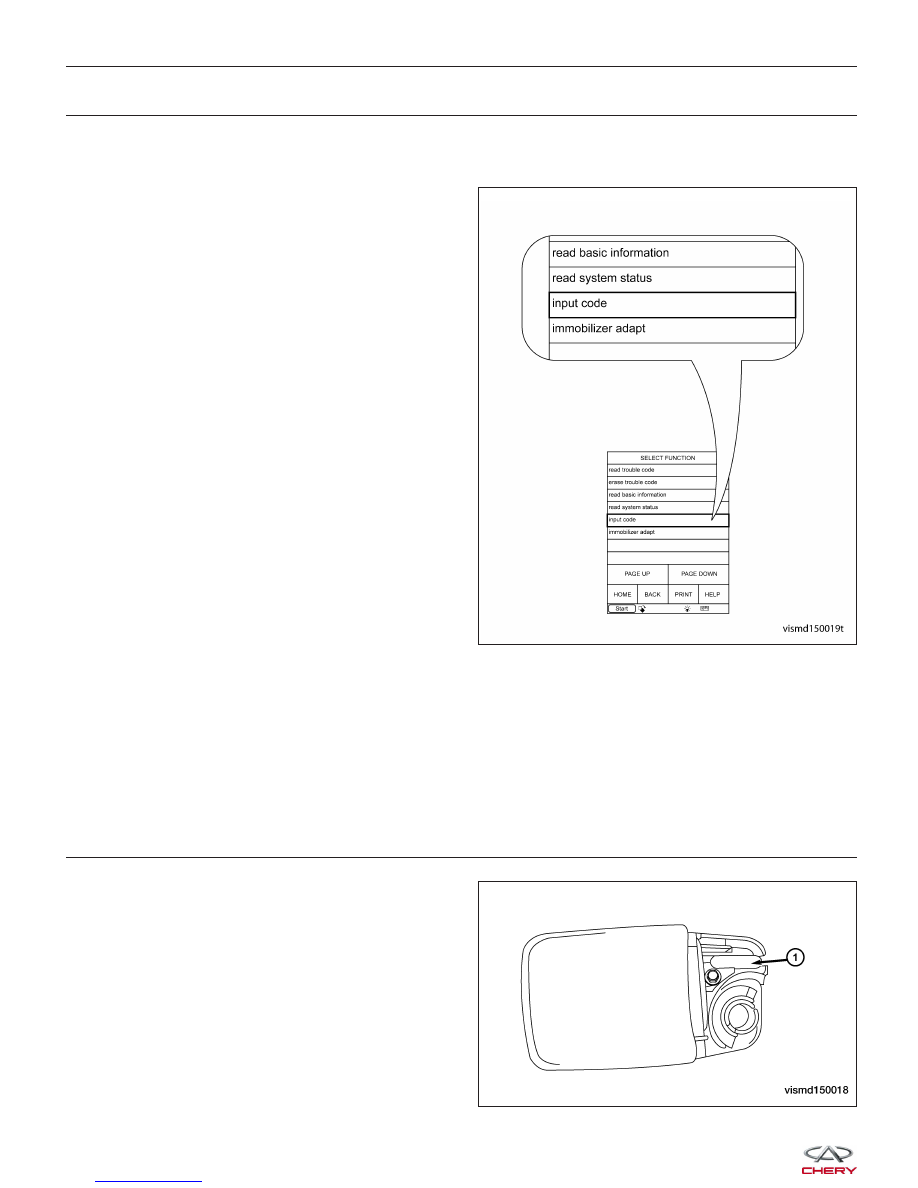

REPLACE AND PROGRAM THE TRANSPONDER

• Replace the chip (1) with a new one.

DIAGNOSIS & TESTING

VISMD150019T

VISMD150018



• Turn ignition switch on.

• Repeat step 5.

• Try to start the engine.

• With the X-431 scan tool, view DTCs in the Immo-

bilizer control module.

Is DTC B3060, B3061 or B3077 present?

Yes

>>

Replace and program the Immobilizer con-
trol module (See Immobilizer Control Mod-
ule Removal & Installation in Chapter 15
Body & Accessories). Go to the next step.

No

>>

No problem found at this time.
This concern may have been caused by
the transponder fault.
Erase all codes before returning the vehi-
cle to the customer.

8.

VERIFY NEW IMMOBILIZER CONTROL MODULE

• Try to start the engine.

• With the X-431 scan tool, view active DTCs in the Immobilizer control module.

Is DTC B3060, B3061 or B3077 present?

Yes

>>

Go to the next step.

No

>>

No problem found at this time.
This concern may have been caused by the Immobilizer control module fault.
Erase all codes before returning the vehicle to the customer.

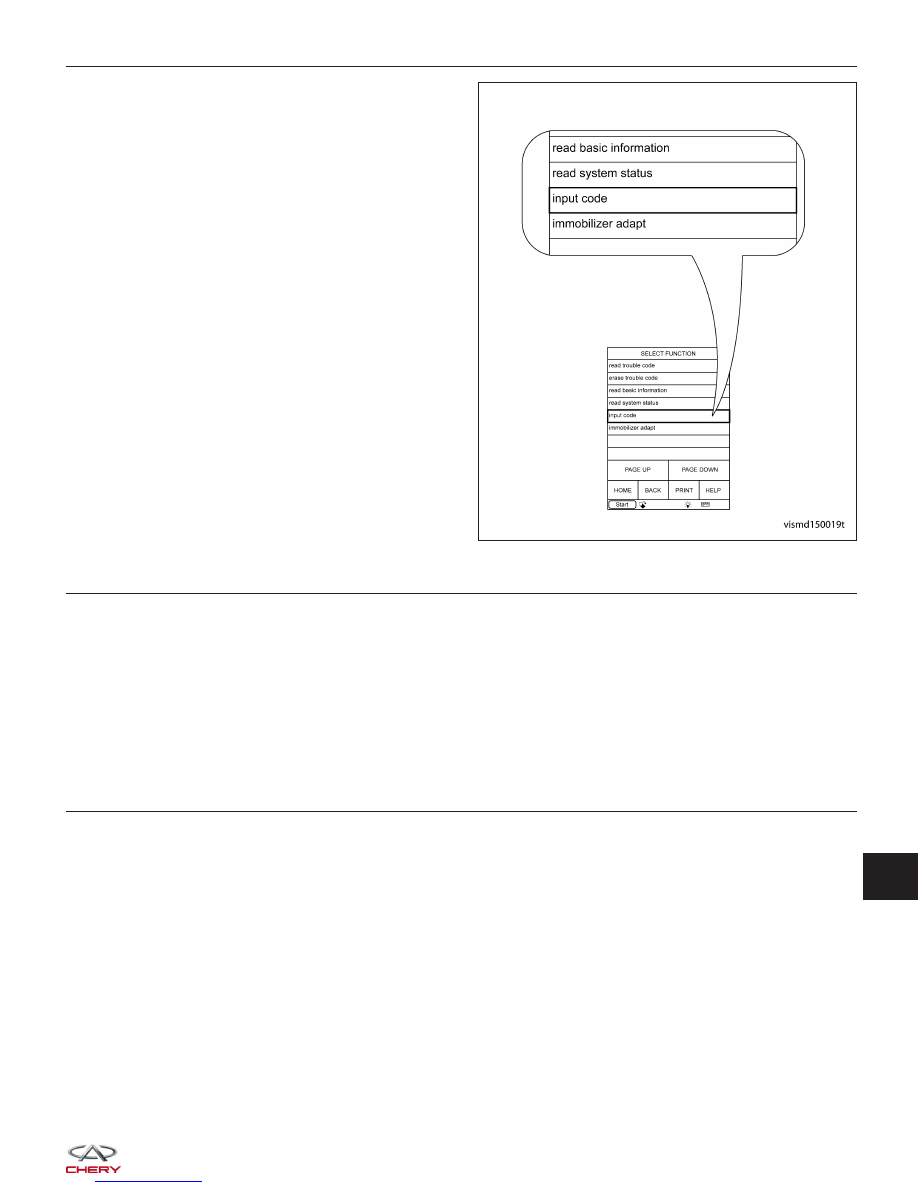

9.

REPLACE AND MATCH ECM

• Using the wiring schematic as a guide, inspect the related wiring and connectors of the ECM.

• Verify that there is good terminal contact in the related connectors.

• Try to start the engine.

• With the X-431 scan tool, view active DTCs in Immobilizer control module.

Is DTC B3060, B3061 or B3077 still present?

Yes

>>

Replace the ECM and match the ECM to the Immobilizer control module (See Electronic Control Mod-

ule Removal & Installation in Section 03 Electronic Engine Controls) (This concern may have been caused by an
ECM internal fault).

No

>>

No problem found at this time.

DIAGNOSIS & TESTING

VISMD150019T

15



ON-VEHICLE SERVICE

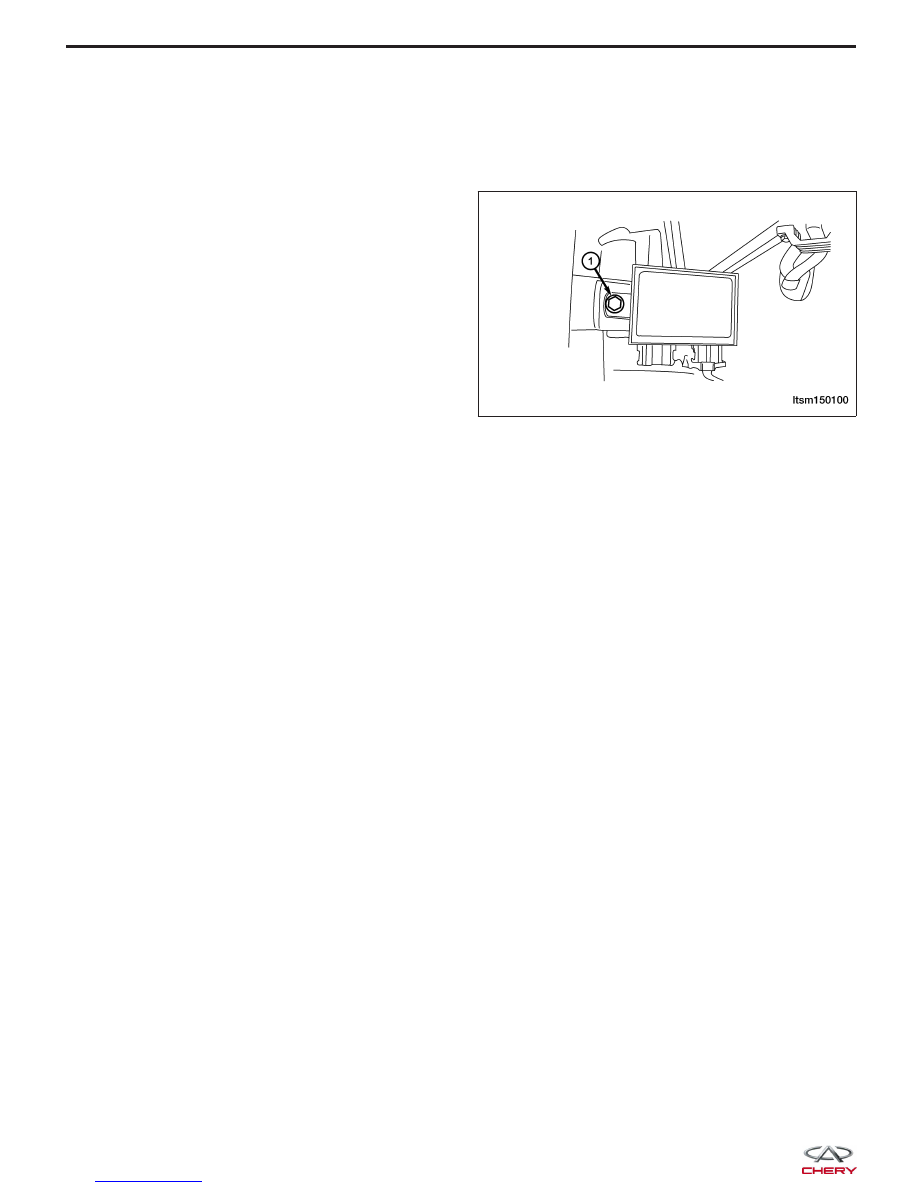

Immobilizer Control Module

Removal & Installation

1. Remove the instrument panel (See Instrument

Panel Removal & Installation in Section 15 Body &
Accessory).

2. Remove the steering column mounting bolts.

3. Remove the Immobilizer control module mounting

bolt (1).

4. Disconnect the Immobilizer control module electrical harness.

5. Installation is in the reverse order of removal.

Installation Notes:
•

NOTE :
The Immobilizer control module must be matched to the ECM before the vehicle will start.

Matching Engine Control Module (ECM) To New Immobilizer Control Module

Perform the following to match the ECM to the Immobilizer control module:

− With the X-431 scan tool, choose T11 series.
− Choose

⬙immobilize⬙.

− Choose

⬙input code⬙.

− Input the safety code.
− Click the small keyboard.
− Click

⬙OK⬙.

− Choose

⬙Immobilizer adapt⬙.

− Choose

⬙read EMS to Immobilizer⬙ immediately.

− Click

⬙OK⬙.

LTSM150100
