Chery Tiggo. Manual - part 431

7.

REPLACE AND PROGRAM IMMOBILIZER CONTROL MODULE

• Using the wiring schematic as a guide, inspect the related wiring and connectors of the Immobilizer control

module.

• Verify that there is good terminal contact in the related connectors.

• Try to start the engine.

• With the X-431 scan tool, view active DTCs in the Immobilizer control module.

Is the warning light flashing and DTC B3055 or B3056 still present?

Yes

>>

Replace and match the Immobilizer control module (This concern may have been caused by Immobi-

lizer control module internal fault). Refer to DTC B3077 Diagnostic Procedure.

No

>>

No problem found at this time.
This concern may have been caused by a loose or corroded terminal or connector.
Erase all codes before returning the vehicle to the customer.

DIAGNOSIS & TESTING

15



B3060 - Unprogrammed Transponder Fixed Code Received
B3061 - Disturbed Or No Challenge/Response Transponder Communication
B3077 - Read-Only Transponder Detected

DIAGNOSIS & TESTING

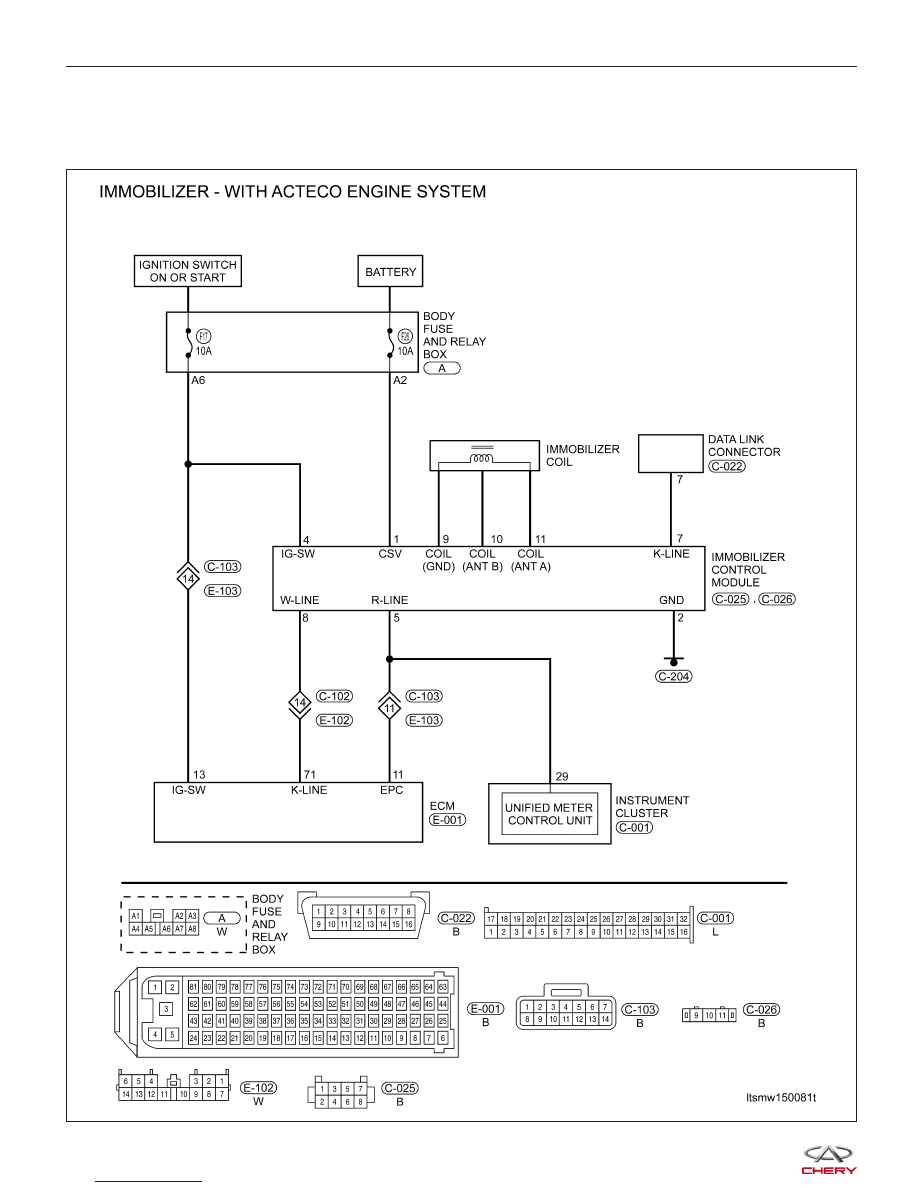

LTSMW150081T



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

B3060

Unprogrammed

transponder fixed

code received

Ignition switch: ON

The Immobilizer
control module
detects the received
unprogrammed
transponder
condition.

• Transponder

• Harness or
connectors

• Immobilizer control
module

• ECM

B3061

Disturbed or no

challenge/response

transponder

communication

The Immobilizer
control module
detects the received
unprogrammed
transponder
condition.

B3077

Read-only

transponder

detected

The Immobilizer
control module
detects a read-only
transponder
condition.

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn the ignition switch on, with the scan tool, view and erase stored DTCs in the Immobilizer control module.

• Try to start the engine.

• Turn the ignition switch off, and wait a few seconds, then turn the ignition switch on.

• With the scan tool, view active DTCs in the Immobilizer control module.

• If the DTC is detected, the condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 15 Body & Accessories for more information).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

15



Diagnostic Procedure

1.

CHECK GROUND CONNECTION

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 15 Body & Accessories).

• Inspect ground connection C-204 mounting position (See Vehicle Wiring Harness Layout - Main Harness in

Section 16 Wiring).

Is the ground connection OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground connection.

2.

CHECK IMMOBILIZER CONTROL MODULE DTC

• With the scan tool, view DTCs in the Immobilizer control module. Refer to DTC confirmation procedure.

Is DTC B3060, B3061 or B3077 present?

Yes

>>

For DTC B3060, go to step 5.
For DTC B3061, go to the next step.
For DTC B3077, go to step 6.

No

>>

The condition that caused the DTC is currently not present. Monitor the scan tool data relative to this

circuit while wiggle testing the wiring and connectors and looking for the DTC to reset.

Using the wiring schematic as a guide, inspect the related wiring and connectors of the Immobilizer
control module.
Verify that there is good terminal contact in the related connectors.

3.

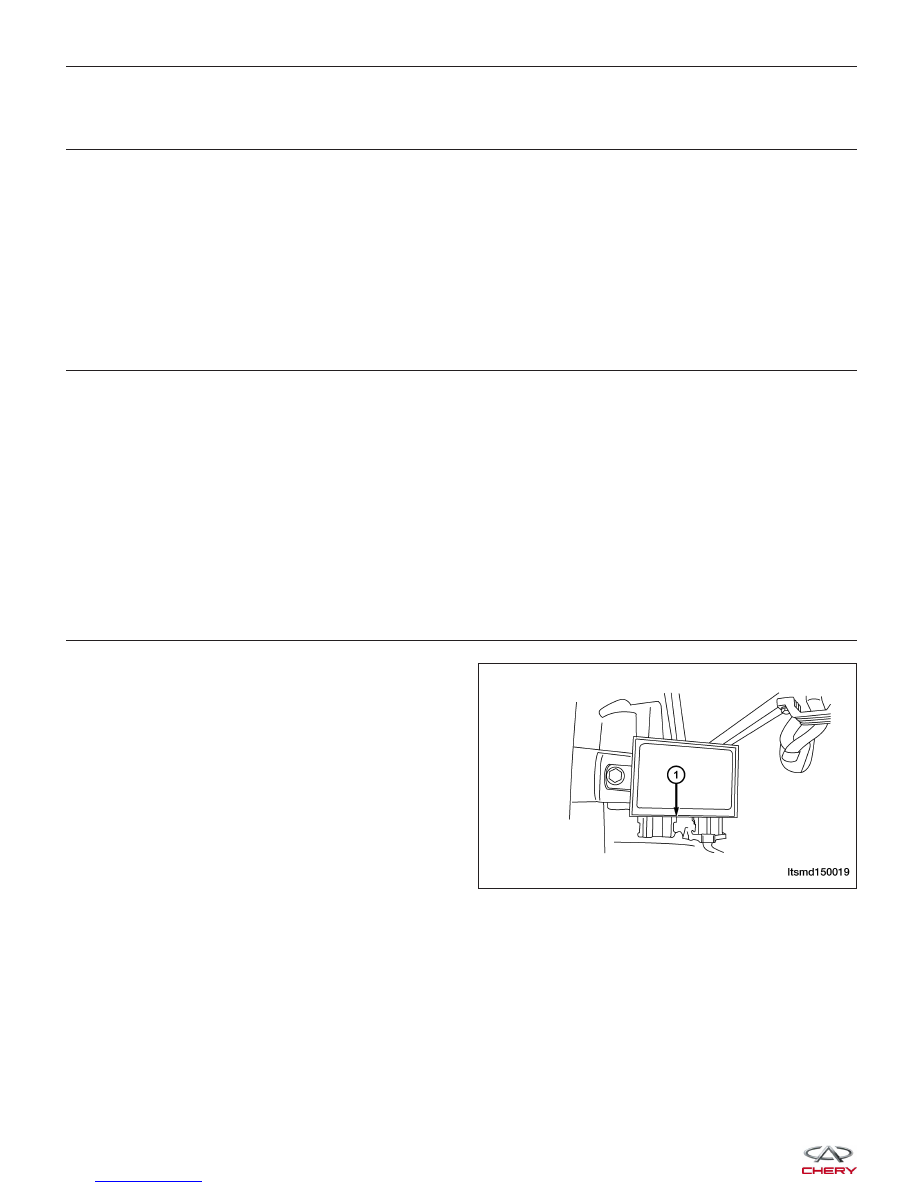

CHECK IMMOBILIZER CONTROL MODULE ELECTRICAL CONNECTOR

• Turn ignition switch off.

• Disconnect the Immobilizer control module electrical

connectors C-026 (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

DIAGNOSIS & TESTING

LTSMD150019
