Chery Tiggo. Manual - part 435

Frame

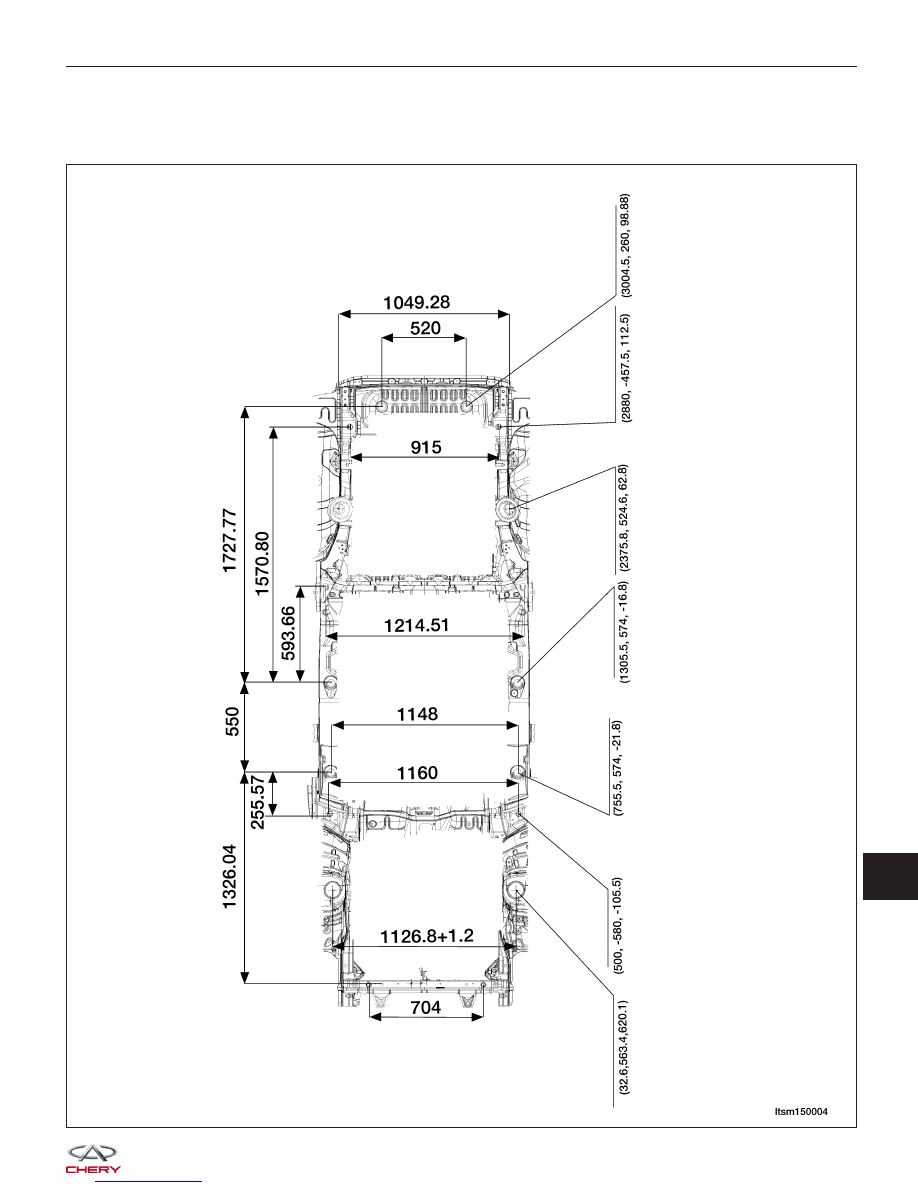

Body Frame Dimensions (Units: mm)

BODY DIMENSIONS

LTSM150004

15

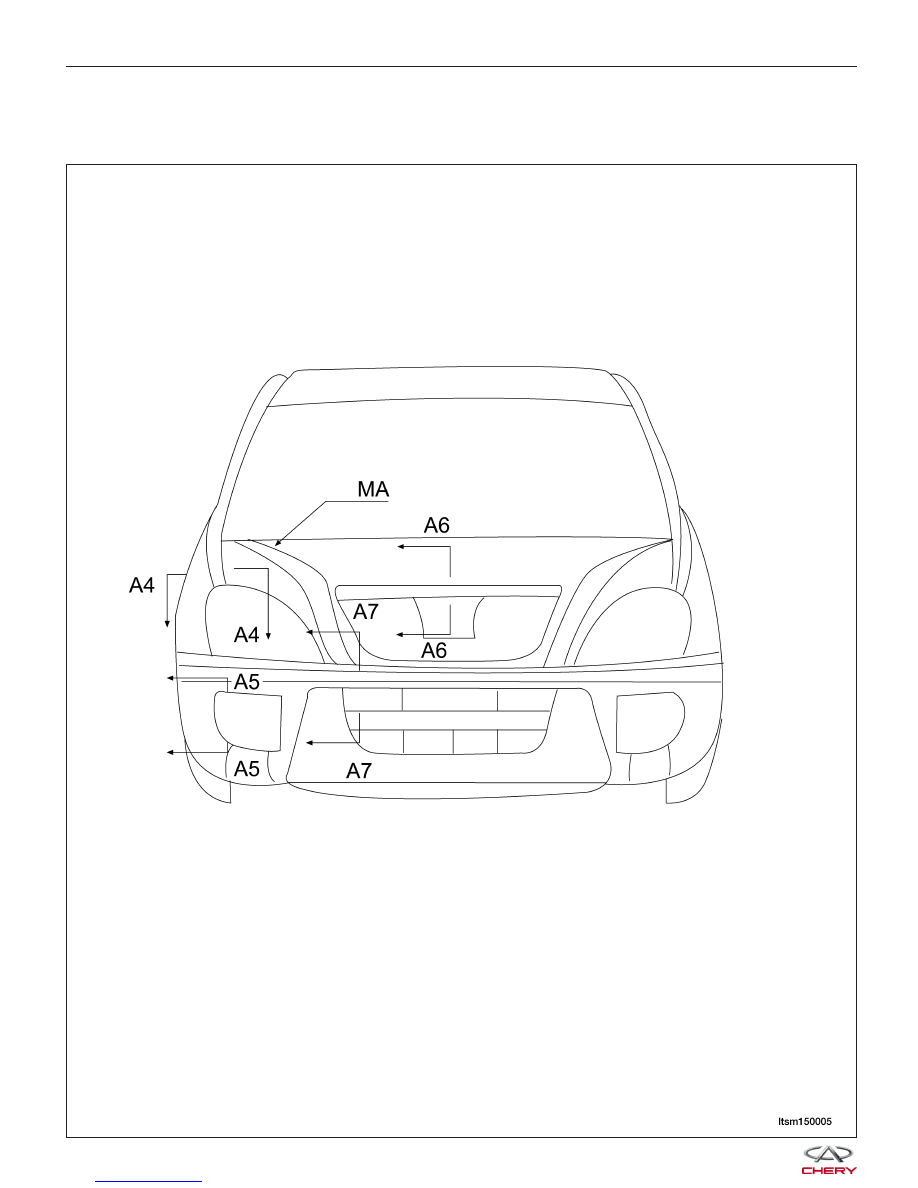

Vehicle Clearance

Front View

BODY DIMENSIONS

LTSM150005



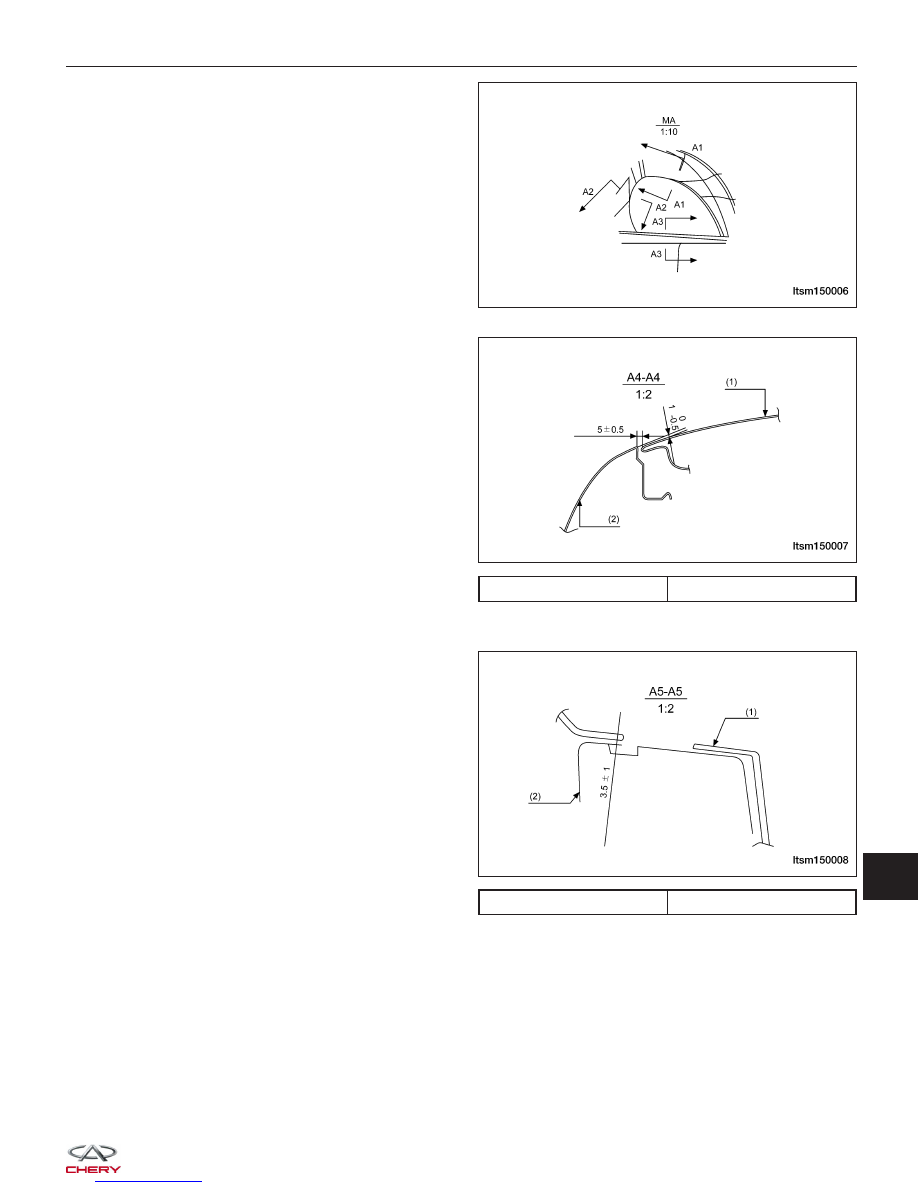

Cross section A1-A1, requirements for clearance and
levelness.

Cross section A2-A2, requirements for clearance and
levelness.

Cross section A3-A3, requirements for clearance and
levelness.

Cross section A4-A4, requirements for clearance and
levelness.

Cross section A5-A5, requirements for clearance and
levelness.

1 - Hood

2 - Fender

1 - Fillet

2 - Turning Light

BODY DIMENSIONS

LTSM150006

LTSM150007

LTSM150008

15



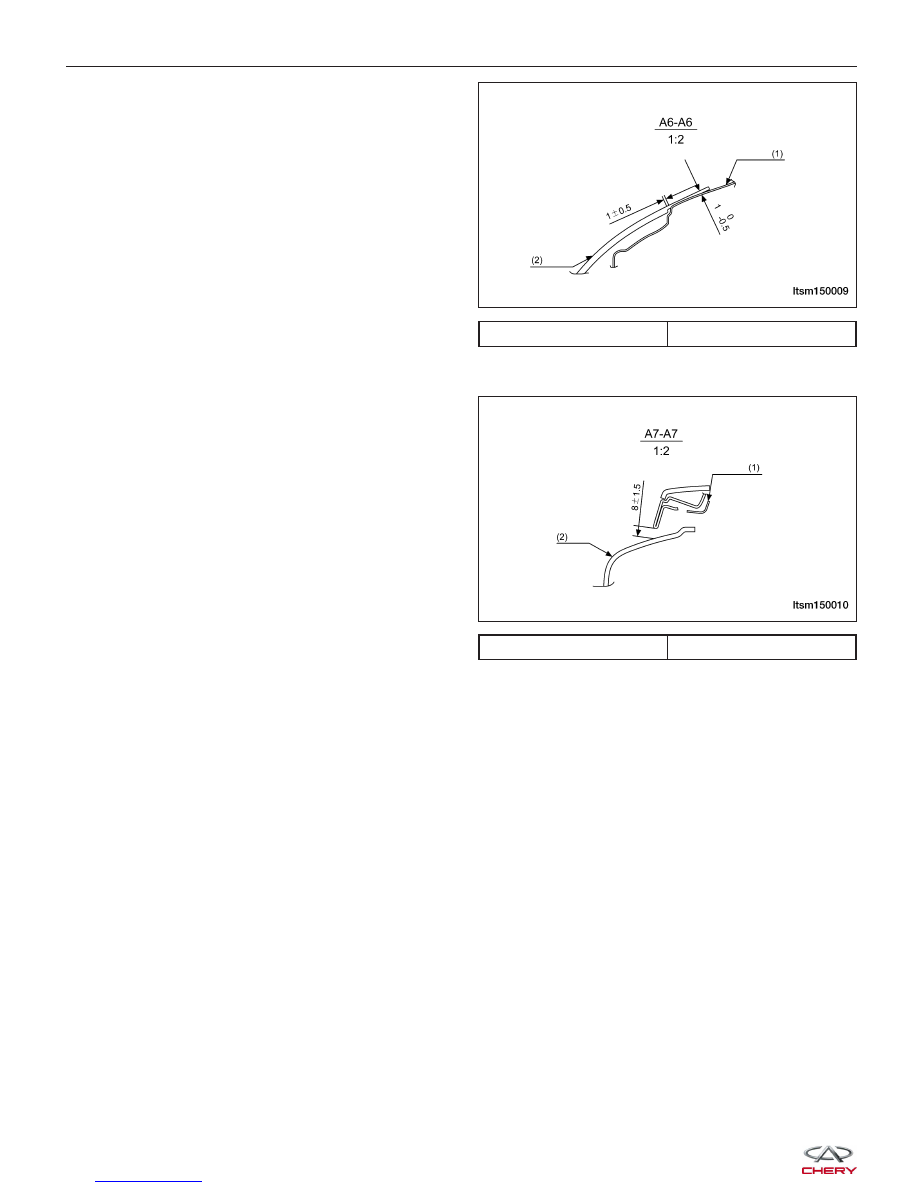

Cross section A6-A6, requirements for clearance and
levelness.

Cross section A7-A7, requirements for clearance and
levelness.

1 - Hood

2 - Cover

1 - Hood

2 - Front Bumper

BODY DIMENSIONS

LTSM150009

LTSM150010
