Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Instrument Cluster Bezel Fasteners

2

Instrument Cluster Fasteners

9

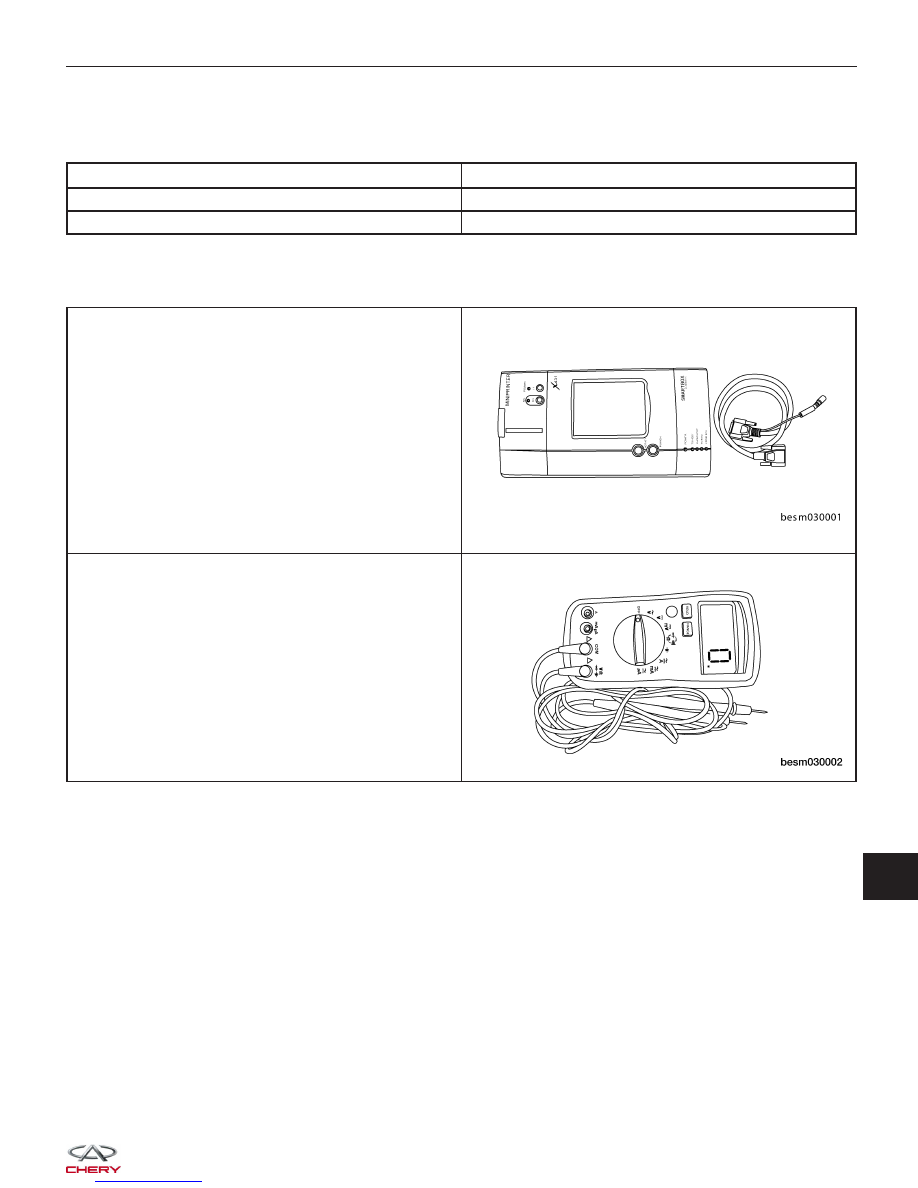

Special Tools

Diagnostic Scan Tool

X-431

Digital Multimeter

Fluke 15B & 17B

INSTRUMENT CLUSTER

15



Electrical Schematics

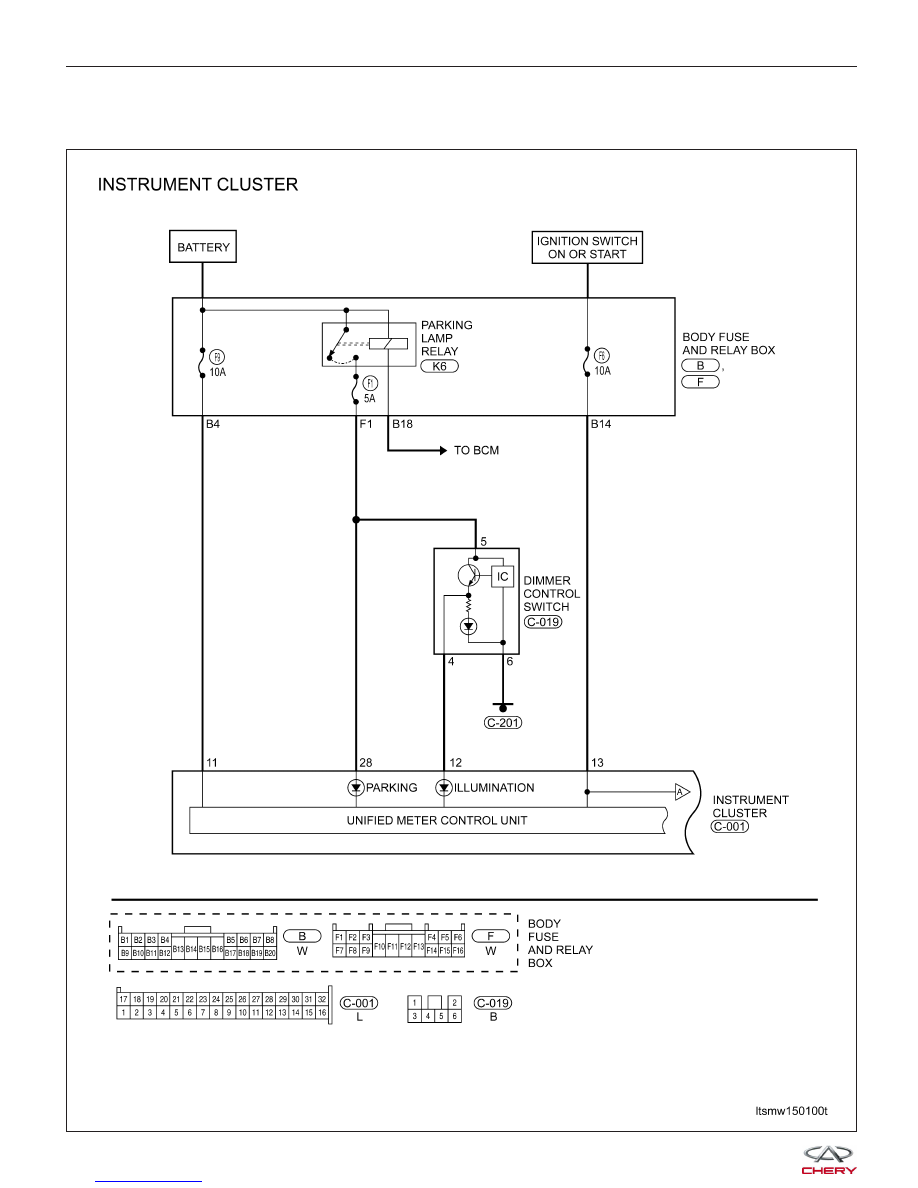

Instrument Cluster (Page 1 of 8)

INSTRUMENT CLUSTER

LTSMW150100T

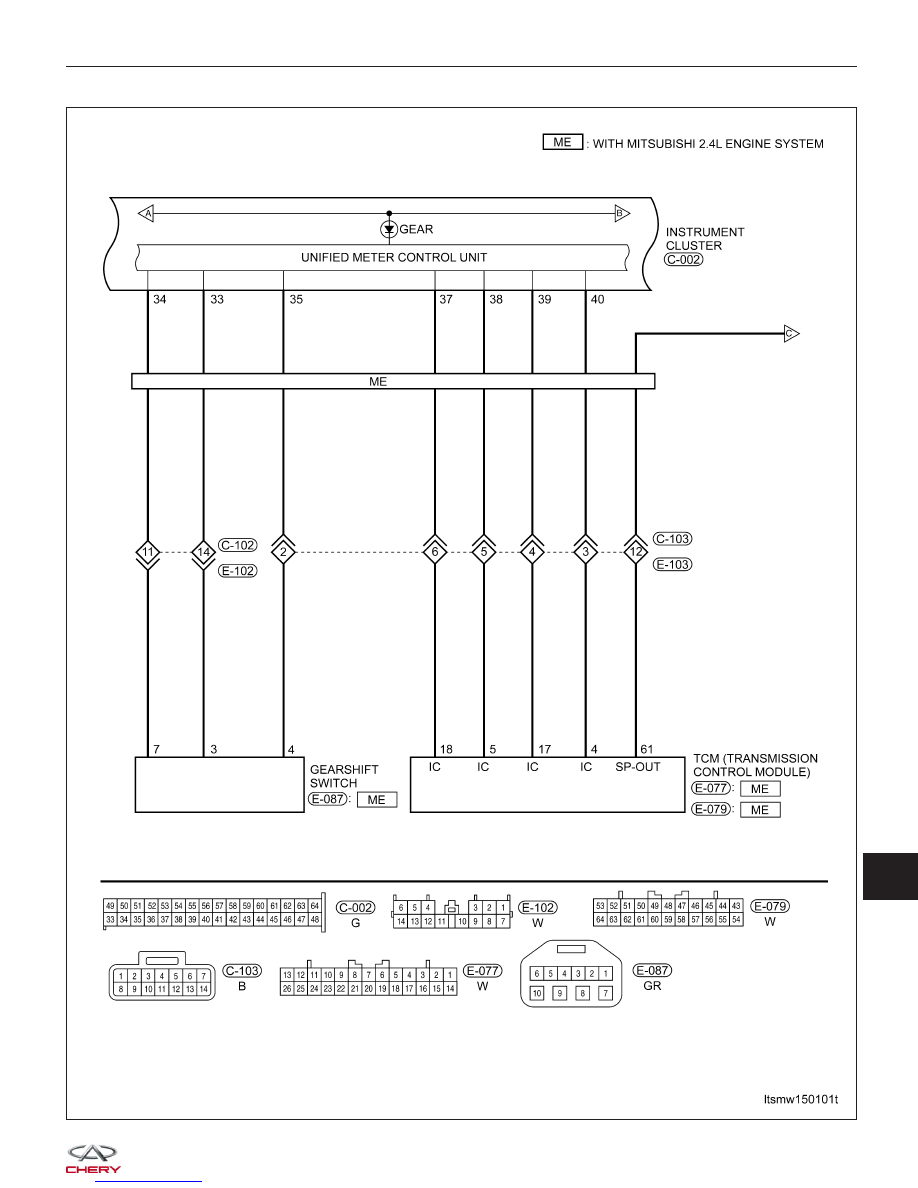

Instrument Cluster (Page 2 of 8)

INSTRUMENT CLUSTER

LTSMW150101T

15

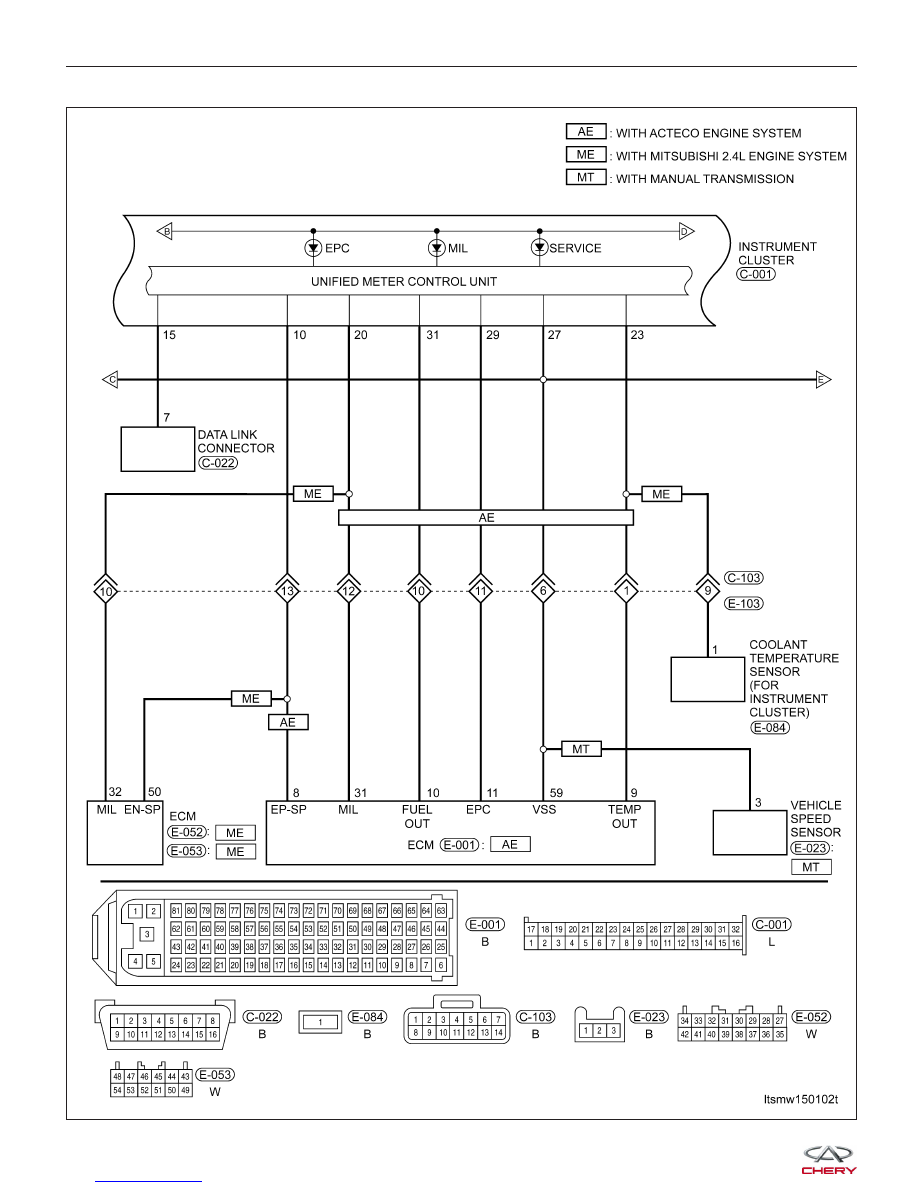

Instrument Cluster (Page 3 of 8)

INSTRUMENT CLUSTER

LTSMW150102T
