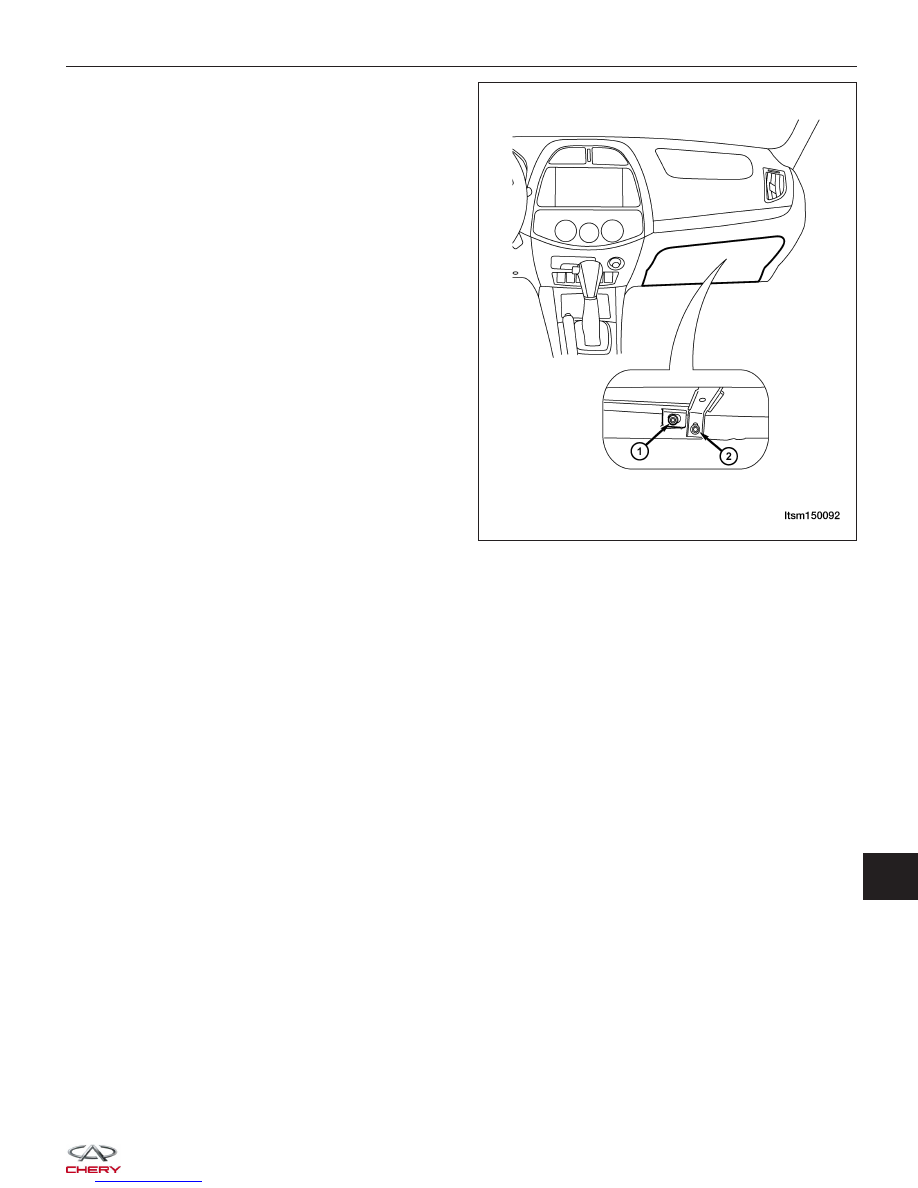

15. Remove two instrument panel mounting nuts (1)

and bolts (2) in the glove box.

16. Remove the A-pillar trim panel (See A-Pillar Removal & Installation in Section 15 Body & Accessories).

17. Remove the lower console (See Lower Console Removal & Installation in Section 15 Body & Accessories).

18. Carefully remove the instrument panel.

19. Installation is in the reverse order of removal.

INSTRUMENT PANEL

LTSM150092

15



Lower Console

Removal & Installation

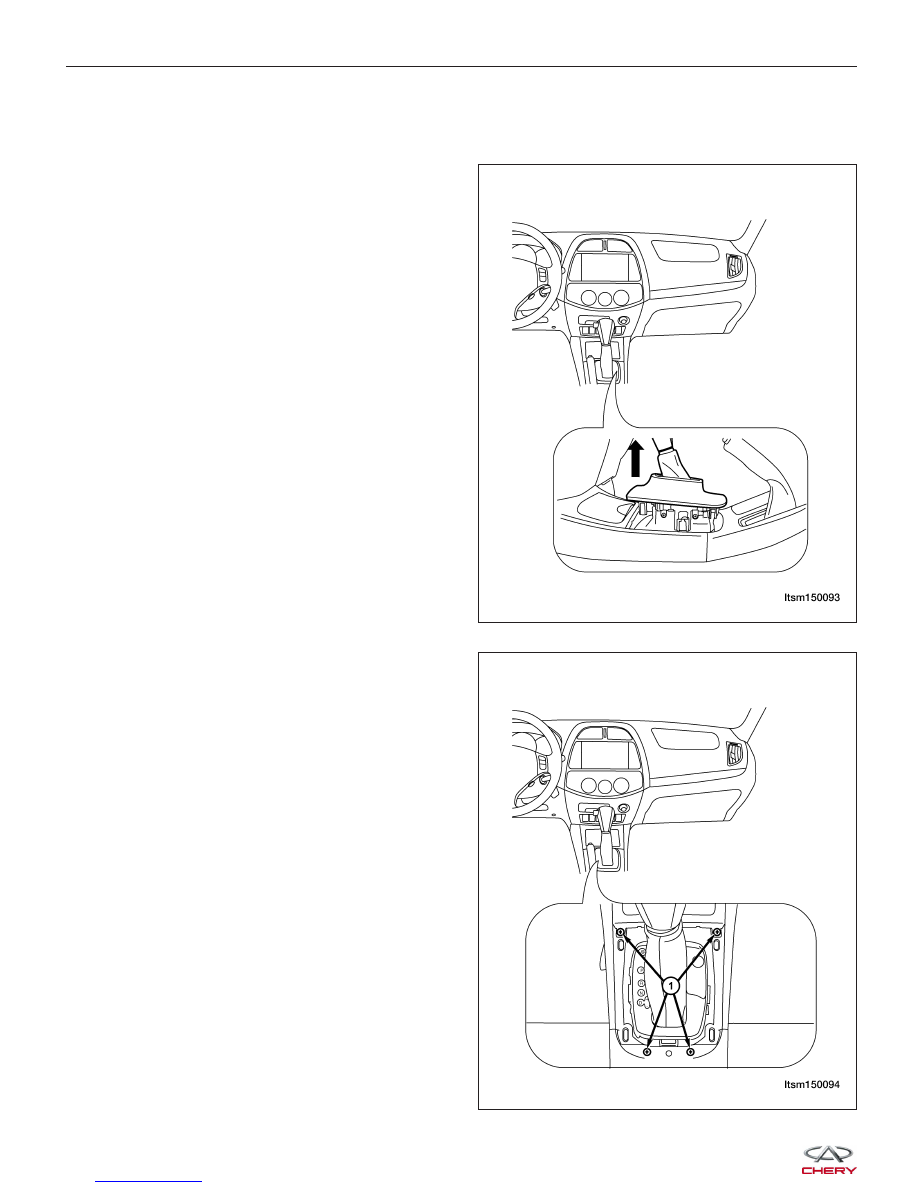

1. Gently pry the gearshift knob bezel off of the con-

sole cover.

2. Remove the console mounting bolts (1) under the

gearshift knob bezel.

INSTRUMENT PANEL

LTSM150093

LTSM150094



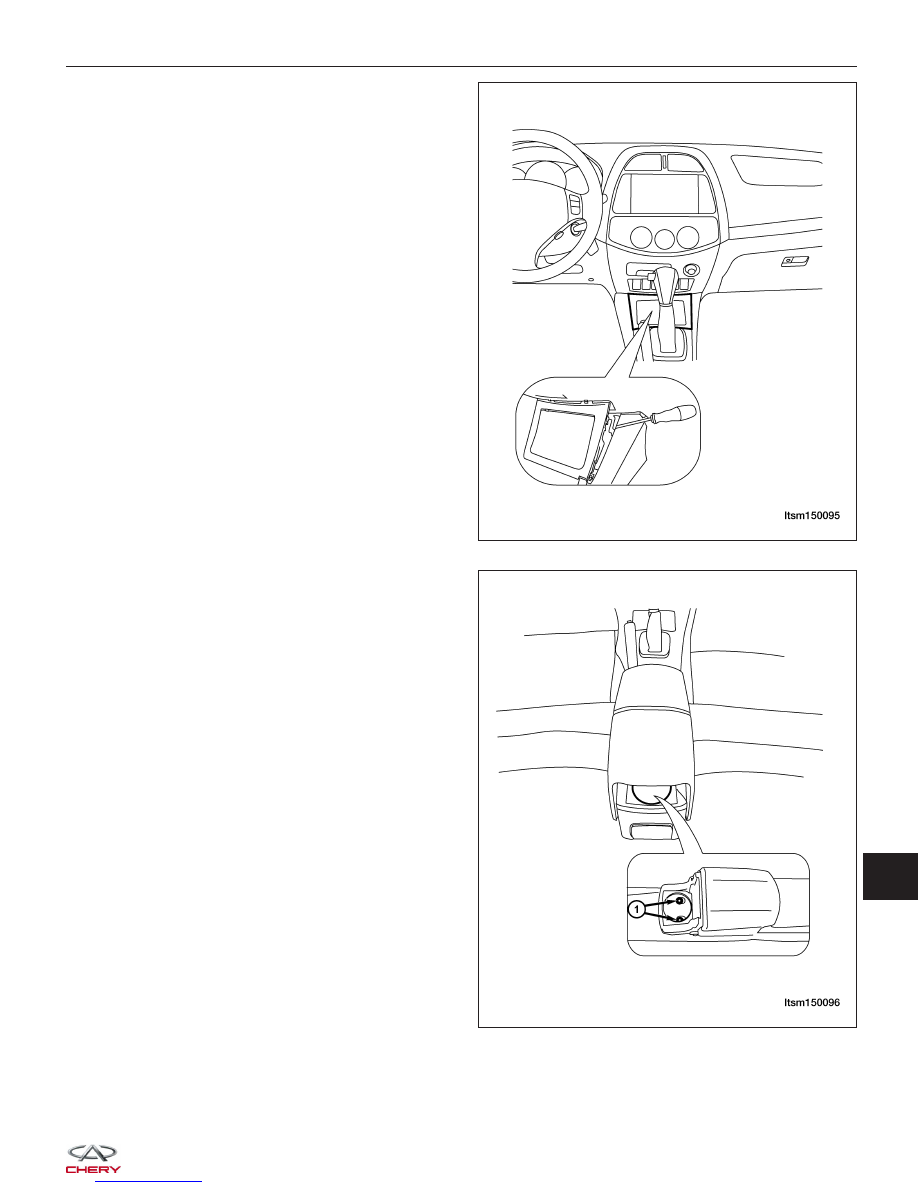

3. Remove the storage box.

4. Remove the bolts (1) under the rubber cushion.

5. Remove the lower console.

6. Installation is in the reverse order of removal.

INSTRUMENT PANEL

LTSM150095

LTSM150096

15



INSTRUMENT CLUSTER

Description

The Instrument Cluster (IC) is located in the instrument panel directly in front of the driver. The IC is used to inform
the driver of specific vehicle information. The IC uses indicator lamps and gauges to warn the driver of potentially
critical operating conditions.

Operation

The Instrument Cluster (IC) uses hard wired inputs from various sensors and switches. The sensors and switches are
located throughout the vehicle. The IC displays the following gauges:

• Speedometer - The IC displays the vehicle speed as determined by the Engine Control Module (ECM).

• Tachometer - The IC displays the engine speed as determined by the Engine Control Module (ECM).

• Temperature Gauge - The IC displays the engine coolant temperature as determined by the Engine Control

Module (ECM).

• Fuel Gauge - The IC displays the amount of fuel in the fuel tank as determined by the fuel level sensor.

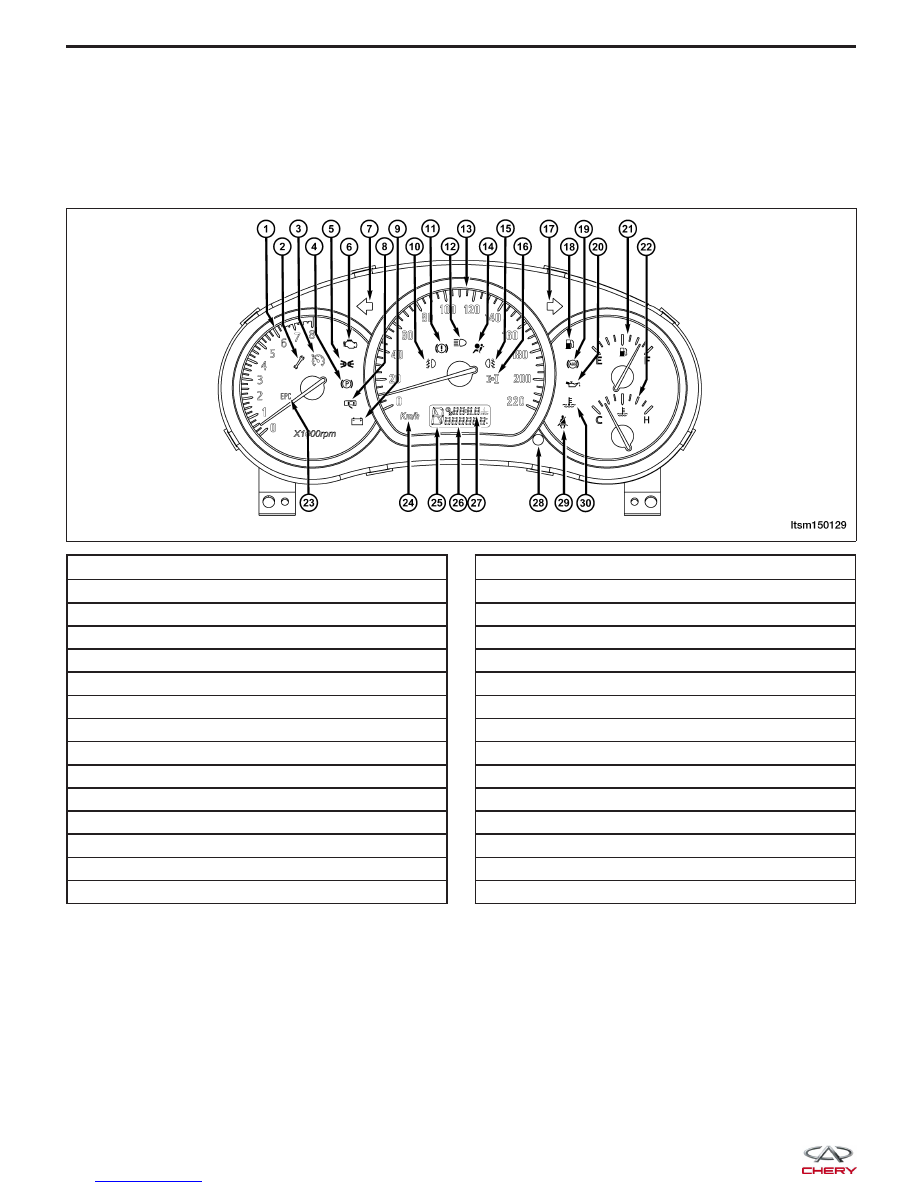

1 - Tachometer

2 - Maintenance Indicator Light

3 - Cruise Indicator Light

4 - Parking Brake System Warning Light

5 - Parking Light

6 - Malfunction Indicator Light

7 - Left-Turn Light

8 - Door/Trunk Lid Open Warning Display

9 - Charging System Light

10 - Front Fog Light Indicator Light

11 - Brake System Warning Light

12 - High Beam Indicator Light

13 - Speedometer

14 - Airbag Light

15 - Rear Fog Light Indicator Light

16 - 4WD Warning Light (If Equipped)

17 - Right-Turn Light

18 - Low Fuel Warning Light

19 - ABS Warning Light

20 - Oil Pressure Warning Light

21 - Fuel Gauge

22 - Temperature Gauge

23 - Electronic Throttle Control Indicator Light

24 - Km/h Light

25 - Transaxle Range Indicator (If Equipped)

26 - Odometer/Trip Odometer

27 - Digital Clock

28 - Adjust Button

29 - Seat Belt Reminder Light

30 - Coolant Temperature Warning Light

LTSM150129
