Electrical Schematics

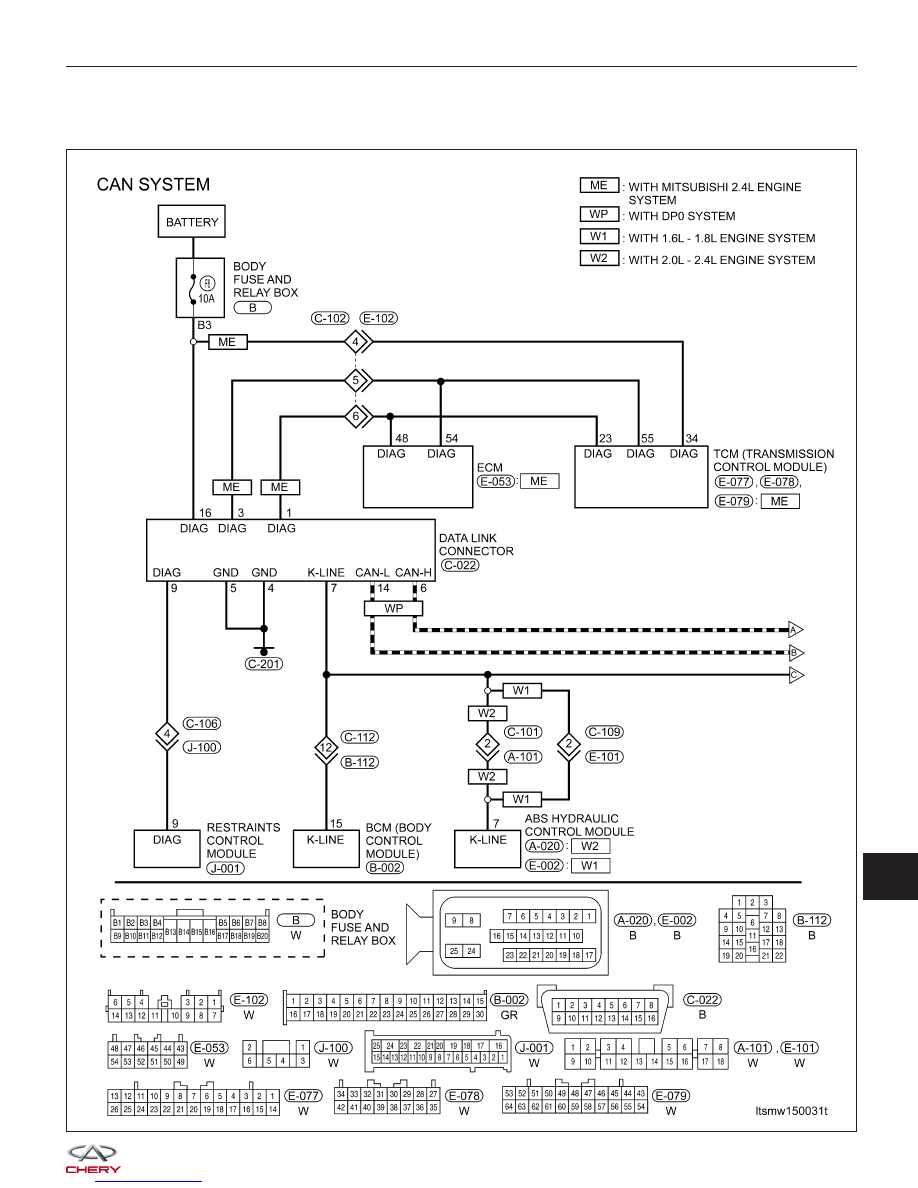

CAN Vehicle Communications (Page 1 of 2)

CAN VEHICLE COMMUNICATIONS

LTSMW150031T

15

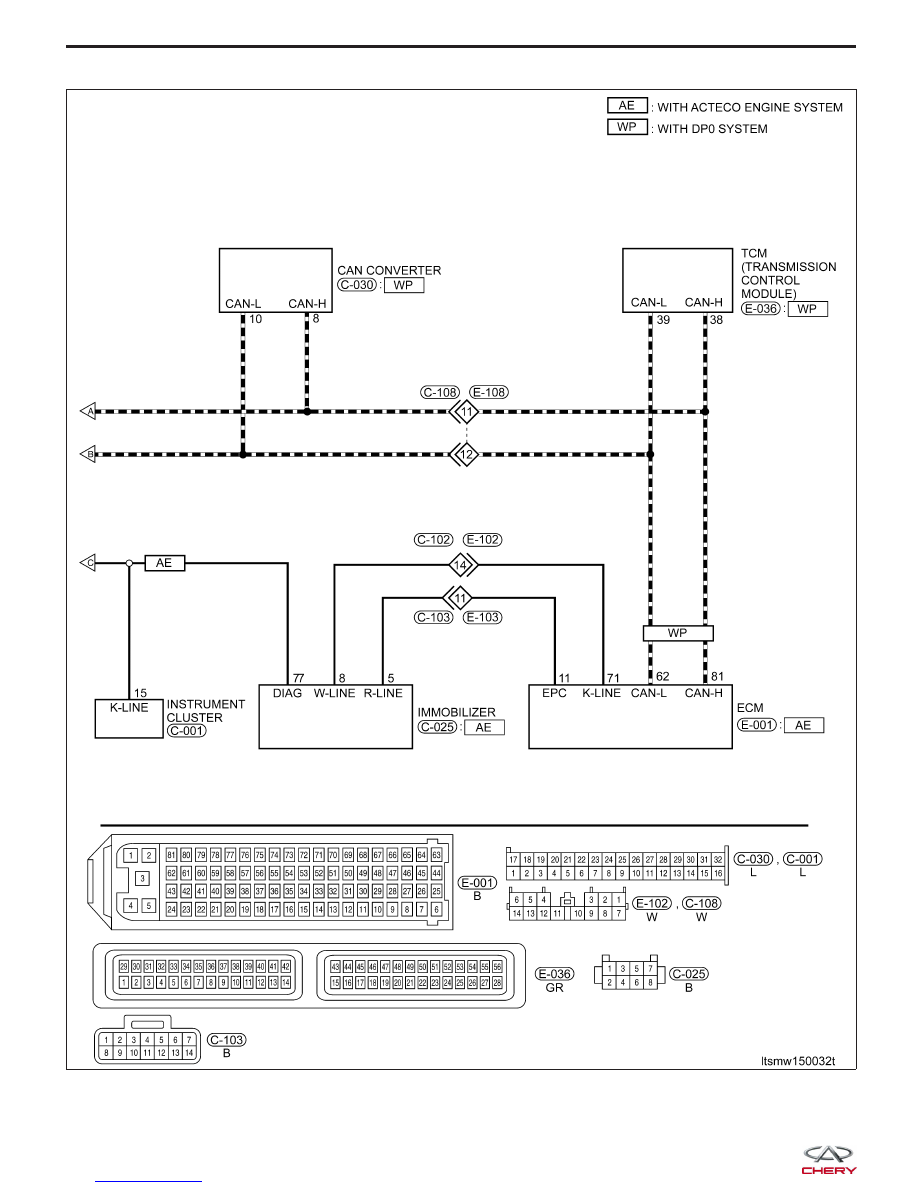

CAN Vehicle Communications (Page 2 of 2)

LTSMW150032T



CHIME

Description

The chime is located in the Instrument Cluster (IC). The chime warning system is an audible notification to the driver.
The chime warning system is designed to alert the driver of a vehicle problem or condition.

Operation

The Instrument Cluster (IC) uses hard wired inputs from various sensors and switches to activate the chime. The
sensors and switches are located throughout the vehicle. The following conditions will cause the chime to operate:

• Turn signal on

• Hazard warning flashers on

• Seat belt unbuckled

• Low fuel level

• Low oil pressure

• Low brake fluid level

• Doors unlocked

CHIME

15



Electrical Schematics

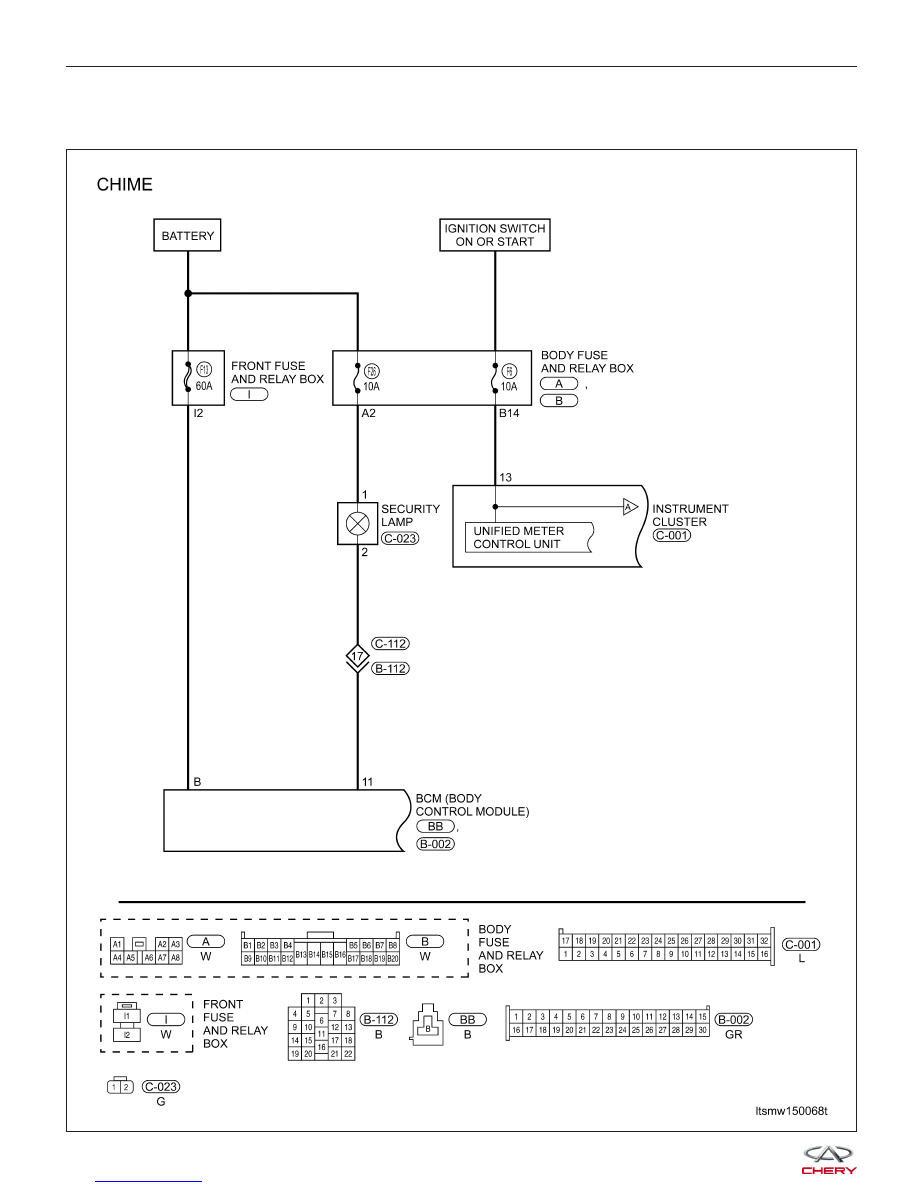

Chime (Page 1 of 9)

CHIME

LTSMW150068T
