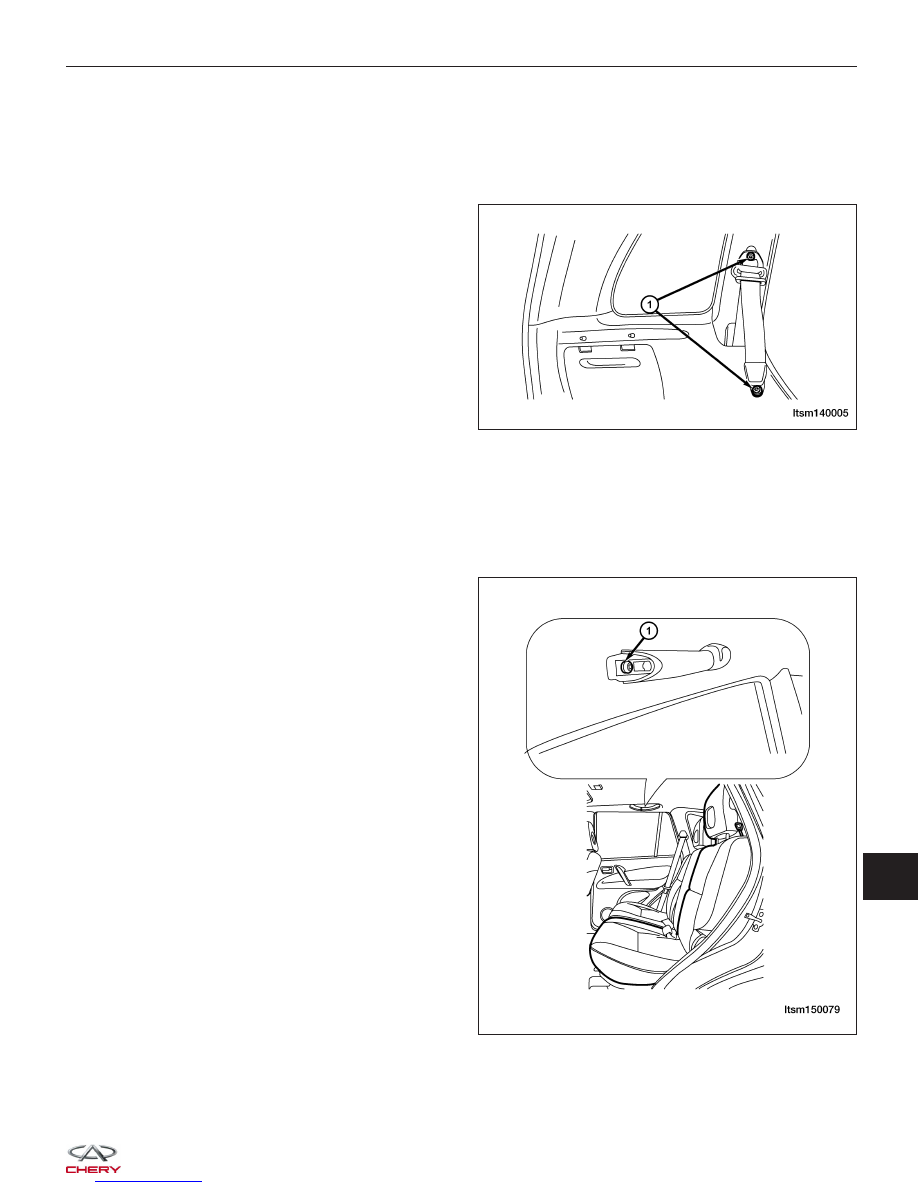

C-Pillar Upper Trim Panel

Removal & Installation

1. Remove the C-Pillar lower trim panel (See C-Pillar Lower Trim Panel Removal & Installation in Section 15 Body

& Accessories).

2. Remove the rear seat belt mounting bolts (1).

3. Using a trim stick, remove the C-Pillar upper trim panel.

4. Installation is in the reverse order of removal.

Assist Handle

Removal & Installation

1. Remove the assist handle mounting screws trim

cover from the assist handles.

2. Remove the mounting screws (1).

(Tighten: Assist handle screws to 2 N·m)

3. Remove the assist handle.

4. Installation is in the reverse order of removal.

BODY INTERIOR TRIM

LTSM140005

LTSM150079

15

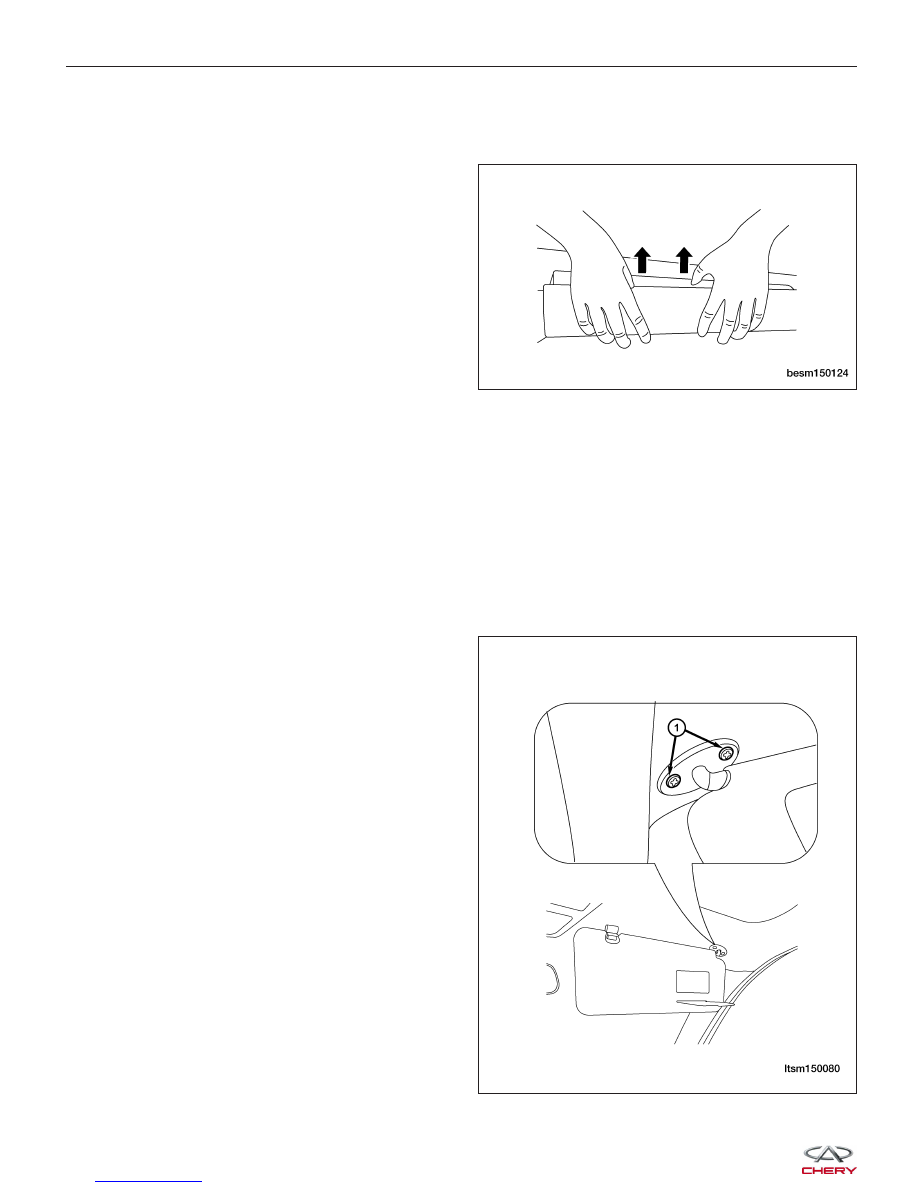

Scuff Plate

Removal & Installation

1. Grasp the scuff plate and gently pull it away to

release the retaining clips.

2. Using a trim stick, remove the scuff plate from the

front door sill.

3. Installation is in the reverse order of removal.

Pedal Pad

Removal & Installation

1. Remove the pedal pad mounting screws.

2. Remove the pedal pad.

3. Installation is in the reverse order of removal.

Sun Visor

Removal & Installation

1. Remove the two sun visor mounting screws (1).

(Tighten: Sun visor screws to 2 N·m)

2. Remove the sun visor.

BODY INTERIOR TRIM

BESM150124

LTSM150080



3. Installation is in the reverse order of removal.

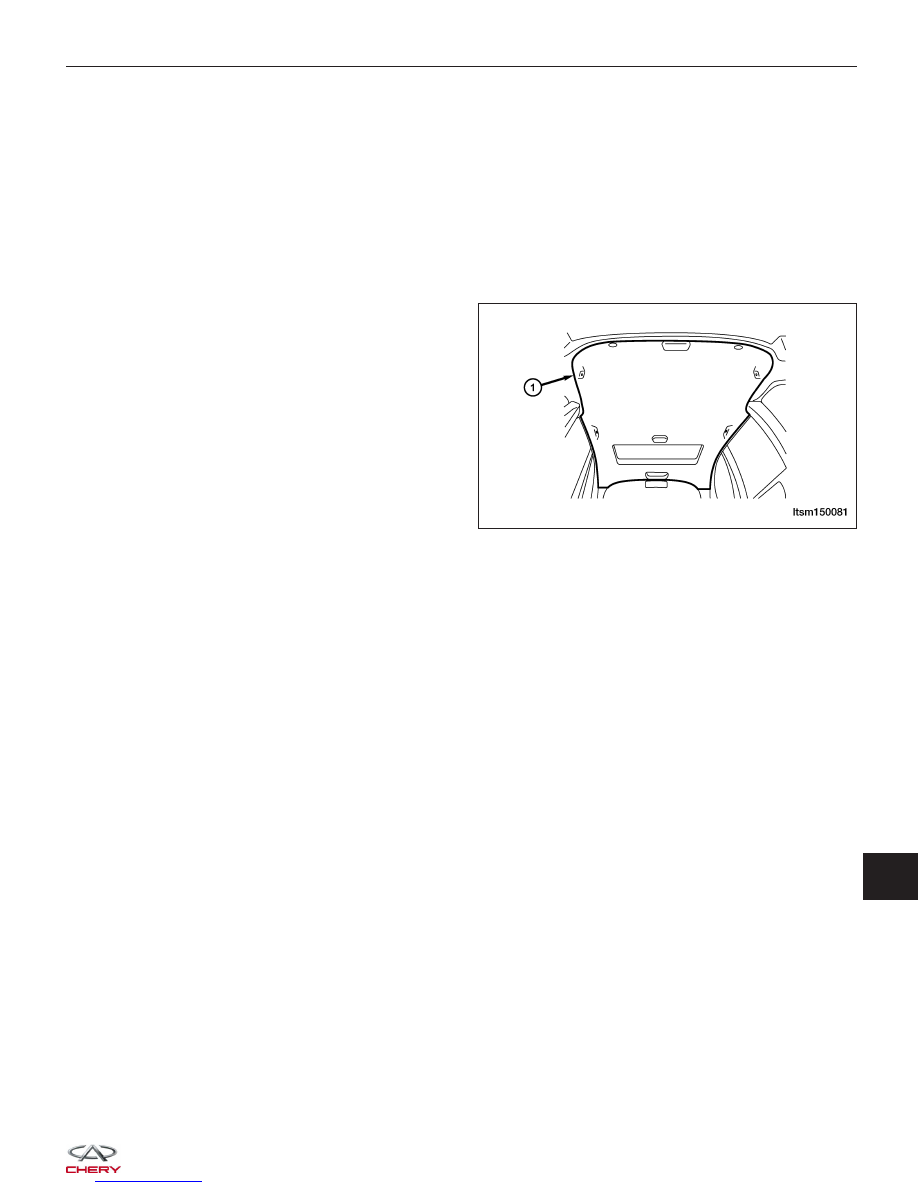

Headliner

Removal & Installation

1. Remove the assist handles (See Assist Handle Removal & Installation in Section 15 Body & Accessories).

2. Remove the courtesy lamps.

3. Remove the air discharge cover.

4. Remove the trim panels from the A, B and C pillars.

5. Pry the headliner retainer clips from the mounting brackets.

6. Remove the headliner (1).

7. Installation is in the reverse order of removal.

BODY INTERIOR TRIM

LTSM150081

15



CAN VEHICLE COMMUNICATIONS

Description

Controller Area Network (CAN) communication is a multiplex communication system. The CAN system allows the
vehicles electronic modules to transmit and receive data. The following electronic modules are located on the CAN
network:

• Transaxle Control Module (TCM)

• Engine Control Module (ECM)

• CAN Converter

Operation

The CAN network uses a twisted pair of circuits to transmit data (+) and data (-). The data (+) and the data (-)
circuits are each regulated to approximately 2.5 volts during neutral or rested network traffic. As bus messages are
sent on the data (+) circuit, voltage is increased by approximately 1.0 volt. Inversely, the data (-) circuit is reduced by
approximately 1.0 volt when a bus message is sent. Multiple bus messages can be sent over the CAN circuits allow-
ing multiple modules to communicate with each other.
