• Disconnect the airbag special load tool.

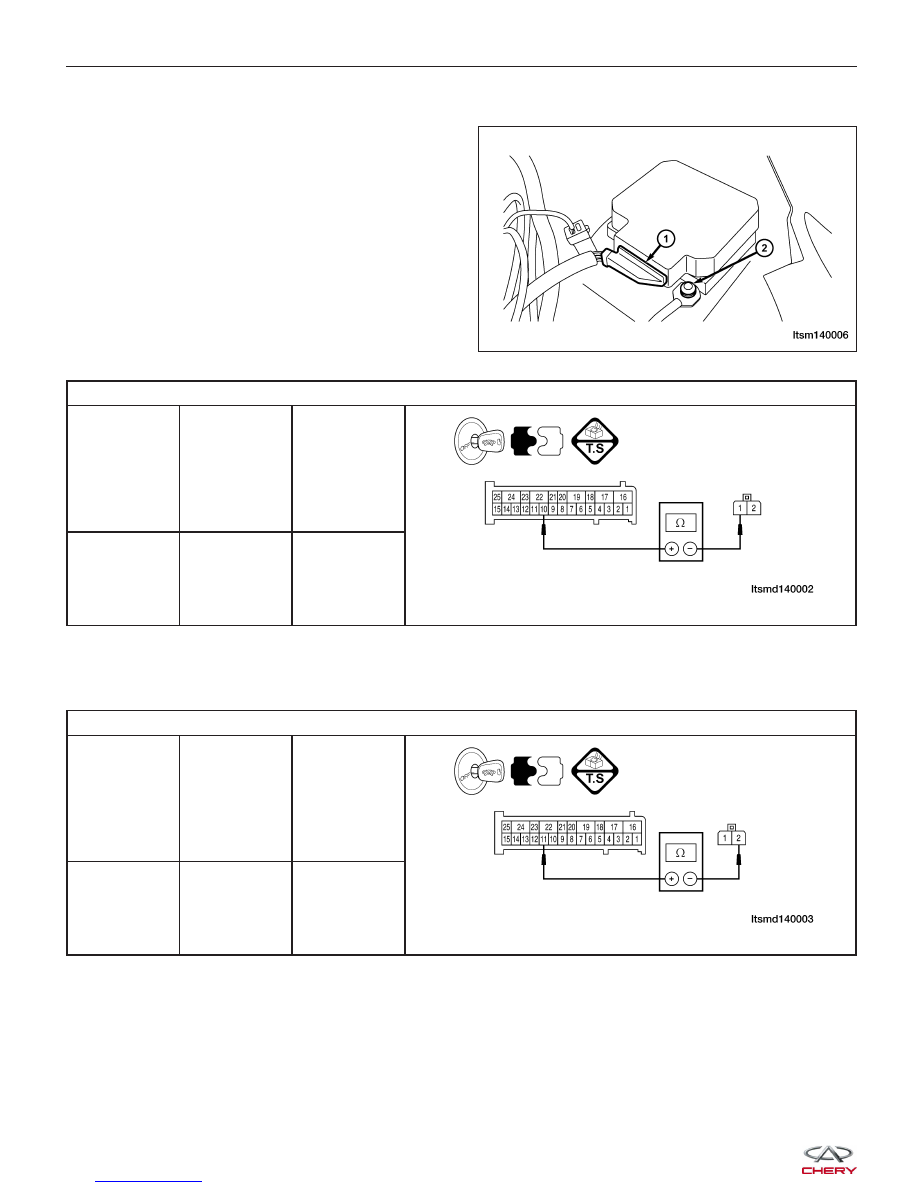

• Disconnect the RCM connector J-001 (1) (See

Restraints Control Module (RCM) Removal & Instal-
lation in Section 14 Restraints).

• Disconnect the spiral cable electrical connector

J-005.

NOTE :
Check connectors - Clean and repair as necessary.
• Check the harness for continuity of the driver air-

bag circuit between terminal 10 in the RCM electri-
cal connector J-001 terminal side and terminal 1 in
the spiral cable electrical connector J-005 terminal
side.

• Continuity should exist.

CHECK CONTINUITY

SPIRAL

CABLE

TERMINAL

RCM

TERMINAL

CONTINUITY

1

10

Yes

• Check the harness for continuity of the driver airbag circuit between terminal 11 in the RCM electrical connector

J-001 and terminal 2 in the spiral cable electrical connector J-005 terminal side.

• Continuity should exist.

CHECK CONTINUITY

SPIRAL

CABLE

TERMINAL

RCM

TERMINAL

CONTINUITY

2

11

Yes

• The resistance should be less than 0.2 ⍀.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the cable.

DIAGNOSIS & TESTING

LTSM140006



4.

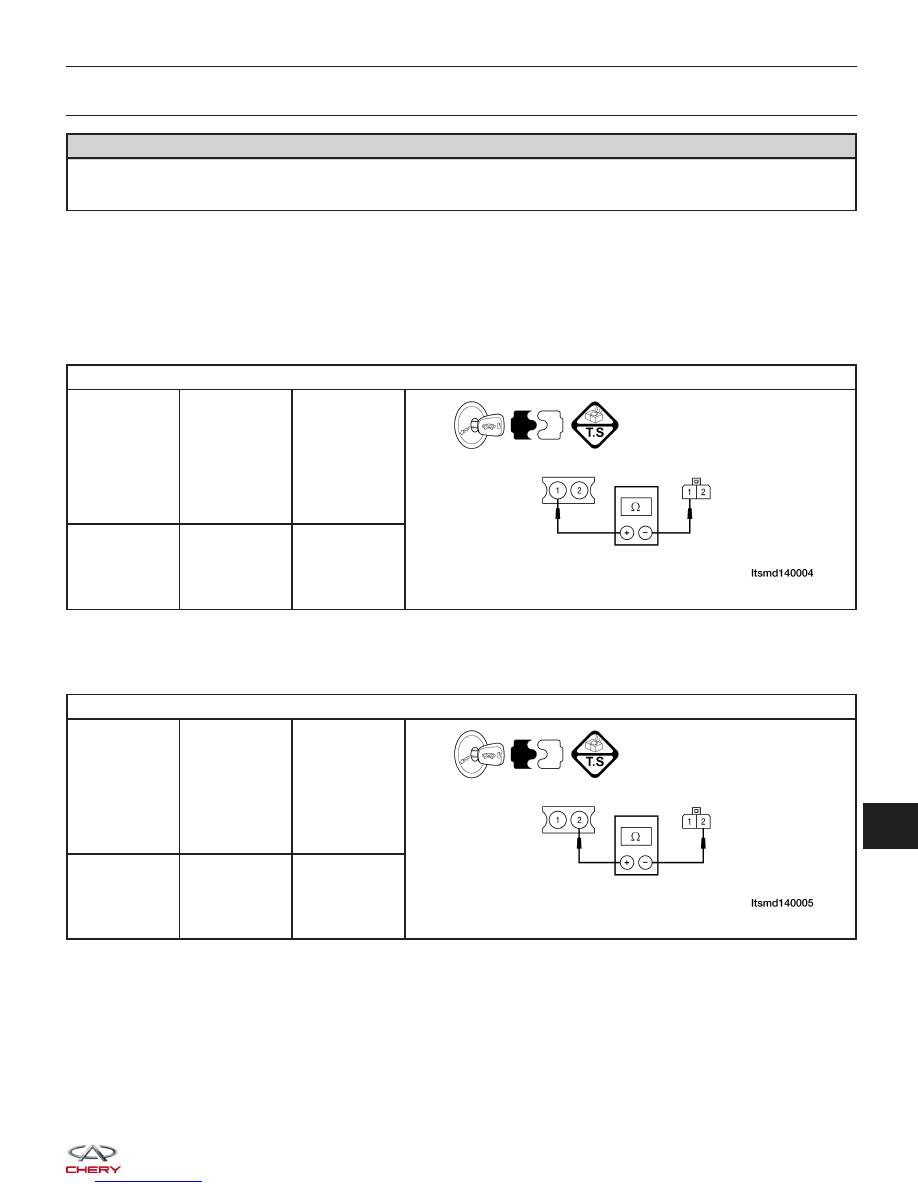

CHECK DRIVER AIRBAG MODULE CONTROL CIRCUITS

WARNING!

To avoid serious or fatal injury, turn the ignition switch off, disconnect the negative battery cable and wait two
minutes before proceeding.

• Disconnect the driver airbag module connectors.

NOTE :
Check connectors - Clean and repair as necessary.
• Check the harness for continuity of the driver airbag circuit between terminal 1 in the driver airbag module elec-

trical connector J-003 and terminal 1 in the spiral cable electrical connector J-005 terminal side.

• Continuity should exist.

CHECK CONTINUITY

SPIRAL

CABLE

TERMINAL

DRIVER

AIRBAG

MODULE

TERMINAL

CONTINUITY

1

1

Yes

• Check the harness for continuity of the driver airbag circuit between the driver airbag module electrical connec-

tor terminal 2 and the spiral cable electrical connector terminal 2.

• Continuity should exist.

CHECK CONTINUITY

SPIRAL

CABLE

TERMINAL

DRIVER

AIRBAG

MODULE

TERMINAL

CONTINUITY

2

2

Yes

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the spiral cable.

DIAGNOSIS & TESTING

14



5.

CHECK CONNECTORS

NOTE :
Diagnose and repair all active codes before diagnosing stored codes (See Restraints Control Module DTC List in
Section 14 Restraints).
• With the scan tool, record and erase all RCM DTCs.

• Using the electrical schematic as a guide, inspect the following:

− Inspect the wiring and connectors of the related airbag system.
− Look for any chafed, pierced, pinched, or partially broken wires.
− Look for broken, bent, pushed out or corroded terminals.
− Verify that there is good pin to terminal contact in the related connectors.

Were any problems found?

Yes

>>

Repair as necessary.

No

>>

Go to the next step.

6.

CHECK DTC

• Reconnect all disconnected components and harness connectors.

• With the X-431 scan tool, read RCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC B1346 still present?

Yes

>>

Replace the RCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

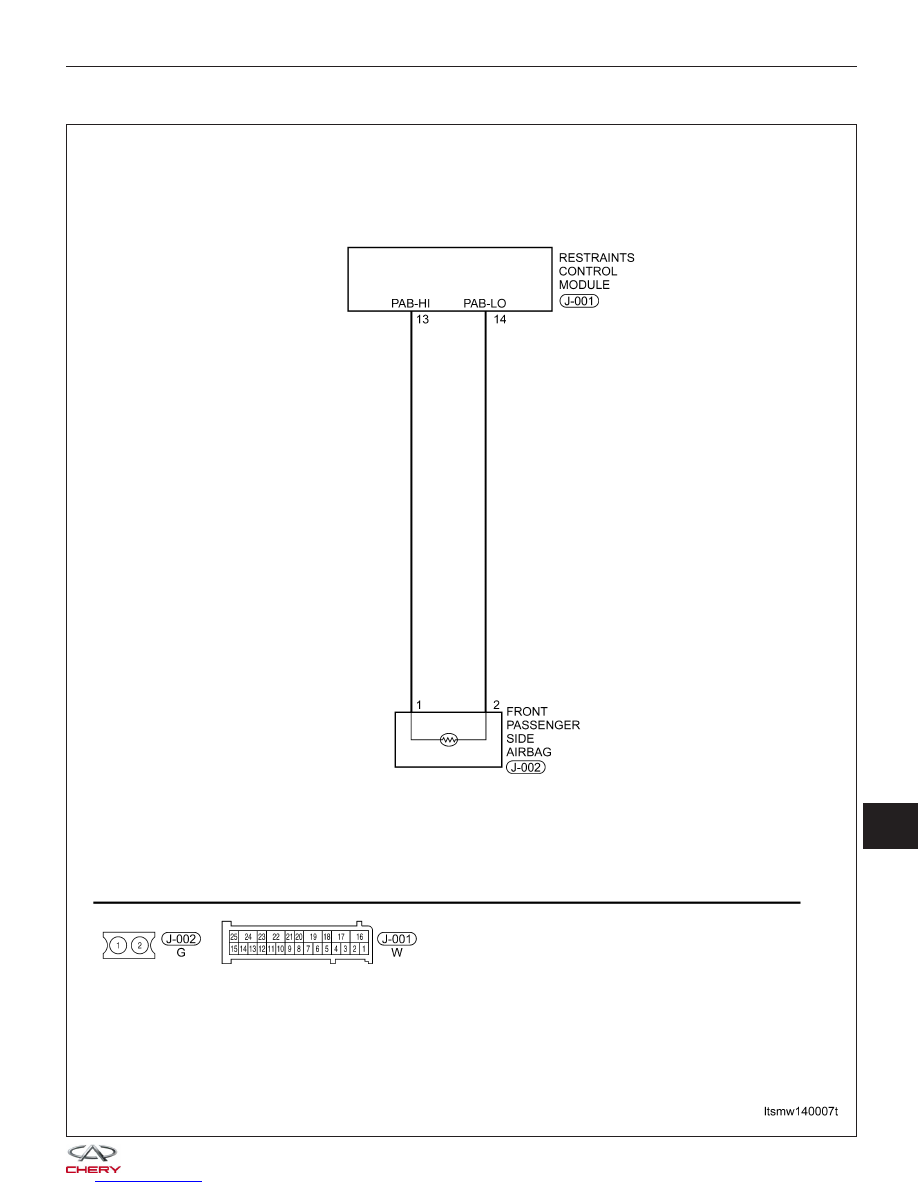

B1352 - Passenger Airbag Resistance Too High Or Open (1st Stage)

DIAGNOSIS & TESTING

LTSMW140007T
