DIAGNOSIS & TESTING

Parking Brake Warning Light

The parking brake switch is incorporated in the circuit for the red warning lamp in the dash. The switch will cause the
lamp to illuminate only when the parking brakes are applied. If the lamp remains on after parking brake release, the
switch or circuit is faulty.

Parking Brake Operation

The leading cause of improper parking brake operation, is excessive clearance between the parking brake shoes and
the shoe braking surface. Excessive clearance is a result of lining and/or drum wear, drum surface machined over-
size.

In most cases, the actual cause of an improperly functioning parking brake (too loose/too tight/won’t hold), can be
traced to a parking brake component.

Inspect the following when diagnosing a parking brake problem:

• Brake shoe wear

• Drum surface (in rear rotor) machined oversize

• Front cable not secured to lever

• Rear cable not attached to actuator

• Rear cable seized

• Parking brake lever not seated

• Parking brake lever bind

Parking Brake Adjustment

Adjust the parking brake only if the parking brake lever can be pulled up more than 3 notches without having an
adequate solid braking effect.

NOTE :
Excessive parking brake lever travel (sometimes described as a loose lever or too loose condition), could be the
result of worn brake shoes, improper brake shoe adjustment, or improperly assembled brake parts. A too loose con-
dition can also be caused by inoperative or improperly assembled parking brake components. Always confirm that the
parking brake components are assembled properly. Perform the following procedure to adjust the parking brake:

1. Verify the parking brake lever is in the released (down) position.

2. Raise and support the vehicle.

3. Remove the wheel mounting nuts and the rear tire and wheel assemblies.

4. Utilizing the access hole in the rotors, adjust the parking brake shoes.

5. Reach inside the vehicle and fully apply and release the parking brake.

6. With the parking brake lever in the fully applied (up) position, attempt to rotate the rear rotors by hand (to ensure

that the parking brake shoes are working properly).

7. With the parking brake lever in the released (down) position, attempt to rotate the rear rotors by hand (to ensure

that the parking brake shoes are not dragging).

8. Install both rear tire and wheel assemblies and the wheel mounting nuts.

(Tighten: Wheel mounting nuts to 110 N·m)



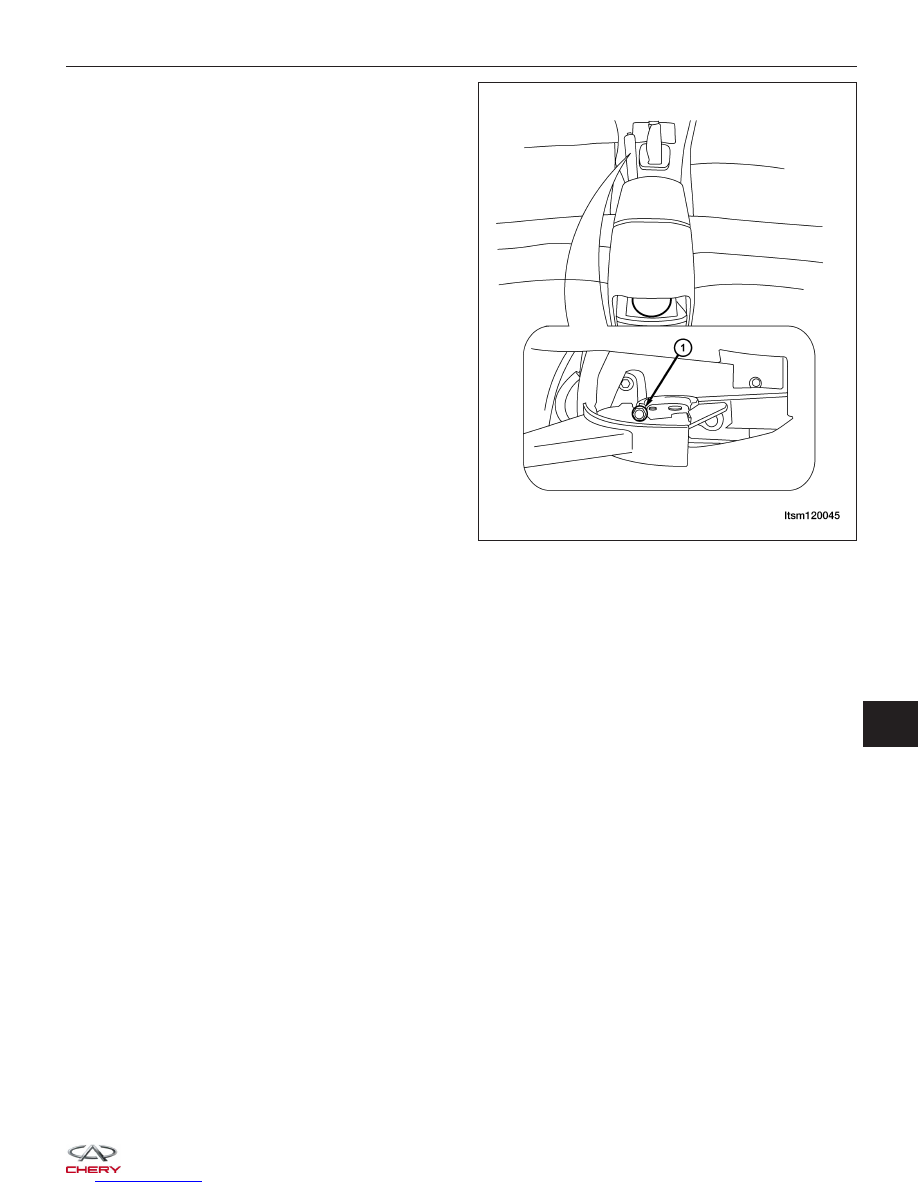

9. Tighten or loosen the parking brake adjustment nut

(1) to adjust the parking brake.

10. Lower the vehicle.

DIAGNOSIS & TESTING

LTSM120045

12



ON-VEHICLE SERVICE

Parking Brake Lever

Removal & Installation

1. Block the tire and wheel assemblies so the vehicle does not move once the vehicle parking brake lever is

released.

2. Remove the center console (See Center Console Removal & Installation in Section 15 Body & Accessories).

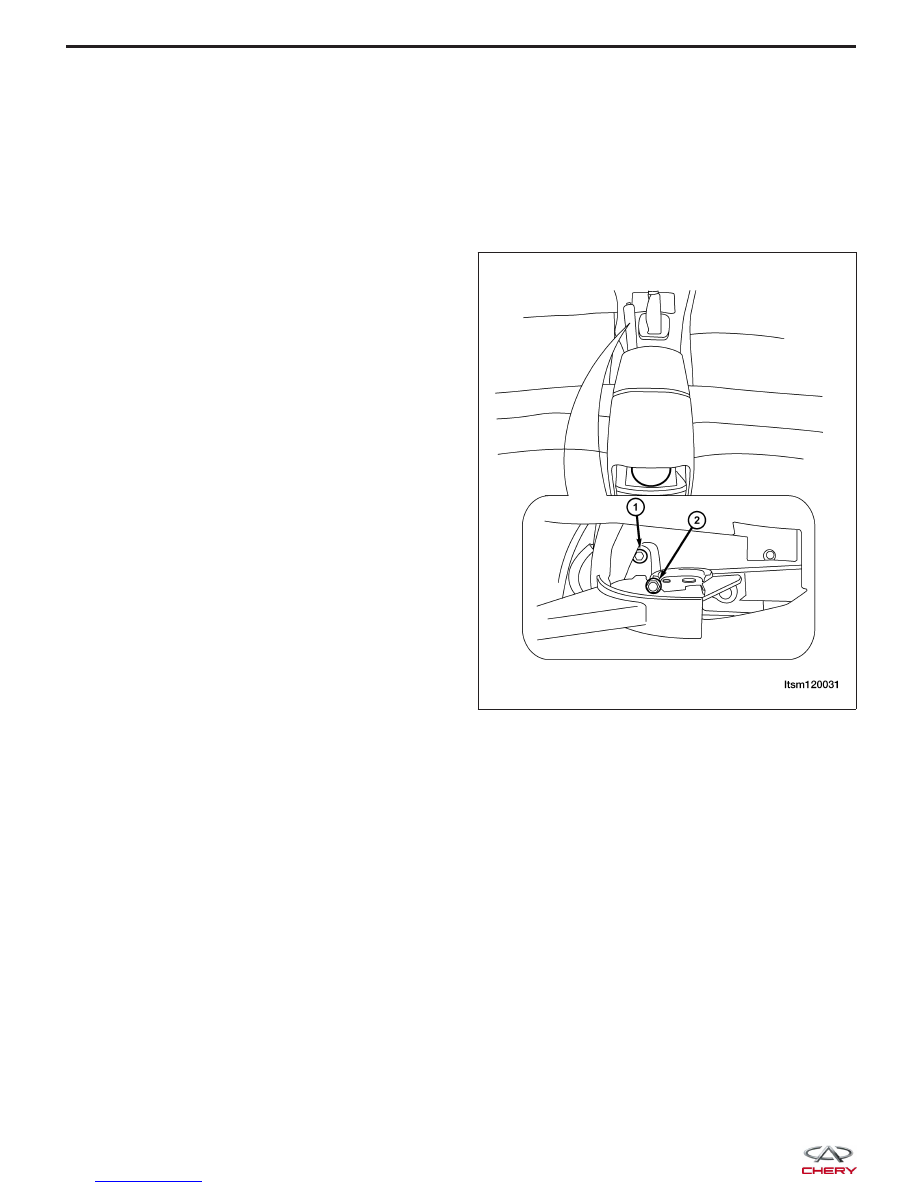

3. Loosen the adjusting nut (2) on the lever’s output

cable, taking tension off parking brake cables.

4. Back the nut off until it is flush with the end of the

output cable.

5. Remove the bolts (1) attaching the parking brake

lever to the vehicle.
(Tighten: Parking brake lever bolts to 30 N·m)

6. Remove the parking brake assembly.

7. Installation is in the reverse order of removal.

Installation Notes:
• After installation, adjust the parking brake cable as necessary (See Parking Brake Adjustment in Section 12

Brakes).

LTSM120031



Parking Brake Cable

Removal & Installation

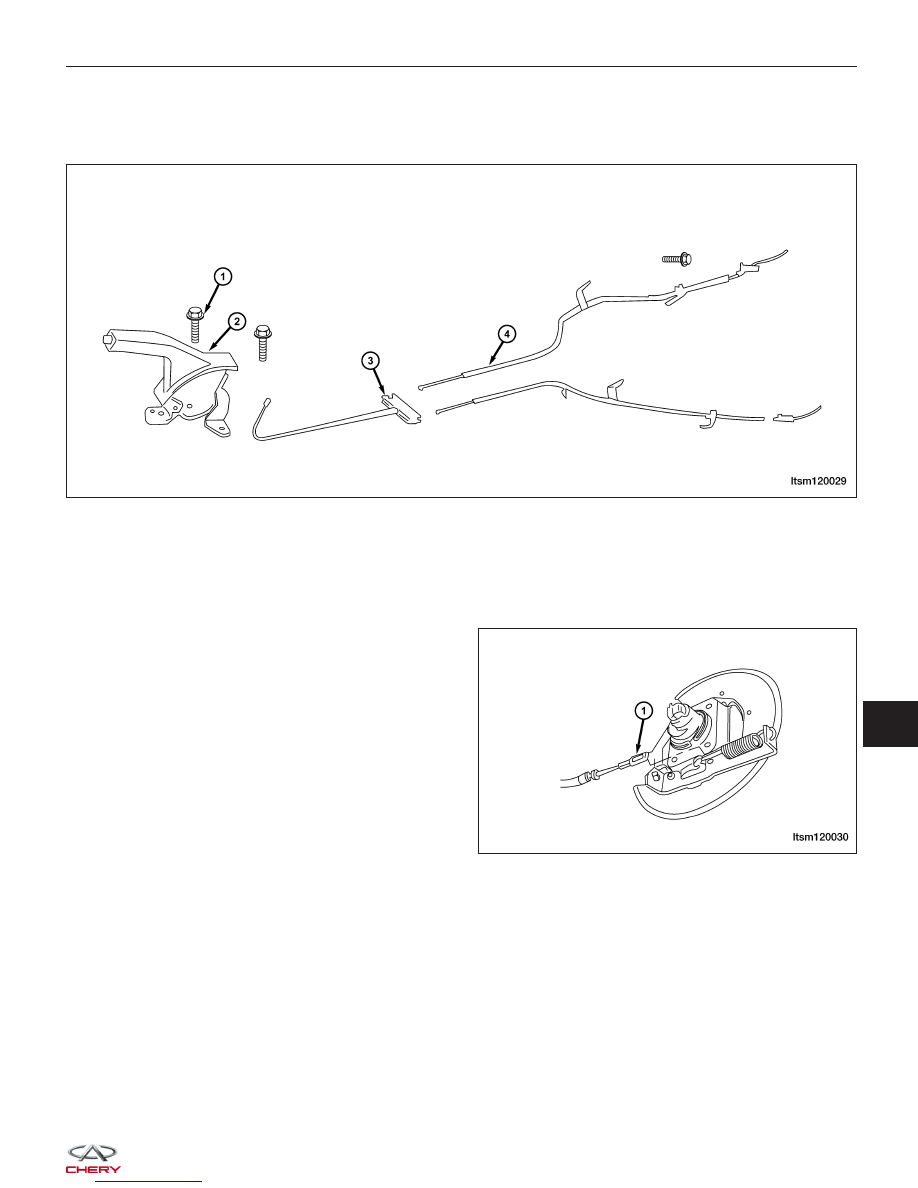

1. Remove the parking brake lever (2).

2. Remove the adjusting bolt (1) from the parking brake lever.

3. Loosen the right and left parking brake cable bracket bolts (3).

4. Remove the parking brake cable (4).

5. Remove the right and left parking brake cable bolts.

6. Remove the parking brake cable (1) from the brake

actuator.

7. Installation is in the reverse order of removal.

NOTE :
The parking brake should be adjusted after replacing
brake shoes or hand brake cable.
• Loosen the parking brake handle.

• Apply the brake pedal once.

• Pull the parking brake handle up four clicks.

• After completing the above procedure, loosen the

parking brake and inspect the rear wheels to check if
they can be turned freely. If the wheels are still tight,
repeat the adjustment procedure.
