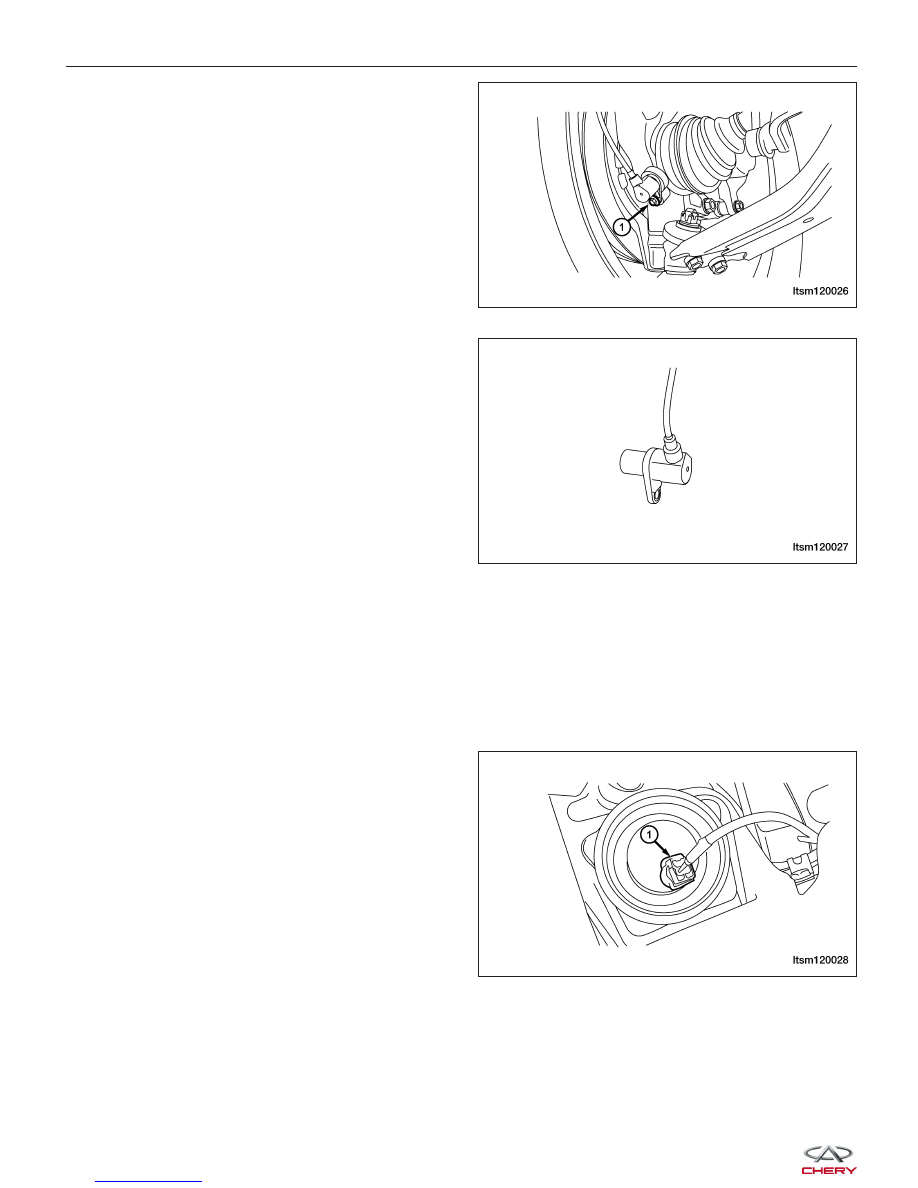

5. Remove the wheel speed sensor mounting bolt (1).

(Tighten: Wheel speed sensor mounting bolt to
10 N·m)

6. Remove the front wheel speed sensor.

Rear Wheel Speed Sensor

Removal & Installation

1. Disconnect the negative battery cable.

2. Raise and support the vehicle.

3. Remove the wheel mounting nuts and the tire and wheel assembly.

(Tighten: Wheel mounting nuts to 110 N·m)

4. Disconnect the rear wheel speed sensor electrical

connector (1).

5. Remove the rear hub and bearing assembly (See Rear Hub and Bearing Removal & Installation in Section 09

Driveline & Axle).

6. Remove the rear wheel speed sensor with the rear hub and bearing.

NOTE: The rear wheel speed sensor is integrated into the rear hub and bearing assembly and a one piece
sealed unit.

ON-VEHICLE SERVICE

LTSM120026

LTSM120027

LTSM120028



PARKING BRAKE

GENERAL INFORMATION

12-80

Description

12-80

Operation

12-80

Specifications

12-80

Special Tools

12-80

Electrical Schematics

12-81

DIAGNOSIS & TESTING

12-82

Parking Brake Warning Light

12-82

Parking Brake Operation

12-82

Parking Brake Adjustment

12-82

ON-VEHICLE SERVICE

12-84

Parking Brake Lever

12-84

Removal & Installation

12-84

Parking Brake Cable

12-85

Removal & Installation

12-85

Parking Brake Shoes

12-86

Removal & Installation

12-86

12



GENERAL INFORMATION

Description

The parking brakes consist of the following components:

• Hand-operated parking brake lever

• Parking brake cables (one each side)

• Parking brake controls

Operation

All vehicles are equipped with a center-mounted, hand-operated parking brake lever mounted between the front
seats. A tensioner is built into the equalizer mounted on the end of the lever’s output cable. There is an individual
parking brake cable for each rear wheel that joins a parking brake cable equalizer, attached to the parking brake
lever, to the rear parking brakes. The parking brake cables are made of flexible steel cable.

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Parking Brake Cable Routing Clamp Bolt

12

Parking Brake Cable Bracket Bolts

12

Parking Brake Lever Nuts

30

Wheel Mounting Nuts

110

Special Tools

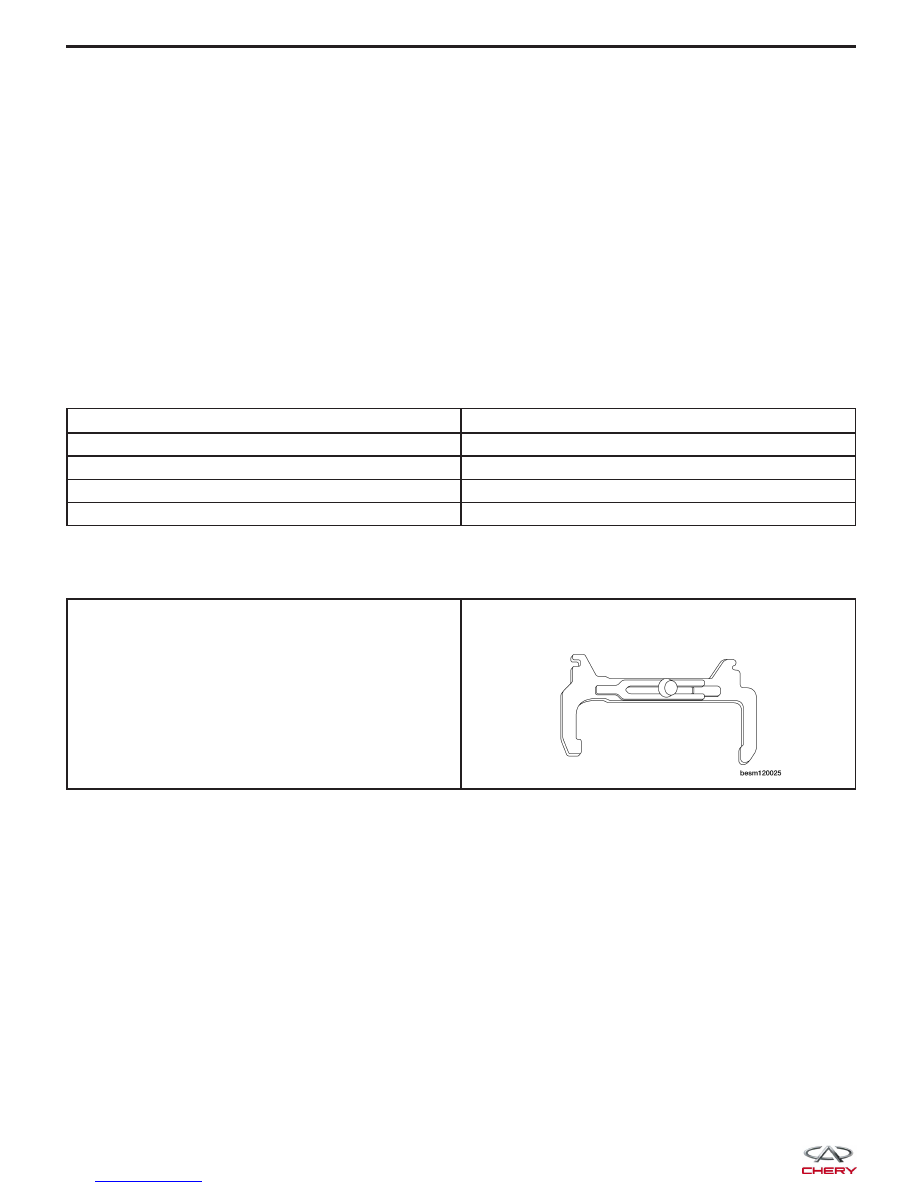

Brake Measuring Gauge

J21177-A



Electrical Schematics

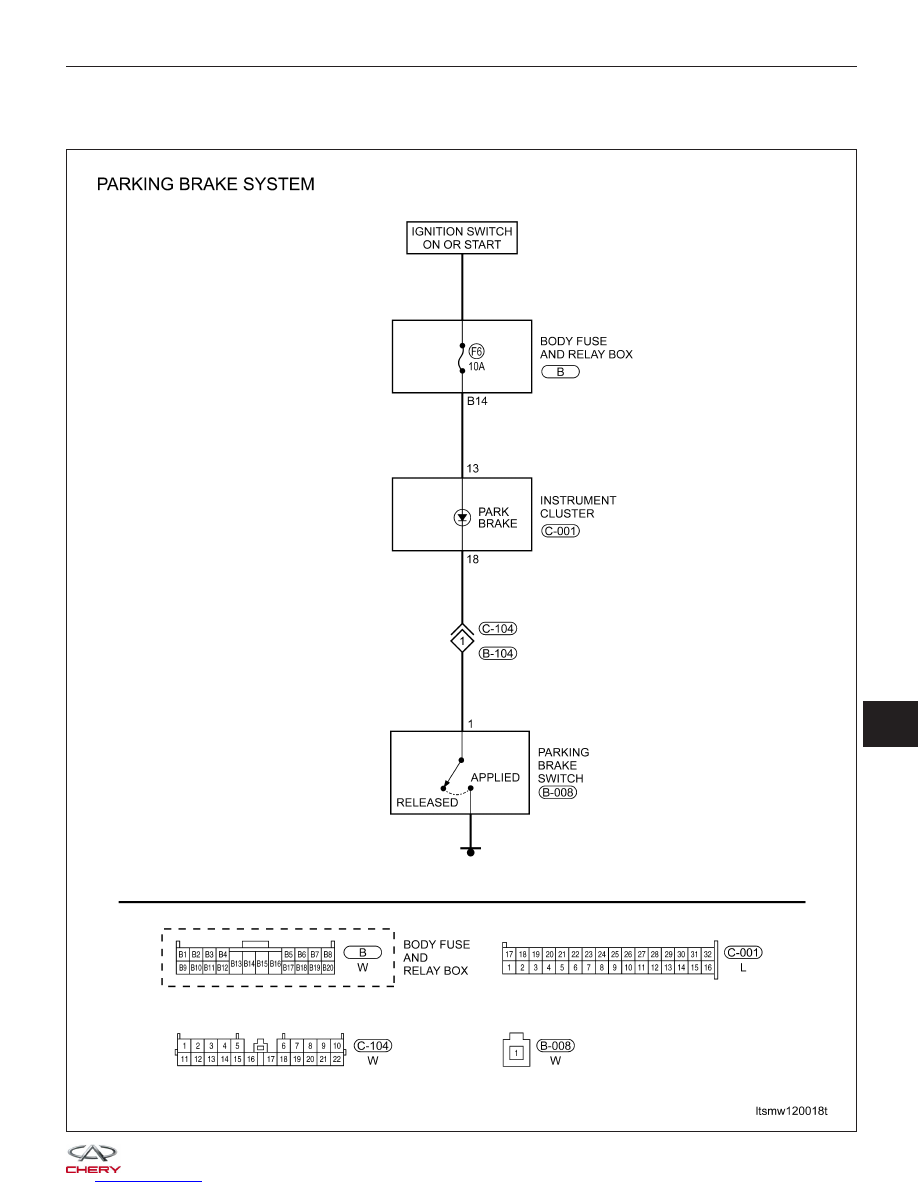

Parking Brake System (Page 1 of 1)

GENERAL INFORMATION

LTSMW120018T
