GENERAL INFORMATION

Description

Base Brakes

The base brake system consists of the following components:

• Brake pedal

• Power brake booster

• Master cylinder

• Brake tubes and hoses

• Disc brakes (front)

• Disc brakes (rear)

• Parking brake

• Parking brake shoes (rear)

Front Disc Brake

The front disc brake assembly consists of the following major components:

• Caliper

• Caliper adapter bracket

• Brake pads

• Rotor

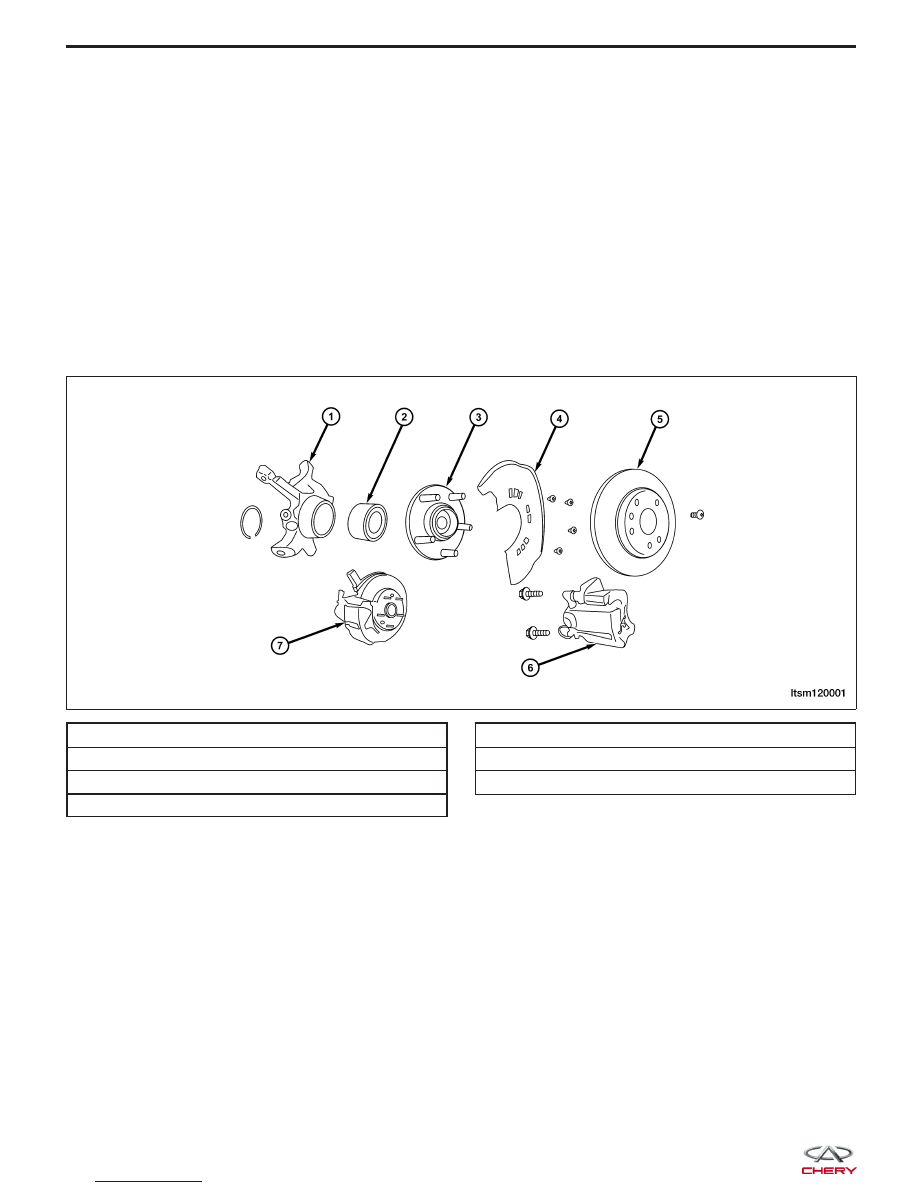

1 - Front Wheel Knuckle

2 - Knuckle Hub Bearing

3 - Front Wheel Hub Assembly

4 - Dust Shield

5 - Front Brake Rotor

6 - Brake Caliper Assembly

7 - Disc Brake Caliper and Rotor Assembly

LTSM120001



Rear Disc Brake

The rear disc brake assembly consists of the following major components:

• Caliper

• Caliper adapter bracket

• Brake pads

• Rotor

• Parking brake shoes

CAUTION:
• Use DOT 4 brake fluid or equivalent from a tightly sealed container. Do not use petroleum-based

fluids, which will cause seal damage in the brake system.

• Brake fluid will damage painted surfaces. If brake fluid is spilled on any painted surfaces, wash

it off immediately with water.

• Never use gasoline, kerosene, alcohol, motor oil, transmission fluid, or any fluid containing min-

eral oil to clean system components. These fluids damage rubber cups and seals.

• During service procedures, grease or any other foreign material must be kept off the caliper

assembly, brake pads, brake rotor and external surfaces of the hub.

• When handling the brake rotor and caliper, be careful to avoid damaging the brake rotor and

caliper, and scratching or nicking the brake shoe lining.

Operation

Applying the brake pedal uses lever action to push a rod into the brake booster, which through the use of vacuum,
boosts the force of the rod and then transmits this force into the master cylinder. This produces hydraulic pressure in
the master cylinder. On vehicles not equipped with ABS, the hydraulic pressure is transmitted by brake fluid through
the brake tubes to the individual brake calipers or wheel cylinders. On vehicles equipped with ABS, the hydraulic
pressure is transmitted by brake fluid through the brake tubes to the ABS hydraulic control unit (HCU), which then
distributes that pressure to the individual brake calipers and wheel cylinders. The brake calipers use hydraulic pres-
sure to apply the brake pads. The application of the brake pads or shoes will cause the rotation of the wheels to slow
or stop depending on how much brake pressure is applied. The parking brakes carry out the same function except
that they are mechanically actuated by a cable that connects only to the rear brakes.

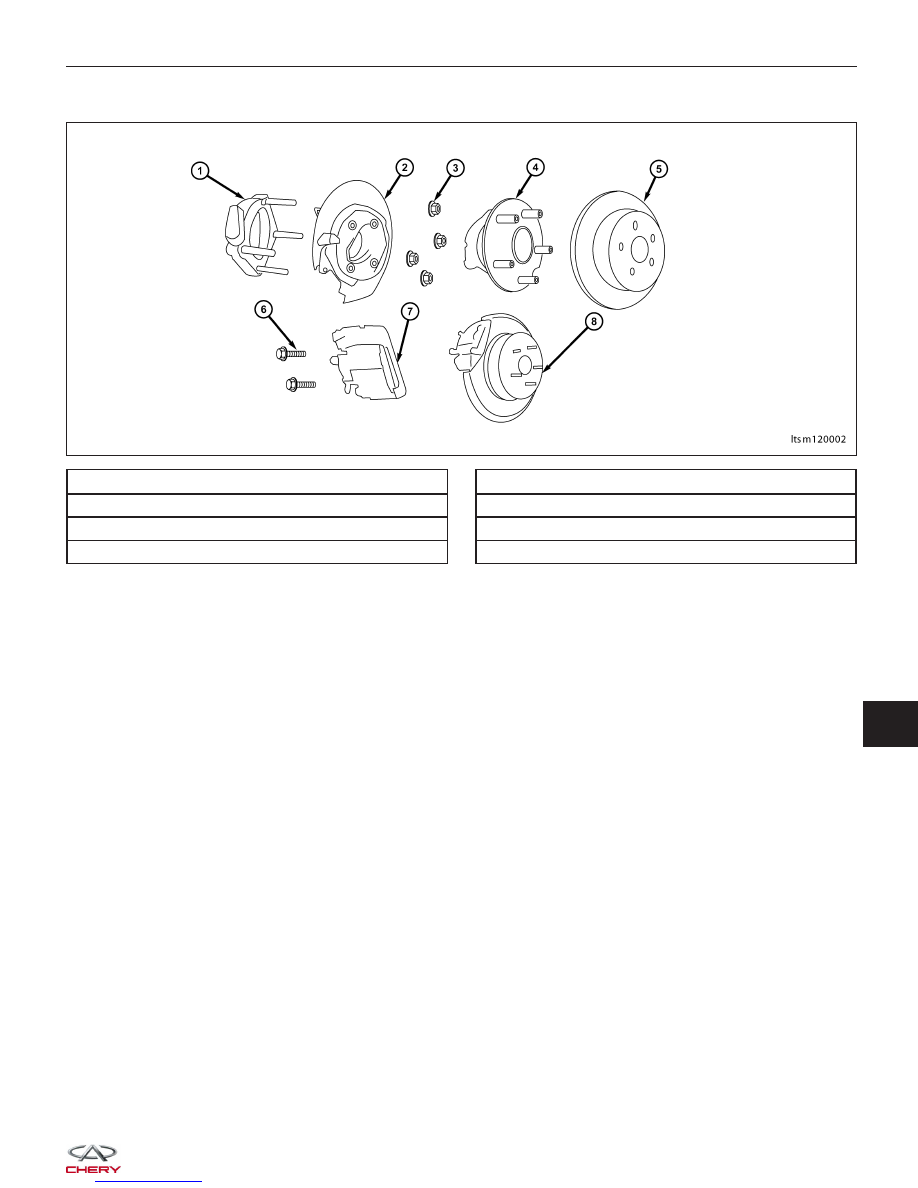

1 - Rear Hub Mounting Assembly

2 - Rear Brake Assembly

3 - Lock Nut

4 - Rear Wheel Hub Bearing Unit

5 - Rear Brake Rotor

6 - Caliper Bolts

7 - Brake Caliper Assembly

7 - Disc Brake Caliper and Rotor Assembly

GENERAL INFORMATION

LTSM120002

12



Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Dust Shield Bolts

6.5 - 8.5

Locating Screws (Brake Rotor)

6 - 12

Brake Flex Hose Fitting - Front Caliper

19

Brake Flex Hose Banjo Bolt - Rear Caliper

20

Brake Pedal/Booster Mounting Nuts

25

Brake Tube Nuts

10

Disc Brake Caliper Adapter Bracket (To Knuckle) - Front

63

Disc Brake Caliper Adapter Bracket (To Support) - Rear

63

Disc Brake Caliper Guide Pin Bolts - Front

31 - 38

Disc Brake Caliper Guide Pin Bolts - Rear

23

Disc Brake Caliper Bleeder Screw

9 - 11

Fluid Reservoir Mounting Screw

11

Master Cylinder Mounting Nuts

23

Parking Brake Lever Mounting Nuts

6 - 12

Rear Brake Backing Plate Bolts

20

Wheel Mounting Nuts

110

Rotor Specifications

BRAKE ROTOR

ROTOR

THICKNESS

MINIMUM ROTOR

THICKNESS

ROTOR DIAMETER

ROTOR RUNOUT

Front Rotor

25 mm

23 mm

265 mm

0.1 mm

Rear Rotor

9 mm

7 mm

303 mm

0.1 mm

Brake Pad/Lining Specifications

Front Brake

APPLICATION

SPECIFICATION (mm)

Brake Caliper Piston Diameter

57

Brake Rotor Diameter

265

Brake Rotor Thickness (New)

25

Min. Thickness Of Brake Rotor

23

Maximum Rotor Runout

0.1

Front Brake Pad Thickness (New)

17.8

Min. Thickness Of Front Brake Pad

7

GENERAL INFORMATION



Rear Brake

APPLICATION

SPECIFICATION (mm)

Brake Rotor Diameter

303

Brake Rotor Thickness (New)

9

Min. Thickness Of Brake Rotor

7

Rear Brake Pad Thickness (New)

15

Min. Thickness Of Rear Brake Pad

7

Thickness Of Parking Brake Lining

2.5

Min. Thickness Of Parking Brake Lining

1.5

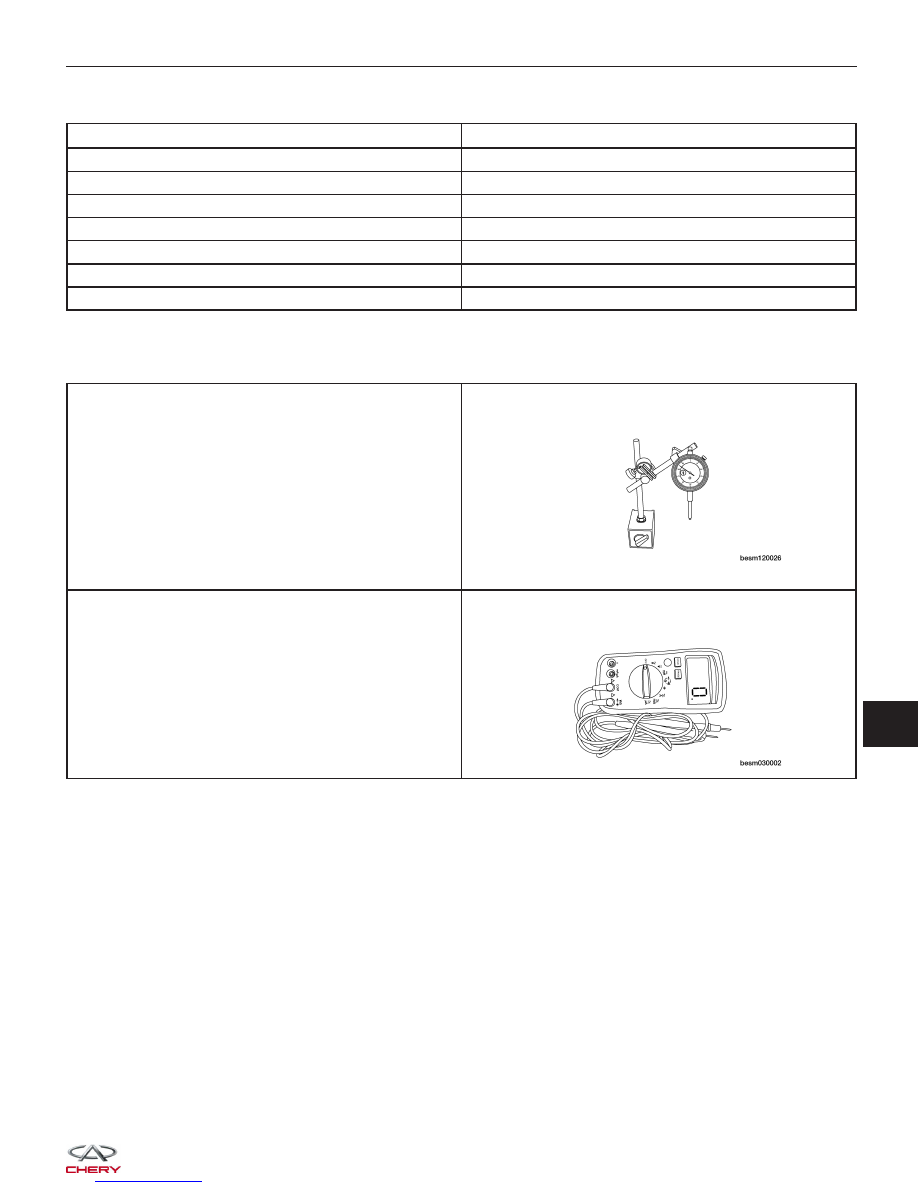

Special Tools

Dial Indicator

Digital Multimeter

Fluke 15B & 17B
