ON-VEHICLE SERVICE

Power Steering Pump - 1.6L & 1.8L & 2.0L

Removal & Installation

1. Siphon as much steering fluid as possible from the power steering fluid reservoir.

2. Raise and support the vehicle.

3. Remove the engine cover.

4. Remove the drive belt (See Accessory Drive Belt Removal & Installation in Section 02 Engine).

5. Remove the high pressure (1) and low pressure

lines (2) from the power steering pump (drain
steering fluid from lines).
(Tighten: High pressure line to power steering
pump 40 - 50 N·m)
(Tighten: Low pressure line to power steering pump
40 - 50 N·m)

6. Remove the three power steering pump mounting

bolts (1).
(Tighten: Power steering pump bolts to 20 - 30
N·m)

7. Remove the power steering pump.

8. Installation is in the reverse order of removal.

BESM110011

LTSM110045



Power Steering Pump - 2.4L

Removal & Installation

1. Siphon out as much power steering fluid as possible from the reservoir.

2. Raise and support the vehicle.

3. Remove the return hose clamp (1) from the steer-

ing liquid reservoir and insert the end of the hose
into a container.

4. Start the engine and turn the steering wheel from lock-to-lock until all power steering fluid has been drained from

the system.

5. Stop the engine.

6. Remove the engine lower shield.

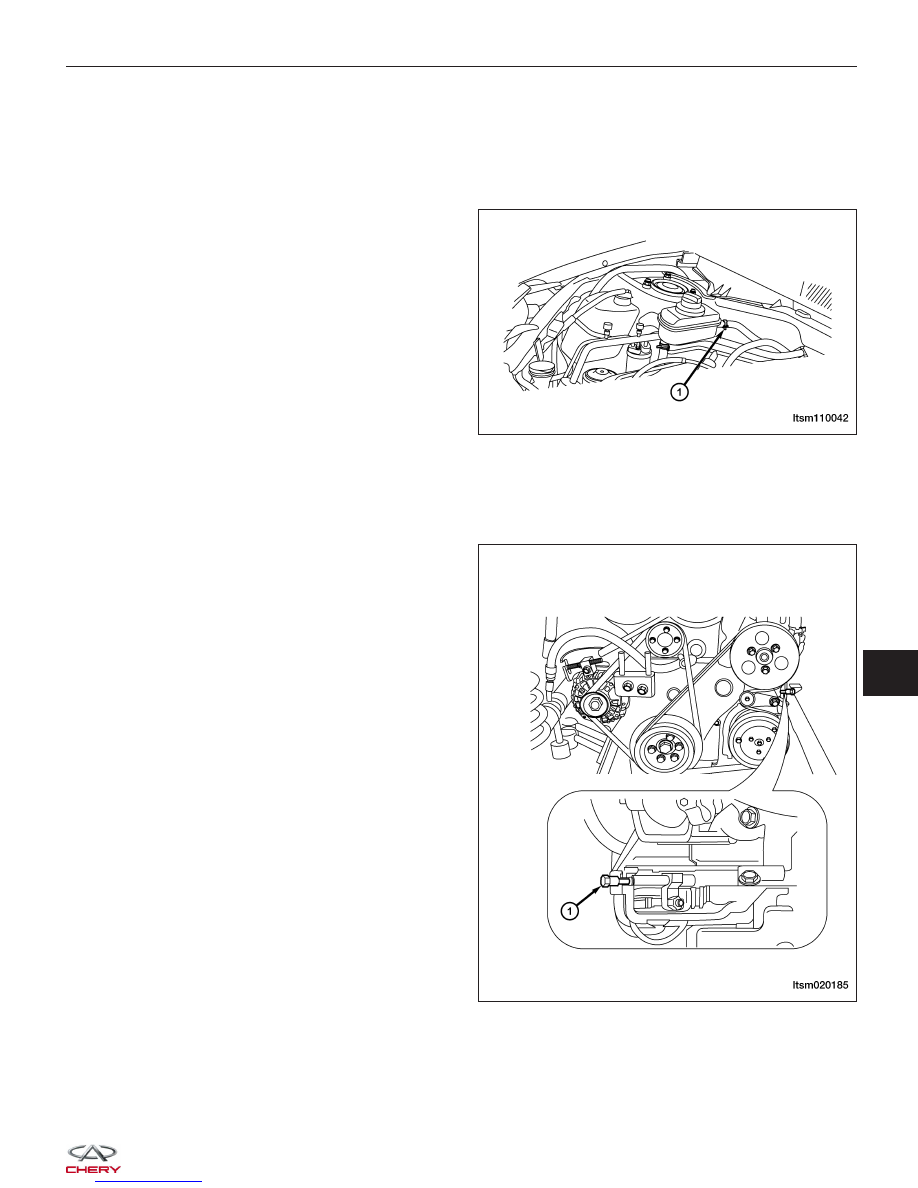

7. Loosen the power steering pump belt adjustment

bolt (1).

ON-VEHICLE SERVICE

LTSM110042

LTSM020185

11



8. Remove the power steering pump inlet hose clamp

(1), and then remove the pump inlet hose.

9. Remove the pump outlet pipe bolt (2).

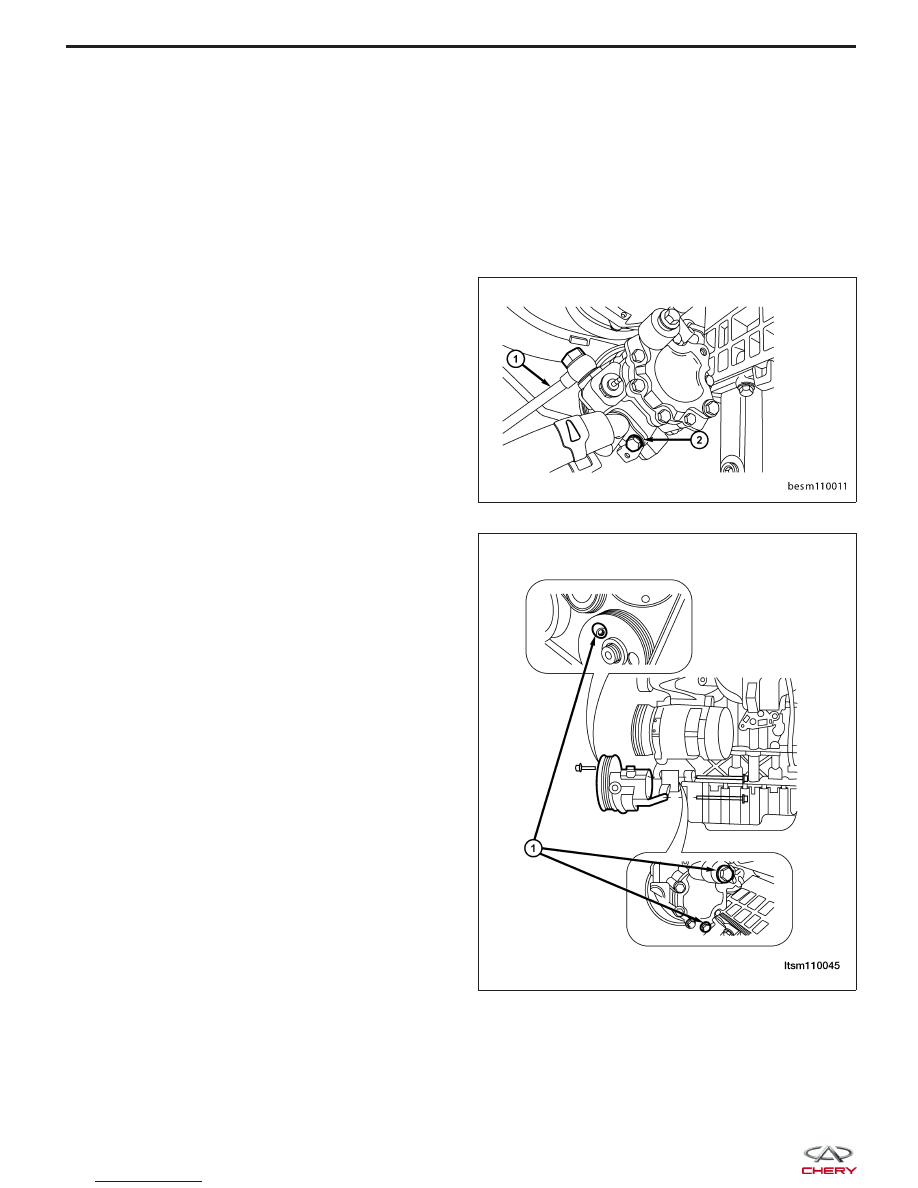

10. Rotate the steering pump pulley until the bolt (1)

access hole lines up with the bolt.

11. Remove the power steering pump retaining bolt.

(Tighten: Power steering pump bolt to 20 - 30 N·m)

12. Remove the two bolts (1) on the other side of the

power steering pump.
(Tighten: Power steering pump bolts to 20 - 30
N·m)

13. Remove the steering pump from the engine bracket.

14. Installation is in the reverse order of removal.

Installation Notes:
• Fill the power steering reservoir to the proper level.

• Check the system for leaks.

Power Steering Fluid Reservoir

Removal & Installation

1. Siphon as much steering fluid as possible from the power steering fluid reservoir.

ON-VEHICLE SERVICE

LTSM110032

LTSM110009

LTSM110010



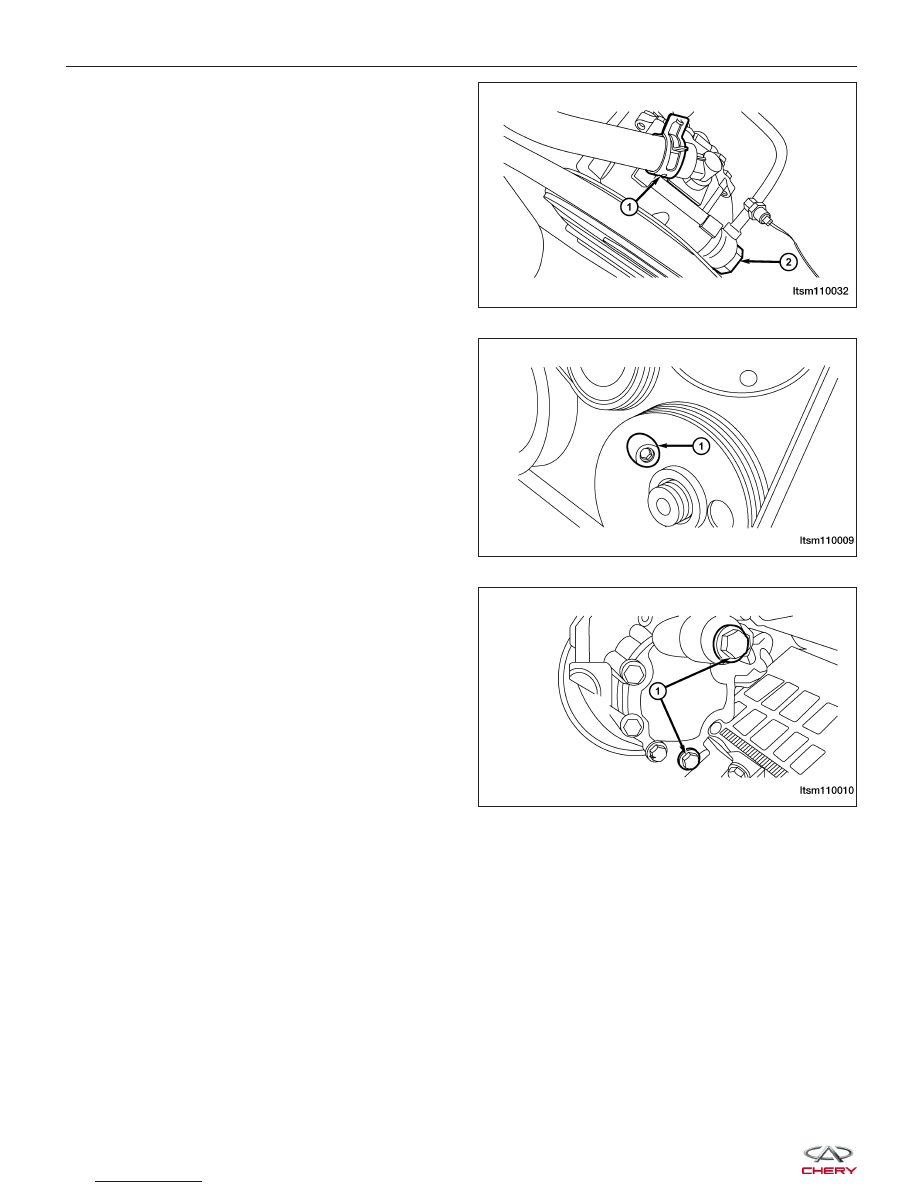

2. Remove the hose clamps (1) securing the return

hose and the supply hose to the steering fluid res-
ervoir fitting.

3. Slide the hose off the end of the reservoir fitting

and remove the steering fluid reservoir.

4. Installation is in the reverse order of removal.

Installation Notes:
• Fill the power steering reservoir to the proper level.

• Check the system for leaks.

Power Steering Pressure and Return Lines - 1.6L & 1.8L & 2.0L

Removal & Installation

1. Siphon as much steering fluid as possible from the power steering fluid reservoir.

2. Remove the engine cover.

3. Remove the hose clamps securing the return hose and the supply hose to the steering fluid reservoir fitting.

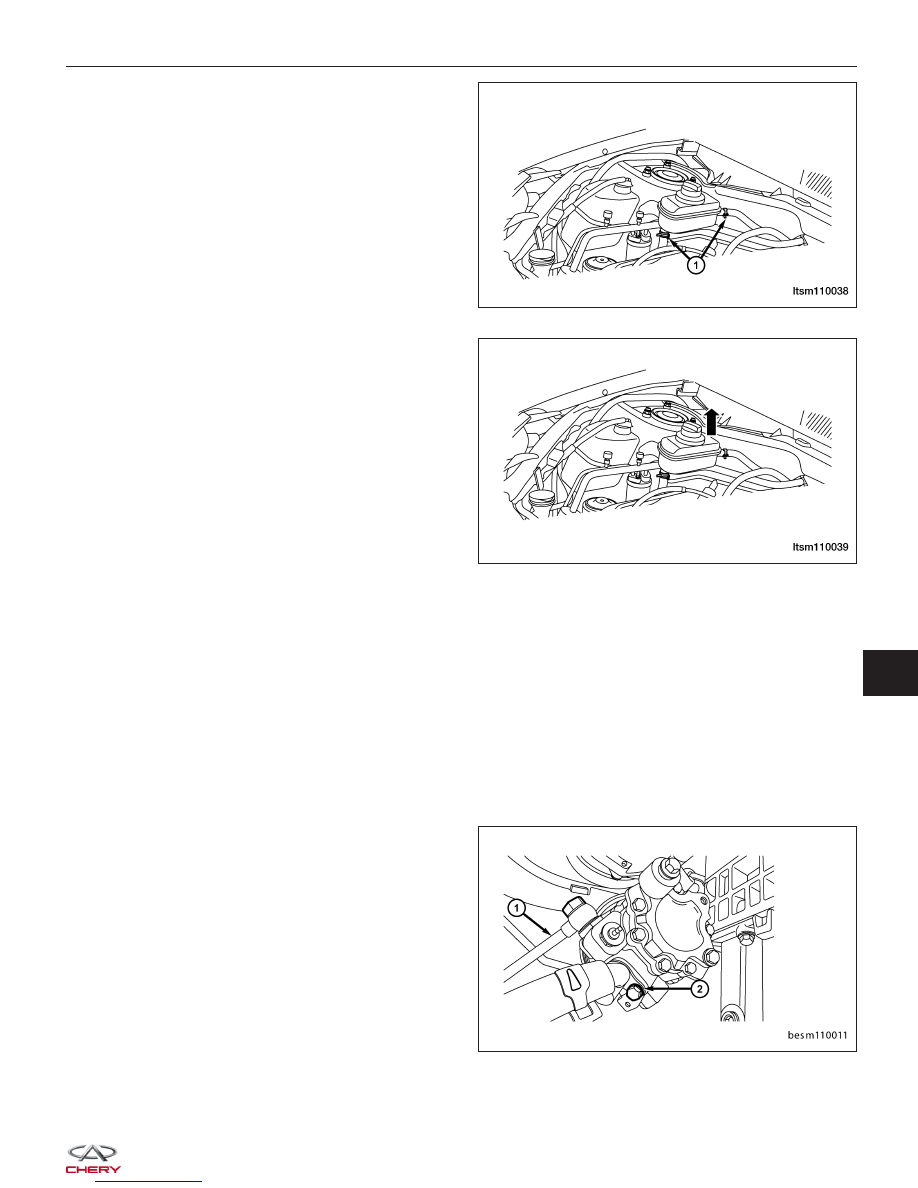

4. Remove the high pressure (1) and low pressure

lines (2) from the power steering pump (drain
steering fluid from lines).
(Tighten: High pressure line to power steering
pump 40 - 50 N·m)
(Tighten: Low pressure line to power steering pump
40 - 50 N·m)

ON-VEHICLE SERVICE

LTSM110038

LTSM110039

BESM110011
