Inspection

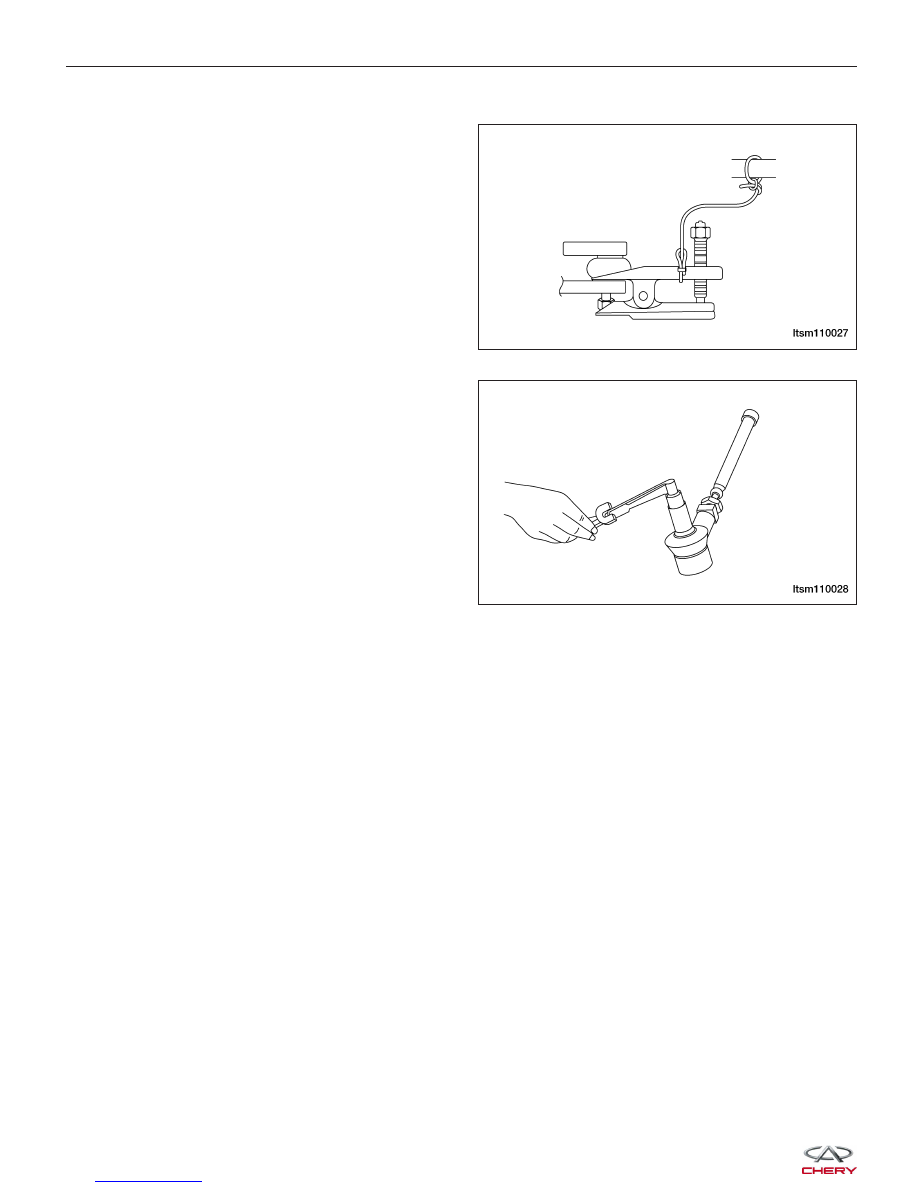

1. Use special tool CH-10002 to disconnect the steer-

ing tie rod from the knuckle.

2. When the starting torque exceeds the standard

value, replace the steering tie rod end.

• Standard value: 0.98 - 3.92 N·m

3. When the starting torque is less than the standard

value, inspect the ball joint for excessive play or
wear problem. If there is no problem found, the ball
joint can be used.

ON-VEHICLE SERVICE

LTSM110027

LTSM110028



POWER STEERING PUMP

GENERAL INFORMATION

11-32

Description

11-32

Operation

11-32

Specifications

11-32

DIAGNOSIS & TESTING

11-33

Steering System Noise Troubleshooting
Chart

11-33

Insufficient Assist / Poor Return To Center
Troubleshooting Chart

11-33

ON-VEHICLE SERVICE

11-34

Power Steering Pump - 1.6L & 1.8L &
2.0L

11-34

Removal & Installation

11-34

Power Steering Pump - 2.4L

11-35

Removal & Installation

11-35

Power Steering Fluid Reservoir

11-36

Removal & Installation

11-36

Power Steering Pressure and Return
Lines - 1.6L & 1.8L & 2.0L

11-37

Removal & Installation

11-37

Power Steering Pressure and Return
Lines - 2.4L

11-39

Removal & Installation

11-39

11



GENERAL INFORMATION

Description

The power steering pump is a constant flow rate and displacement vane type pump. The pump reservoir is detached
from the pump body. The pump is connected to the steering gear by the pressure and return lines.

Operation

The power steering pump is mounted to the engine and driven by the engine accessory drive belt. Power steering
fluid enters the pump from the reservoir. The power steering fluid is then trapped between the pump vanes and
moved to the high-pressure side of the pump creating a flow of steering fluid. The restriction of this flow by the
steering gear creates the pressure that provides the steering assist.

CAUTION:
• Operating the power steering with a low steering fluid level will damage the power steering sys-

tem.

• Holding the steering wheel in the full lock position for more than 3 seconds will damage the

power steering system.

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Power Steering Pressure Line To Steering Gear

27 - 33

Power Steering Return Line To Steering Gear

27 - 33

Power Steering Pressure Line To Power Steering Pump

40 - 50

Power Steering Pump Mounting Bolts

20 - 30

Pressure/Return Hose Routing Clamp Screws To Cross
Member

10 - 15

Fluid Specifications

DESCRIPTION

CAPACITY (L)

Power Steering Fluid (ATF III)

1.1



DIAGNOSIS & TESTING

Steering System Noise Troubleshooting Chart

CONDITION

POSSIBLE CAUSES

CORRECTION

Hiss Or Whistle Sound When
Turning Steering Wheel

· Steering intermediate shaft to dash
panel seal.
· Noisy valve in power steering gear.

· Check and repair seal at dash
panel.
· Replace steering gear.

Rattle Or Clunk

· Gear mounting bolts loose.
· Loose or damaged suspension
components.
· Loose or damaged steering
linkage.
· Internal gear noise.
· Pressure hose in contact with
other components.

· Tighten bolts to specification.
· Inspect and repair suspension.
· Inspect and repair steering linkage.
· Replace gear.
· Reposition hose.

Chirp Or Squeal

· Loose belt.
· Belt routing.

· Adjust or replace.
· Verify belt routing is correct.

Whine Or Growl

· Low fluid level.
· Pressure hose in contact with
other components.
· Internal pump noise.
· Air in the system.

· Fill to proper level.
· Reposition hose.
· Replace pump.
· Perform pump initial operation.

Sucking Air Sound

· Loose return line clamp.
· O-ring missing or damaged on
hose fitting.
· Low fluid level.
· Air leak between pump and
reservoir.

· Replace clamp.
· Replace O-ring.
· Fill to proper level.
· Repair if necessary.

Scrubbing Or Knocking

· Wrong tire size.
· Wrong gear.

· Verify tire size.
· Verify gear.

Insufficient Assist / Poor Return To Center Troubleshooting Chart

CONDITION

POSSIBLE CAUSES

CORRECTION

Hard Turning Or Momentary
Increase In Turning Effort

· Tire pressure.
· Low fluid level.
· Loose belt.
· Lack of lubrication.
· Low pump pressure or flow.
· Internal gear leak.
· Belt routing.

· Adjust tire pressure.
· Fill to proper level.
· Adjust or replace.
· Inspect and lubricate steering and
suspension components.
· Pressure and flow test and repair if
necessary.
· Pressure and flow test, and repair
if necessary.
· Verify belt routing is correct.

Steering Wheel Does Not Want To
Return To Center Position

· Tire pressure.
· Wheel alignment.
· Lack of lubrication.
· High friction in steering gear.
· Ball joints binding.

· Adjust tire pressure.
· Align front end.
· Inspect and lubricate steering and
suspension components.
· Test and adjust if necessary.
· Inspect and repair if necessary.
