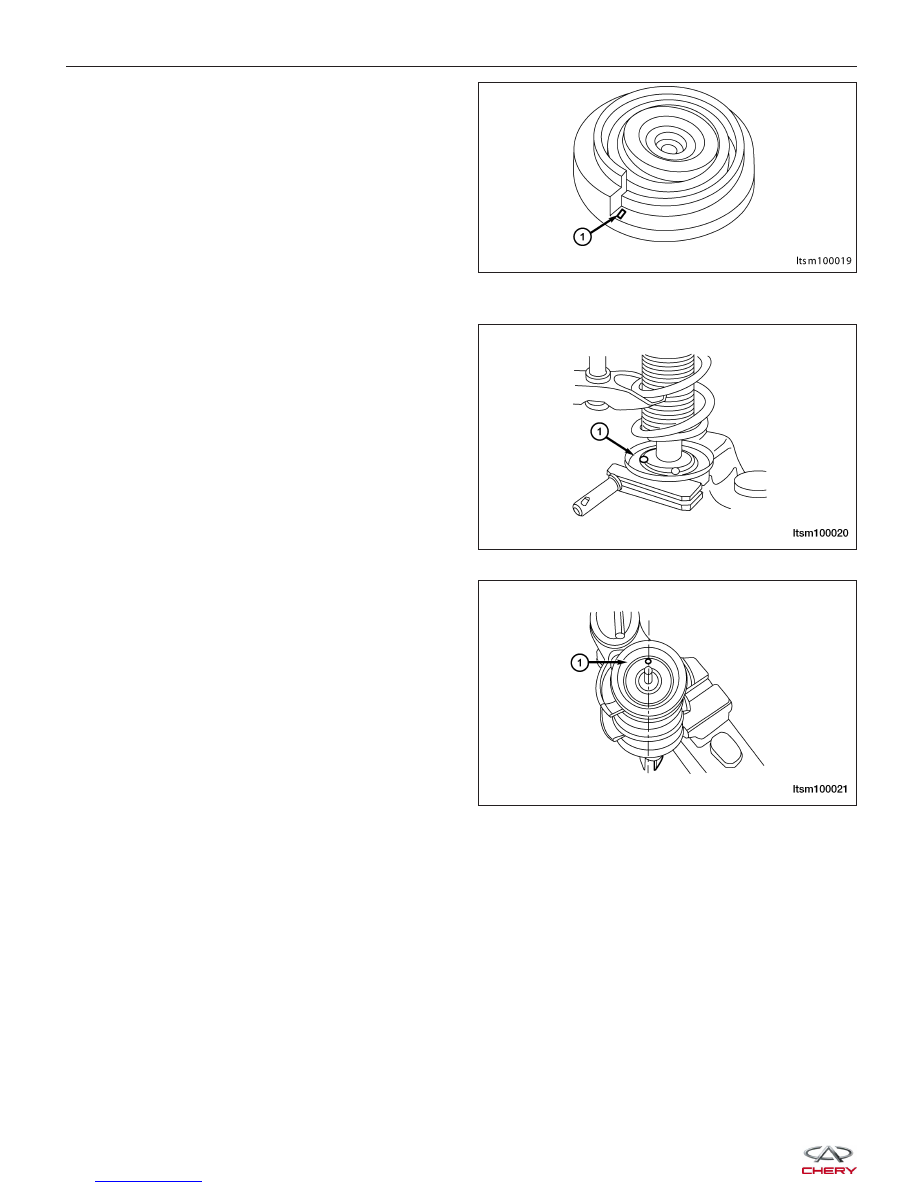

5. Ensure the cushion stopper mark (1) is in line with

the mark on the strut.

6. Install the cushion block and pull the piston rod to the bottom.

7. Align the coil spring on the bottom spring holder (1)

(the end of the spring should be indexed in the
spring pocket).

8. Install the upper spring holder with the index posi-

tion of 180° angle between the punched hole and
the spring strut mounting position (1).

9. Install the upper spacer and bearing.

10. Install the strut rod nut to the strut rod.

UNIT REPAIR

LTSM100019

LTSM100020

LTSM100021



REAR SUSPENSION

GENERAL INFORMATION

10-26

Description

10-26

Operation

10-27

Specifications

10-28

DIAGNOSIS & TESTING

10-29

Vehicle Inspection

10-29

Vibration At High Speed

10-29

ON-VEHICLE SERVICE

10-30

Rear Lower Control Arm

10-30

Removal & Installation

10-30

Rear Upper Control Arm

10-31

Removal & Installation

10-31

Rear Stabilizer Bar Link

10-32

Removal & Installation

10-32

Rear Shock Absorber

10-32

Description

10-32

Operation

10-32

Removal & Installation

10-32

Rear Shock Absorber Inspection

10-33

Rear Coil Spring

10-33

Description

10-33

Operation

10-34

Removal & Installation

10-34

Rear Trailing Arm Assembly

10-35

Removal & Installation

10-35

10



GENERAL INFORMATION

Description

The rear suspension consists of the following components:

LTSM100035



WARNING!

Only frame contact or wheel lift hoisting equipment can be used on this vehicle. It cannot be hoisted using
equipment designed to lift a vehicle by the rear axle. If this type of hoisting equipment is used, damage to rear
suspension components will occur.

CAUTION:
If a rear suspension component becomes bent, damaged or fails, no attempt should be made to
straighten or repair it. Always replace it with a new component.

Operation

The rear suspension utilizes an independent multi-link arm design. This suspension system allows the wheels to
react to road imperfections independent of each other. This independent action offers improved isolation from the
effects of jounce and rebound.

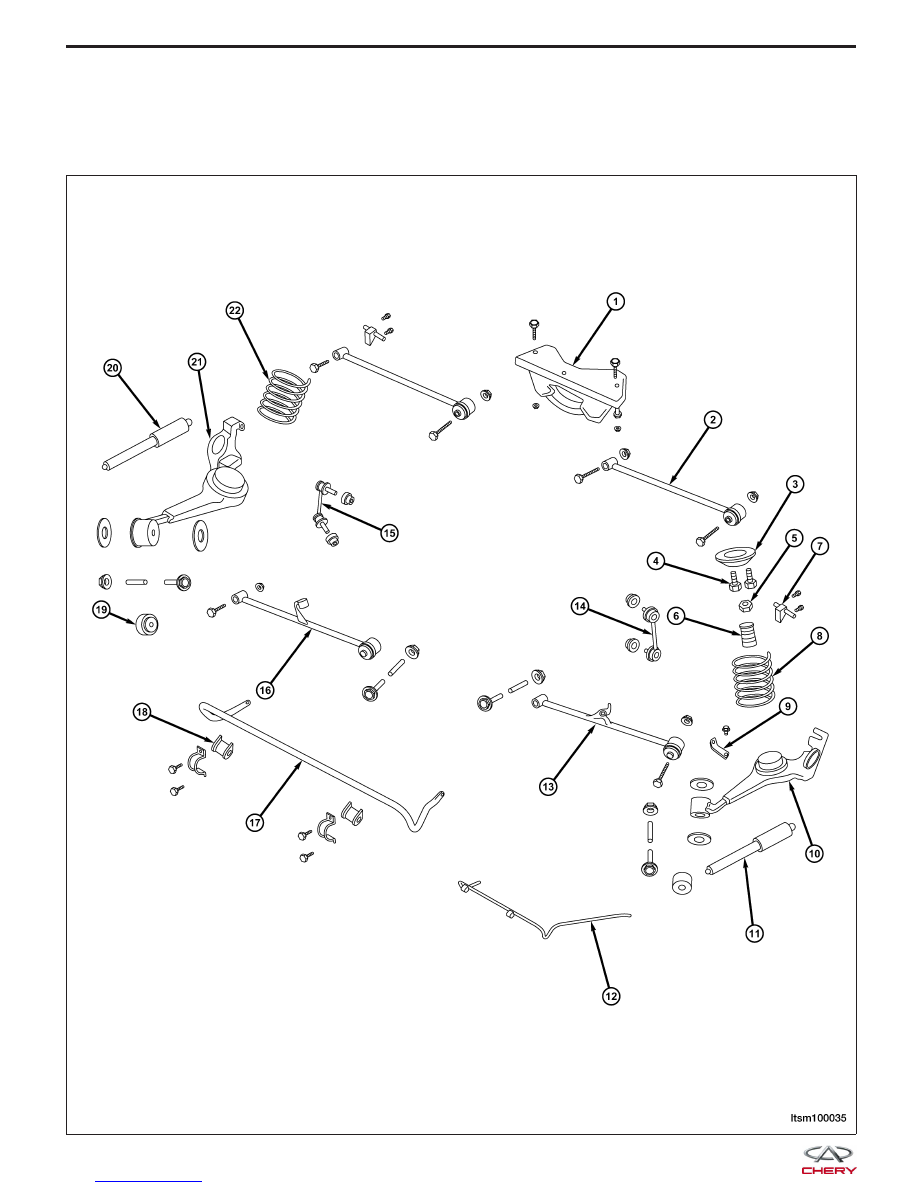

1 - Rear Sub-Frame Assembly

2 - Rear Suspension Upper Rocker Arm Assembly

3 - Rear Spring Pad

4 - Bolt

5 - Nut

6 - Washer

7 - Left Brake Line Bracket

8 - Rear Coil Spring

9 - Left Brake Line Support

10 - Left Rear Trailing Arm Assembly

11 - Left Rear Strut Assembly

12 - Rear Stabilizer Lever Assembly

13 - Rear Suspension Left Lower Rocker Arm Assembly

14 - Left Rear Stabilizer Bar Link

15 - Right Rear Stabilizer Bar Link

16 - Rear Suspension Right Lower Rocker Arm Assembly

17 - Rear Stabilizer Bar

18 - Rubber Support

19 - Rubber Bushing Assembly

20 - Right Rear Strut Assembly

21 - Right Rear Trailing Arm Assembly

22 - Rear Coil Spring
