GENERAL INFORMATION

Description

Transfer case is attached to the transaxle housing.

Operation

The transfer case transfers the torque output from the transaxle to the ITM controller.

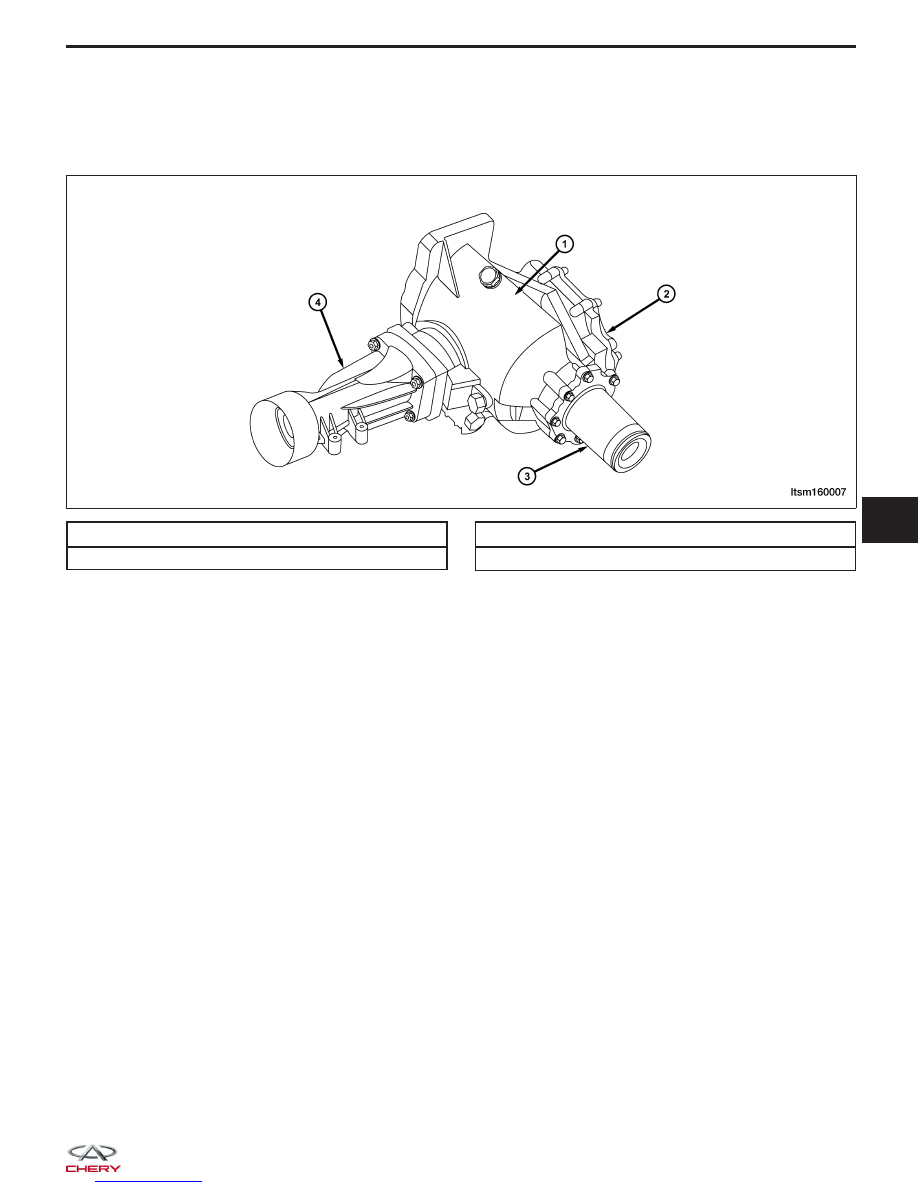

1 - Transaxle Housing

2 - Rear Transaxle Cover

3 - Axle Shaft Guide

4 - Front Different Housing

LTSM160007

08



ON-VEHICLE SERVICE

Transfer Case

Removal & Installation

1. Drain the gear fluid from the transfer case.

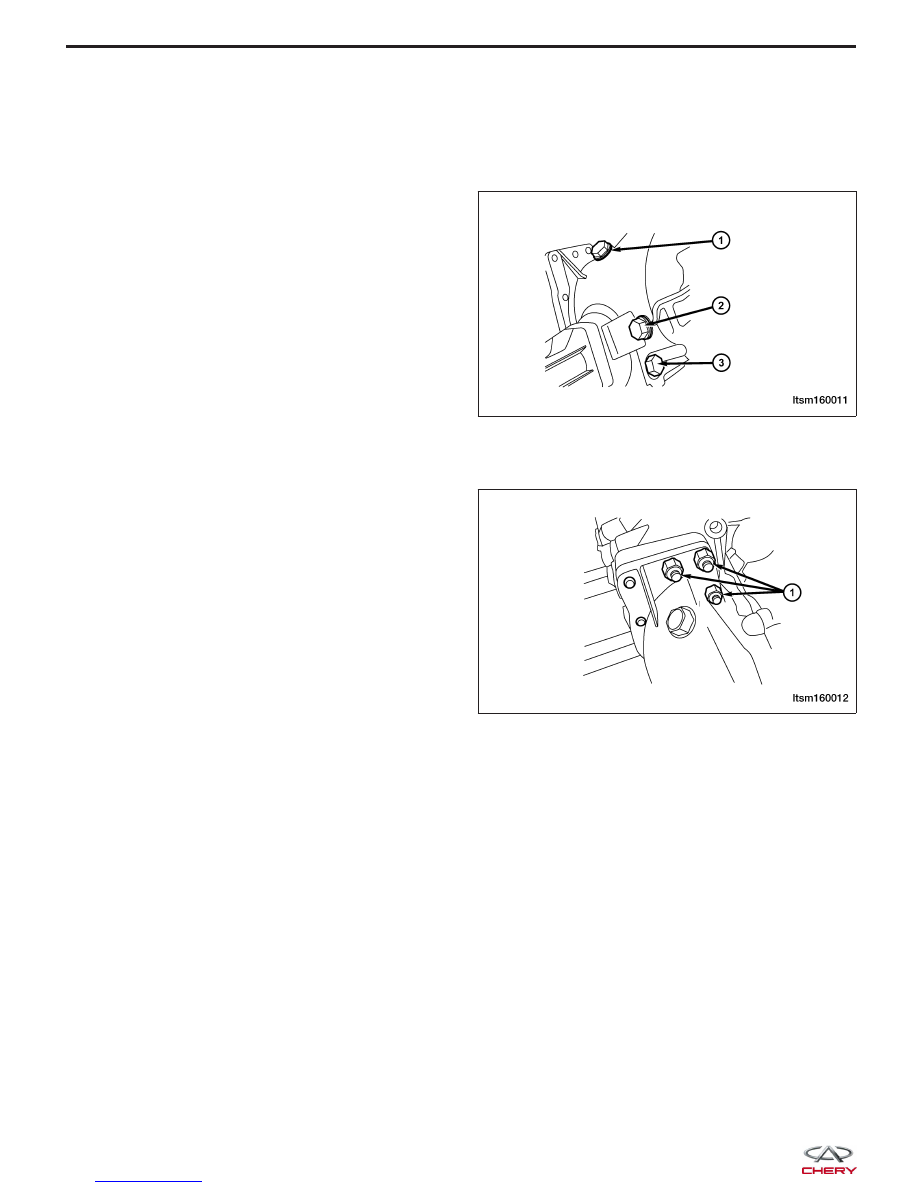

• Fluid-filling plug (1)

• Fluid-limiting plug (2)

• Fluid-drain plug (3)

2. Remove the front intermediate drive shaft assembly.

3. Remove the sub-frame assembly.

4. Remove the left and right front axle shaft mounting

bolts (1).

5. Remove the transaxle and transfer case assembly (See Transaxle Assembly Removal & Installation in Section

08 Transaxle).

6. Remove the transfer case from the transaxle (8 bolts).

(Tighten: Transaxle and transfer case bolts to 80 N·m)

7. Installation is in the reverse order of removal.

LTSM160011

LTSM160012



TRANSFER CASE UNIT REPAIR

Transfer Case

Disassembly

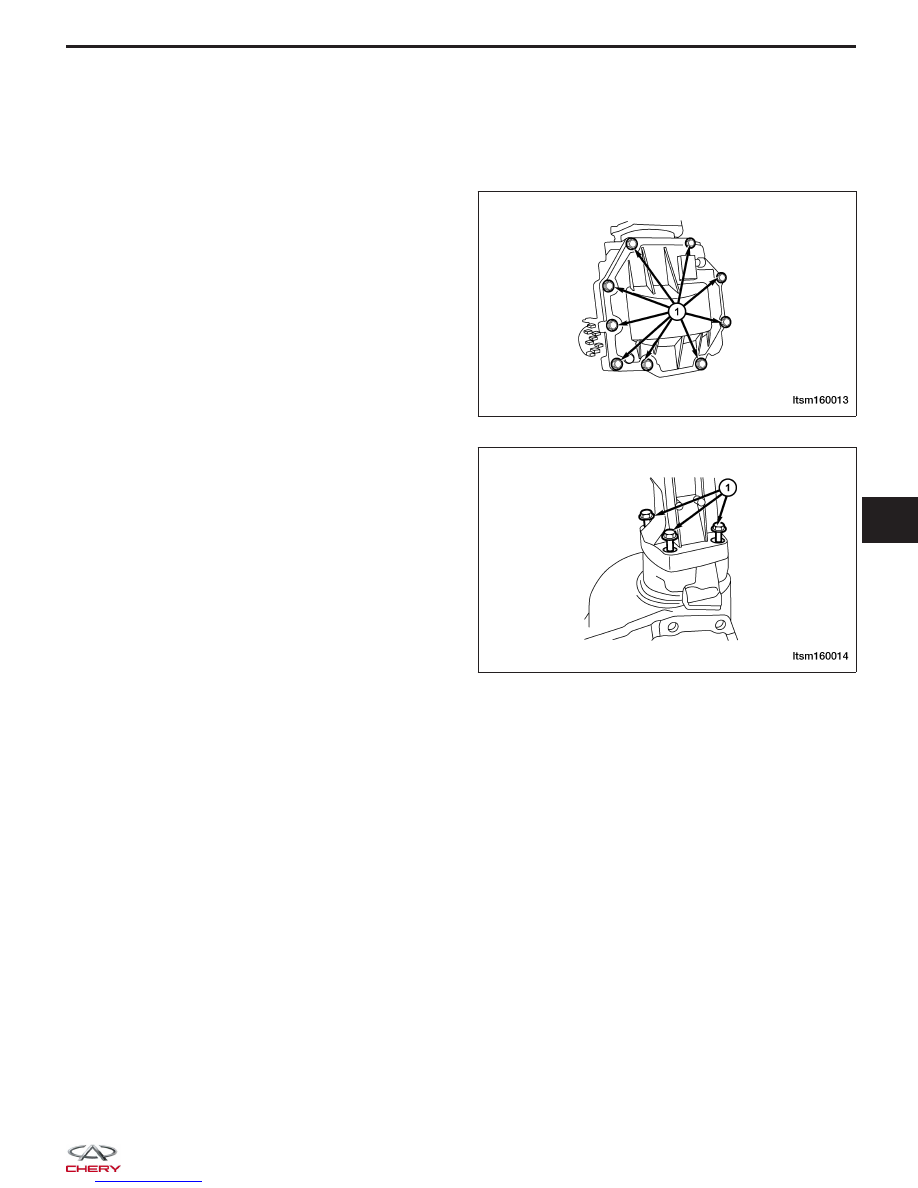

1. Remove the front housing. Loosen 9 bolts (1) of

the housing, then remove the housing.
(Tighten: Transfer case front housing bolts to
35 N·m)

2. Remove

the

small

rear

housing

components.

Loosen the 4 bolts (1) and remove the rear hous-
ing components.
(Tighten: Rear intermediate shaft and rear differen-
tial bolts to 65 ± 6 N·m)

LTSM160013

LTSM160014
