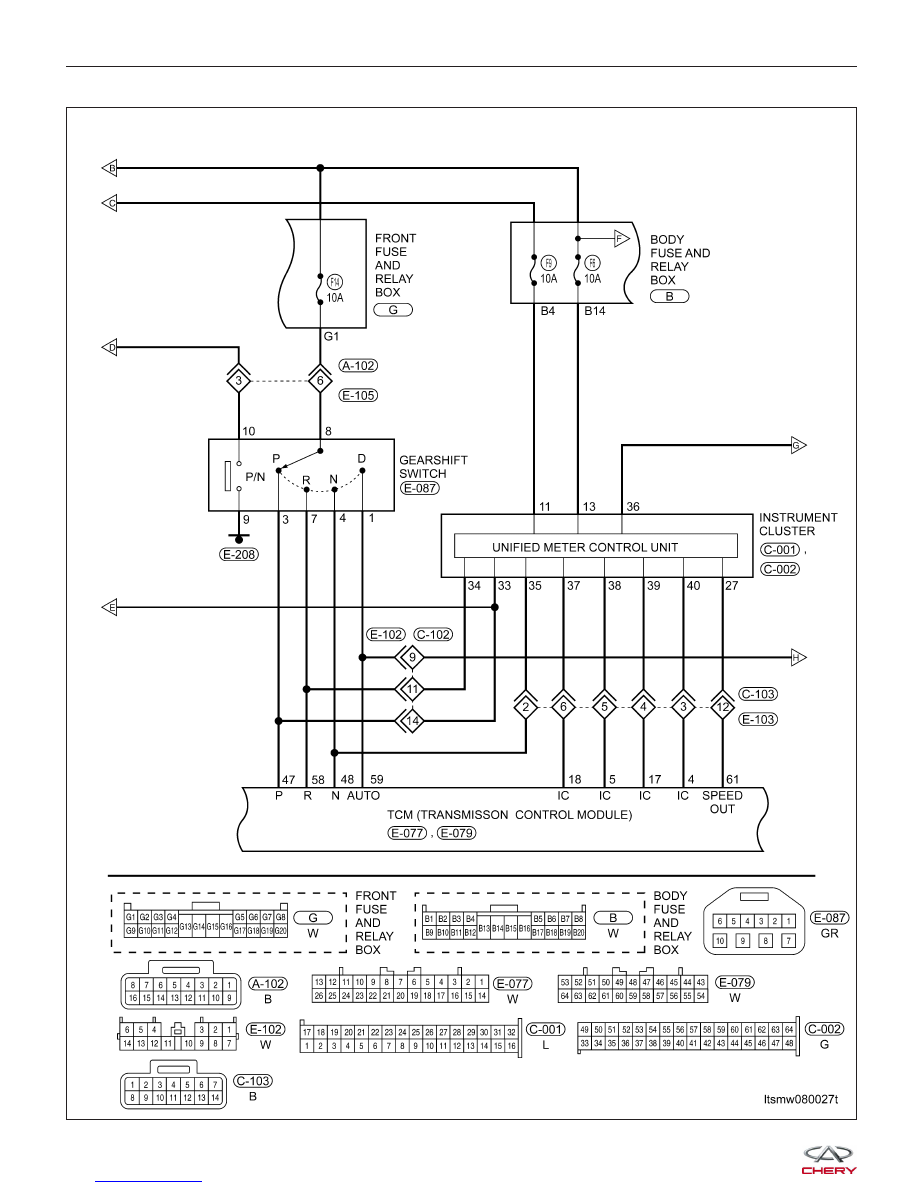

Automatic Transaxle (Page 3 of 5)

GENERAL INFORMATION

LTSMW080027T

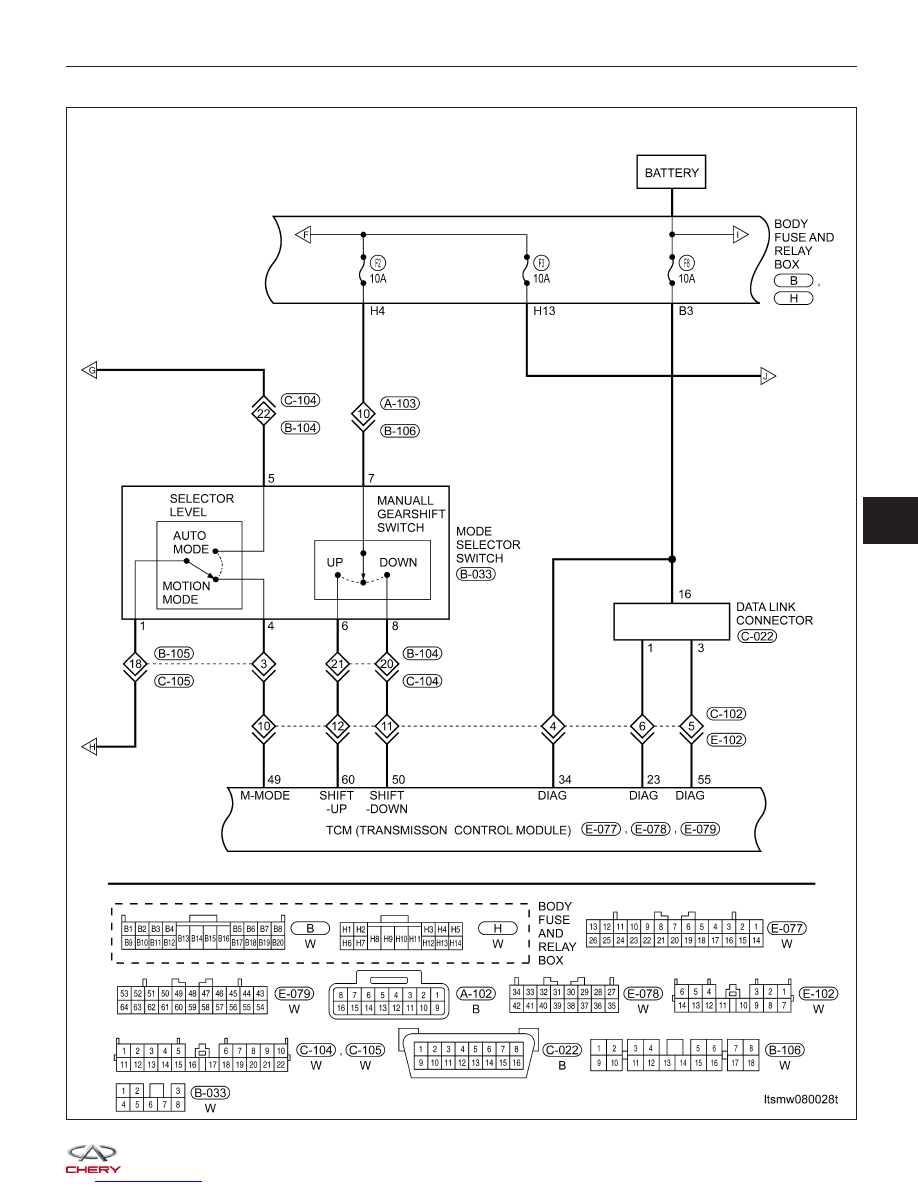

Automatic Transaxle (Page 4 of 5)

GENERAL INFORMATION

LTSMW080028T

08

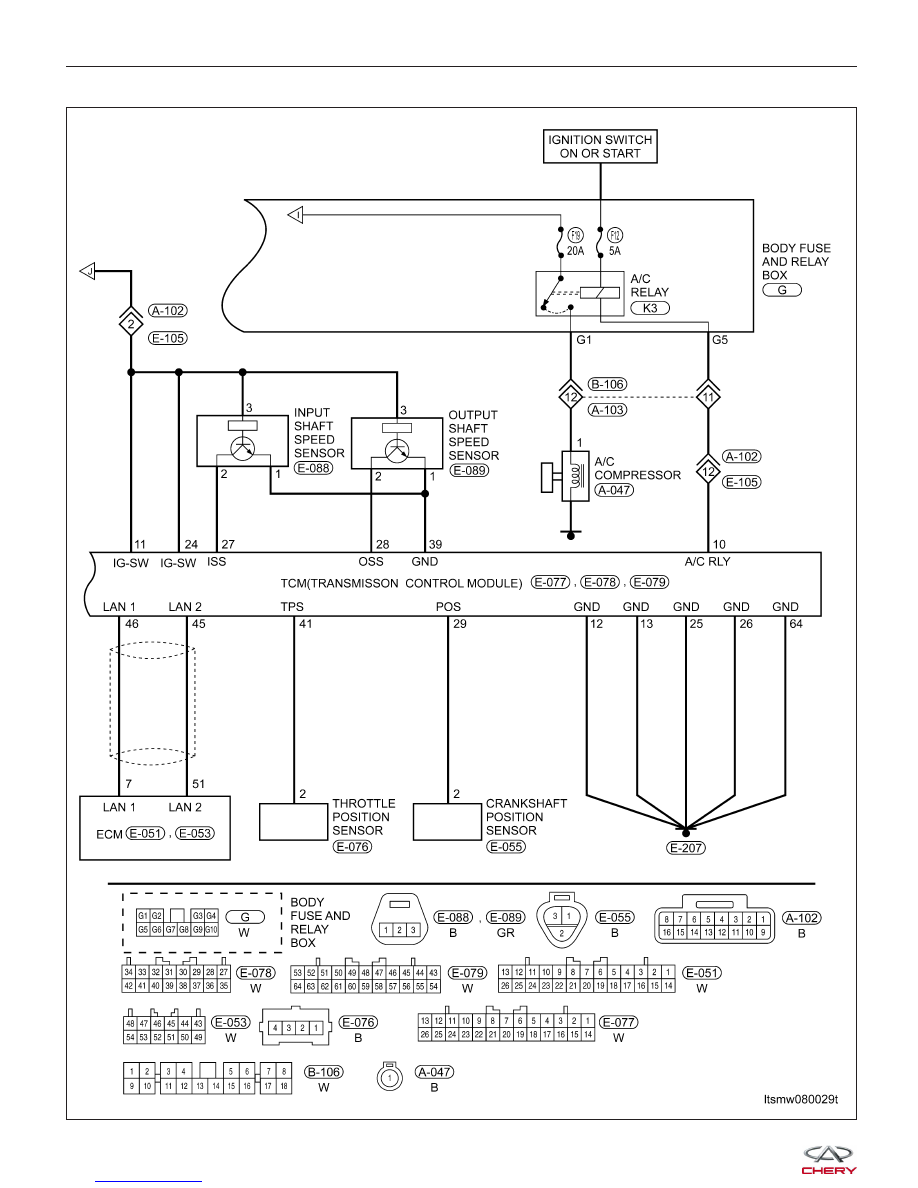

Automatic Transaxle (Page 5 of 5)

GENERAL INFORMATION

LTSMW080029T



Transaxle Control Module (TCM) Connector Pin-Out Table

TCM PIN-OUT TABLE

PIN

CIRCUIT IDENTIFICATION

PIN

CIRCUIT IDENTIFICATION

1

Low Speed Electromagnetic Valve

33

-

2

Relay Supply

34

Data Link Connector

3

Relay Supply

35

-

4

To Instrument Cluster

36

-

5

To Instrument Cluster

37

-

6

-

38

-

7

-

39

GND

8

-

40

TFT Sensor

9

-

41

TPS

10

A/C Relay Control

42

-

11

Ignition Supply

43

-

12

GND

44

-

13

GND

45

To ECM

14

Damper Clutch Control Electromagnetic

Valve

46

To ECM

15

Low/Reverse Gear Electromagnetic Valve

47

Manual Gearshift Proof Switch

⬙P⬙

16

Gear Electromagnetic Valve

48

Manual Gearshift Proof Switch

⬙N⬙

17

To Instrument Cluster

49

Shifter Selector-Motion Vehicle Mode

⬙AUTO⬙

18

To Instrument Cluster

50

Shifter Selector-Gearshift Switch

⬙UP⬙

19

-

51

Brake Switch

20

-

52

-

21

-

53

-

22

-

54

Overdrive Electromagnetic Valve

23

Data Link Connector

55

Data Link Connector

24

Ignition Supply

56

-

25

GND

57

-

26

GND

58

Manual Gearshift Proof Switch

⬙R⬙

27

Input Shaft Speed Sensor

59

Manual Gearshift Proof Switch

⬙D⬙

28

Output Shaft Speed Sensor

60

Shifter Selector-Gearshift Switch

⬙DOWN⬙

29

Crankshaft Position Sensor

61

To Instrument Cluster

30

-

62

-

31

-

63

Main Auto TM Relay Control

32

-

64

GND
