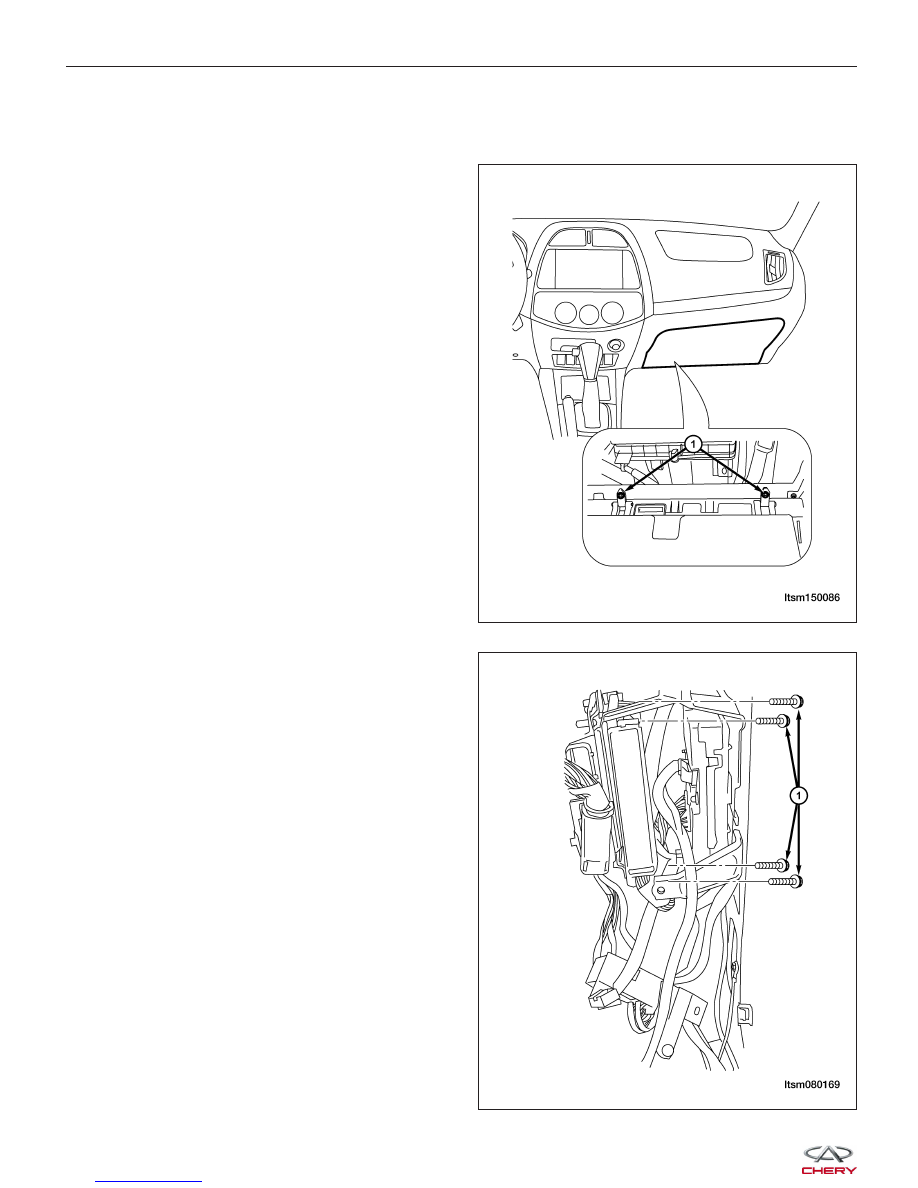

Transaxle Control Module (TCM)

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the glove box retaining bolts (1).

3. Disconnect the TCM electrical connectors.

4. Remove the four bolts (1) that mount the TCM to

the instrument panel bracket.

5. Remove the TCM.

6. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM150086

LTSM080169



F4A4 AUTOMATIC TRANSAXLE

GENERAL INFORMATION

08-144

Description

08-144

Operation

08-145

Specifications

08-147

Special Tools

08-148

Electrical Schematics

08-152

Transaxle Control Module (TCM)
Connector Pin-Out Table

08-157

DIAGNOSIS & TESTING

08-158

Diagnostic Help

08-158

Diagnostic Tools

08-158

Diagnostic Trouble Code (DTC) List

08-159

F4A4 Automatic Transaxle DTC List

08-159

Diagnostic Trouble Code (DTC) Tests

08-160

15 - TFT Sensor Open Circuit

08-160

22 - Input Speed Sensor

08-163

23 - Output Speed Sensor Fault

08-168

26 - Brake Pedal Position Switch Circuit
Malfunction

08-174

31 - Reverse/Low Solenoid Malfunction

08-177

32 - Low Speed Solenoid Malfunction

08-182

33 - 2nd Gear Solenoid Open Circuit

08-188

34 - Overdrive Solenoid Circuit
Malfunction

08-194

36 - Damper Clutch System Control
Solenoid Malfunction

08-200

41 - First Gear, Ratio Out Of Limits

08-206

42 - Second Gear, Ratio Out Of Limits

08-212

43 - Third Gear, Ratio Out Of Limits

08-218

44 - Fourth Gear, Ratio Out Of Limits

08-224

46 - Reverse Gear, Ratio Out Of Limits

08-230

54 - Electrical Relay Open Circuit

08-236

ON-VEHICLE SERVICE

08-240

F4A4 Automatic Transaxle Assembly

08-240

Removal & Installation

08-240

Automatic Shifter Selector

08-243

Removal & Installation

08-243

08



GENERAL INFORMATION

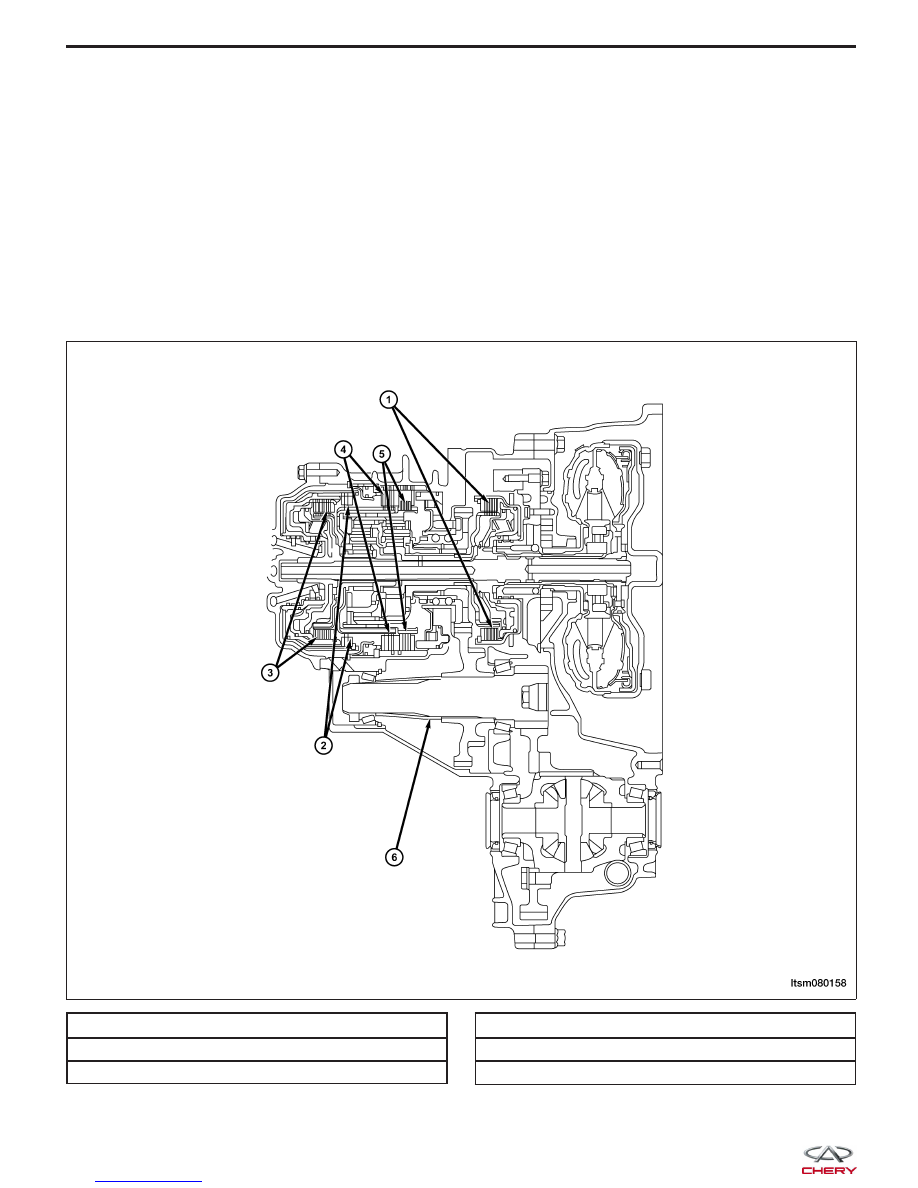

Description

The transaxle gear train is comprised of two rows of planetary gear set, one one-way clutch and five actuators (three
composite disc clutches and two composite disc brakes.

It is controlled with adaptive electronic controls and monitors. The hydraulic system of the transaxle consists of the
transaxle fluid, fluid passages, hydraulic valves, fluid pump, and various line pressure control components.

The Transaxle Control Module (TCM) is the heart of the electronic control system and relies on information from
various direct and indirect inputs (sensors, switches, etc.) to determine driver demand and vehicle operating condi-
tions. With this information, the ECM/TCM can calculate and perform timely and quality shifts through various output
or control devices.

The TCM also performs certain self-diagnostic functions and provides comprehensive information (sensor data,
DTCs, etc.) which is helpful in proper diagnosis and repair. This information can be viewed with the X-431 scan tool.

1 - Low Speed Clutch

2 - Reverse Gear Clutch

3 - Overdrive Clutch

4 - Gear 2 Brake

5 - Low/Reverse Gear Brake

6 - Output Shaft/Transfer Case Driven Gear

LTSM080158

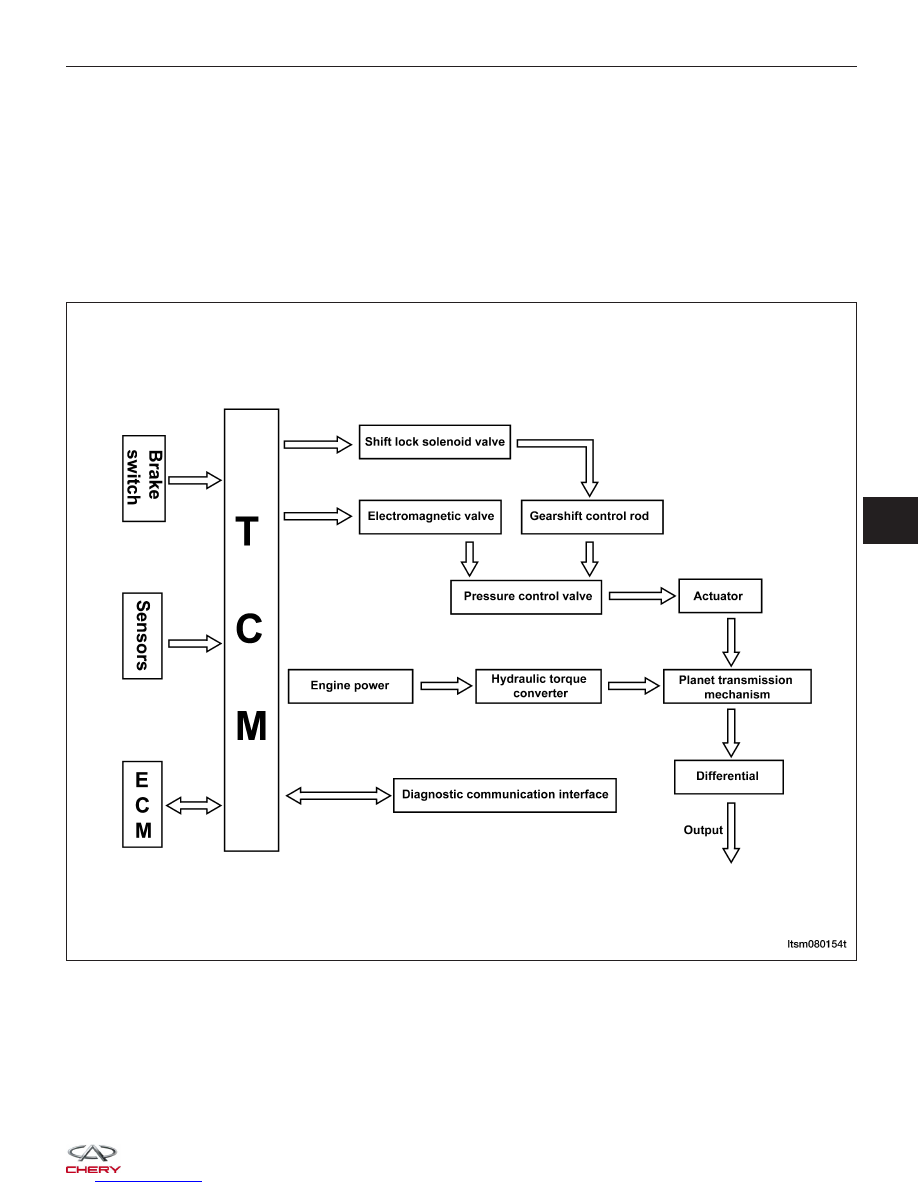

Operation

The transaxle control is divided into the electronic and hydraulic transaxle control functions. While the electronic
transaxle control is responsible for gear selection and for matching the pressures to the torque to be transmitted, the
transaxle’s power supply control occurs via hydraulic elements in the electro-hydraulic control module. The fluid sup-
ply to the hydraulic elements, such as the torque converter, the shift elements and the hydraulic transaxle control, is
provided by way of a fluid pump connected to the torque converter.

The Transaxle Control Module (TCM) allows for the precise adaptation of pressures to the corresponding operating
conditions and to the engine output during the gearshift phase, resulting in a noticeable improvement in shift quality.
The engine speed limit can be reached in the individual gears at full throttle and kickdown. The shift range can be
changed in the forward gears while driving, but the TCM employs a downshift safeguard to prevent engine over
speed. The system offers the additional advantage of flexible adaptation to different vehicle and engine variants.

GENERAL INFORMATION

LTSM080154T
