5.

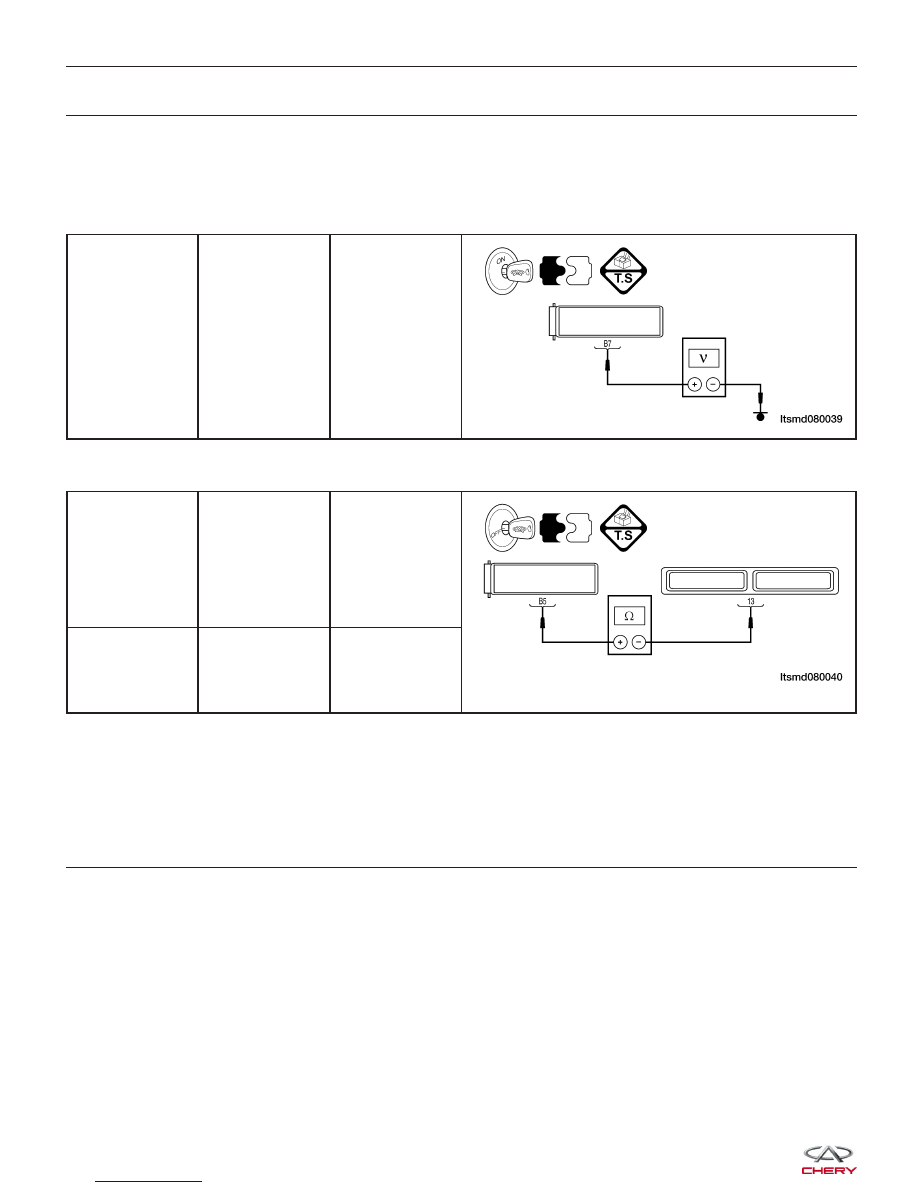

CHECK SHIFT SOLENOID VALVE 5 (SSV5) CONTROL CIRCUIT

• Turn the ignition switch off.

• Disconnect TCM connector.

• Disconnect A/T assembly connector.

• Turn the ignition switch on.

• Check harness for short to power supply.

A/T assembly

connector

E-037 terminal

B5

Ground

Voltage should

not exist

• Check the harness for an open or short to ground.

A/T ASSEMBLY

CONNECTOR

E-037

TERMINAL

TCM

CONNECTOR

E-036

TERMINAL

CONTINUITY

B5

13

Yes

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the open circuit or short to power supply or short to ground in harness or connectors.

6.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0773 still present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

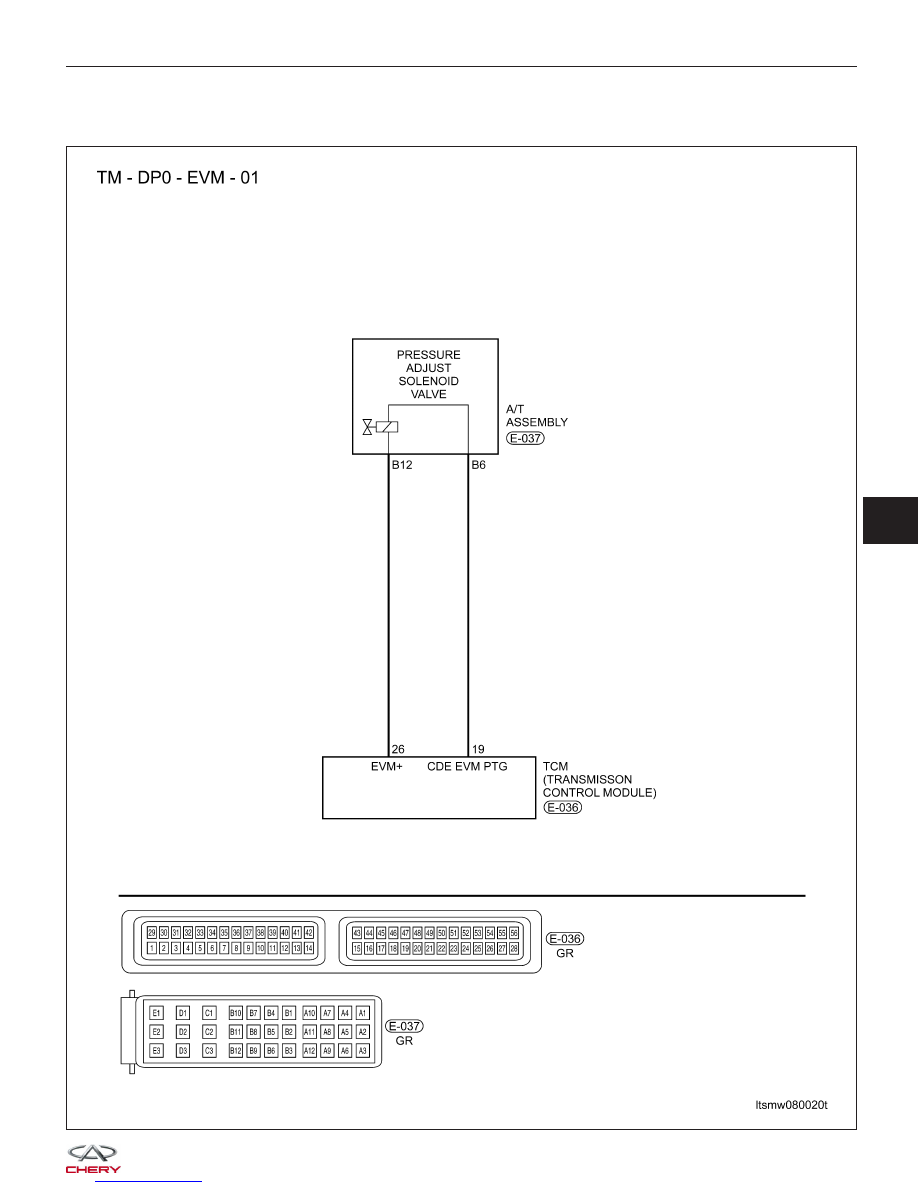

P0775 - EVM (Modulation Solenoid Valve) Open Circuit Or Short To Ground
P0775 - EVM (Modulation Solenoid Valve) Shorted To Voltage

DIAGNOSIS & TESTING

LTSMW080020T

08



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC

DEFINITION

DTC

DETECTION

CONDITION

DTC SET CONDITION

POSSIBLE

CAUSES

P0775

Modulation

solenoid valve

(EVM) short to

power supply

Vehicle is driving

The EVM is modulated by
controlling the duty cycle of the
Solenoid. The DTC is set after the
TCM detects that the duty cycle of
the control current is out of the
acceptable range for specified
seconds.

• Modulation
solenoid valve
(EVM)

• Harness or
connectors (The
sensor circuit is
open or shorted)

• Transaxle
Control Module
(TCM)

P0775

Modulation

solenoid valve

(EVM) open

circuit or short to

ground

Vehicle is driving

The EVM is modulated by
controlling the duty cycle of the
Solenoid. The DTC is set after the
TCM detects that the duty cycle of
the control current is out of the
acceptable range for specified
seconds.

• Modulation
solenoid valve
(EVM)

• Harness or
connectors (The
sensor circuit is
open or shorted)

• Transaxle
Control Module
(TCM)

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the TCM.

• Start engine and warm it to normal operating temperature.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 08 Transaxle & Transfer Case for more information).

• If using the appropriate diagnostic test tool, you can diagnose the TCM harness while the TCM is still con-

nected.

• Using the appropriate diagnostic test tool in this way will help prevent electrical connector terminal damage.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING



Diagnostic Procedure

1.

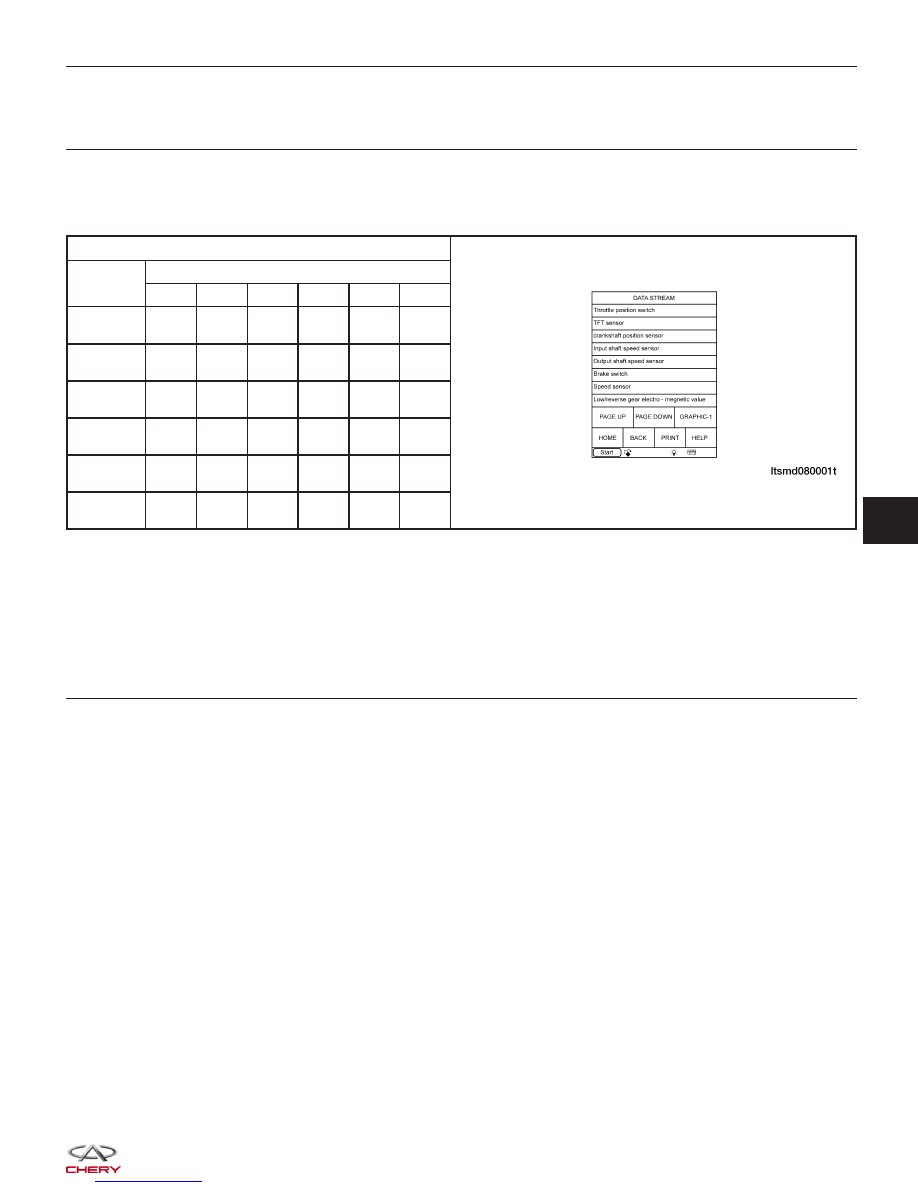

CHECK A/T SOLENOID SIGNAL

• With the scan tool, select view DTC and data stream for A/T.

• Start the engine.

• Monitor the value of the gear position as indicated in the following table while driving:

SEQUENCE SOLENOID (EVS) CONDITION

LEVER

POSITION

EVS

EVS1

EVS2

EVS3

EVS4

EVS5

EVS6

R

Not

active

Not

active

Not

active

Not

active

Not

active

Not

active

N/P

Not

active

Not

active

Active

Not

active

Not

active

Not

active

1

Not

active

Not

active

Active

Active

Not

active

Not

active

2

Not

active

Active

Not

active

Active

Not

active

Not

active

3

Not

active

Not

active

Not

active

Not

active

Not

active

Not

active

4

Active

Active

Not

active

Not

active

Not

active

Not

active

Is the check result normal and DTC not present?

Yes

>>

The condition that caused this DTC is intermittent (See Diagnostic Help in Section 08 Transaxle &

Transfer Case).

No

>>

Go to the next step.

2.

ACTUATE TEST

• With X-431, perform the solenoid actuate test.

• The solenoid should be heard.

Is the check result normal?

Yes

>>

Go to step 7.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

08
