3.

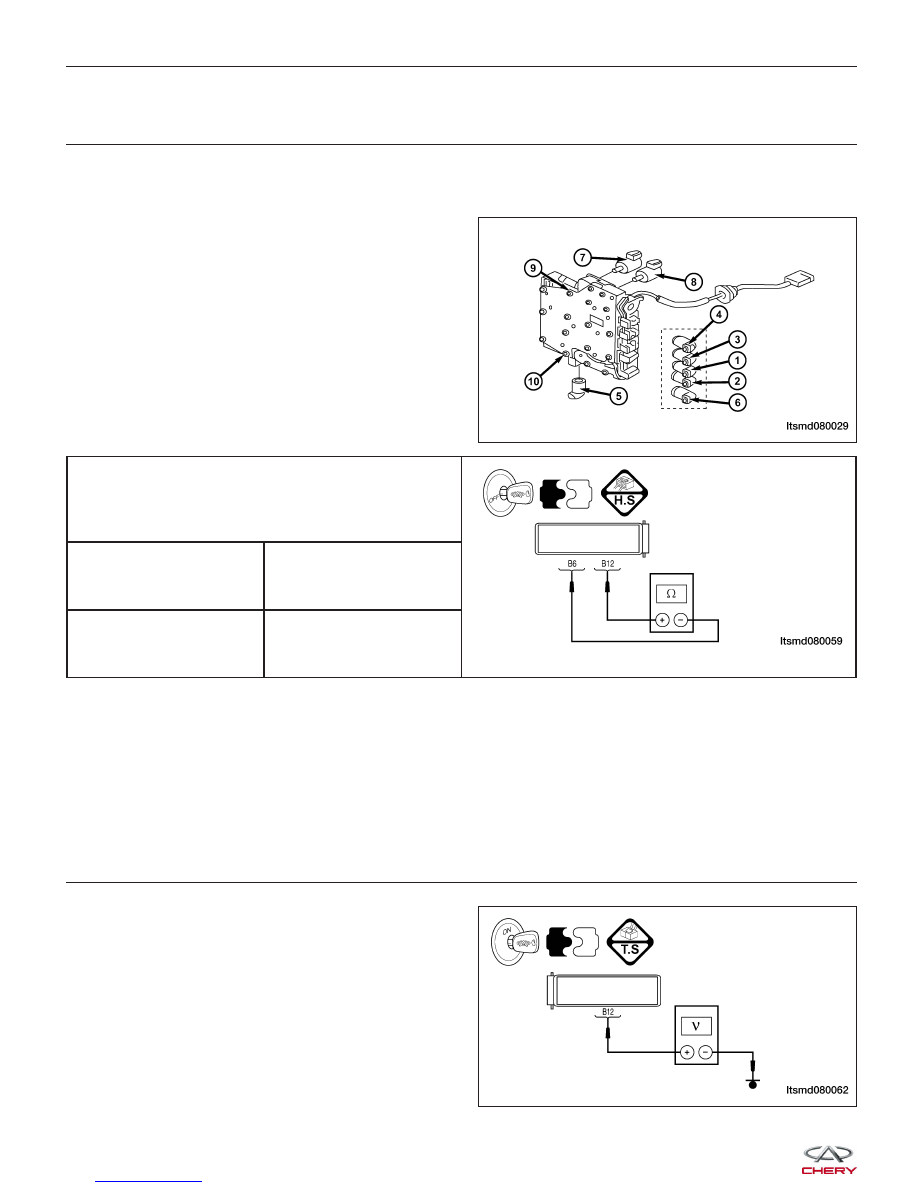

CHECK EVM SOLENOID VALVE RESISTANCE

• Turn ignition switch off.

• Disconnect pressure adjust solenoid valve (7) connector.

• Check EVM solenoid valve resistance as shown in the following table:

EVM SOLENOID (7) RESISTANCE BASED ON

TRANSAXLE TEMPERATURE

TEMPERATURE

RESISTANCE

23°C

36 - 44

⍀

Is the check result normal?

Yes

>>

Replace the valve with a known good one.
With X-431, perform the solenoid actuate test.
− If the solenoid can be heard, Go to step 7.
− If the solenoid can’t be heard, Go to the next step.

No

>>

Replace the damaged solenoid valve.

4.

CHECK EVM SOLENOID VALVE POWER SUPPLY

• Turn ignition switch on.

• Check power supply between EVM control solenoid

valve E-037 terminal B12 and ground in the A/T
assembly connector E-037.

• 12 V should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the open circuit or short

to ground in harness or connectors.

DIAGNOSIS & TESTING

LTSMD080029

LTSMD080062



5.

CHECK EVM SOLENOID VALVE CONTROL CIRCUIT

• Turn ignition switch off.

• Disconnect TCM connector.

• Turn ignition switch on.

• Check if voltage is present between E-037, terminal B8 and ground.

• Check the harness for short to power supply circuits.

Is the check results normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the open circuit or short to ground or short to power supply in harness or connec-

tors.

6.

CHECK EVM SIGNAL

• Connect TCM and EVM connector.

• With the engine running, move the shifter to ⬙N⬙ position, check the voltage of the EVM valve between the

TCM pin 26 and pin 19.

Is the voltage approximately 2.5 V with the engine running and the transaxle in the

ⴖNⴖ position?

Yes

>>

Go to the next step.

No

>>

Go to step 8.

7.

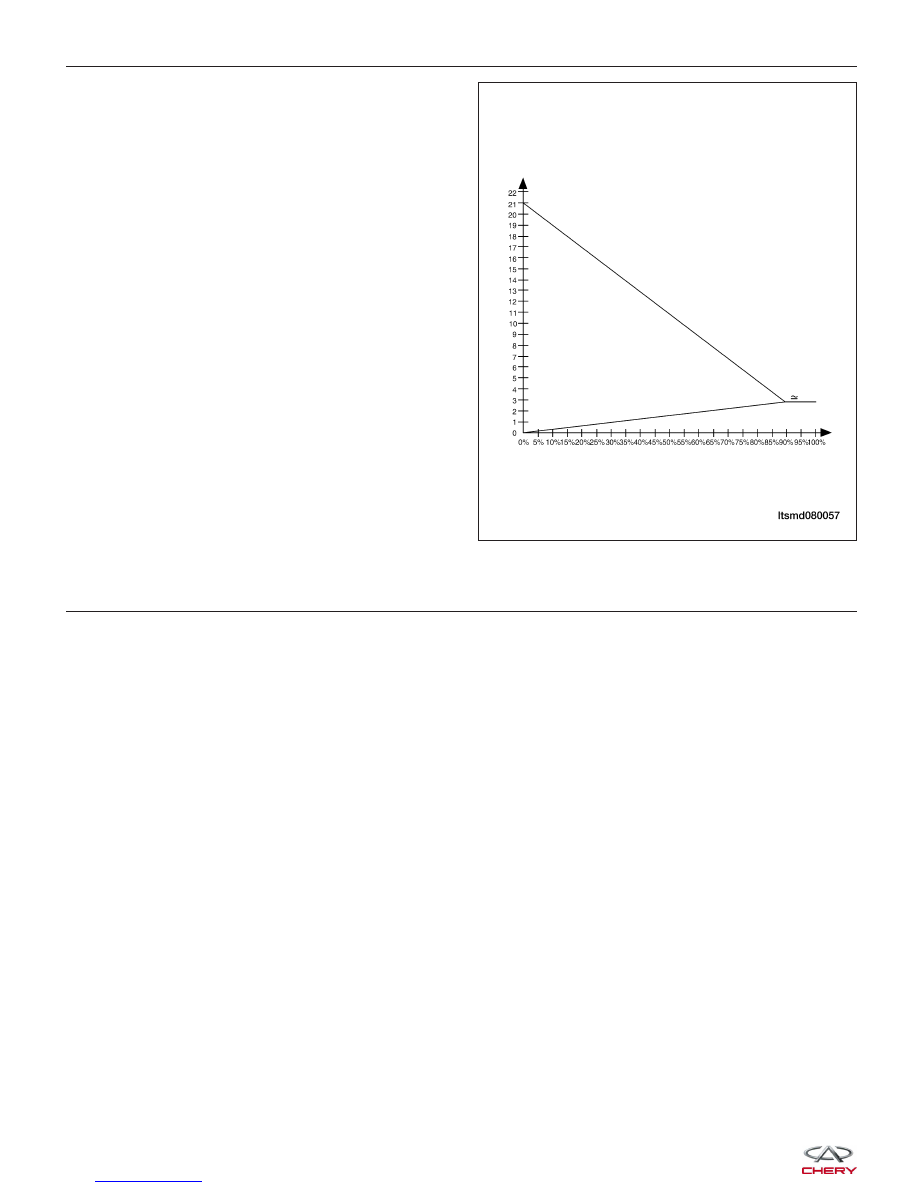

CHECK FLUID PRESSURE

• Connect the ATF pressure gauge.

• Drive the vehicle and monitor the transaxle main ATF distributing passage pressure.

GROUND TIME (%)

MODULATION FLUID

PRESSURE

(×100000 PA)

0

0

10

0.32

12

0.48

15

0.67

20

0.88

30

1.17

40

1.41

50

1.69

60

1.97

70

2.26

80

2.60

88

2.87

90

2.91

92

2.95

95

3

100

3

DIAGNOSIS & TESTING

08



• Verify if the EVM valve duty cycle and ATF pres-

sure ratio matches.

Does the EVM valve duty cycle and ATF pressure
ratio match?

Yes

>>

Go to the next step.

No

>>

Replace the EVM valve for a mechanical

problem or repair the transaxle internal main ATF dis-
tributing passage pressure control device.

8.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0775 present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

LTSMD080057

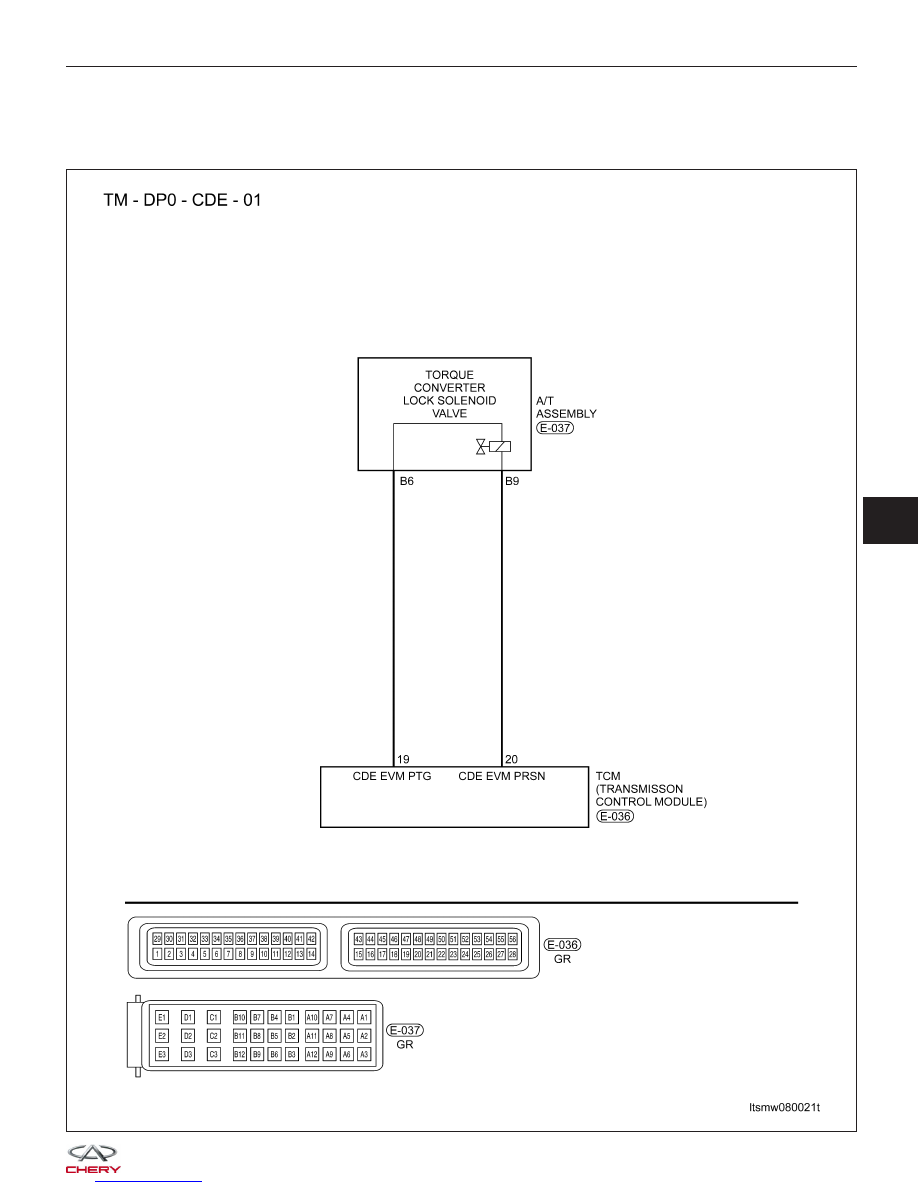

P0795 - Torque Converter Lock Solenoid Valve (EVLU) Open Circuit Or Short To
Ground
P0795 - Torque Converter Lock Solenoid Valve (EVLU) Short To Voltage

DIAGNOSIS & TESTING

LTSMW080021T

08
