Diagnostic Trouble Code (DTC) Tests

11 - Oxygen Sensor

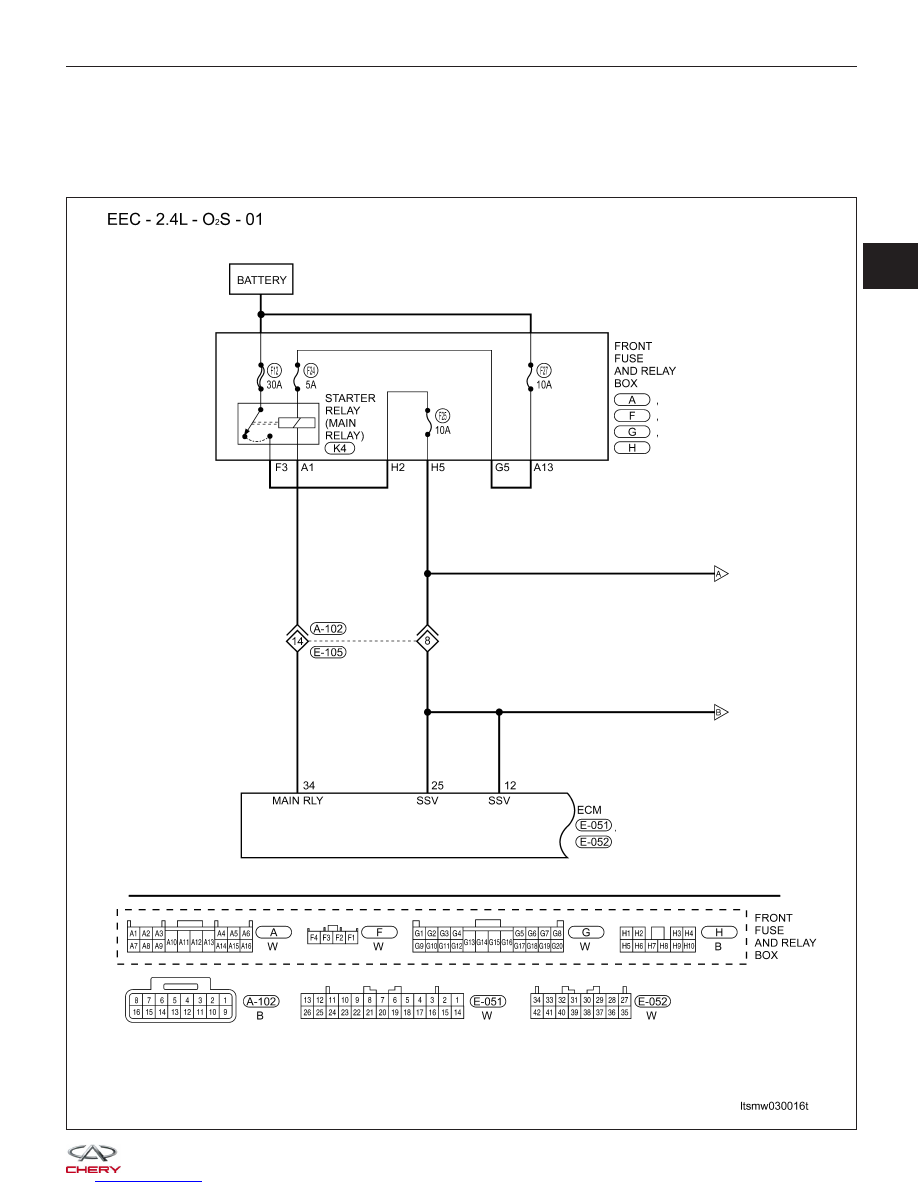

DIAGNOSIS & TESTING

LTSMW030016T

03

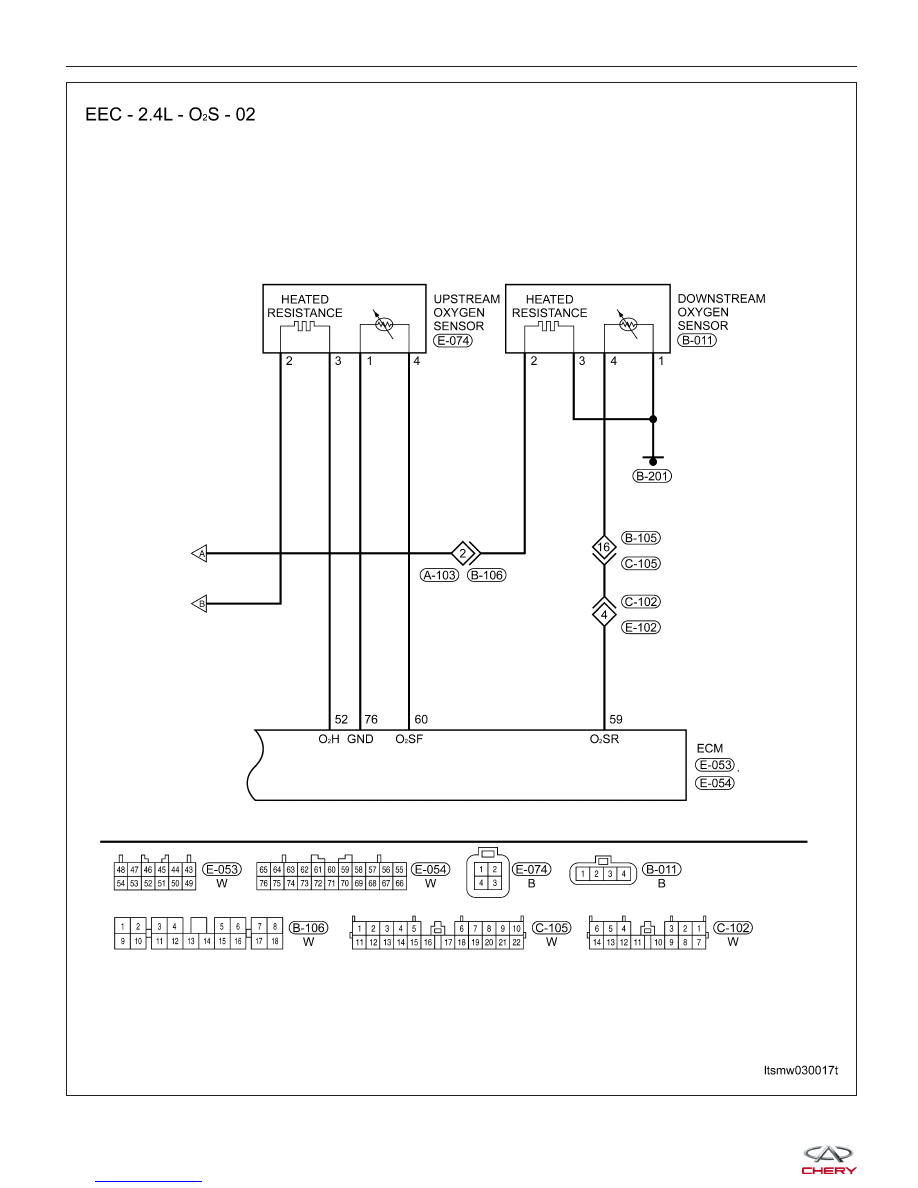

DIAGNOSIS & TESTING

LTSMW030017T



ECM TERMINAL NO.

ITEM

CONDITION

DATA (DC VOLTAGE)

52

Upstream oxygen sensor

heating

• Warm-up condition

• Idle

0 - 3 V

• Engine is running

• Keep the engine speed
5000 RPM

System voltage

59

Downstream oxygen

sensor

• Engine is running

• Warm-up condition

• Keep the engine speed
2000 RPM

0 - 0.8 V (recycle)

60

Upstream oxygen sensor

• Engine is running

• Warm-up condition

• Keep the engine speed
2000 RPM

0 - 0.8 V (recycle)

76

Sensor (GND)

• Warm-up condition

• Idle

Approximately 0 V

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

POSSIBLE CAUSE

11

Oxygen sensor

Engine is running

• Fuel quality

• Oxygen sensor

• Harness or connectors

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it up to the normal operating temperature.

• Turn ignition switch off and wait at least 10 seconds.

• Start engine and keep the engine speed 2000 RPM for at least 1 minute.

• Let engine idle for 2 minutes and select view DTC.

• If DTC is detected, go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnosis & Testing Diagnostic Help in Sec-

tion 03 Electronic Engine Controls).

NOTE :
Before performing the following procedure, make sure that ECM ground connections are in good condition.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

03



Diagnostic Procedure

1.

CHECK GROUND CONNECTION.

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect the ground connection B-201 (See Vehicle Wiring Harness Layout - Body Harness in Section 16 Wir-

ing).

• Inspect the ground connection E-208 (See Vehicle Wiring Harness Layout - Engine Control Harness (With MIT-

SUBISHI 2.4L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the ground connection.

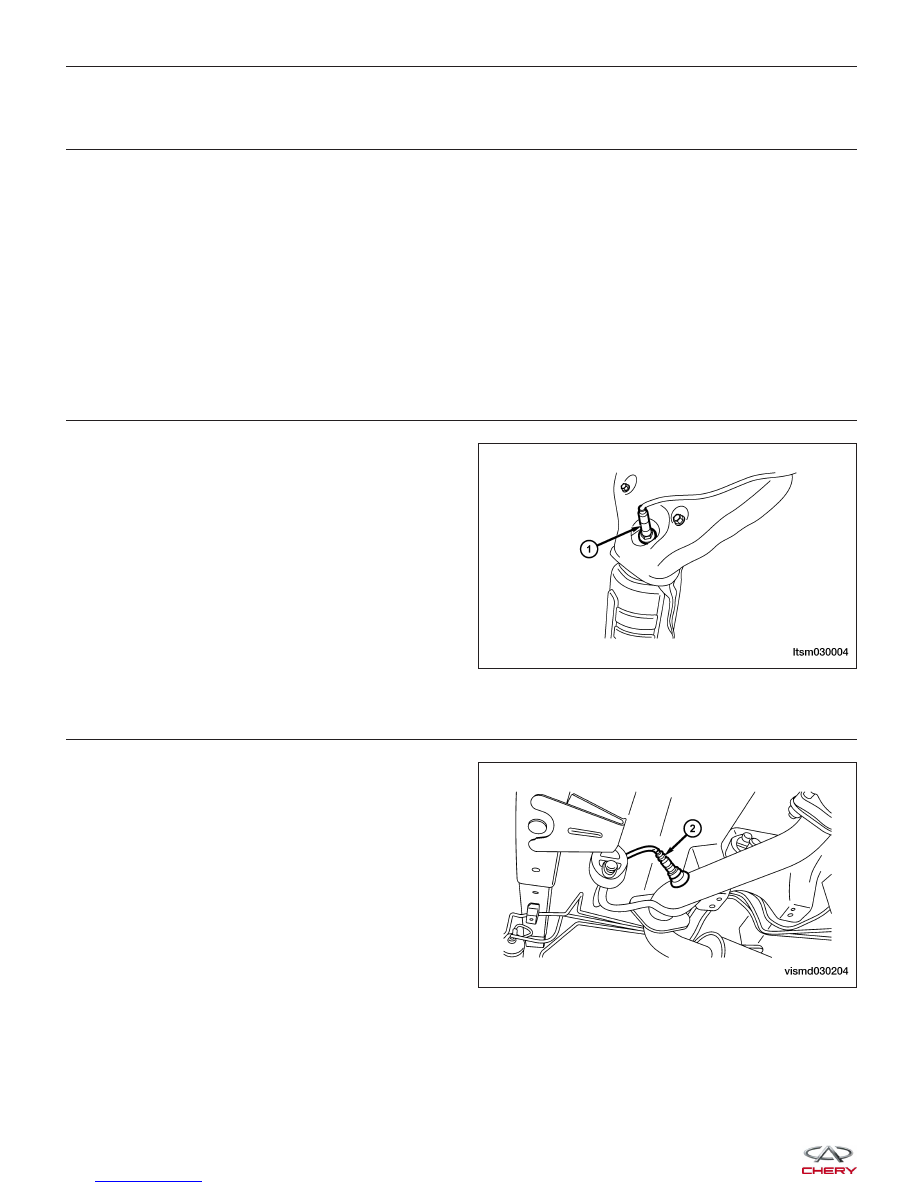

2.

CHECK UPSTREAM O

2

SENSOR ELECTRICAL CONNECTOR

• Disconnect the upstream O

2

sensor (1) electrical

connector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK DOWNSTREAM O

2

SENSOR ELECTRICAL CONNECTOR

• Disconnect the downstream O

2

sensor (2) electrical

connector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.
