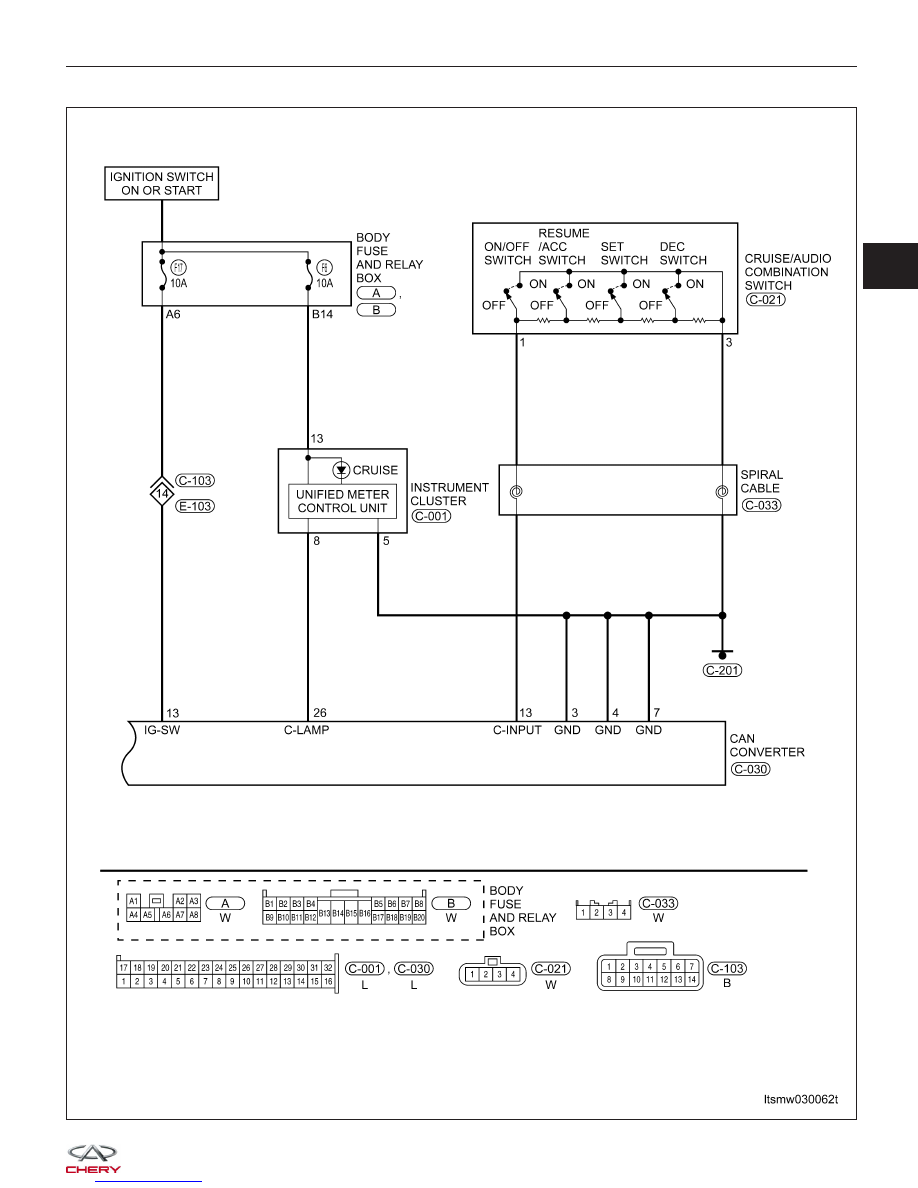

Speed Control System (page 4 of 4)

ON-VEHICLE SERVICE

LTSMW030062T

03



Accelerator Pedal Position (APP) Sensor

Description

The Accelerator Pedal Position (APP) sensor is located inside the accelerator pedal. The accelerator pedal position
sensor cannot be disassembled by itself. The accelerator pedal must be replaced as a unit.

Operation

The Accelerator Pedal Position (APP) sensor on the accelerator pedal works according to the Hall principal. The
sensor is integrated into the pedal lever axis. It consists of a shaft with a ring magnet. This rotates in a printed circuit
board with a stator in the fixed Hall elements. This produces a change in the voltage. The APP sensor is supplied
with 5 V from the Engine Control Module (ECM). The information regarding accelerator position is supplied to the
ECM by means of two voltages.

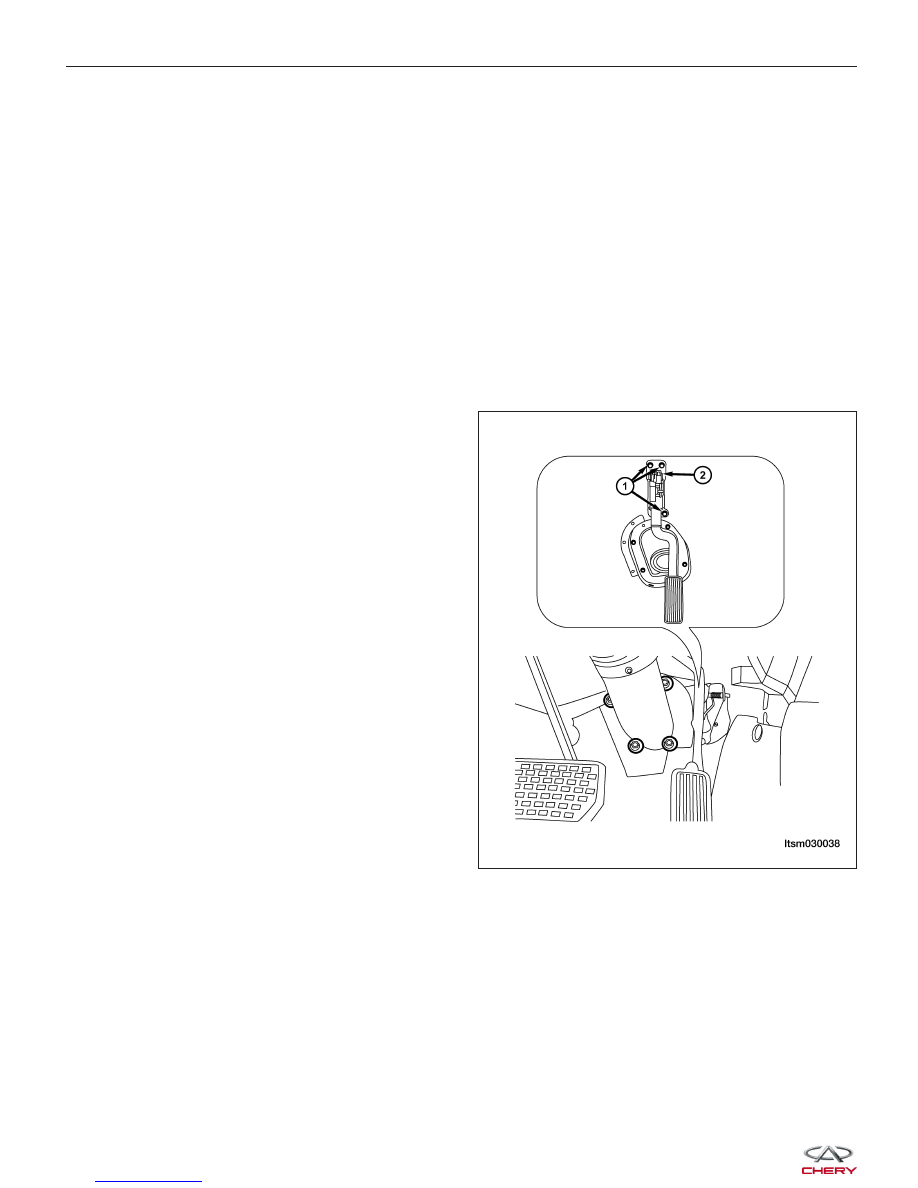

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the instrument panel lower trim panel.

3. Disconnect the APP sensor electrical connector (2).

4. Remove the three APP sensor mounting bolts (1).

(Tighten: APP sensor mounting bolts to 11 N·m)

5. Remove the APP sensor with the pedal.

6. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM030038



Electronic Throttle Control Actuator

Description

The throttle body is located on the intake manifold. It controls air into the intake manifold. The Electronic Throttle
Control Actuator consists of a throttle control motor and the throttle position sensor. The throttle control motor is
operated by the ECM and it opens and closes the throttle valve. The throttle position sensor detects the throttle valve
position.

Operation

Filtered air from the air cleaner enters the intake manifold through the throttle body. A throttle valve (plate) is used to
supply air for idle and driving conditions. The throttle position sensor is part the throttle body. The throttle position
sensor signal is used by the ECM to determine throttle position. The ECM controls the electronic throttle control to
meter air into the engine. This regulates engine power. The vehicle is in sense a “Drive by Wire” system.

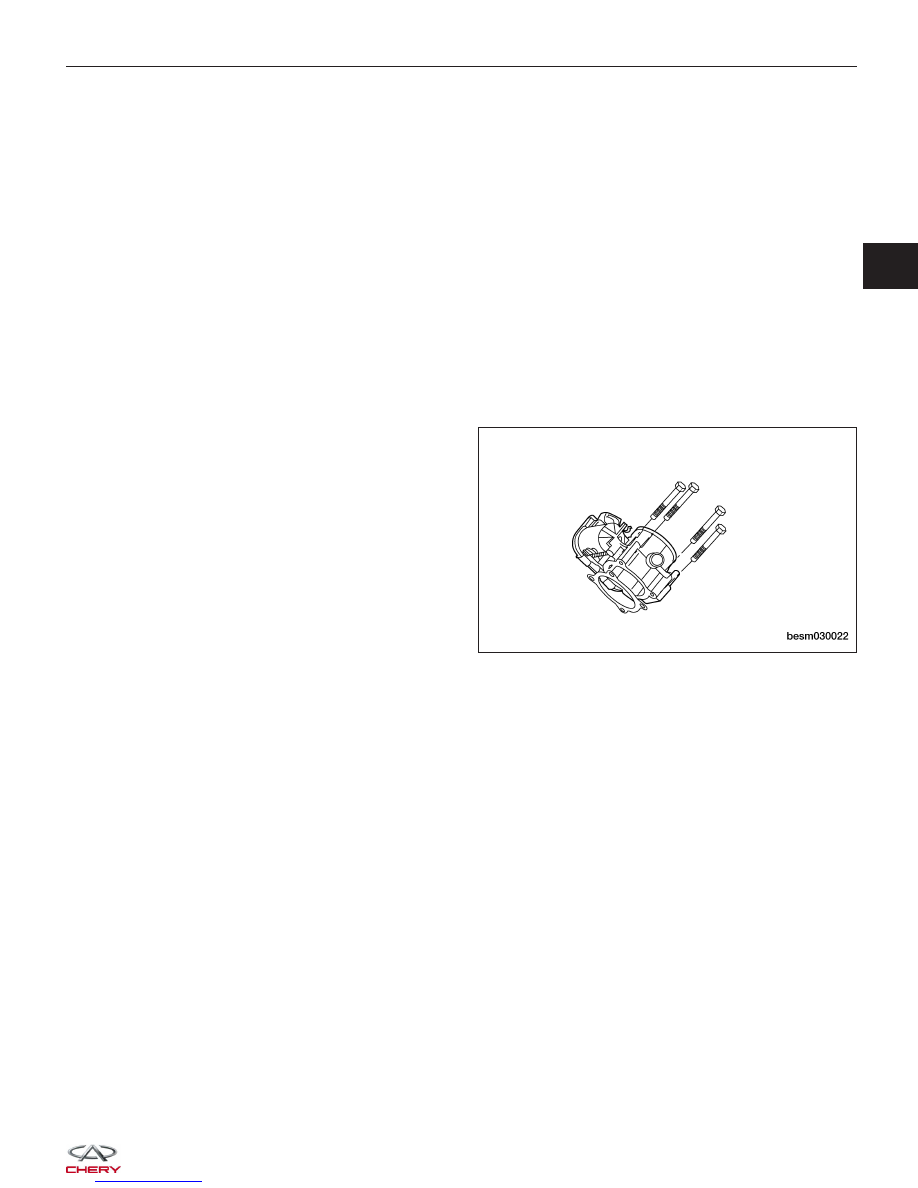

Removal & Installation

1. Remove the engine cover.

2. Disconnect the negative battery cable.

3. Disconnect the electronic throttle control actuator

connector.

4. Remove two hoses on electronic throttle control

actuator.

5. Remove four electronic throttle control actuator

mounting bolts.
(Tighten: Electronic throttle control actuator bolts to
10 N·m)

6. Remove the throttle control actuator carefully.

7. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

BESM030022

03



Engine Control Module (ECM)

Description

The Engine Control Module (ECM) for this model is serviced only as a complete unit.

Operation

The ECM is a pre-programmed, microprocessor-based digital computer. It regulates ignition timing, air-fuel ratio,
emission control devices, charging system, certain transmission features, speed control, air conditioning compressor
clutch engagement and idle speed. The ECM can adapt its programming to meet changing operating conditions.

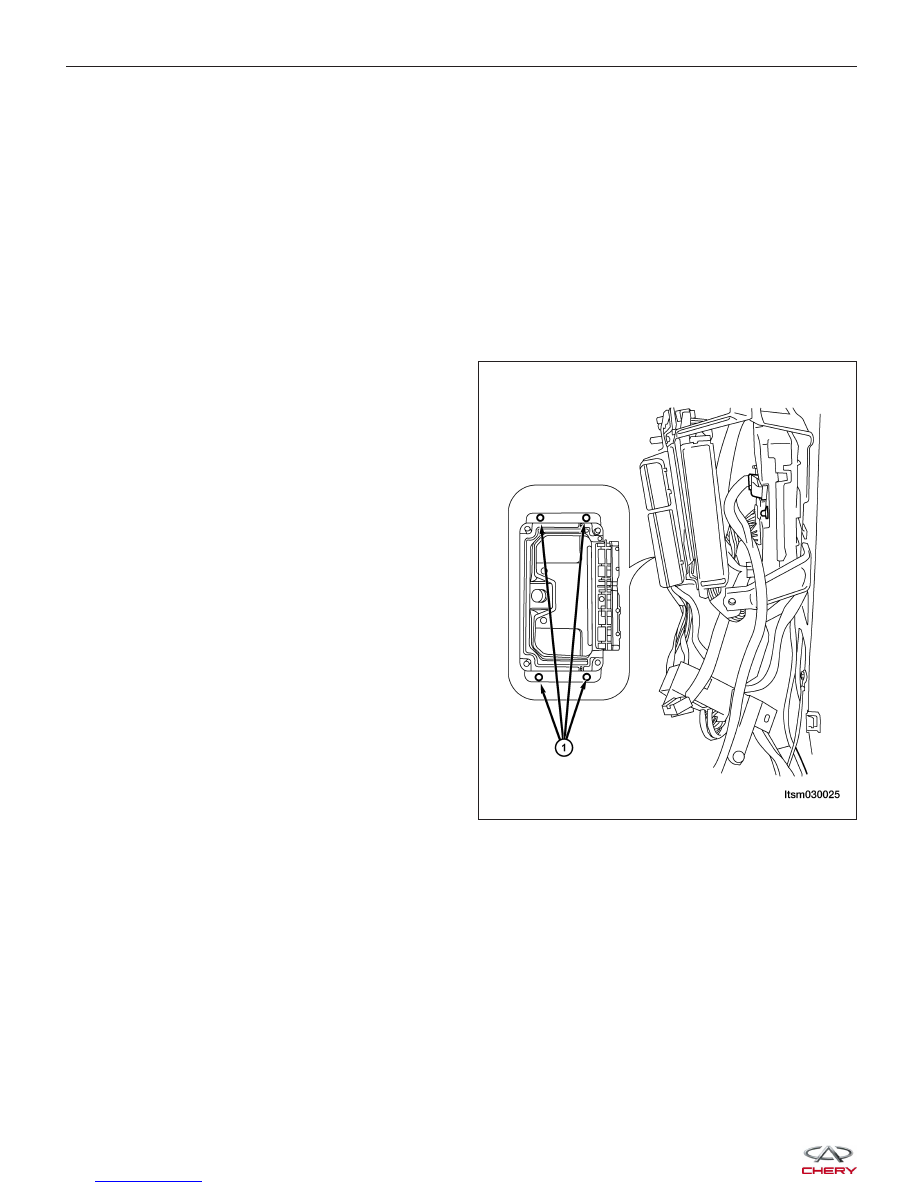

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the glove box (See Instrument Panel Removal & Installation in Section 15 Body).

3. Disconnect the ECM electrical connector.

4. Remove the ECM retaining bolts (1).

(Tighten: ECM retaining bolts to 10 N·m)

5. Remove the ECM.

6. Installation is in the reverse order of removal.

Installation Notes:

•

NOTE :
The Immobilizer control module must be matched to
the new ECM before the vehicle will start.



Matching Immobilizer Control Module to New
Engine Control Module (ECM)


Perform the following to match the Immobilizer control
module to the new ECM:

− With the X-431 scan tool, choose T11 series.
− Choose

⬙immobilize⬙.

− Choose

⬙input code⬙.

− Input the safety code.
− Click the small keyboard.
− Click

⬙OK⬙.

− Choose

⬙Immobilizer adapt⬙.

− Choose

⬙read Immobilizer to ECM⬙ immedi-

ately.

− Click

⬙OK⬙.

g
