Diagnostic Procedure

1.

CHECK DTC

• Perform DTC confirmation procedure.

Is DTC P0604, P0605 or P0606 present?

Yes

>>

Go to the next step.

No

>>

The DTC condition is intermittent (See Diagnostic Help in Section 03 Electronic Engine Controls).

2.

CHECK ECM POWER SUPPLY AND GROUND

• Check if the ECM supply voltage circuit, ground circuit open, high resistance or short circuits existing.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for open or short in harness and connectors.

3.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is the check result normal?

Yes

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

No

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

DIAGNOSIS & TESTING

03



P0602 - ECM Programming Error

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

POSSIBLE CAUSE

P0602

ECM programming error

ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start the engine and warm it to normal operating temperature.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 03 Electronic Engine Controls for more information.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING



Diagnostic Procedure

1.

CHECK DTC

• Perform DTC confirmation procedure.

Is DTC P0602 present?

Yes

>>

Go to the next step.

No

>>

The DTC condition is intermittent (See Diagnostic Help in Section 03 Electronic Engine Controls).

2.

CHECK THE ECM POWER SUPPLY AND GROUND

• Check if the ECM supply voltage circuit, ground circuit open, high resistance or short circuits existing.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open or short in harness and connectors.

3.

MATCH ECM

With the scan tool X-431, match ECM before replace it (See ECM Removal & Installation in Section 03 Electronic
Engine Controls), and view the DTC with the X-431.

Is DTC P0602 setting again?

Yes

>>

Go to the next step.
Refer to Technical Bulletin that issued.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

4.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• See DTC Confirmation Procedure.

Is DTC P0602 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03

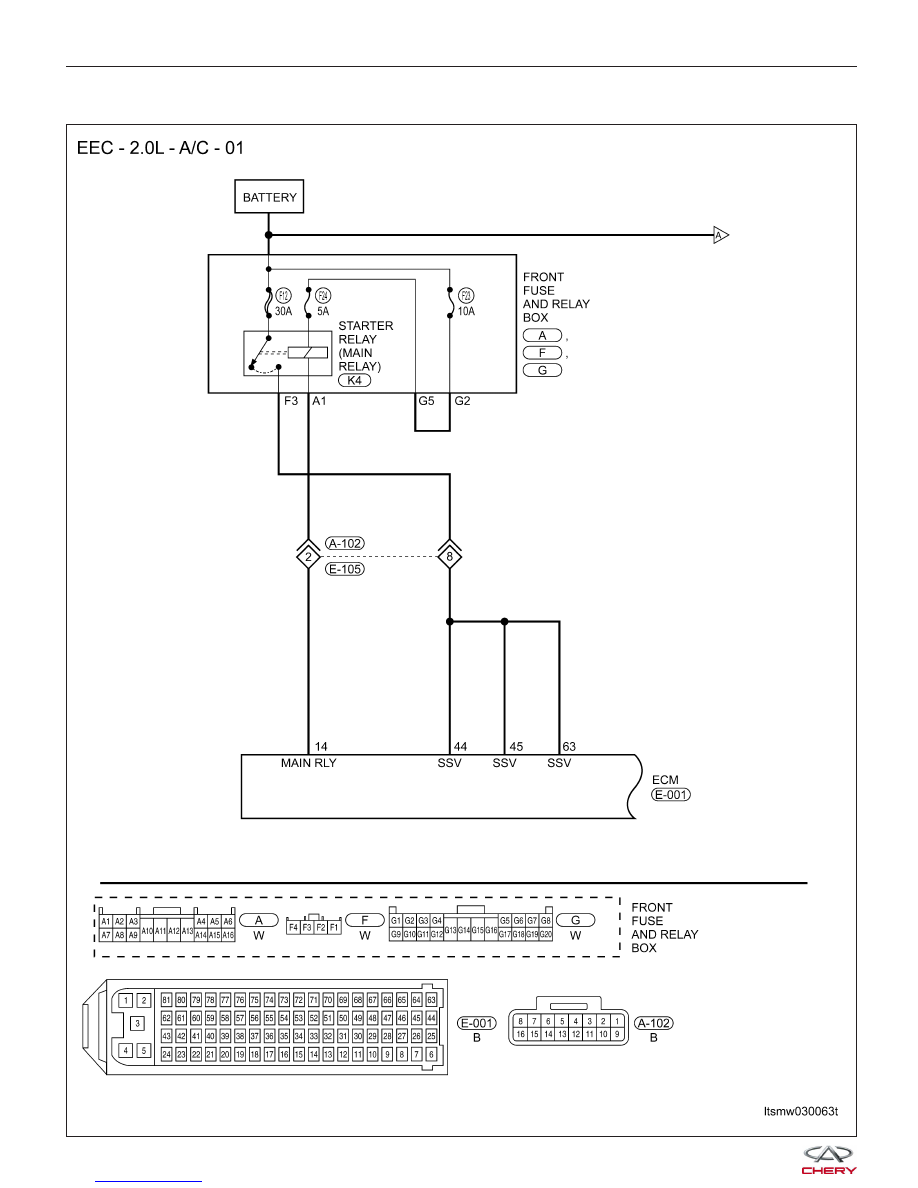

P0645 - A/C Clutch Relay Circuit

DIAGNOSIS & TESTING

LTSMW030063T
