8.

CHECK THE TPS GROUND CIRCUIT FOR AN OPEN OR SHORT

• Check harness continuity between electronic throttle control actuator terminal 2 and ECM terminal 78.

• Continuity should exist.

• Also check harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open or short to power or short to ground in harness or connectors.

9.

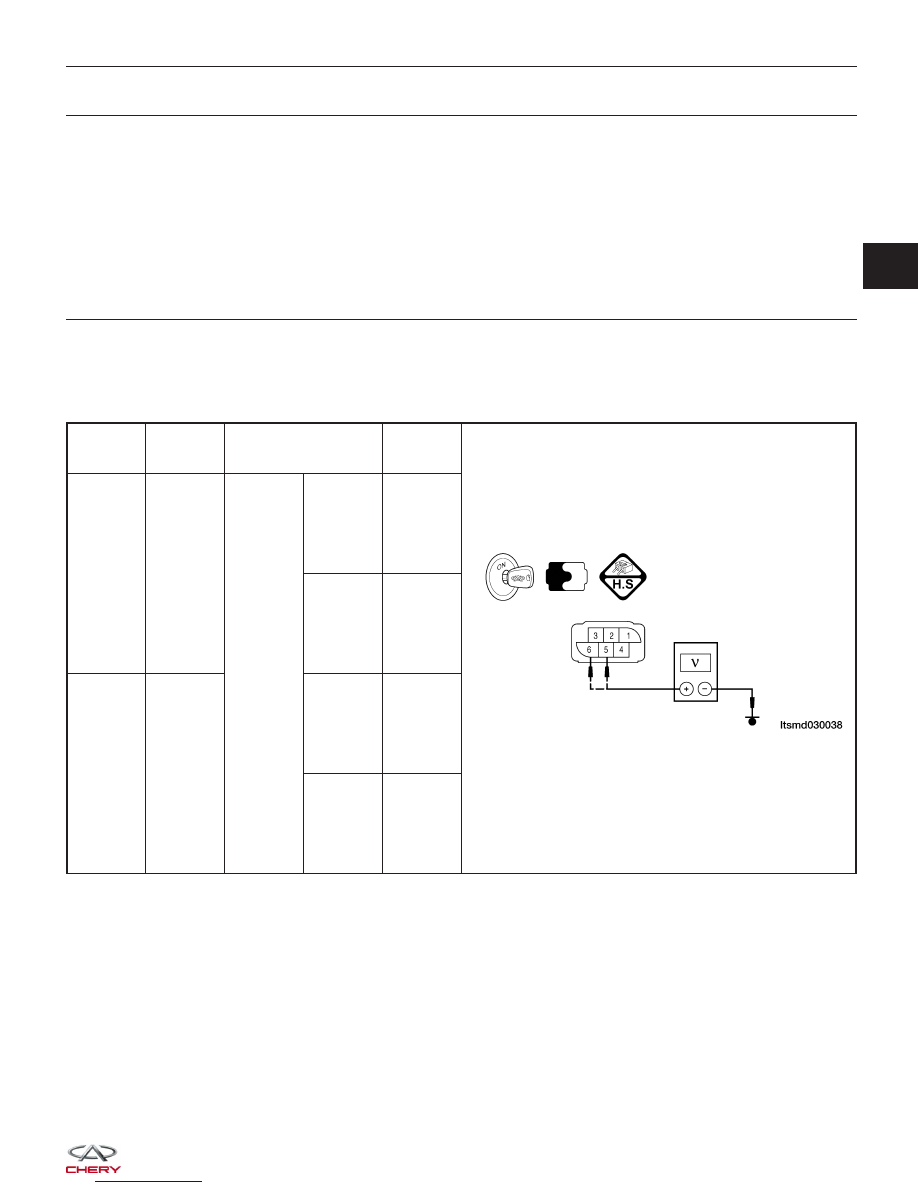

CHECK TPS

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 54 (TPS1 signal), 38 (TPS2 signal) and ground under the following con-

ditions:

TPS

TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

5

Throttle

Position

Sensor 2

(TPS2)

Ignition
switch:
ON

• Engine

stopped

•

Accelerator
pedal:
Fully
released

4.24 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

0.72 V

6

Throttle

Position

Sensor 1

(TPS1)

• Engine

stopped

•

Accelerator
pedal:
Fully
released

0.74 V

• Engine

stopped

•

Accelerator
pedal:
Fully
depressed

4.62 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the Electronic Throttle Control Actuator (See Electronic Throttle Control Actuator Removal &

Installation in Section 03 Electronic Engine Controls).

DIAGNOSIS & TESTING

03



10.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0221 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING



P0261 - Cylinder 1 Injector Circuit Low
P0264 - Cylinder 2 Injector Circuit Low
P0267 - Cylinder 3 Injector Circuit Low
P0270 - Cylinder 4 Injector Circuit Low

DIAGNOSIS & TESTING

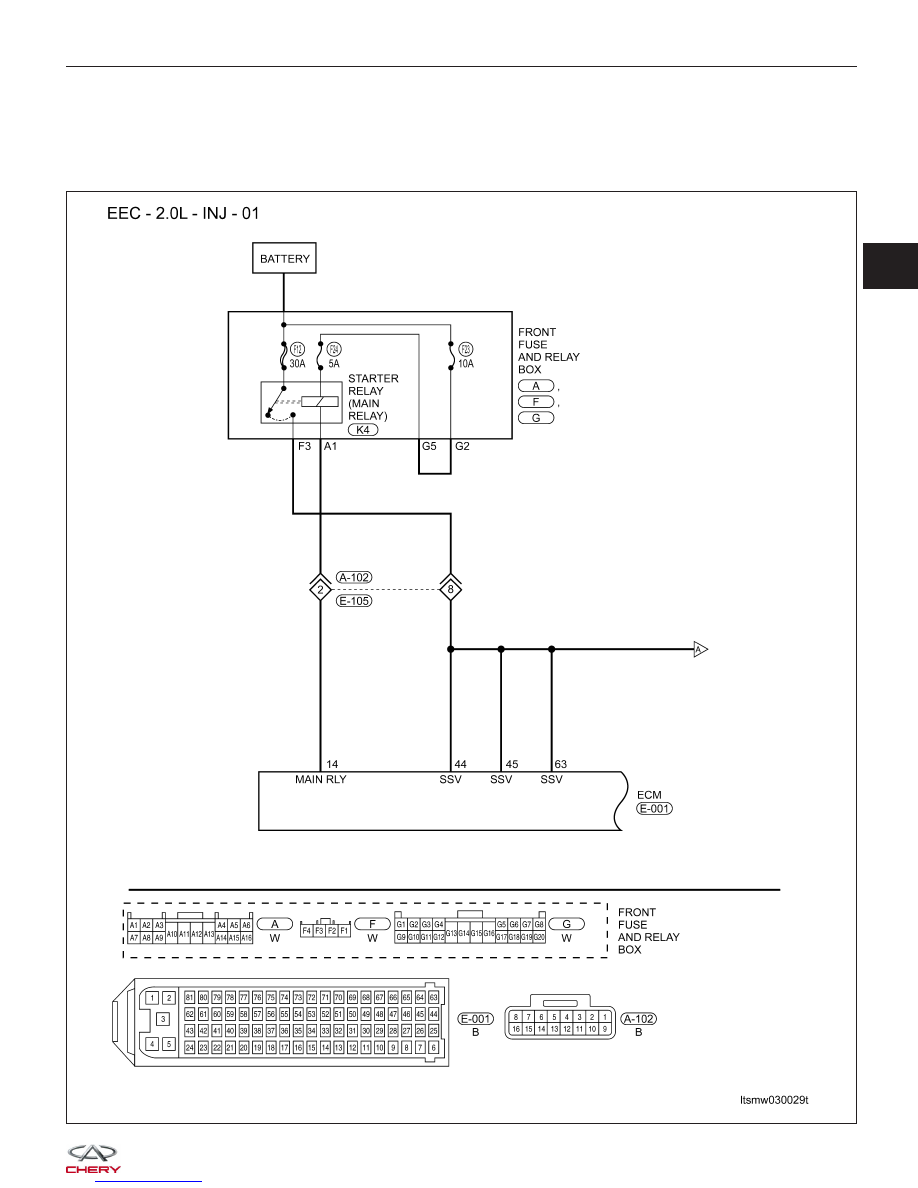

LTSMW030029T

03



DIAGNOSIS & TESTING

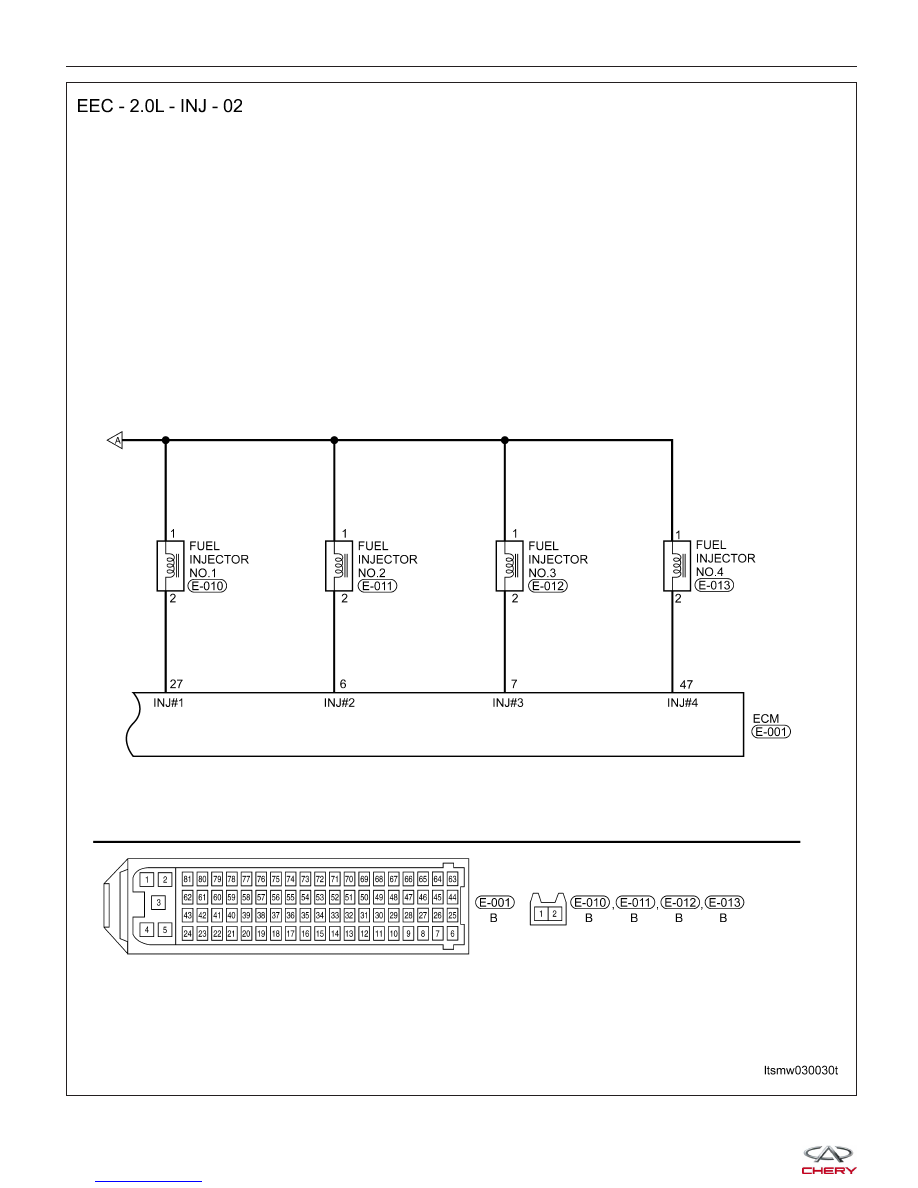

LTSMW030030T
