Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

32

Regulated sensor

supply 2

Ignition switch: ON

-

Approximately 5 V

38

Electronic throttle

control actuator

(Position sensor)

• Engine stopped

• Accelerator pedal:
Fully released

4.24 V

• Engine stopped

• Accelerator pedal:
Fully depressed

0.72 V

54

Electronic throttle

control actuator

• Engine stopped

• Accelerator pedal:
Fully released

0.74 V

• Engine stopped

• Accelerator pedal:
Fully depressed

4.62 V

64

Motor 4

-

12 V or 0 V

65

Motor 3

66

Motor 2

0 V or 12 V

67

Motor 1

78

Sensor (GND)

Approximately 0 V

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

P0221

Throttle position

sensor B

performance

• Ignition switch:
ON

• Engine: Running

Rationally incorrect

voltage is sent to

ECM compared with

the signals from

TPS1 and TPS2.

• Electronic throttle
control actuator
(TPS1 and TPS2)

• Harness or
connectors

• Accelerator pedal
position sensor 2

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it to normal operating temperature then select view DTC.

• If DTC is detected, go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnosis & Testing Diagnostic Help in Sec-

tion 03 Electronic Engine Controls).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

03



Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 2.0L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground harness or connections.

2.

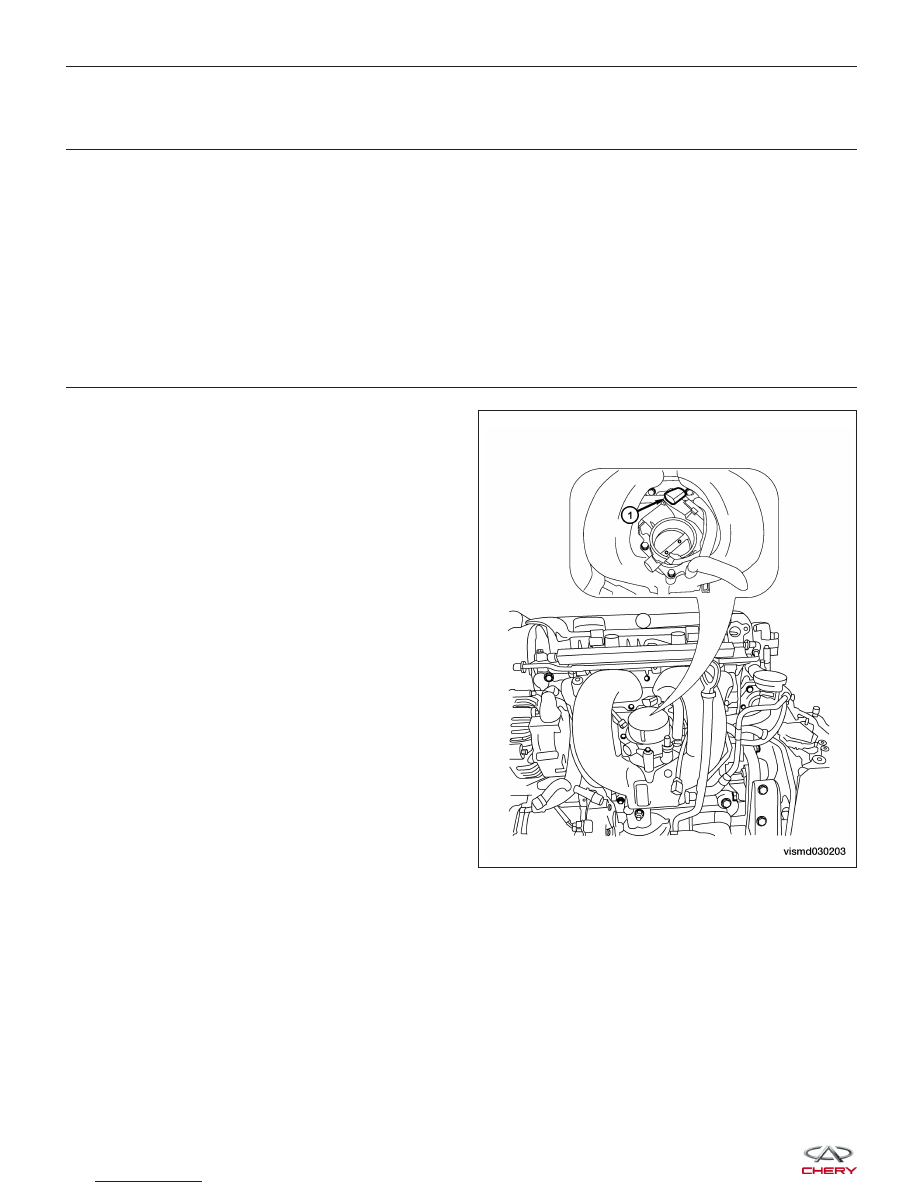

CHECK TPS ELECTRICAL CONNECTOR

• Disconnect the TPS electrical connector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

DIAGNOSIS & TESTING

VISMD030203



3.

CHECK THE TPS POWER SUPPLY CIRCUIT

• Turn ignition switch on.

• Check supply voltage between TPS terminal 3 and

ground in the TPS electrical connector E-027.

• Approximately 5.0 V should exist.

Is the check result normal?

Yes

>>

Go to step 8.

No

>>

Go to the next step.

4.

CHECK THE TPS POWER SUPPLY CIRCUIT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between TPS terminal 3 and ECM terminal 32.

• Continuity should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open.

5.

CHECK THE TPS AND THE ACCELERATOR PEDAL POSITION (APP) SENSOR POWER SUPPLY CIRCUIT

• Check harness for short to power and short to ground between following terminals.

ECM TERMINAL

TPS TERMINAL

32

TPS terminal 3

32

APP sensor terminal 3

33

APP sensor terminal 6

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for short to ground or short to power in harness or connectors.

DIAGNOSIS & TESTING

LTSMD030035

03



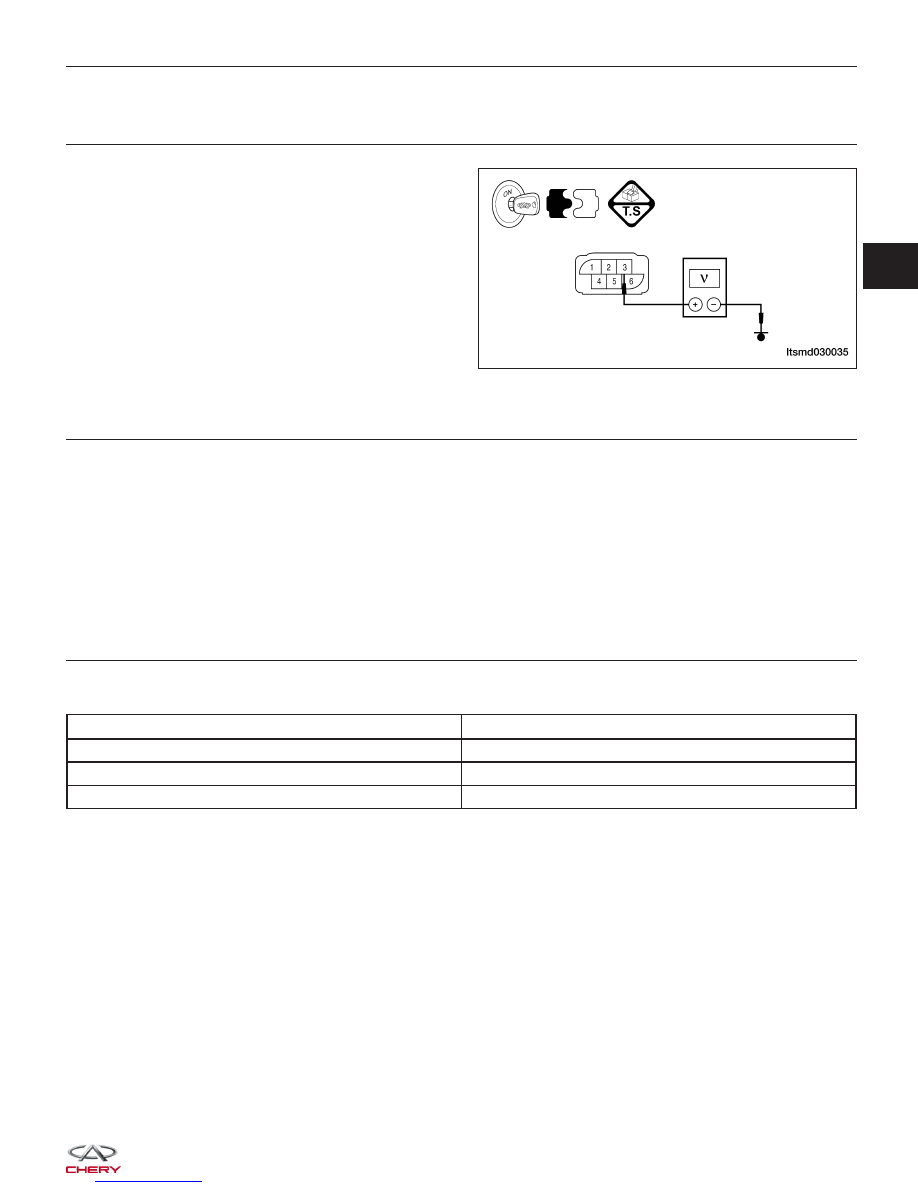

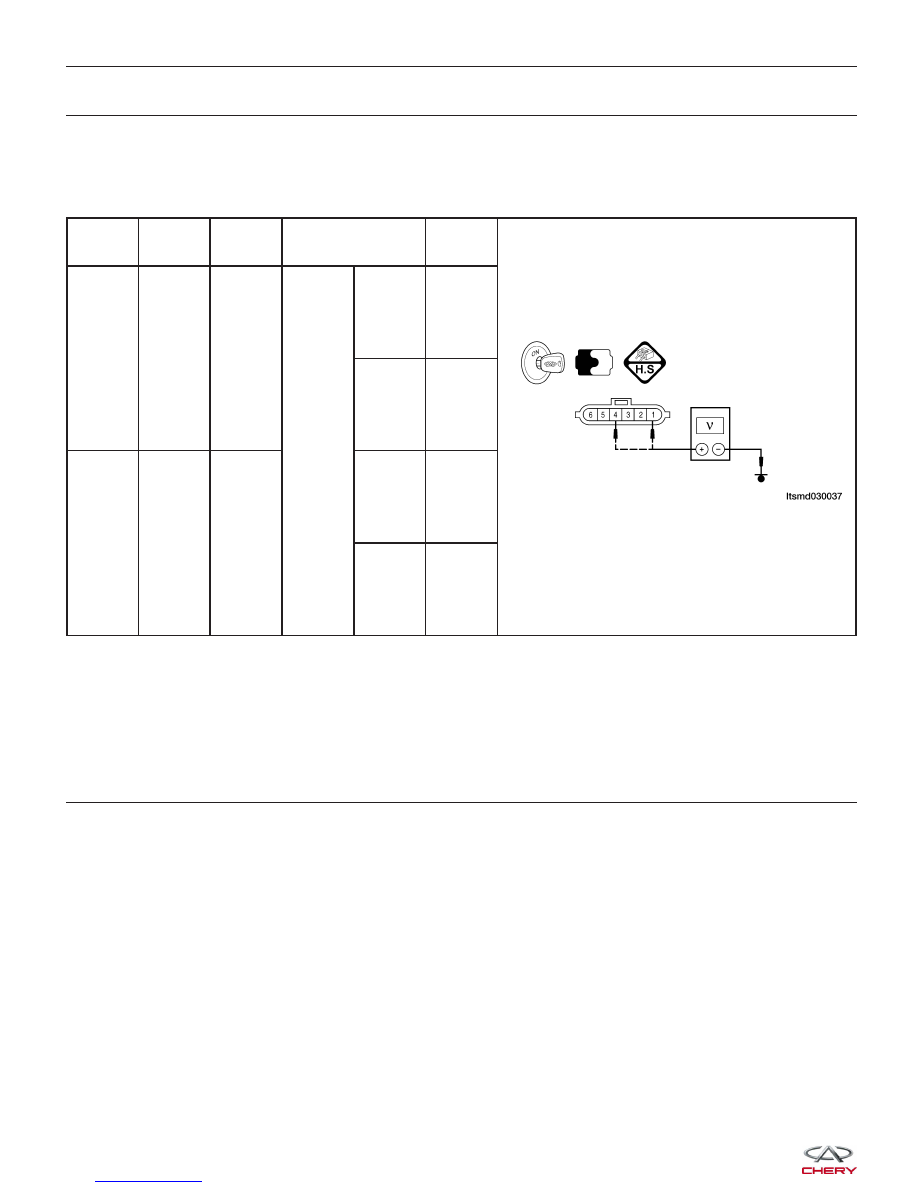

6.

CHECK APP SENSOR

• Connect all harness connectors disconnected.

• Turn ignition switch on.

• Check voltage between ECM terminals 16 (APP sensor 1 signal), 40 (APP sensor 2 signal) and ground under

the following conditions:

ECM

TERMINAL

NO.

APP

SENSOR

TERMINAL

ITEM

CONDITION

DATA (DC

VOLTAGE)

16

APP

sensor

terminal 4

Accelerator

pedal

position

sensor 1

Ignition

switch on

• Engine
stopped

•

Accelerator
pedal:
Fully
released

0.72 -

0.74 V

• Engine
stopped

•

Accelerator
pedal:
Fully
depressed

3.95 V

40

APP

sensor

terminal 1

Accelerator

pedal

position

sensor 2

• Engine
stopped

•

Accelerator
pedal:
Fully
released

0.36 -

0.37 V

• Engine
stopped

•

Accelerator
pedal:
Fully
depressed

1.97 V

Is the check result normal?

Yes

>>

Go to step 10.

No

>>

Replace the Accelerator Pedal Assembly (See Accelerator Pedal Position Sensor Removal & Installation

in Section 03 Electronic Engine Controls).

7.

CHECK THE TPS SIGNAL CIRCUIT FOR AN OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between TPS terminal 5 and ECM terminal 38.

• Continuity should exist.

• Also check harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power or short to ground in harness or connectors.
