8.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0123 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03



P0132 - O

2

Sensor Circuit 1 High Voltage

DIAGNOSIS & TESTING

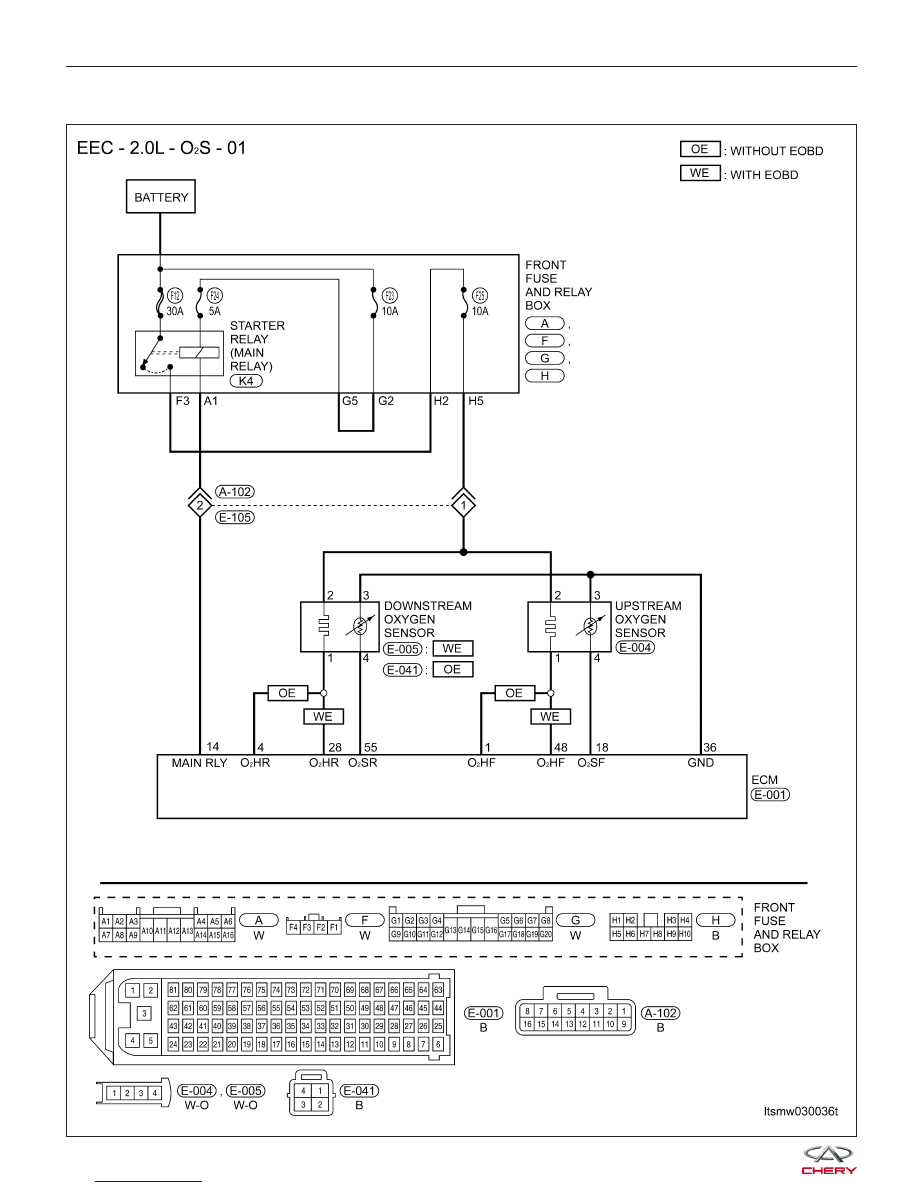

LTSMW030036T



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL NO.

ITEM

CONDITION

DATA (DC VOLTAGE)

18

Upstream oxygen sensor

• Engine is running

• Warm-up condition

Approximately 0.1 - 0.9 V

(change 5 - 8 times in 10

seconds periodically)

28

Downstream oxygen

sensor heating (with

EOBD)

-

-

36

Oxygen sensor signal

ground

• Warm-up condition

• Idle

Approximately 0 V

48

Upstream oxygen sensor

heating (with EOBD)

-

-

55

Downstream oxygen

sensor

• Engine is running

• Warm-up condition

Approximately 100 mV

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

POSSIBLE CAUSE

P0132

O

2

sensor 1 (upstream)

circuit high voltage

Engine is running

• Fuel quality

• Oxygen Sensor 1
(upstream)

• Harness or connectors

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it up to the normal operating temperature.

• Turn ignition switch off and wait at least 10 seconds.

• Start engine and keep the engine speed 2000 RPM for at least 1 minute.

• Let engine idle for 2 minutes.

• Select view data stream and DTC.

• If DTC is detected, go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnosis & Testing Diagnostic Help in Sec-

tion 03 Electronic Engine Controls).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

03



Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 2.0L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground harness or connections.

2.

CHECK O

2

SENSOR ELECTRICAL CONNECTOR

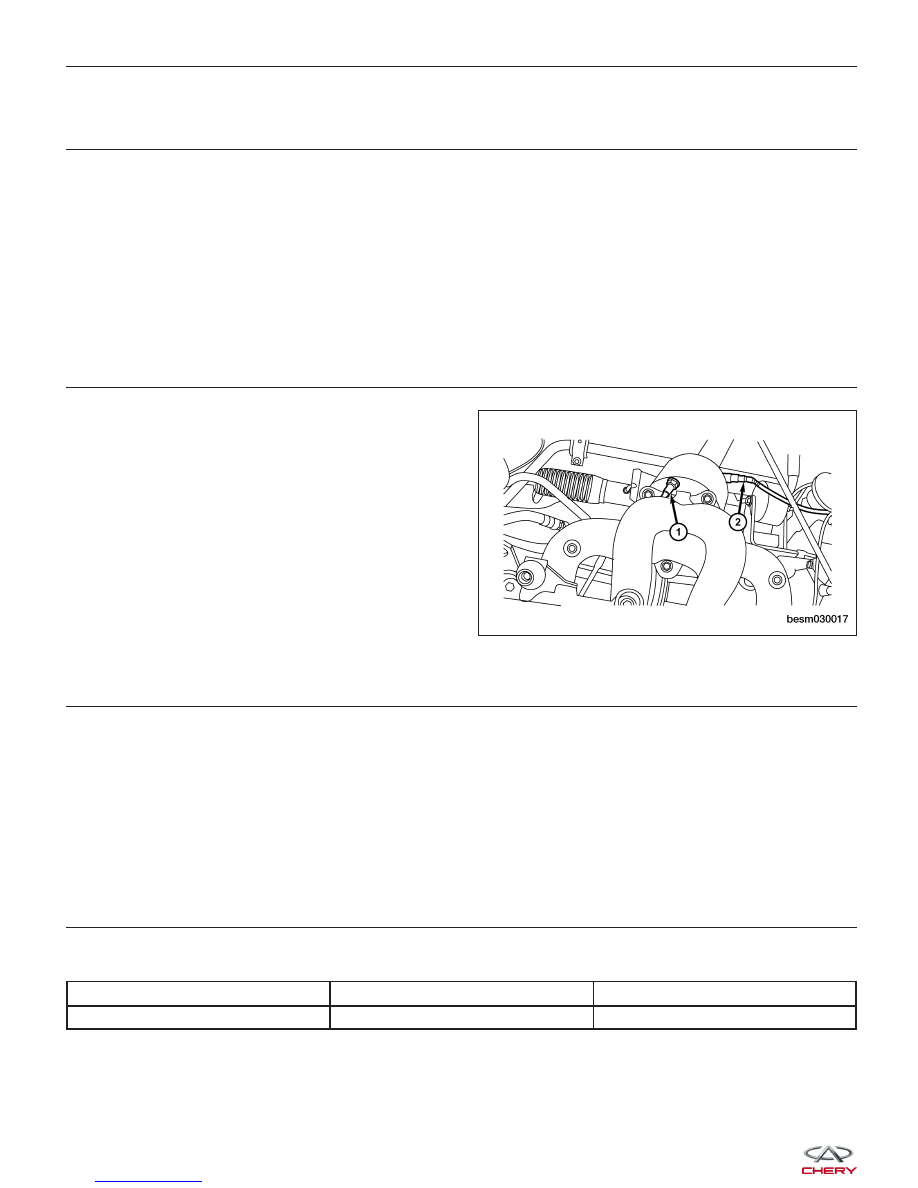

• Disconnect the O

2

sensor (1) electrical connector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK O

2

SENSOR GROUND CIRCUIT

• Disconnect ECM harness connector.

• Check harness continuity between ECM terminal 18 and O

2

sensor terminal 4.

• Continuity should exist.

• Check harness for an open and short to power supply circuit.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace circuit for an open or short to power in harness or connectors.

4.

CHECK O

2

SENSOR INPUT SIGNAL CIRCUIT FOR AN OPEN AND SHORT

• Check harness continuity between ECM terminal and O

2

sensor terminal as follows.

COMPONENT

ECM

UPSTREAM O

2

SENSOR

TERMINAL

18

4

DIAGNOSIS & TESTING

BESM030017
