3.

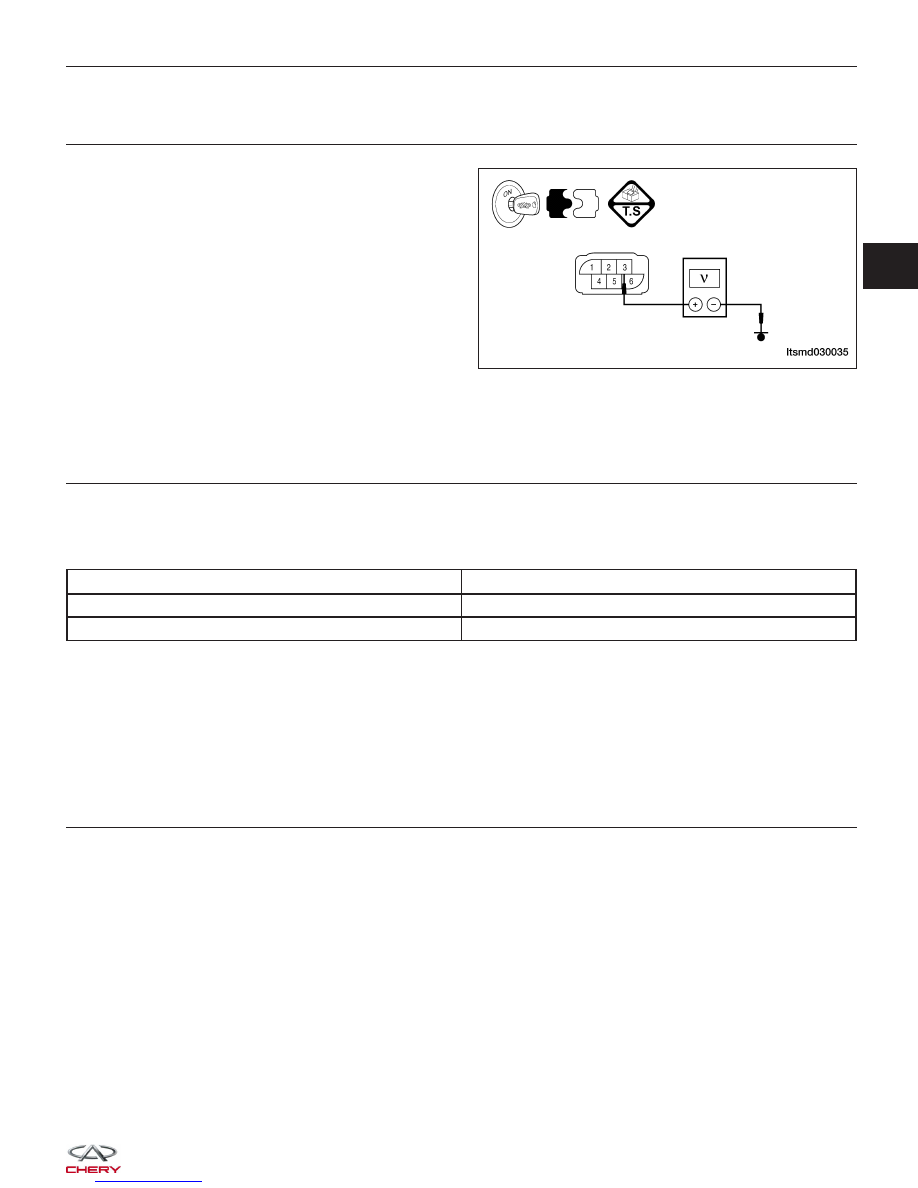

CHECK THE TPS POWER SUPPLY CIRCUIT

• Turn ignition switch on.

• Check throttle position sensor supply voltage

between sensor terminal 3 and ground in the sen-
sor electrical connector E-027.

• 5.0 V should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to
ground in harness or connectors.
If harness is normal, replace the ECM.

NOTE : The Immobilizer control module

must be matched to the new ECM (See ECM Removal & Installation in Section 03 Electronic
Engine Controls).

4.

CHECK TPS SIGNAL CIRCUIT FOR AN OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between following terminals.

TPS TERMINAL

ECM TERMINAL

6

54

5

38

• Continuity should exist.

• Check harness for a short to power.

Is the check result normal?

Yes

>>

Go to step 6.

No

>>

Go to the next step.

5.

DETECT MALFUNCTIONING PART

• Check harness for an open or a short to ground between TPS connector terminal 2 and ECM connector E-001,

terminal 78.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace harness or connectors.

DIAGNOSIS & TESTING

LTSMD030035

03



6.

CHECK TPS RESISTANCE

• Check resistance between TPS terminal 2 and terminal 3.

• 2 k⍀ ± 20 % (20°C) should exist.

• Check the resistance between TPS terminal 6 and terminal 2 while moving the throttle.

• The resistance should be a linear change.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace TPS.
Perform TPS self-learning.

7.

CHECK THE TPS

• Turn ignition switch off.

• Connect ECM connector.

• Connect TPS connector.

• Turn ignition switch on.

• Check voltage between TPS terminal 3 and ground under the following conditions:

TERMINAL NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

32

Regulated sensor

supply 2

Ignition switch: ON

-

Approximately 5 V

38

Electronic throttle

control actuator

(position sensor)

• Engine stopped

• Accelerator pedal:
Fully released

4.24 V

• Engine stopped

• Accelerator pedal:
Fully pressed

0.72 V

54

Electronic throttle

control actuator

(position sensor)

• Engine stopped

• Accelerator pedal:
Fully released

0.74 V

• Engine stopped

• Accelerator pedal:
Fully depressed

4.62 V

64

Motor 4

-

12 V or 0 V

65

Motor 3

66

Motor 2

12 V or 0 V

67

Motor 1

78

Sensor (GND)

Approximately 0 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the TPS.
Perform the TPS self-learning.

DIAGNOSIS & TESTING



8.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0122 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03

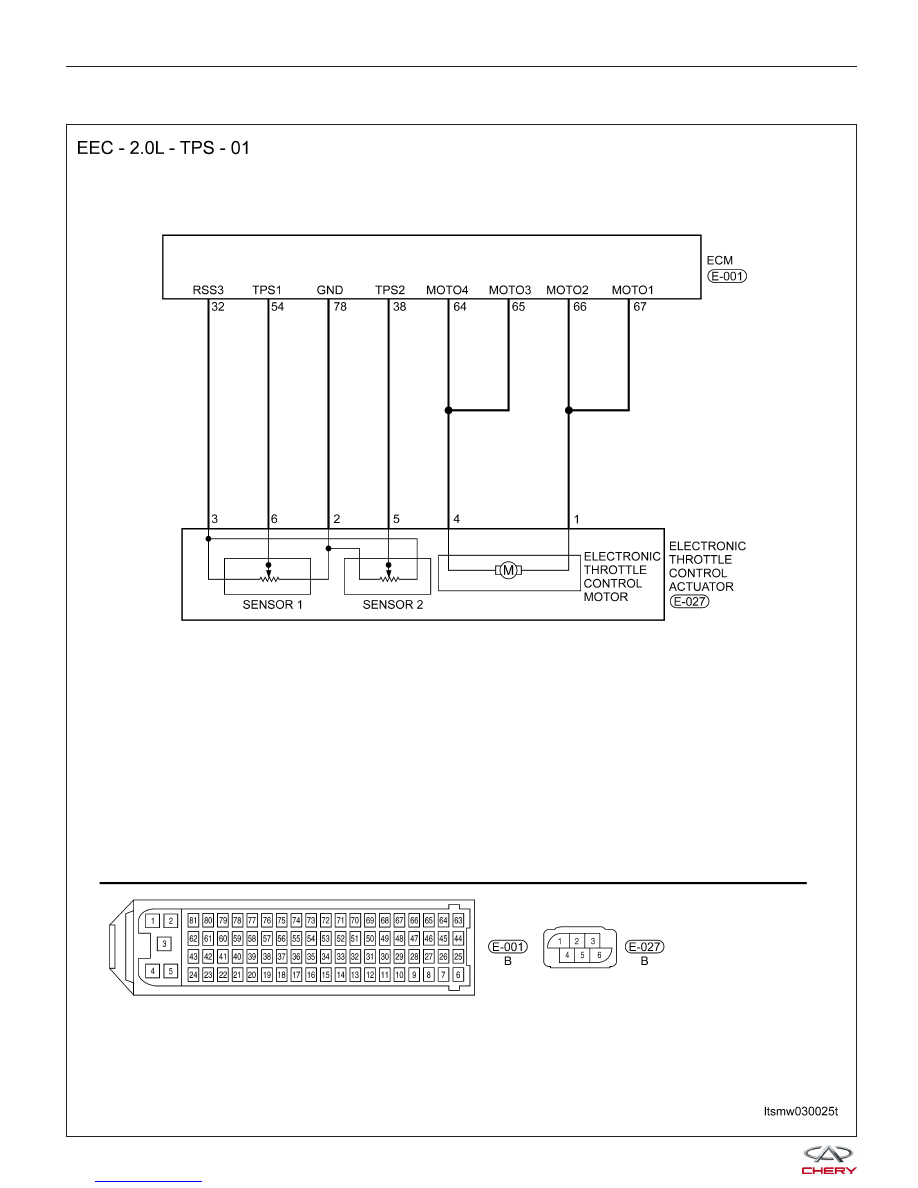

P0123 - Throttle Position Sensor A Circuit High Input
