6.

CHECK THE IAT SENSOR GROUND CIRCUIT FOR OPEN OR SHORT

• Turn ignition switch off.

• Disconnect ECM harness connector.

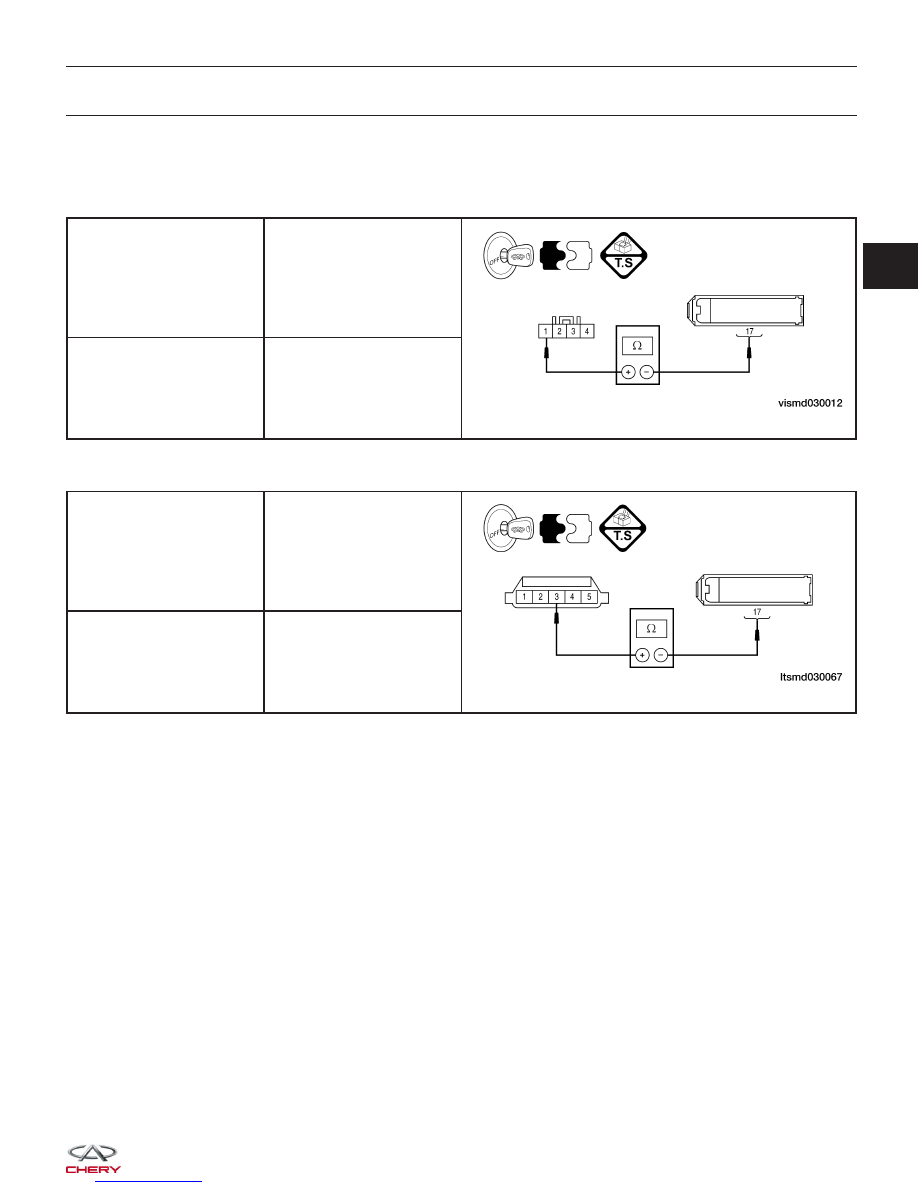

• Check for harness continuity between following terminals.

• For 1.6L engine, check continuity between IAT sensor terminal 1 and ECM terminal 17.

IAT SENSOR

CONNECTOR TERMINAL

ECM CONNECTOR

TERMINAL

1

17

• For 1.8L engine, check continuity between IAT sensor terminal 3 and ECM terminal 17.

IAT SENSOR

CONNECTOR TERMINAL

ECM CONNECTOR

TERMINAL

3

17

• Continuity should exist.

• Check harness for short to power.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open or short to power in harness or connectors.

DIAGNOSIS & TESTING

03



7.

CHECK THE IAT SENSOR

• Connect IAT sensor connector.

• Connect ECM connector.

• Turn ignition switch on.

• Check signal between the IAT sensor terminal 1 and ground under the following conditions:

TERMINAL NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

42

IAT sensor

Ignition switch: ON

IAT: 78°C

Approximately

1.88 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace the IAT sensor.

8.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0113 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

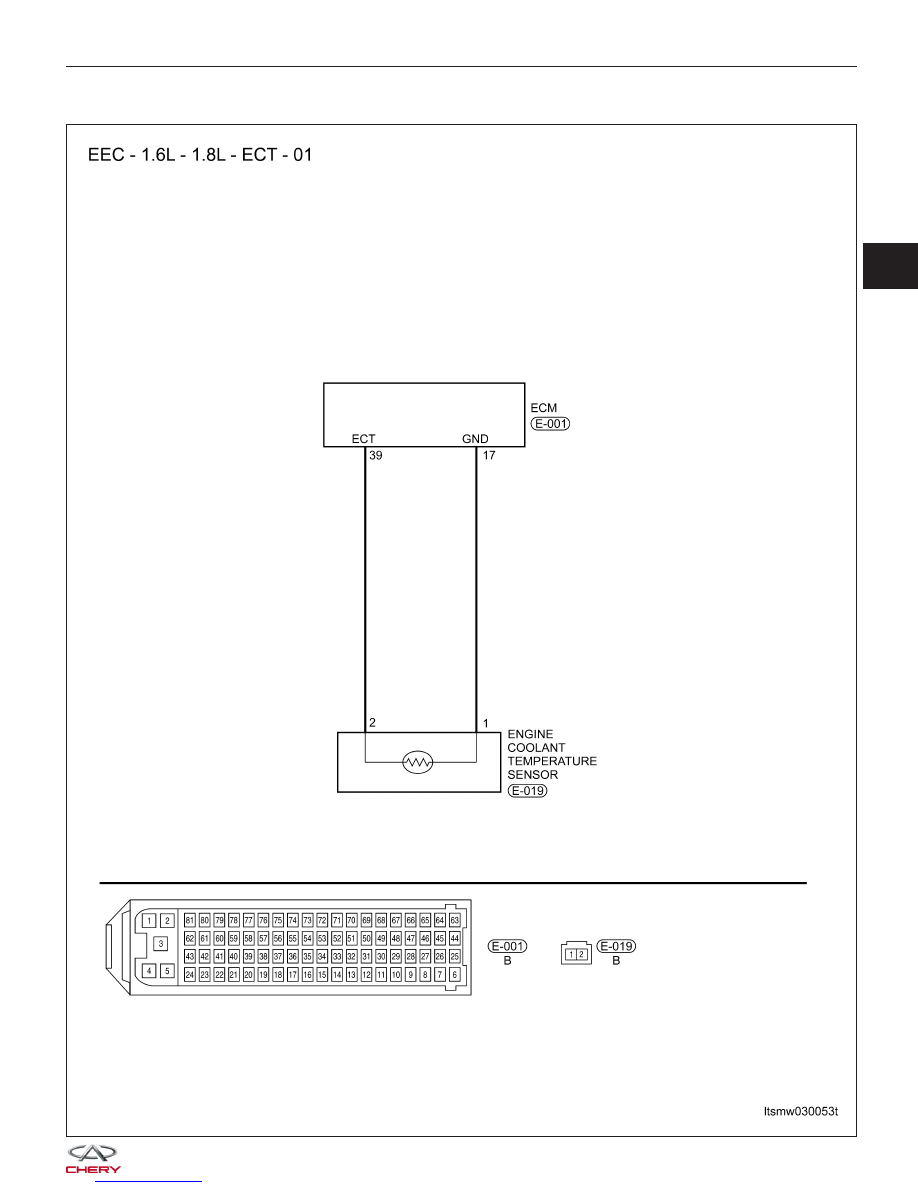

P0117 - Engine Coolant Temperature Circuit Low Input

DIAGNOSIS & TESTING

LTSMW030053T

03



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

17

Sensor (GND)

Ignition switch: ON

-

Approximately 0 V

39

Engine Coolant

Temperature (ECT)

sensor

ECT: 59°C

1.89 V

ECT: 78°C

1.25 V

ECT: 90°C

0.94 V

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

P0117

Engine Coolant

Temperature (ECT)

circuit low input

Ignition switch on or

after engine start

Signal output is
below minimum
acceptable range for
a few seconds
continuously.

• ECT sensor

• Harness or
connectors

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it to normal operating temperature, then select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 03 Electronic Engine Controls for more information.

NOTE :
• Before performing this DTC diagnostic procedure, verify that the engine coolant temperature is normal.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
