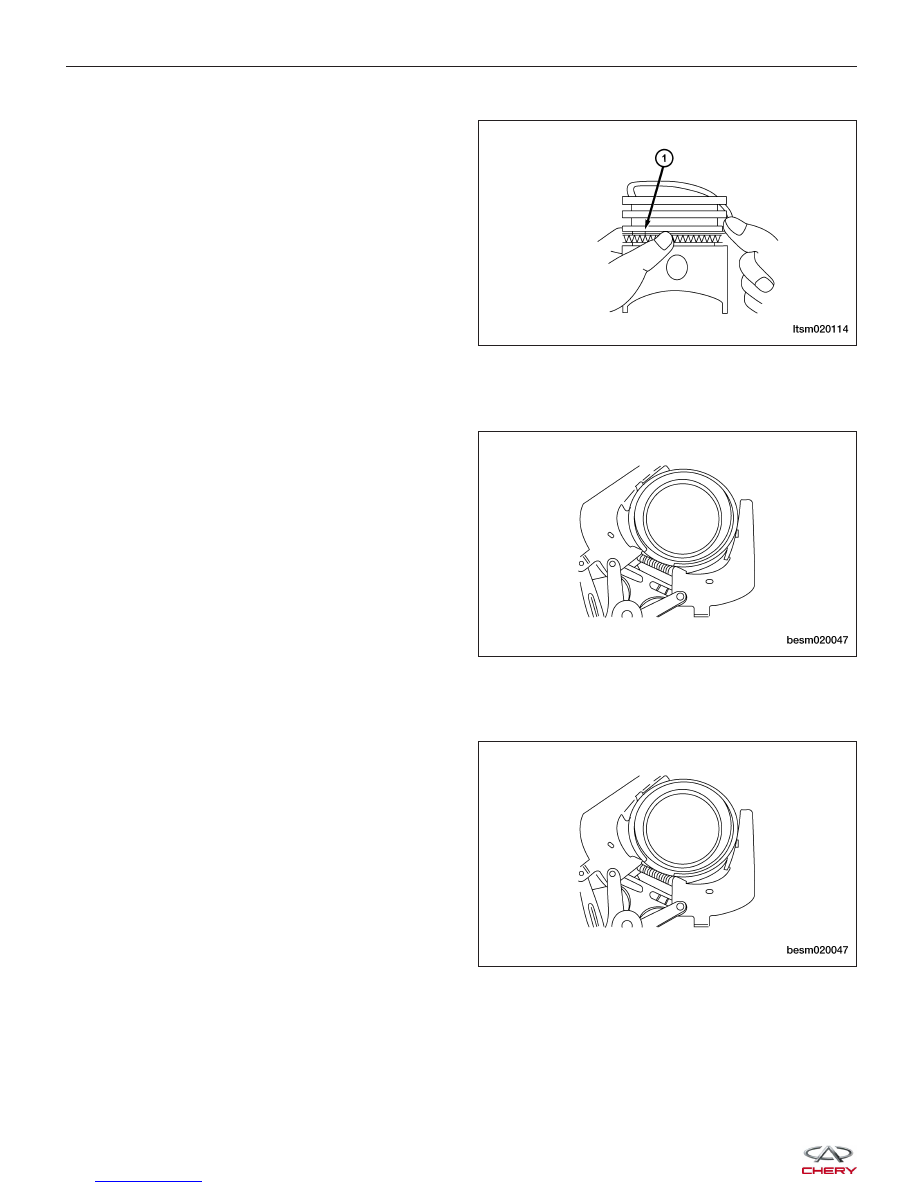

• Install the bottom oil control ring (1). When installing the ring, force one side of the piston ring into the piston

oil ring groove. Then force the ring into oil ring
groove with the thumb as shown.

• Install the top oil control ring. When installing the

ring, force one side of the piston ring into the pis-
ton oil ring groove. Then force the ring into oil ring
groove with the thumb as shown.

• Ensure the ring can turn from the left to the right

freely after installation.

Bottom Compression Ring Installation (2nd Ring)
• Using a piston ring expander, install the bottom compression ring.

• Ensure the ring can turn from the left to the right

freely after installation.

Top Compression Ring Installation (1st Ring)
• Using a piston ring expander, install the top compression ring.

• Ensure the ring can turn from the left to the right

freely after installation.

ENGINE UNIT REPAIR

LTSM020114

BESM020047

BESM020047



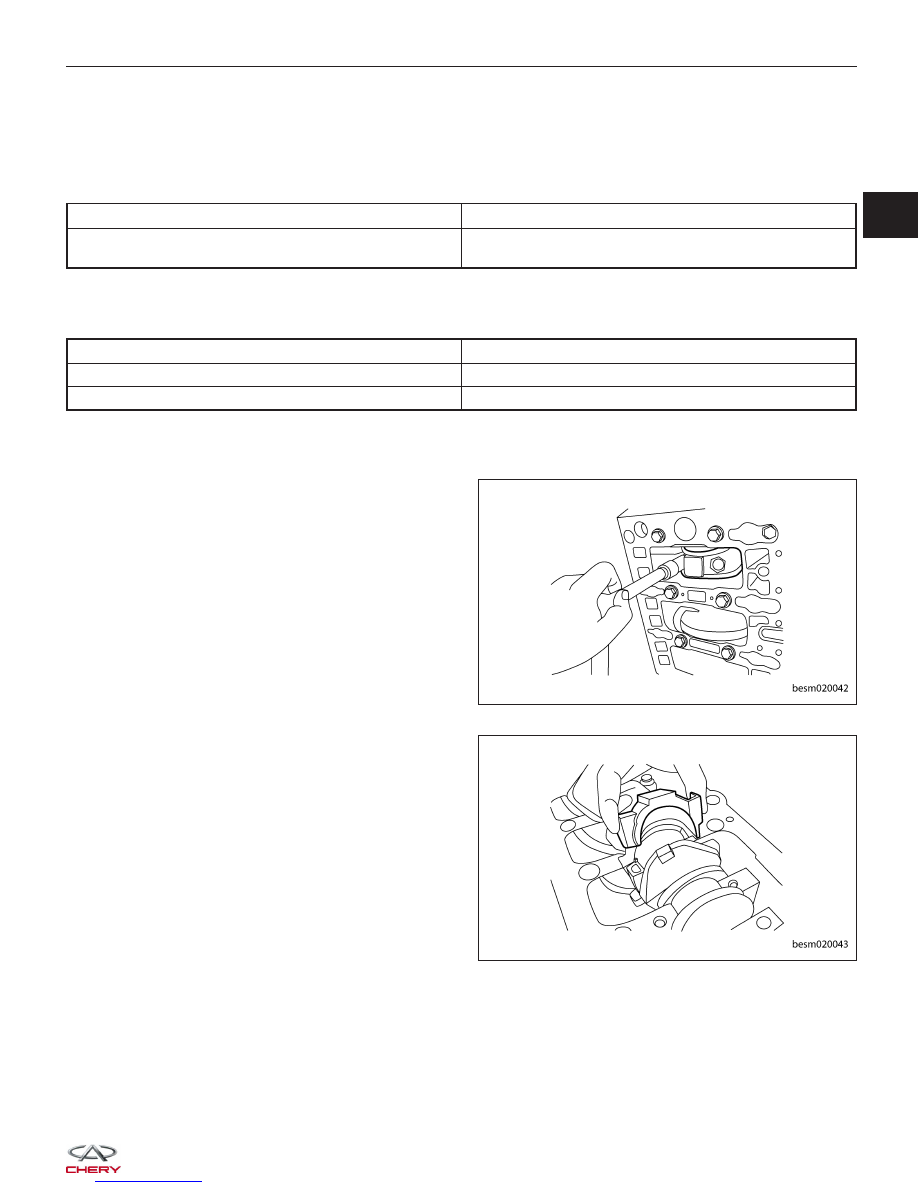

Connecting Rods

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Connecting Rod Nuts

1st Step: Tighten the nuts to 20 N·m

2nd Step: Tighten the nuts an additional 90°-100°

Clearance Specifications

DESCRIPTION

SPECIFICATION (mm)

Connecting Rod Radial Clearance

0.016 - 0.051

Connecting Rod Axial Clearance

0.002 - 0.013

Disassembly

1. Remove the connecting rod cap nuts.

2. Remove the connecting rod bearing cap.

ENGINE UNIT REPAIR

BESM020042

BESM020043

02



3. Using a hammer handle or similar tool, push the

piston

and

connecting

rod

assembly

(1)

out

through the cylinder head side of the engine block.

NOTE: Before removing the piston and connecting
rod assembly, check the connecting rod side
clearance.

4. Remove the connecting rod bearings.

CAUTION: When removing the connecting rod
side bearings, note the installation position.
Keep them in the correct order.

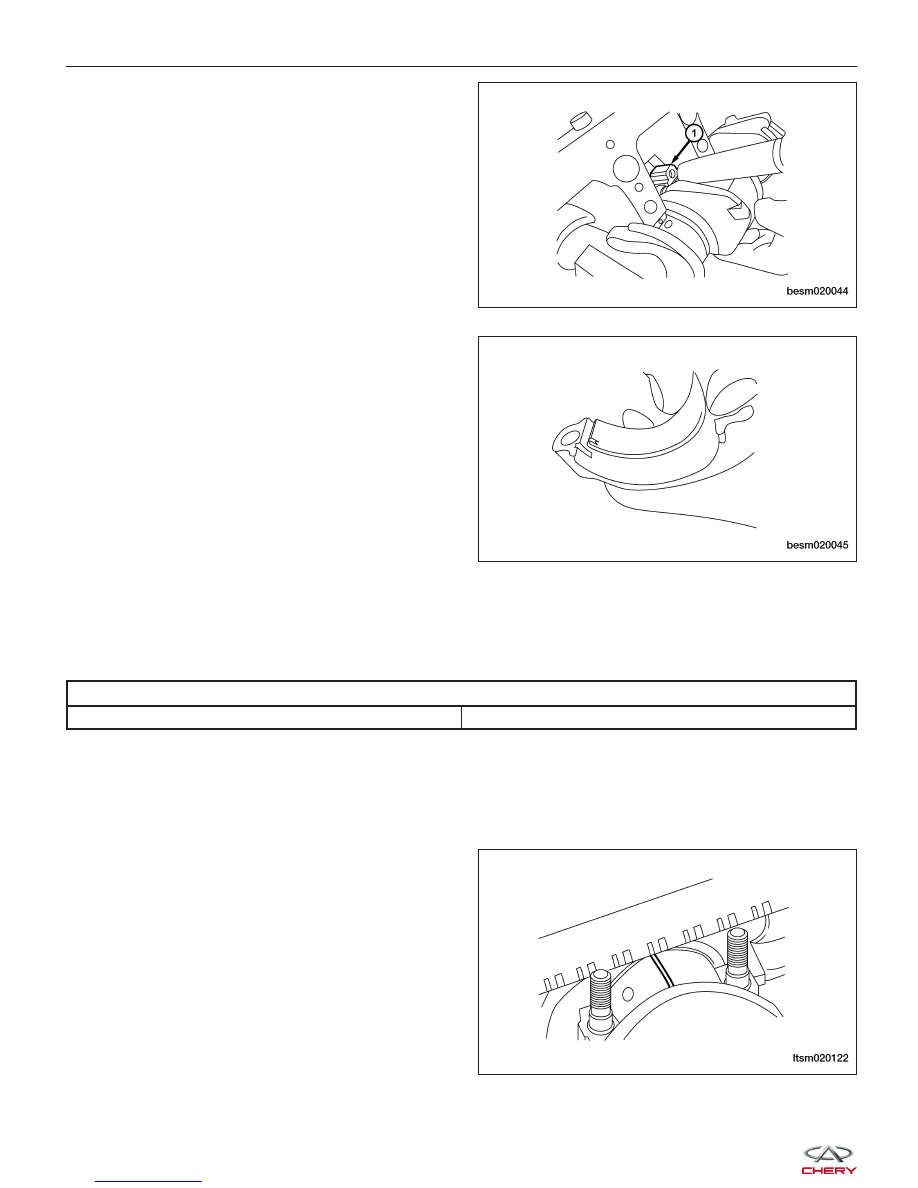

Inspection

Bearing Radial Clearance

• Check the radial clearance of connecting rod bearing.

CONNECTING ROD RADIAL CLEARANCE

Radial Clearance

0.016 - 0.051 mm

Bearing Oil Clearance (Plastigauge)

• Check the oil clearance of the connecting rods and crankshaft.

− Clean all engine oil off of the connecting rod bearing and the crankshaft journal.
− Cut the plastigauge into lengths as wide as the crankshaft journal.
− Lay the plastigauge across the crankshaft

journal.

− Carefully install the connecting rod cap.
− Torque the connecting rod cap nuts to 20 N·m
− Carefully disassemble the connecting rod cap.
− Use the measuring rule imprinted on the plas-

tigauge package to measure the width of the
widest part of the plastigauge.

ENGINE UNIT REPAIR

BESM020044

BESM020045

LTSM020122



CONNECTING ROD BEARING OIL CLEARANCE

Standard Clearance

0.02 - 0.05 mm

Maximum Clearance

0.1 mm

Assembly

NOTE :

• The connecting rod bolts should NOT be reused.

• Before installing the NEW rod bolts, apply clean engine oil to the threads and under the bolt heads.

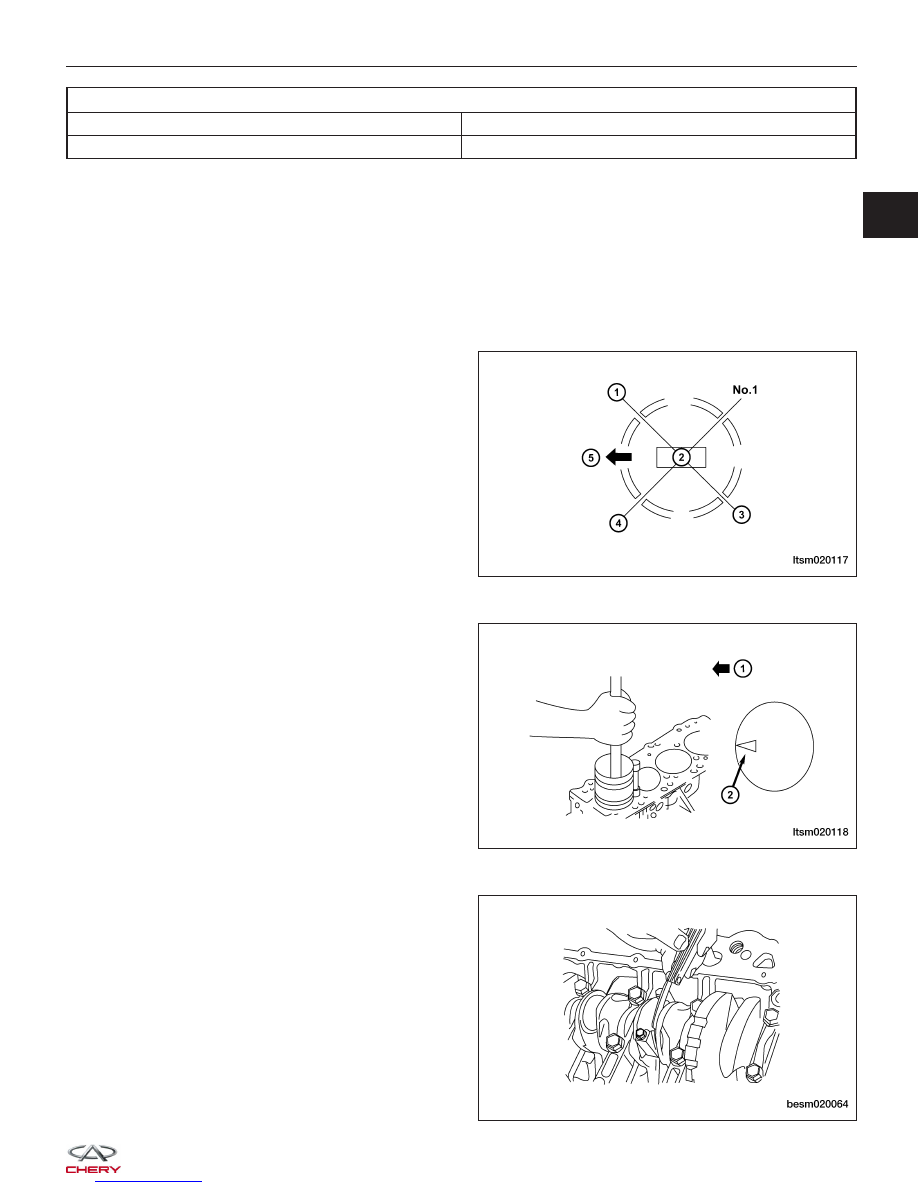

Piston and Connecting Rod

• Oil the piston rings and the side of the piston.

• Position the piston rings in the proper alignment

with the piston pin (2):

− Top Ring (1)
− Bottom Ring (3)
− Oil Control Ring (4)

• Install protective coverings over the connecting rod

bolts.

• Rotate the crankshaft journal to the lowest position.

• Use a suitable piston ring compressor to insert the

piston and connecting rod assembly into cylinder.

• Make sure the forward mark on the top of the pis-

ton is facing the front of the engine (5).

• Using a suitable tool, tap the piston and connecting rod assembly into cylinder.

NOTE :
The piston direction mark (2) should point toward the
timing belt side (1).

• Check the axial clearance of the connecting rods.

ENGINE UNIT REPAIR

LTSM020117

LTSM020118

BESM020064
