Chery Tiggo. Manual - part 59

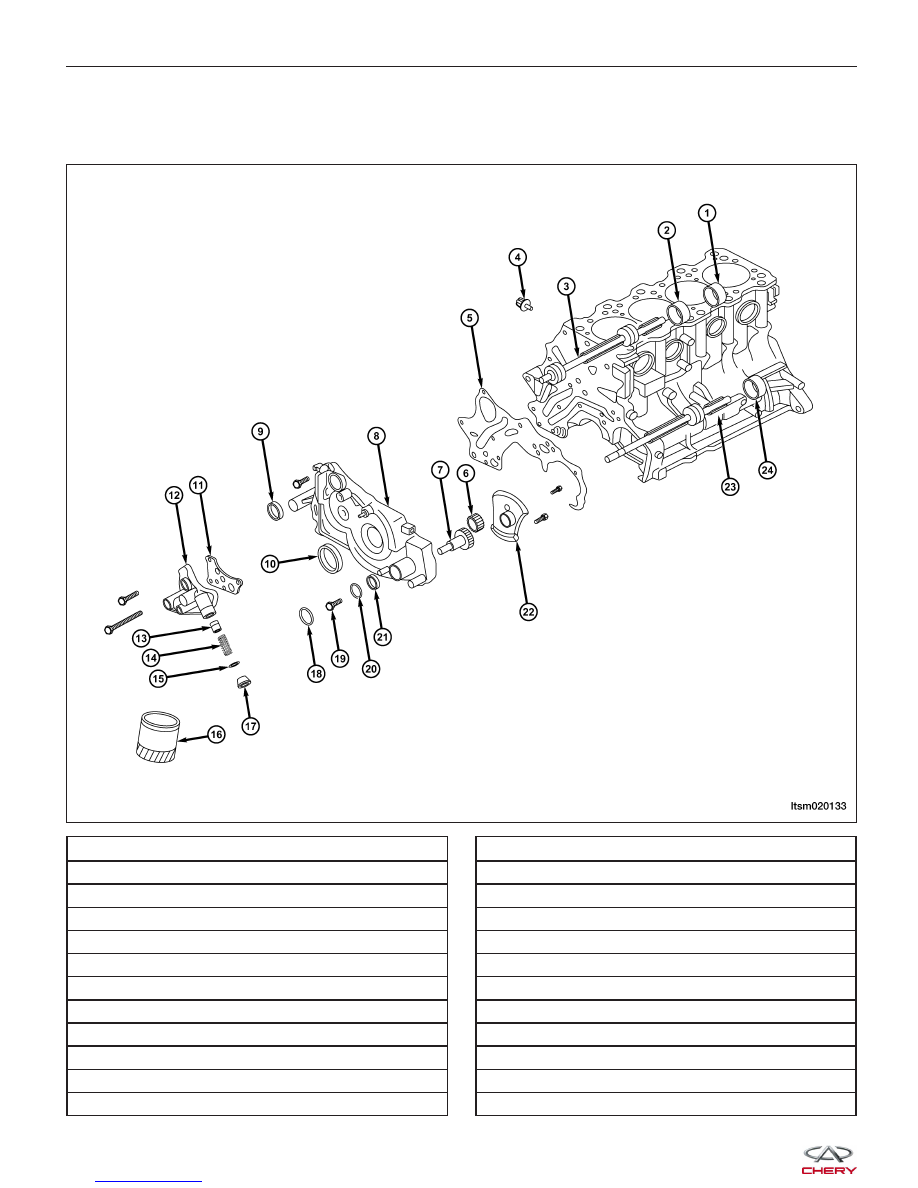

Upper Balance Shaft

Removal & Installation

1 - Upper Balance Shaft Rear Bearing

2 - Upper Balance Shaft Front Bearing

3 - Upper Balance Shaft

4 - Oil Pressure Switch

5 - Front Cover Gasket

6 - Oil Pump Driven Gear

7 - Oil Pump Drive Gear

8 - Front Cover

9 - Upper Balance Shaft Oil Seal

10 - Crankshaft Front Oil seal

11 - Oil Filter Adapter Gasket

12 - Oil Filter Adapter

13 - Pressure-Relief Valve

14 - Pressure Relief Spring

15 - Pressure-Relief Valve Seal

16 - Oil Filter

17 - Pressure Relief Valve Plug

18 - Plug

19 - Front Cover Bolt

20 - O-Ring

21 - Oil Pump Oil Seal

22 - Oil Pump Cover

23 - Lower Balance Shaft

24 - Lower Balance Shaft Rear Bearing

ON-VEHICLE SERVICE

LTSM020133



NOTE :
The following special tools are required to perform the repair procedure:
• MB-991603 - Balance Shaft Bearing Puller Limiter

• MD-998162 - Plug Spanner

• MD-998371 - Balance Shaft Bearing Puller

• MD-998372 - Balance Shaft Bearing Puller

• MD-998375 - Crankshaft Front Oil Seal Installer

• MD-998705 - Balance Shaft Bearing Installer

• MD-998727 - Oil Pan Remover

• MD-998783 - Plug Spanner Fixer

• MB-991828 - Oil Filter Wrench

• MB-991396 - Oil Filter Wrench

1. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

2. Remove the upper balance shaft timing belt (See Upper Balance Shaft Timing Belt Removal & Installation in

Section 02 Engine).

3. Raise and support the vehicle.

4. Loosen the oil drain plug and drain the oil.

5. Remove the oil pan retaining bolts.

(Tighten: Oil pan bolts to 18 N·m)

6. Using special tool MD-998727 (1), remove the oil

pan.

NOTE: Insert the special tool between cylinder
block and the oil pan. Do not use a screwdriver or
chisel, otherwise the edge of oil pan may be dis-
torted and oil leaks will occur.

7. Remove the oil strainer retaining bolts.

(Tighten: Oil strainer bolts to 19 N·m)

8. Remove the oil strainer.

9. Remove the oil strainer gasket.

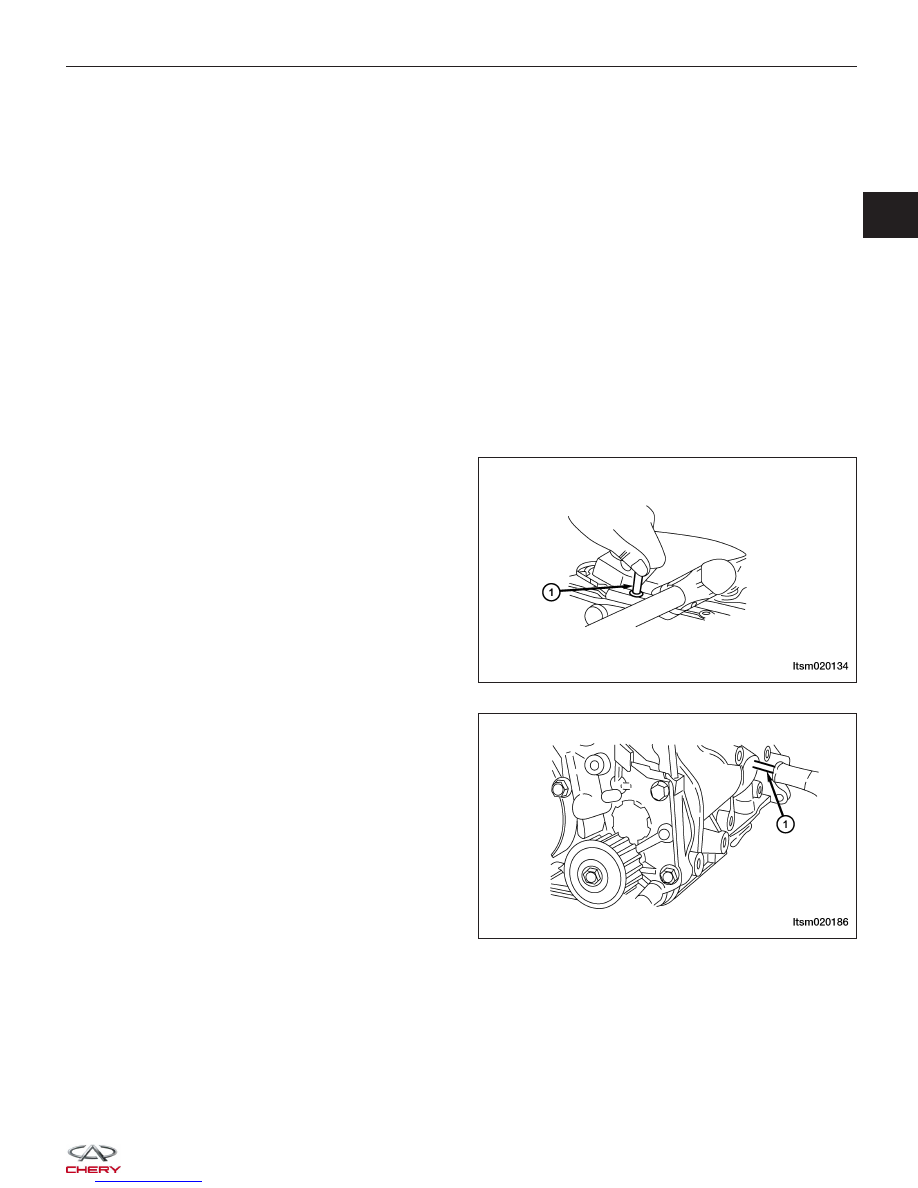

10. Secure the lower balance shaft. Remove the plug

from the cylinder block and then insert a holder (1)
(8 mm diameter) into the hole.

NOTE: If the holder can be inserted more than 60
mm, then the timing marks are aligned. If the
holder could not be inserted more than 20-25 mm,
the lower balance shaft pulley should be rotated
one revolution and the timing marks should be then
be aligned. Keep the holder installed until the
installation of the timing belt is complete.

ON-VEHICLE SERVICE

LTSM020134

LTSM020186

02



11. Remove the lower balance shaft bolt (1).

(Tighten: Lower balance shaft bolt to 55 N·m)

12. Remove the lower balance shaft pulley.

13. Remove the crankshaft pulley bolt.

(Tighten: Crankshaft pulley bolt to 120 N·m)

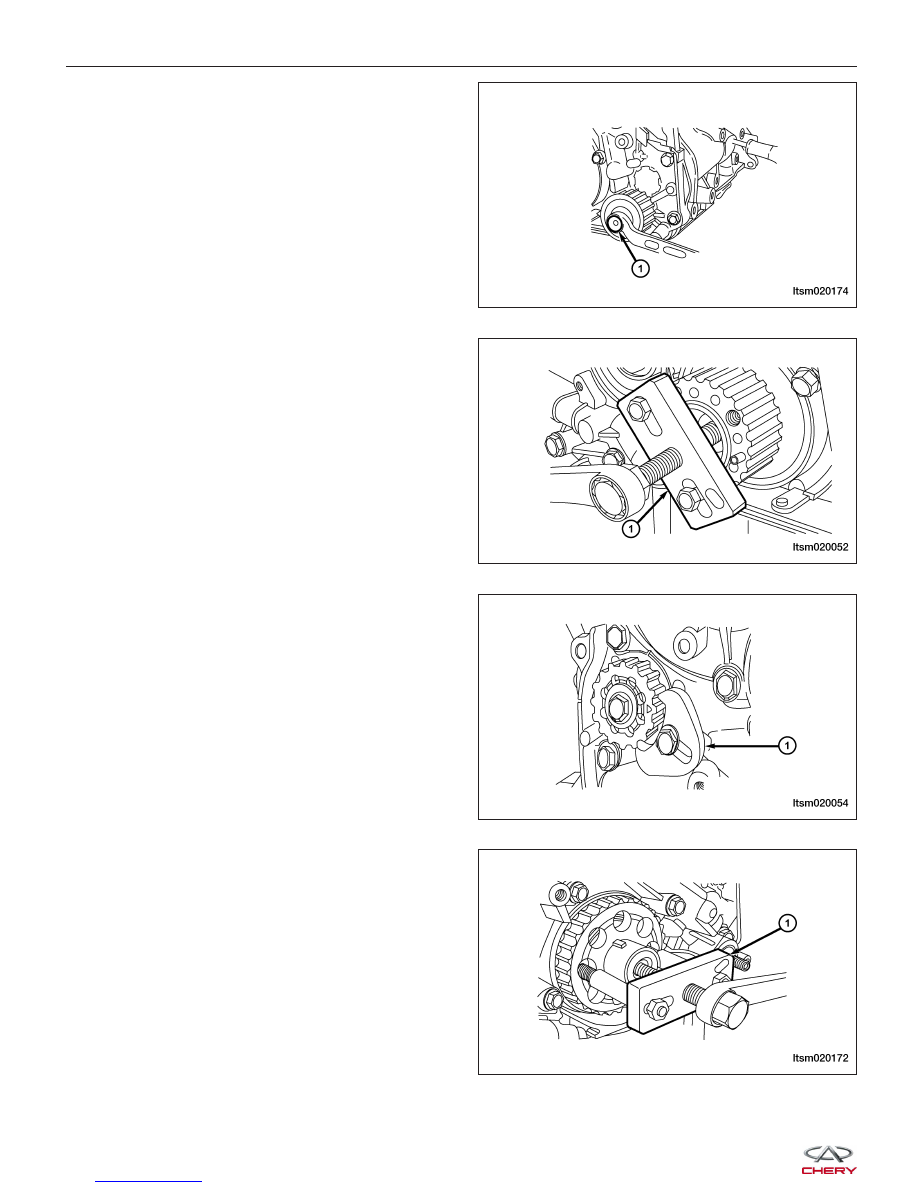

14. Using special tool MD-9988778 (1), remove the

crankshaft pulley.

15. Using special tool MD-9988785 (1), lock the upper

balance shaft pulley in place.

16. Remove the upper balance shaft pulley bolt.

(Tighten: Upper balance shaft pulley bolt to 45
N·m)

17. Using special tool MD-9988778 (1), remove the

upper balance shaft pulley.

18. Remove the front cover.

19. Remove the front cover gasket.

20. Remove the upper balance shaft.

21. Remove the upper balance shaft bearings (See

Upper Balance Shaft Bearing Replacement in Sec-
tion 02 Engine).

22. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020174

LTSM020052

LTSM020054

LTSM020172



Upper Balance Shaft Bearing Replacement

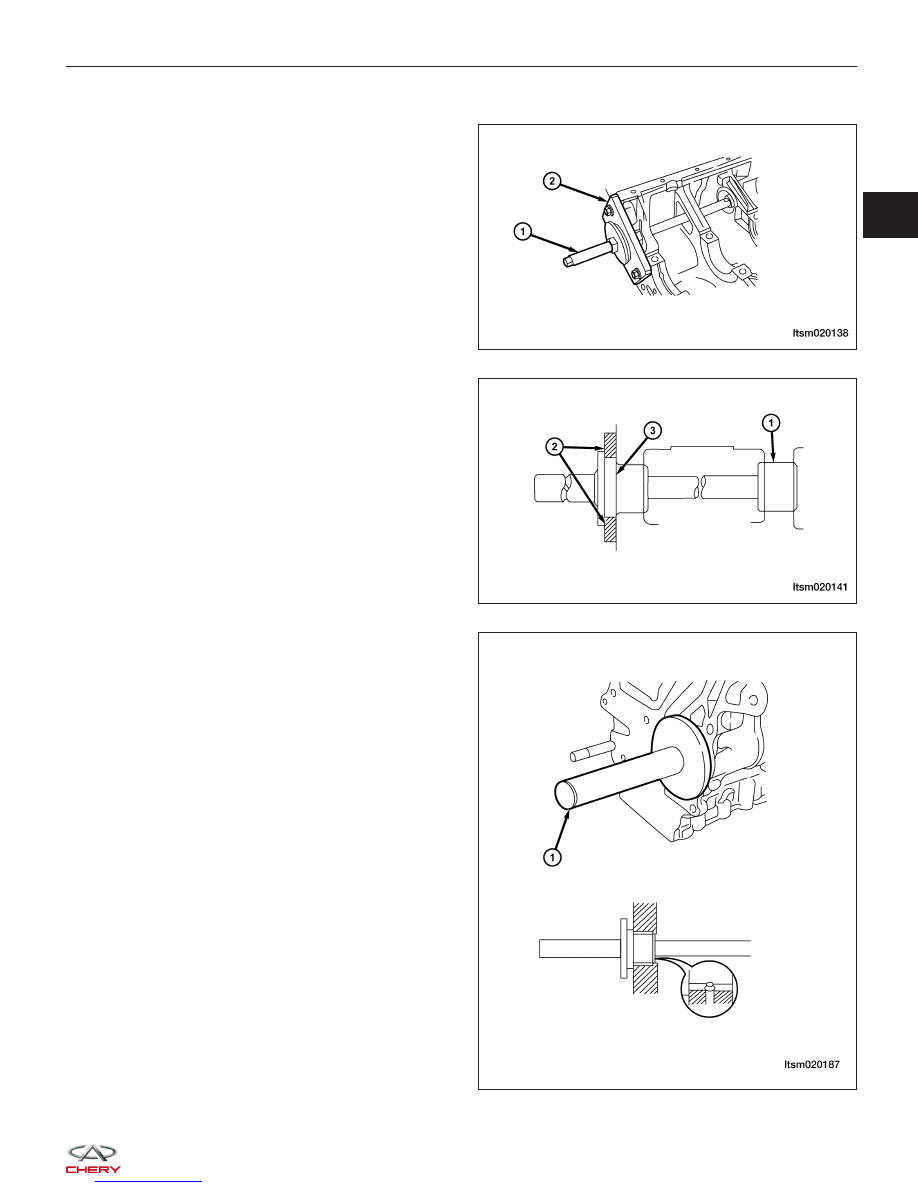

1. Using special tool MB-991603 (2) and MD-998372

(1), disassemble the upper balance shaft front and
rear bearing from the cylinder block.

NOTE :
Special tool MB-991603 should be installed on the front
of the cylinder block when disassembling the upper bal-
ance shaft rear bearing.

2. Using special tool MB-991603 (2) and MD-998705

(1), install the rear bearing (3).

NOTE :
There is NO oil hole in the rear bearing.

3. Using special tool MD-998705 (1), install the front

bearing.

NOTE :
Align the oil holes in the front bearing and the cylinder
block.

ON-VEHICLE SERVICE

LTSM020138

LTSM020141

LTSM020187

02
