A11-2002                                                                                                                                                    CIRCUIT MANUAL

7



RADIO AND 6 SPEAKERS



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

R      radio













R1    antenna

R2    front left speaker





        T8    8 holes connector

R3    front right speaker





        T1    single hole connector

R4    right rear speaker

R5    left rear speaker

R6    left front speaker                                    R7    right front speaker



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

8



INSTRUMENT PANEL (I/P) AND MFA



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW



F10    multi way converter                              J119    multi function display            K6    engine self-check indicator

F15    voltage stabilizer                                  K1    ABS warning indicator            K7    oil pressure warning light

G20    fuel sensor                                          K2    left turn indicator                    K8    engine overheat warning light

G25    coolant temperature sensor                K3    right turn indicator

G30    RPM sensor                                        K4    engine charging indicator          K5    manual brake warning light

G35    preset fluid level compare meter            K9/K10/K11/K12    instrument panel illumination light

J114    control unit                                            K13    low beam headlight, position warning light

K14    high beam warning light                          Y1      digital clock

K15    fuel low warning light                              T1      single hole connector



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

9

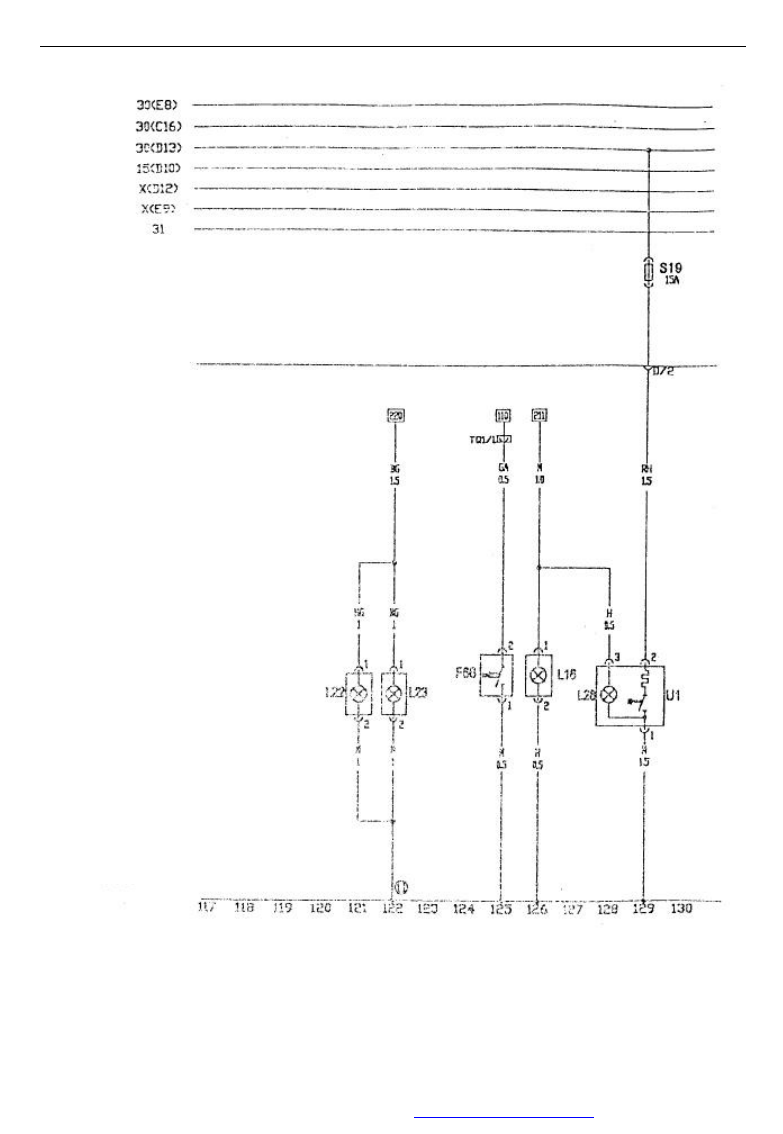

FRONT FOG LIGHT, CIGAR LIGHTER, A/C PANEL INDICATOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

L16    A/C Control Panel Indicator                            L28    Cigar Lighter Illumination Light

L22    Left Front Fog Light                                        U1      Cigar Lighter

L23    Right Front Fog Light                                    （11）Ground, In headlight wiring harness

F66    Coolant Level Switch

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

10

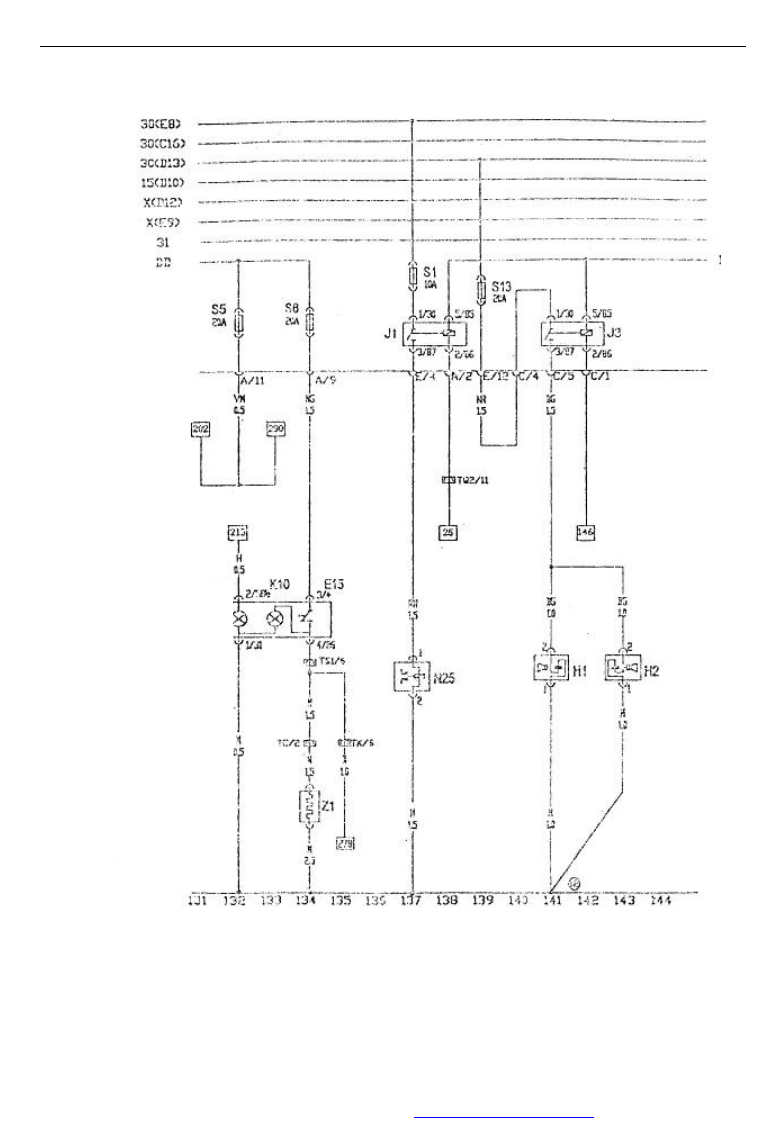

REAR WINDOW HEATING SYSTEM, DUAL TONE HORN, A/C COMPRESSOR MAGENETIC
CLUTCH



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

J1    Idle Up Relay (in electrical box)

J3    dual tone Horn

J39 Rear Window Heating Switch Illumination Light

K10 Rear Window Heating Indicator

E15 Rear Window Heater Switch

H1(2) dual tone Horn

Z1      Rear Window Heater                              (12) Ground point, in dual tone horn wiring harness
