Chery SQR 7160 sedan. Manual - part 131

A11-2002                                                                                                                                                    CIRCUIT MANUAL

3



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

4

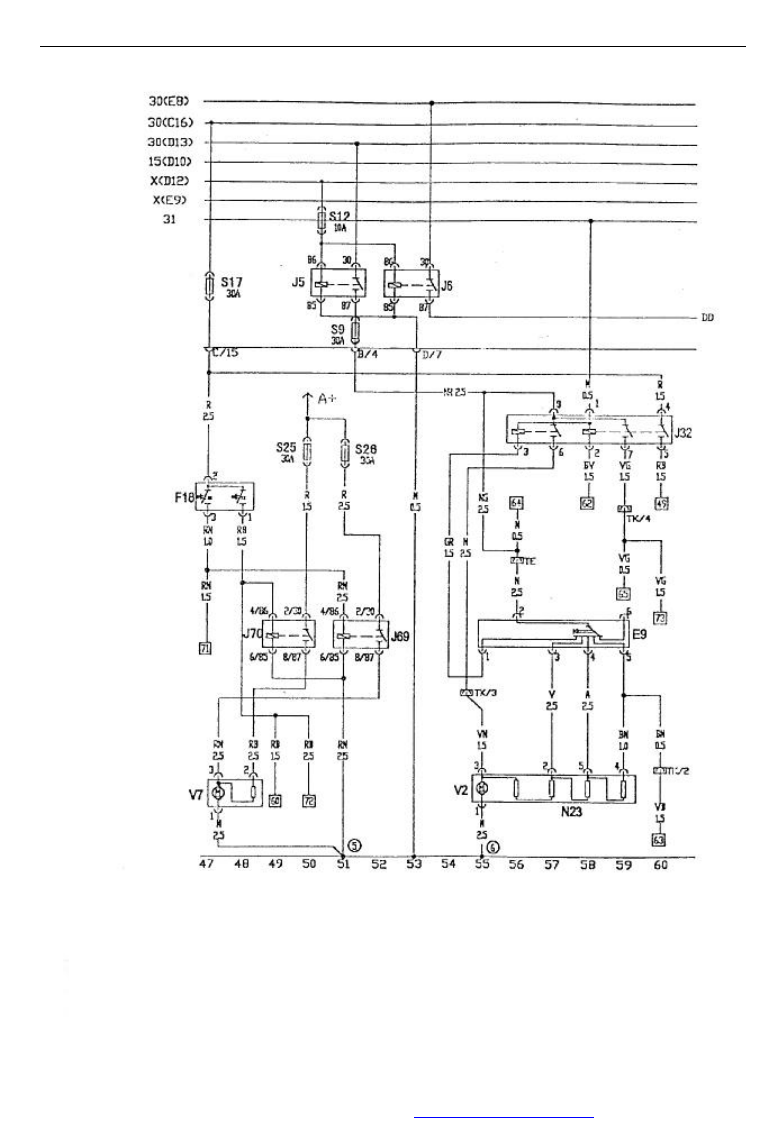

A/C UNIT, CONTROL HEAD, COOLING SYSTEM



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

Y=Yellow

A+ battery positive

E9 blower switch

F18 thermo switch

N23 blower in-line speed

Regulator resistance

V2 blower

V7 fan motor

J32 A/C relay

J69 Cooling fan high-speed relay

J70 Cooling fan low speed relay

J5 A/C blower relay (in electrical box)

J6 Rear Window preheat relay

(5)  Ground, in boot I wiring harness

(6)  Ground,  on  ground  carrier  beside

central electrical box

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

5

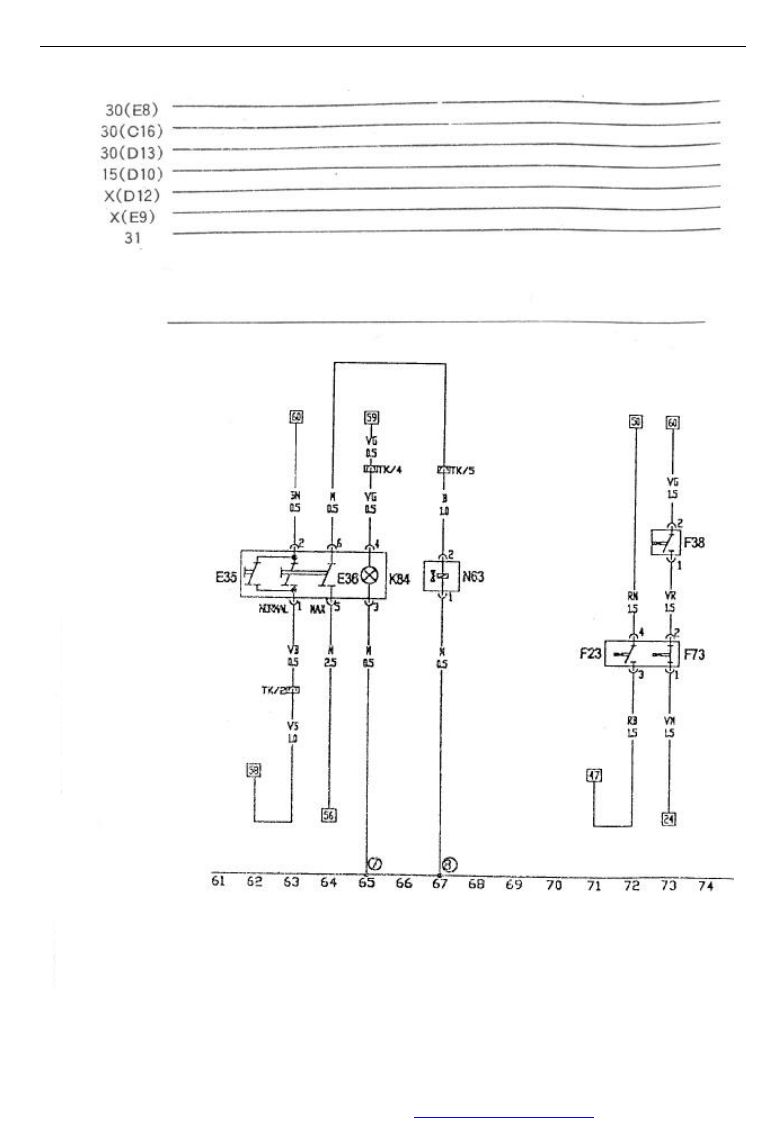

A/C UNIT SWITCH, INTERIOR CIRCULATION SOLENOID, HIGH & LOW PRESSURE SWITCH



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

G=Yellow

E35    A/C unit switch                                                    F23    High pressure switch

E36    Interior circulation switch                                    F73    Low pressure switch

K84    A/C operating illumination light                        (7)(8) Main circuit ground

N63    Interior circulation solenoid                                TK    5 holes connector

F38    Outside temperature switch

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

6

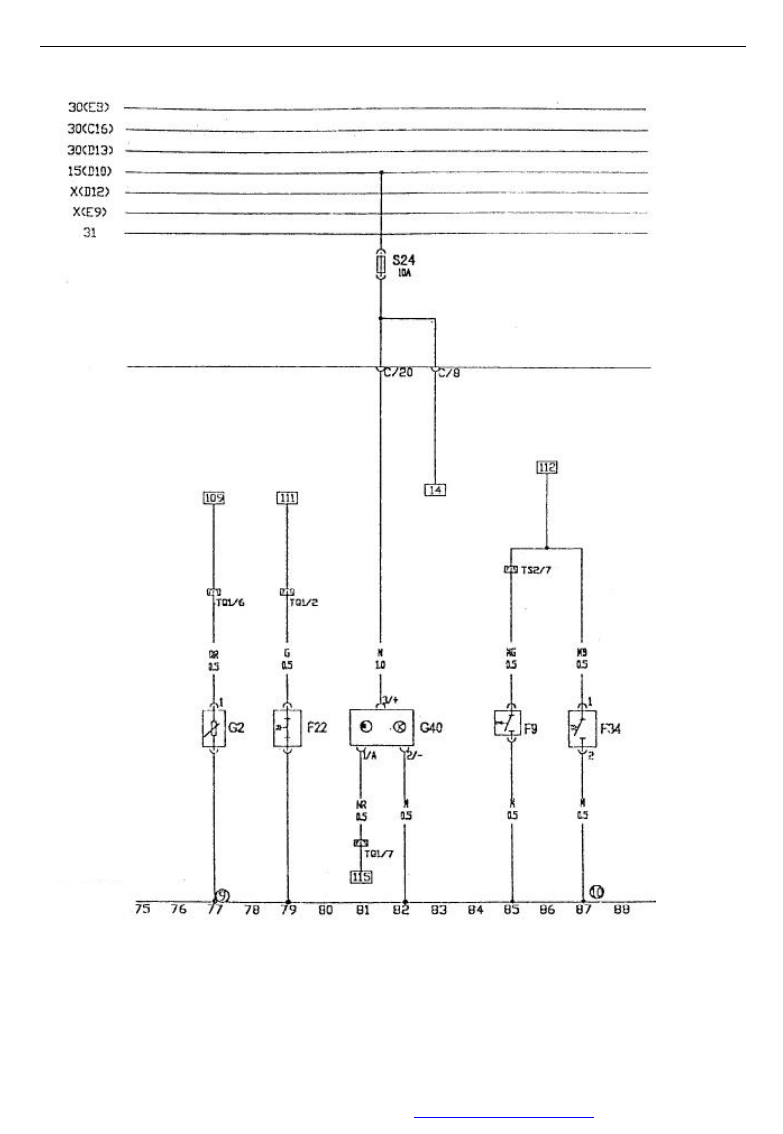

OIL PRESSURE SWITCH, COOLANT TEMPERATURE SENSOR, MANUAL BRAKE INDICATOR SWITCH, ODOMETER
SENSOR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

G2 Coolant temperature gauge sensor                      (9) ground, on engine cylinder

F22 Oil pressure switch (low pressure)                    (10) ground connection, in headlight wiring harness

F9 Manual brake indicator switch                            TQ1 10 holes connector

F34 Brake fluid level warning switch                      TS2 10 holes connector

G40 odometer sensor
