Chery SQR 7160 sedan. Manual - part 91

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

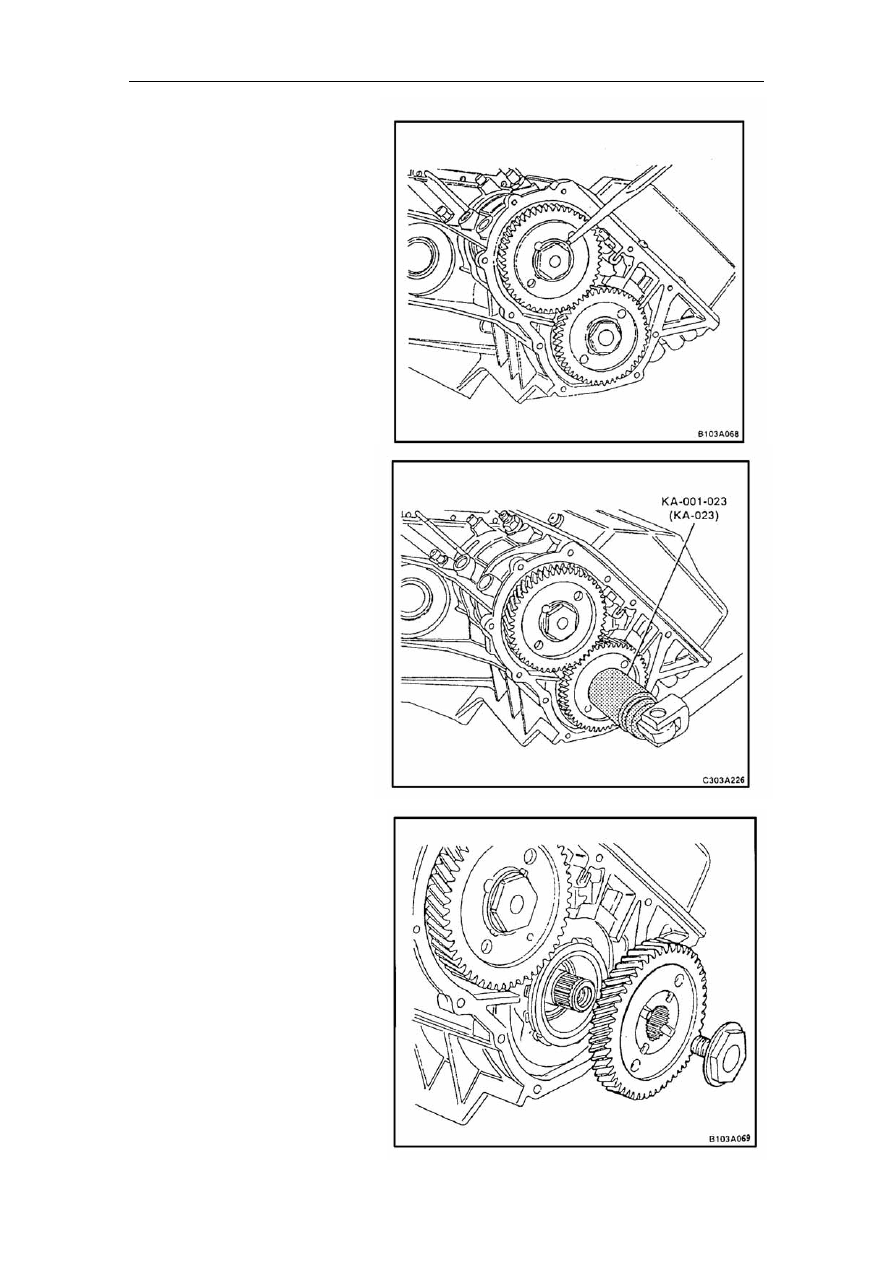

29. Pry the output gear lock bolt’s

flange edge to flat;



.Loosen the main back output

gear’s lock bolt with the special

tool of KA-001-023.0




.Take off the lock bolt and main

back output gear;




















30













31












74

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

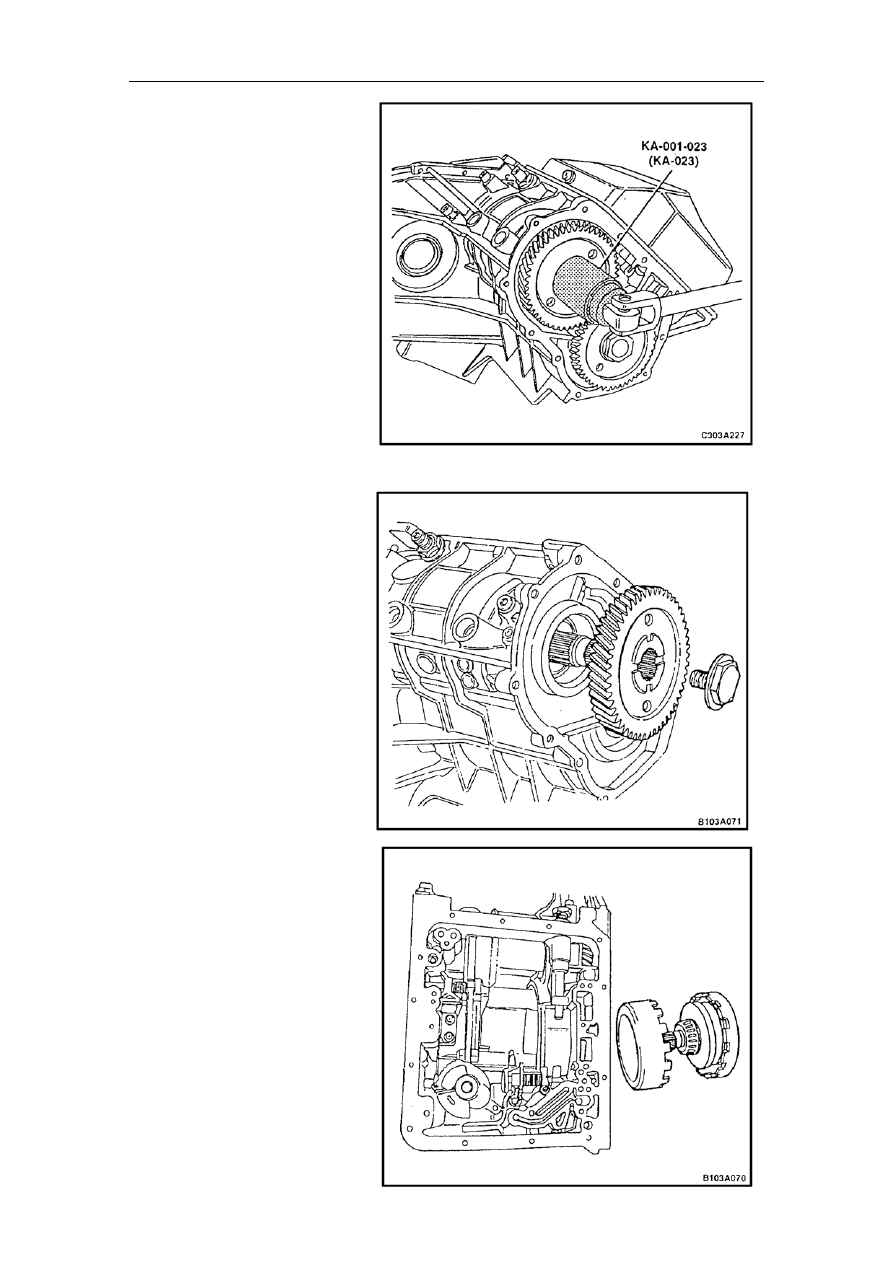

32.Loosen the auxiliary back

output gear’s lock bolt with the

special tool of KA-001-023.



.Take off the lock bolt and

auxiliary back output gear;




.Take out the output shaft,

spokeless gear and gear ring;




















33













75

34












CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

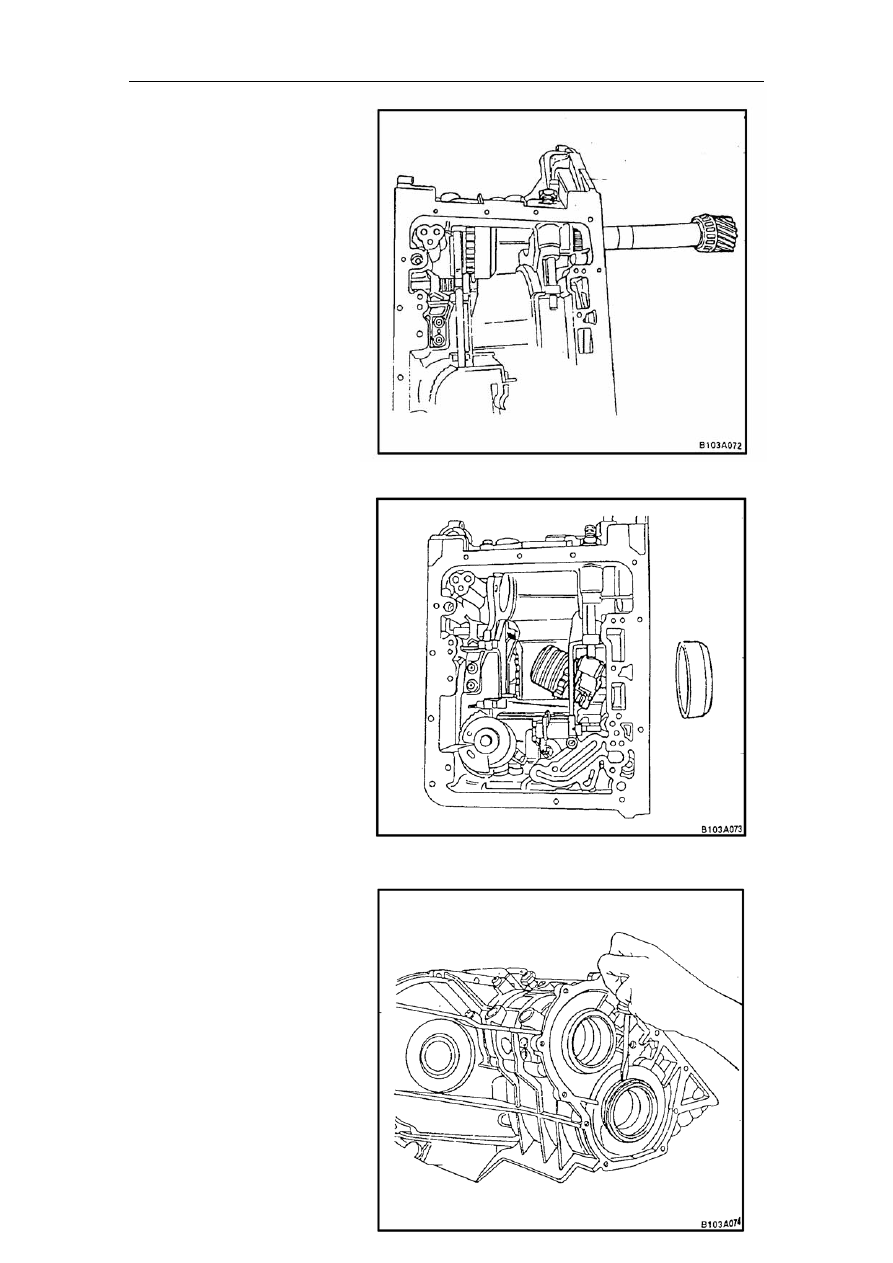

35. Remove the driven shaft’s

locator of KA-288;

.    Take off the driven shaft;





. Loosen the parking position.

Take out the governor’s

shroud and the governor

itself.









ry the space washer for 1

st



gear one-way overrun clutch’s

locknut to flat;



36













37












38.P










76

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

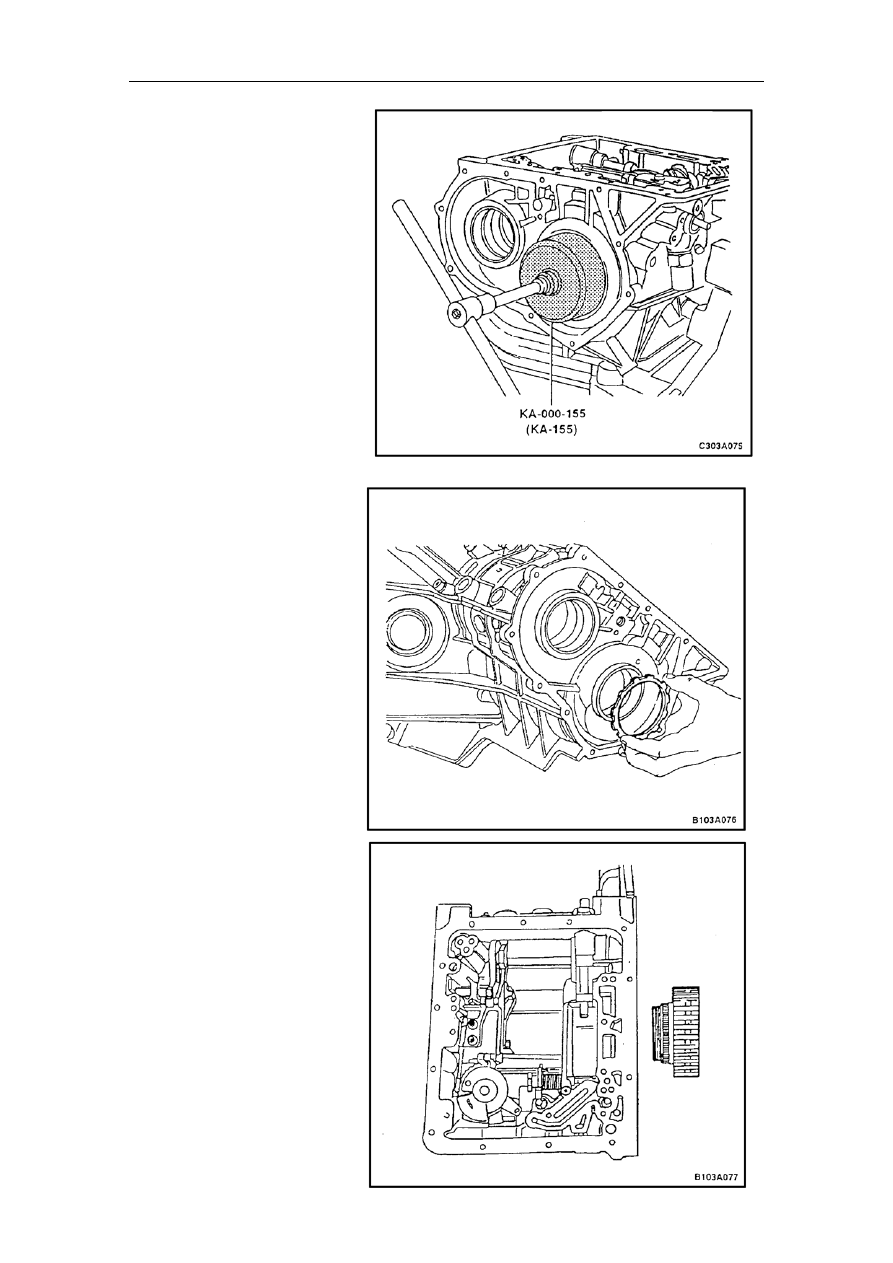

39. Loosen 1

st

 gear one-way

overrun clutch’s grooved nut

with the special tool of

KA-000-155.



.Take off the grooved nut

and 1

st

 gear one-way overrun

gear’s outer racer.



.Take off 1

st

 gear one-way

overrun gear.














40














41













77
