CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

15.Loosen the lock nut. Rotate the

adjusting bolt counterclockwise.

Loosen the brake band C’;







16.R

e clutch A, clutch B



.You will see that the clutch A is

separated from clutch B.














emove th

and 2

nd

 gear one-way overrun

clutch assembly;
















17











70

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

18.Take out brake C’. Please

don’t bend the brake band

arbitrarily.



.Take out the input shaft and

clutch E assembly.




.Take out the middle shaft, clutch

E rack and thrust bearing.

















19















20












71

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual



21. Take out the sun gear shaft and

rack A, washer and thrust

bearing.



. Take out the drive drum and thrust

bearing.



. Take out the sun gear.




















22
















23









72

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

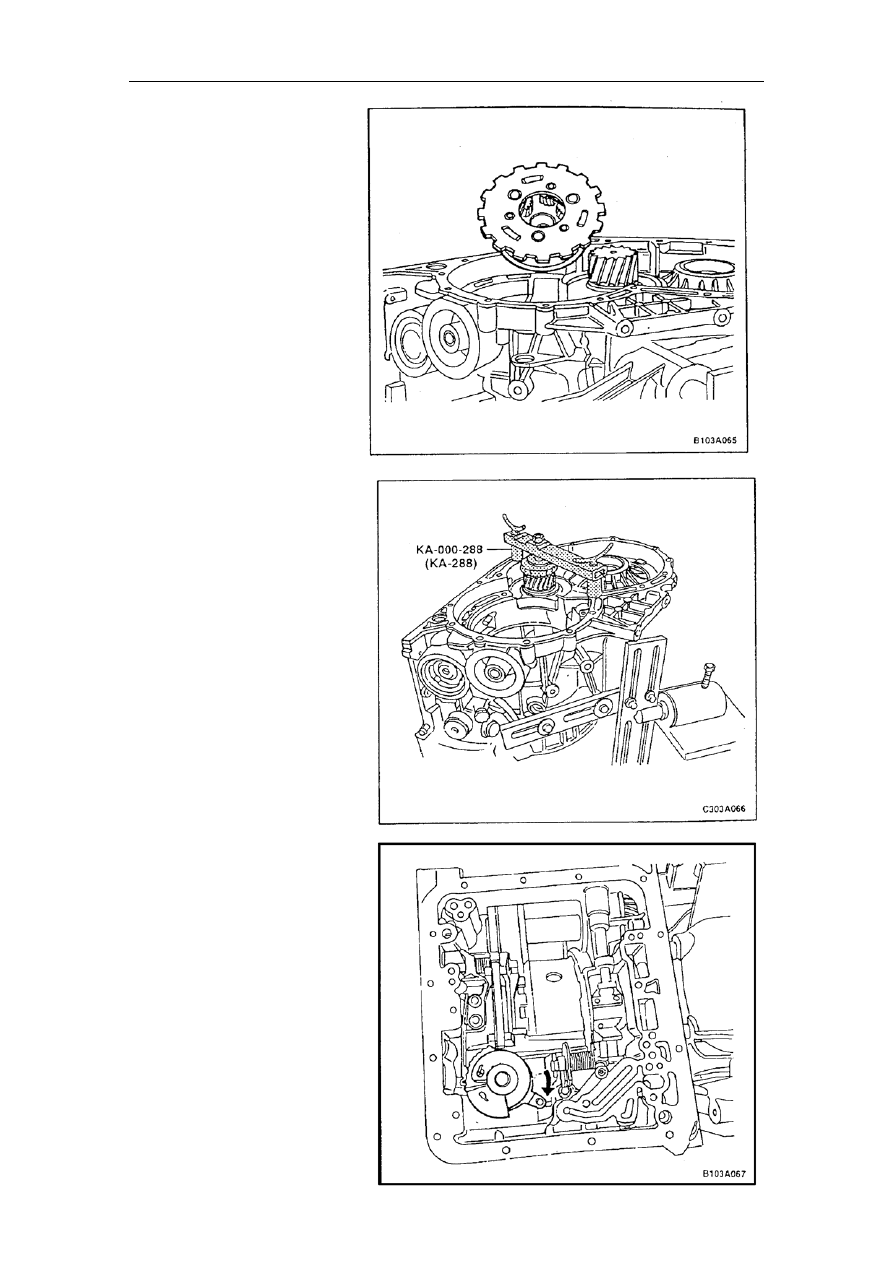

24. Take out the planetary gear

mechanism and needle

bearing.




. Fix the driven shaft with the

special tool of KA-000-288.





. Turn the transmission by 90

degree to the direction as

shown by the figure;

.  Loosen the bolt connecting the

.

d

. Locate the shift shaft to the

parking position;













25














26

27

side cover with the housing

Take off the side cover an

gasket.

28
